Телецентрический макрообъектив с фиксированным увеличением 0.4X, 148mm WD

Телецентрический макрообъектив с фиксированным увеличением 0.4X, 148mm WD

PMS-LMC04-150 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Глубина резкости 3.03 mm, дисторсия TV все…

SKU:

Описание
Параметры
Файлы (0)

Описание продукта

PMS-LMC04-150 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Глубина резкости 3.03 mm, дисторсия TV всего 0.02%; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление C-Mount, поддержка сенсоров до 2/3".

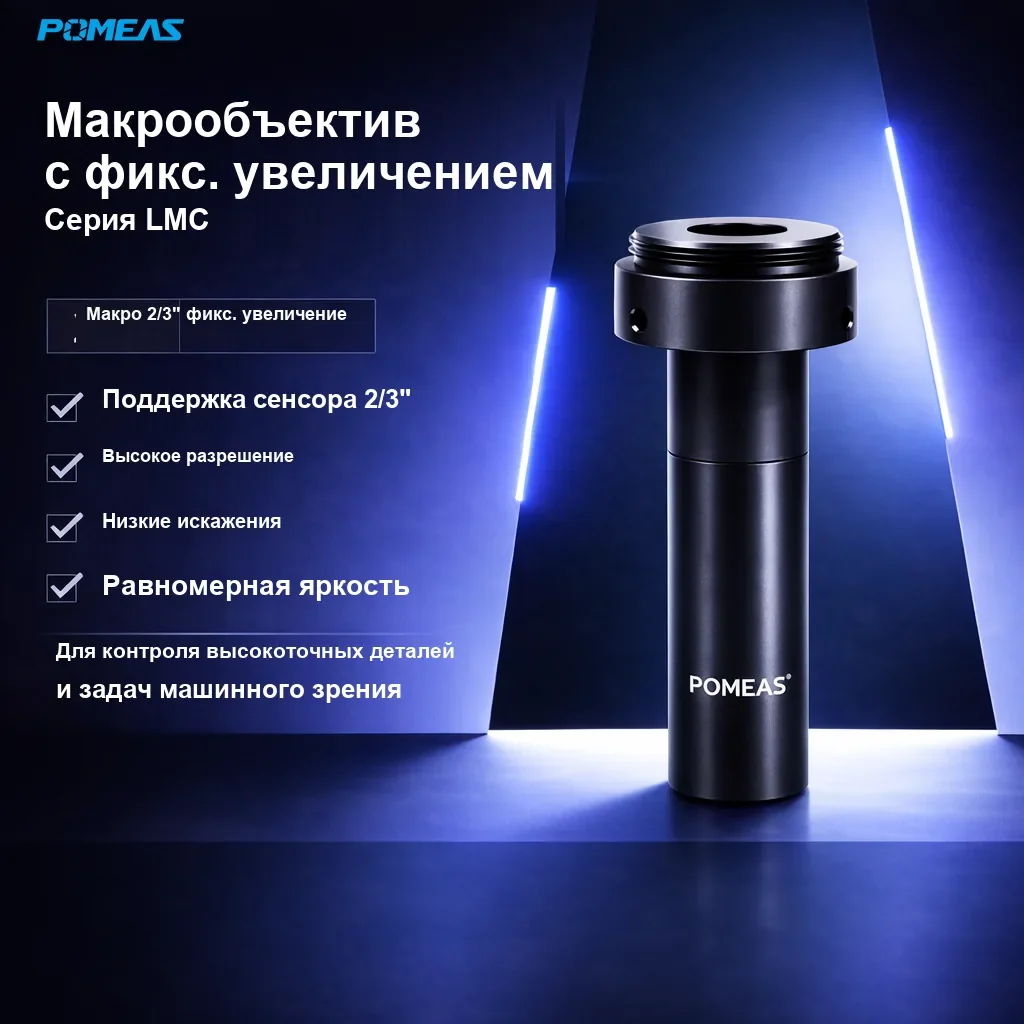

PMS-LMC04-150 Телецентрический макрообъектив с фиксированным увеличением 0.4X, 148mm WD

Основные особенности

Фиксированное увеличение 0.4X, рабочее расстояние 148 mm и глубина резкости 3.03 mm для высоких и неровных деталей.
Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
Оптика F6.2 сохраняет резкость по всей глубине резкости на сенсорах 2/3".
Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
Поддерживаемые сенсоры: 2/3". Возможна адаптация под задачу.

Технические характеристики

Модель	PMS-LMC04-150
Увеличение	0.4X
Рабочее расстояние	148mm
Глубина резкости	3.03mm
Дисторсия TV	0.02%
Макс. размер сенсора	2/3″
Число F	6.2
Тип крепления	C-Mount

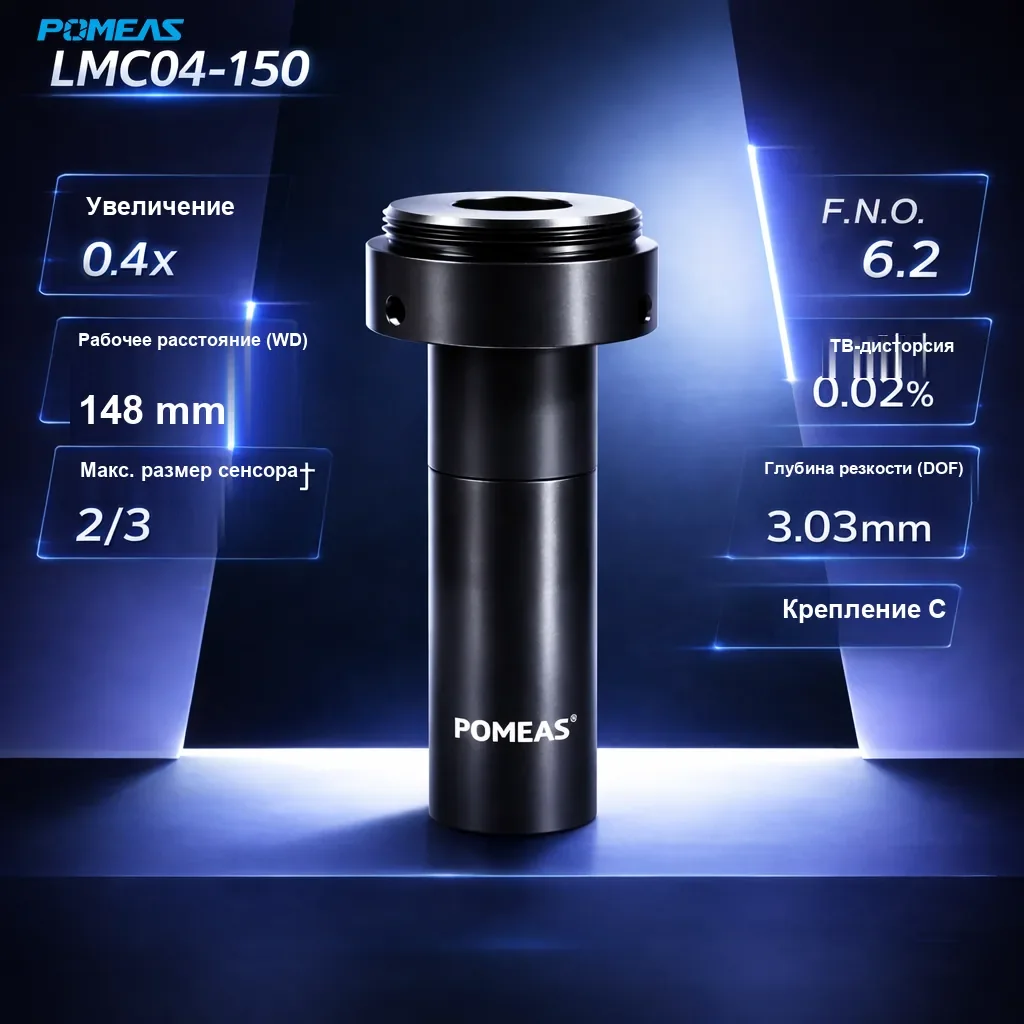

PMS-LMC04-150 Телецентрический макрообъектив с фиксированным увеличением 0.4X, 148mm WD - Технические характеристики

Типичные применения

Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и когда его применять?

Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 2/3". Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какая у него дисторсия?

Дисторсия TV этой модели составляет 0.02% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
