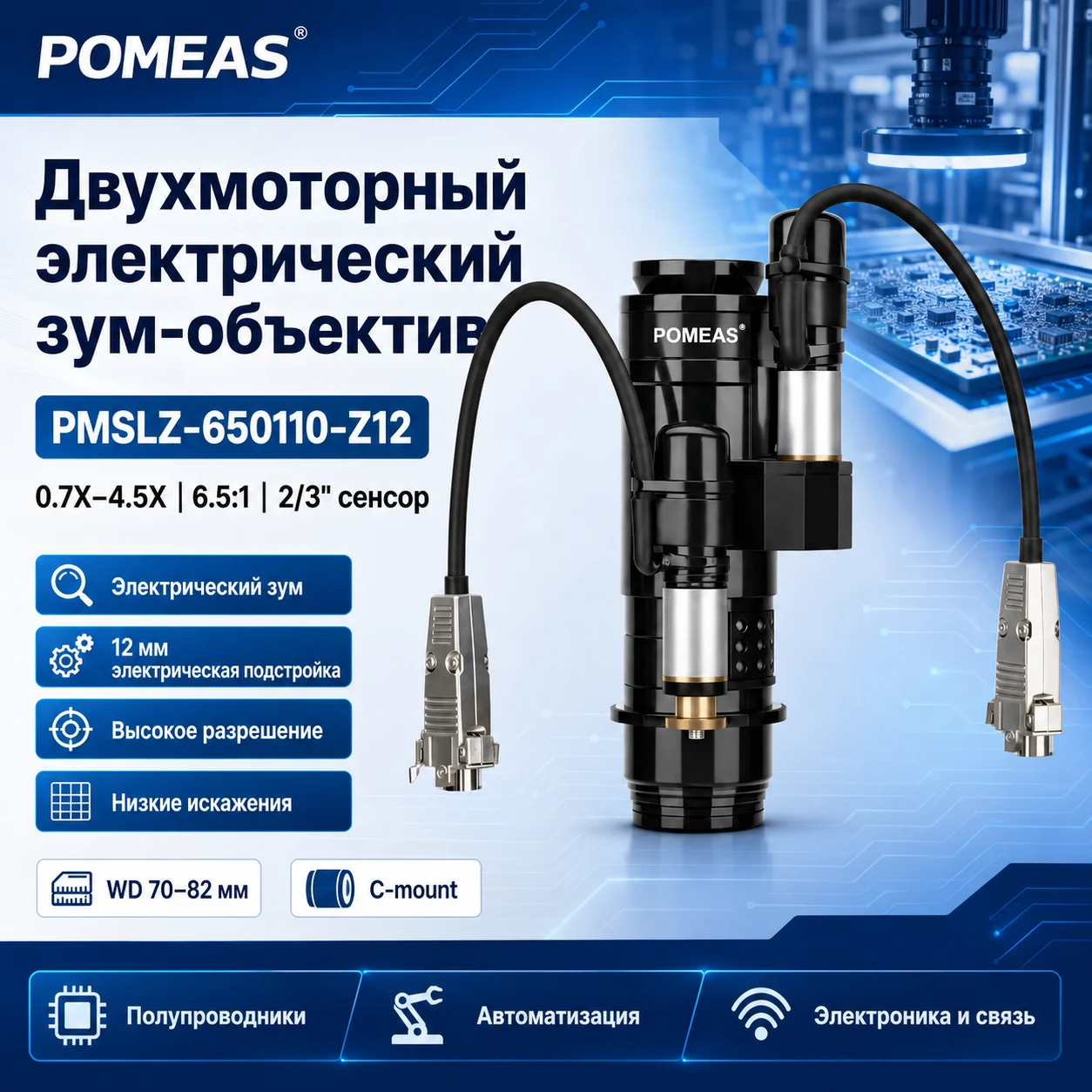

Двухмоторный электрический зум-объектив 6,5×
PMSLZ-650110-Z12 — промышленный моторизованный зум-объектив с диапазоном увеличения 0,7×–4,5×, электрической подстройкой фокуса 12 мм и поддержкой камер с сенсором до 2/3″.
Модель предназначена для автоматизированного визуального контроля, инспекции полупроводников, электронных компонентов и точного позиционирования. Другие решения представлены в разделе промышленных объективов POMEAS .
- Увеличение: 0,7×–4,5×
- Коэффициент зума: 6,5:1
- Рабочее расстояние: 70–82 мм
- Сенсор: до 2/3″
- Крепление: C-mount
- Управление: RS-232 или USB
Что представляет собой PMSLZ-650110-Z12
Объектив оснащён двумя независимыми электроприводами. Один привод отвечает за изменение оптического увеличения, второй — за точную подстройку фокуса в диапазоне 0–12 мм.
Такая конструкция позволяет автоматически переключаться между обзорным изображением и детальной инспекцией, сохранять заданные настройки и управлять объективом без ручного доступа к оптическому модулю.

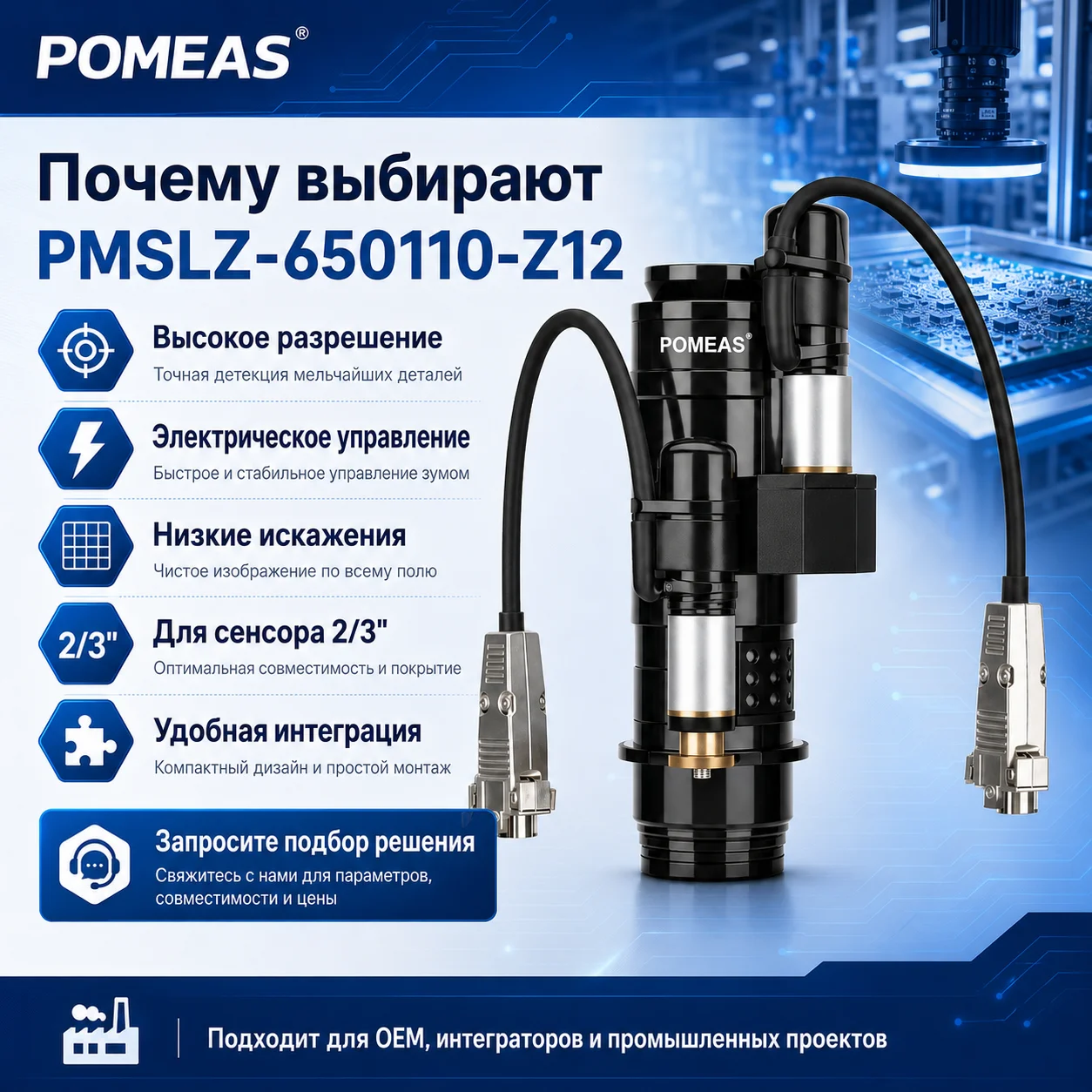

Основные преимущества
Двухмоторное электрическое управление
Зум и фокусировка регулируются независимо, что упрощает автоматическую перенастройку системы при смене объекта или программы контроля.
Непрерывный зум 6,5:1
Диапазон 0,7×–4,5× позволяет менять поле зрения без замены объектива — от общего обзора до наблюдения небольших деталей.
Электрическая подстройка фокуса 12 мм
Встроенный механизм обеспечивает плавную фокусировку и помогает компенсировать изменения положения объекта или высоты контролируемой поверхности.
Высокая повторяемость позиционирования
Сервоприводы постоянного тока и замкнутый контур управления обеспечивают быстрое перемещение и точное восстановление заданных положений.
Высокое разрешение и низкая дисторсия
Оптическая система предназначена для получения чётких изображений при контроле микросхем, печатных плат и прецизионных компонентов.
Стабильность в условиях вибрации
Механическая конструкция рассчитана на интеграцию в промышленное оборудование и работу в условиях вибрации.

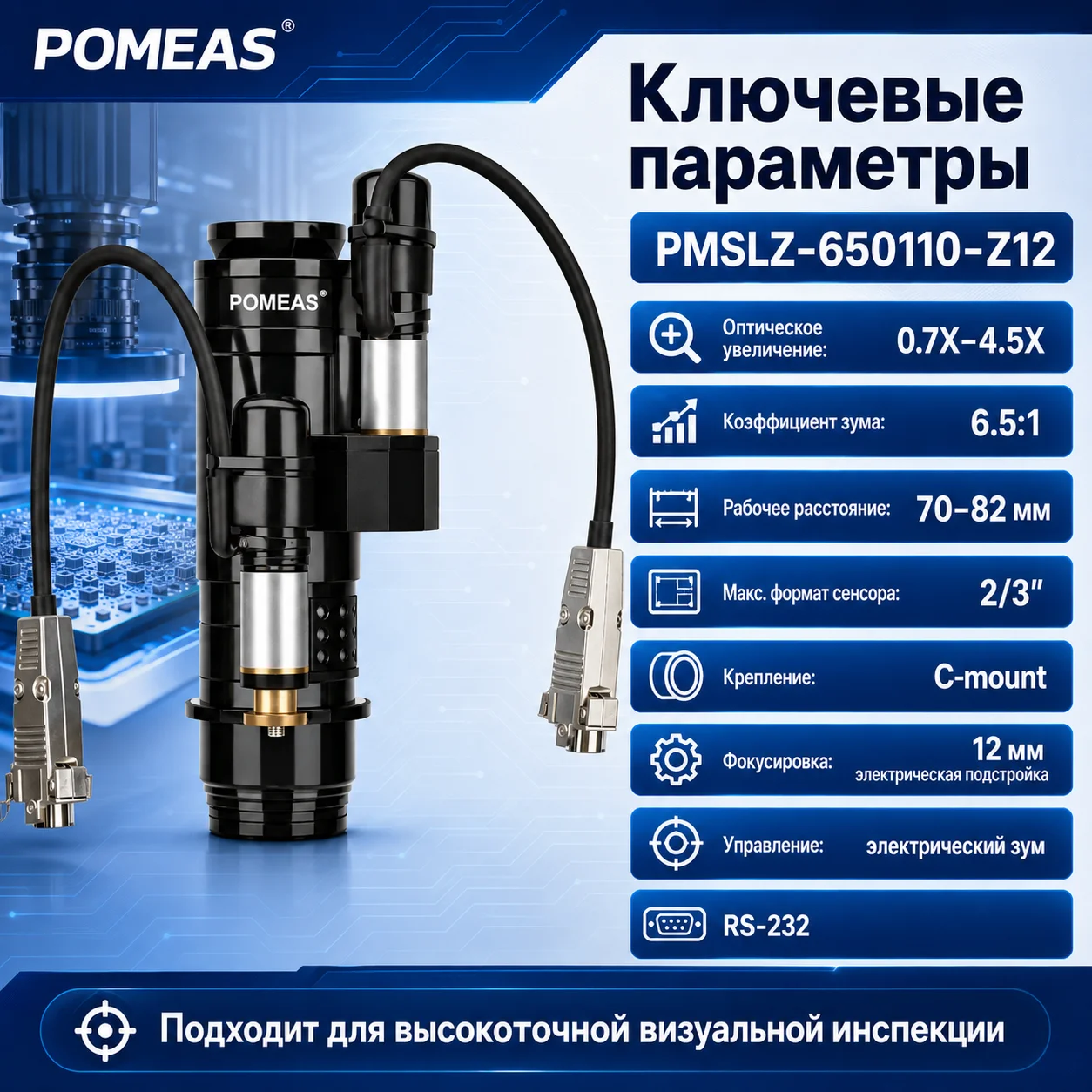

Основные технические характеристики
| Модель | PMSLZ-650110-Z12 |
|---|---|
| Тип объектива | Двухмоторный электрический зум-объектив |
| Оптическая схема | Телецентрическая |
| Оптическое увеличение | 0,7×–4,5× |
| Коэффициент зума | 6,5:1 |
| Рабочее расстояние | 70–82 мм |
| Максимальный формат сенсора | 2/3″ |
| Совместимые форматы сенсора | 2/3″, 1/2″ и 1/3″ |
| Крепление | C-mount |
| Изменение увеличения | Электрическое |
| Фокусировка | Электрическая подстройка 0–12 мм |
| Интерфейс управления | 9-контактный RS-232 или USB |
| Режим управления | Одноосевой или двухосевой |
| Тип двигателя | Сервопривод постоянного тока |
| Система управления | Замкнутый контур |
Оптические параметры
| Увеличение | Глубина резкости | N.A. | Разрешение | TV-дисторсия |
|---|---|---|---|---|
| 0,7× | 1,90 мм | 0,030 | 11,18 мкм | 0,019% |
| 1,0× | 0,952 мм | 0,042 | 7,99 мкм | 0,035% |
| 1,5× | 0,440 мм | 0,060 | 5,59 мкм | 0,002% |
| 2,0× | 0,290 мм | 0,070 | 4,79 мкм | 0,003% |
| 2,5× | 0,230 мм | 0,070 | 4,79 мкм | 0,004% |
| 3,0× | 0,160 мм | 0,085 | 3,95 мкм | 0,001% |
| 3,5× | 0,130 мм | 0,085 | 3,95 мкм | 0,001% |
| 4,0× | 0,120 мм | 0,085 | 3,95 мкм | 0,002% |
| 4,5× | 0,100 мм | 0,085 | 3,95 мкм | 0,002% |
Поле зрения с сенсором 2/3″
Значения указаны в формате D × H × V: диагональ, ширина и высота поля зрения.
| Увеличение | Поле зрения D × H × V |
|---|---|
| 0,7× | 15,71 × 12,57 × 9,43 мм |
| 1,0× | 11,00 × 8,80 × 6,60 мм |
| 1,5× | 7,33 × 5,87 × 4,40 мм |
| 2,0× | 5,50 × 4,40 × 3,30 мм |
| 2,5× | 4,40 × 3,52 × 2,64 мм |
| 3,0× | 3,67 × 2,93 × 2,20 мм |
| 3,5× | 3,14 × 2,51 × 1,89 мм |
| 4,0× | 2,75 × 2,20 × 1,65 мм |
| 4,5× | 2,44 × 1,96 × 1,47 мм |
Нужен аналогичный диапазон увеличения без двухмоторной регулировки? Посмотрите зум-объектив 0,7×–4,5× для камер 2/3″ .
Электрическая система управления
Зум и фокусировка могут управляться независимо через 9-контактный последовательный интерфейс RS-232. Также доступно подключение через USB для одноосевого или двухосевого управления.
Для OEM-проектов может предоставляться программный код нижнего уровня, упрощающий интеграцию объектива в собственное программное обеспечение и систему управления оборудованием.
Для каких камер подходит
PMSLZ-650110-Z12 рассчитан на промышленные камеры с креплением C-mount и сенсорами до 2/3″. Его также можно использовать с камерами формата 1/2″ и 1/3″.
При выборе необходимо учитывать размер сенсора, требуемое поле зрения, разрешение камеры и доступное монтажное пространство. Фактический размер изображения зависит от сенсора и установленного увеличения.

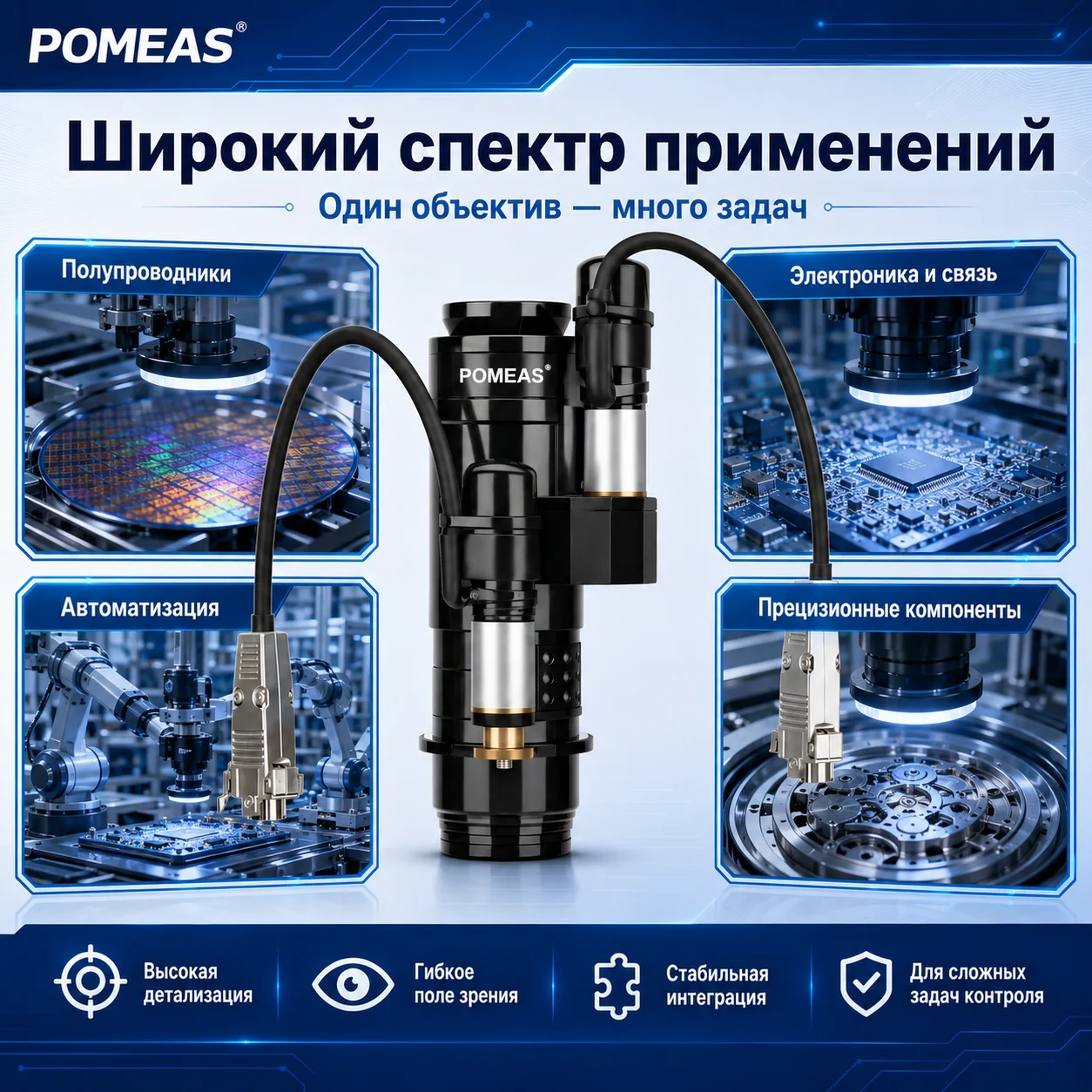

Области применения
- Инспекция полупроводников и микросхем.
- Контроль печатных плат и электронных компонентов.
- Автоматизированный визуальный контроль.
- Точное позиционирование и визуальное наведение.
- Контроль прецизионных механических деталей.
- Электронная и телекоммуникационная промышленность.
- OEM-оборудование и системы машинного зрения.
Когда стоит выбрать эту модель
PMSLZ-650110-Z12 подходит для систем, в которых требуется:
- автоматически менять увеличение и фокусировку;
- работать с объектами разных размеров;
- сохранять повторяемость заданных положений;
- управлять оптическим модулем дистанционно;
- интегрировать объектив в автоматическое оборудование.
Когда лучше рассмотреть другую модель
- Требуется сенсор размером больше 2/3″.
- Рабочее расстояние значительно отличается от 70–82 мм.
- Необходим более широкий диапазон увеличения.
- Проекту не требуется электрическая регулировка.
Для более широкого диапазона увеличения можно рассмотреть моторизованный зум-объектив 12,5× .
Часто задаваемые вопросы
1. Какой диапазон увеличения у PMSLZ-650110-Z12?
Оптическое увеличение регулируется от 0,7× до 4,5×, а коэффициент зума составляет 6,5:1.
2. Можно ли отдельно управлять зумом и фокусом?
Да. Двухмоторная конструкция обеспечивает независимое электрическое управление увеличением и фокусировкой.
3. Какой диапазон электрической подстройки фокуса?
Диапазон встроенной электрической подстройки составляет 0–12 мм.
4. Какие интерфейсы управления поддерживаются?
Поддерживаются RS-232 и USB, а также одноосевой и двухосевой режимы управления.
5. Подходит ли объектив для камеры с сенсором 1″?
Нет. Максимальный поддерживаемый формат сенсора для этой модели составляет 2/3″.
Нужно проверить совместимость?
Отправьте модель камеры, требуемое поле зрения или фотографию объекта. Этого достаточно, чтобы предварительно проверить, подходит ли PMSLZ-650110-Z12 для вашего проекта.
