Ручной 4K зум с коаксиальным светом для сенсора 1″
Краткий ответ
Для контроля отражающих и плоских поверхностей. Для правильного подбора сначала сопоставьте формат сенсора камеры, требуемое поле зрения, рабочее расстояние и способ управления.
Какую задачу решает эта конфигурация
Серия LZH 4K помогает использовать одну оптическую платформу для промышленного контроля с разными требованиями к полю зрения и интеграции. Реальный результат зависит от камеры, освещения, механики и алгоритма.

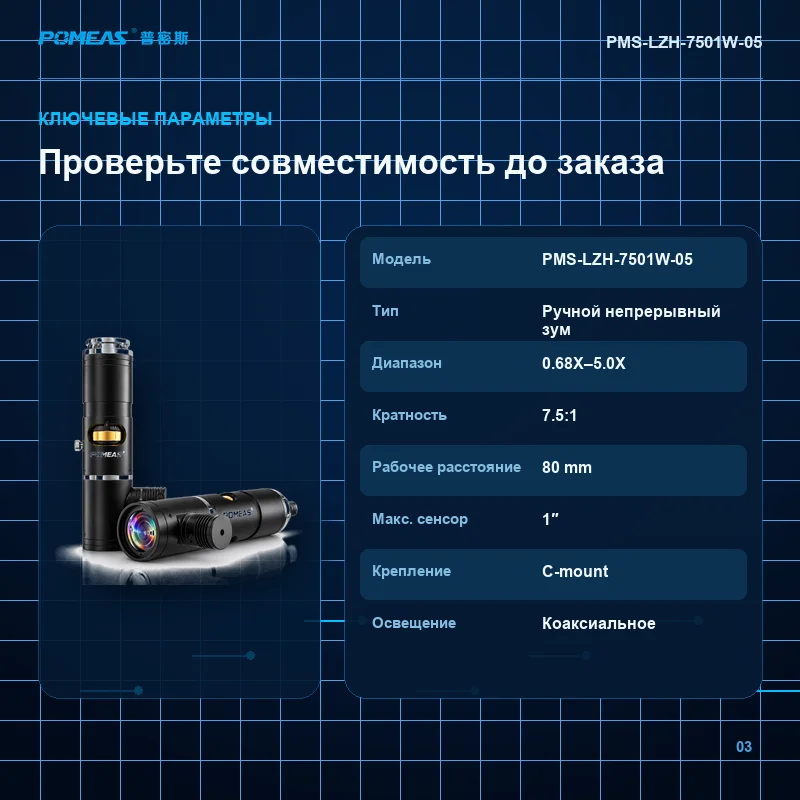

Ключевые параметры
| Параметр | Значение |
|---|---|
| Модель | PMS-LZH-7501W-05 |
| Тип | Ручной непрерывный зум |
| Диапазон | 0.68X–5.0X |
| Кратность | 7.5:1 |
| Рабочее расстояние | 80 mm |
| Макс. сенсор | 1″ |
| Крепление | C-mount |
| Освещение | Коаксиальное |
Примечание по модели: обозначение конфигурации необходимо подтвердить перед заказом; в таблице не добавлены неподтверждённые числовые параметры.
Значение 4K описывает оптическую серию и не является обещанием точности измерения. Итоговую точность подтверждают только на откалиброванной системе с выбранной камерой и объектом.

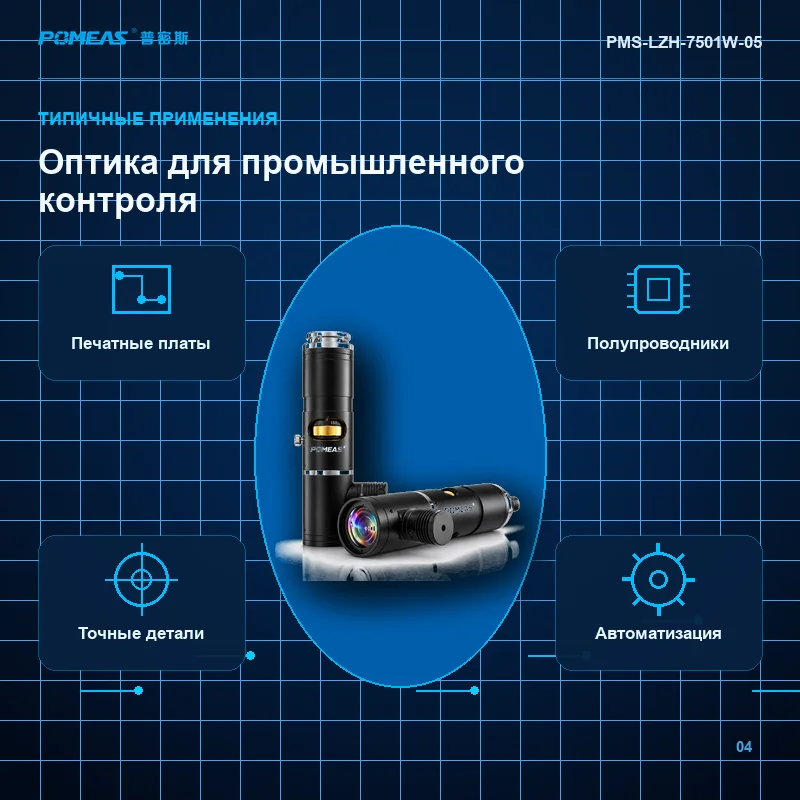

Типичные применения
- Печатные платы
- Полупроводники
- Точные детали
- Автоматизация

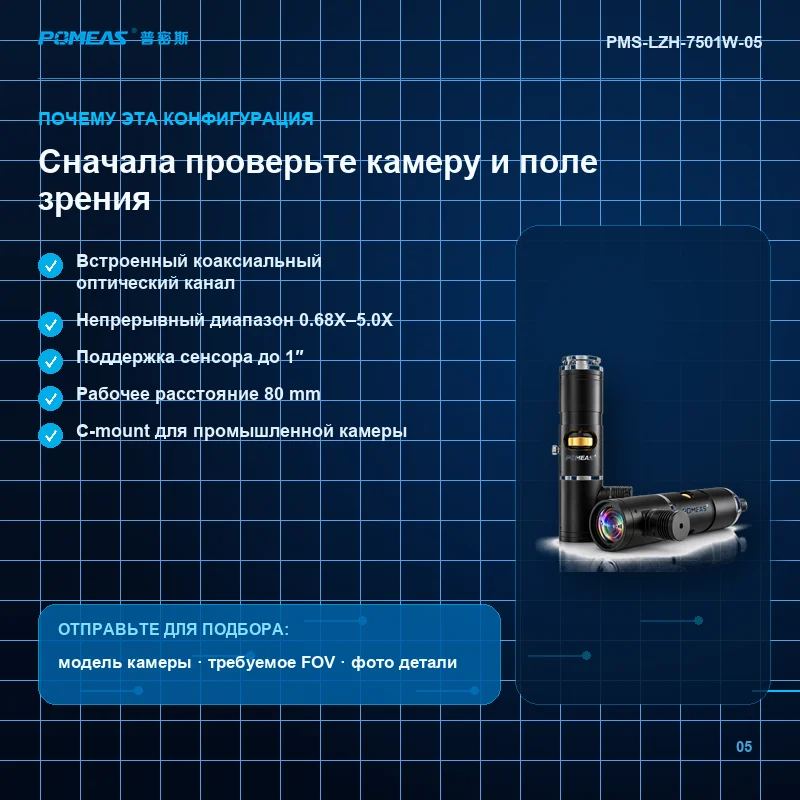

Почему стоит проверить эту модель
- Встроенный коаксиальный оптический канал
- Непрерывный диапазон 0.68X–5.0X
- Поддержка сенсора до 1″
- Рабочее расстояние 80 mm
- C-mount для промышленной камеры
Что сообщить инженеру POMEAS
- модель камеры, формат сенсора, разрешение и размер пикселя;
- минимальное и максимальное требуемое поле зрения;
- доступное рабочее расстояние и монтажное пространство;
- материал поверхности, минимальный дефект и скорость объекта;
- требуемый способ регулировки и тип освещения.
Смотрите также industrial zoom lenses, industrial machine vision lenses или contact POMEAS engineering support.
Часто задаваемые вопросы
Подходит ли объектив для сенсора 1″?
В исходной таблице максимальный совместимый формат указан как 1″. Конкретную камеру необходимо проверить по активной области сенсора и требуемому полю зрения.
Означает ли 7.5:1 увеличение 7.5X?
Нет. Это отношение крайних положений диапазона 0.68X–5.0X для непрерывных зум-конфигураций серии.
Гарантирует ли оптика 4K точность измерения?
Нет. Точность зависит от камеры, освещения, механики, калибровки и алгоритма.
Как проверить поле зрения?
Сопоставьте активный размер сенсора и выбранное увеличение, затем подтвердите результат на реальной камере.
Что подтвердить перед заказом?
Модель камеры, FOV, WD, освещение, материал объекта, минимальный дефект и способ управления.
