Телецентрический макрообъектив с фиксированным увеличением 0.6X, 110mm WD

Телецентрический макрообъектив с фиксированным увеличением 0.6X, 110mm WD

PMS-LMC06-110 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Разрешение 7.29 μm, NA 0.046; увеличение о…

SKU:

Описание
Параметры
Файлы (0)

Описание продукта

PMS-LMC06-110 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Разрешение 7.29 μm, NA 0.046; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление C-Mount, поддержка сенсоров до 2/3".

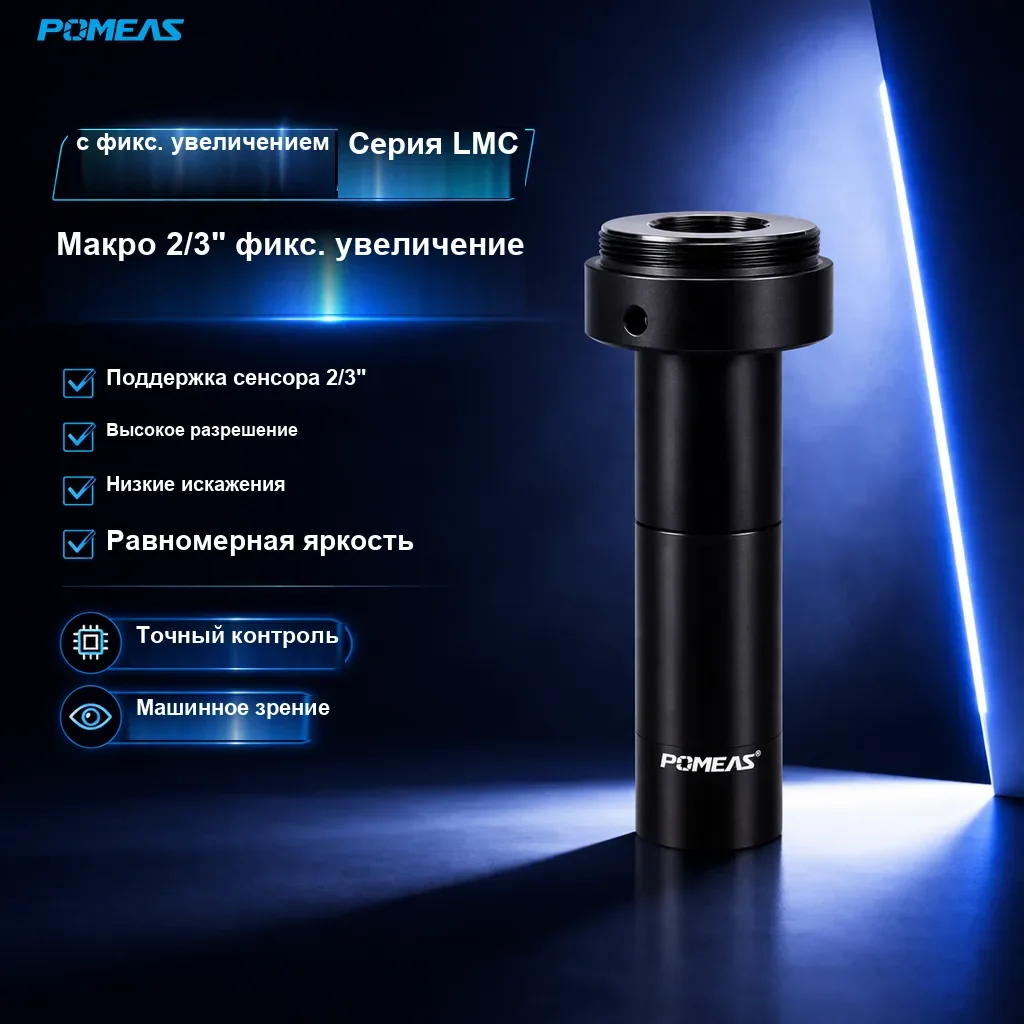

PMS-LMC06-110 Телецентрический макрообъектив с фиксированным увеличением 0.6X, 110mm WD

Основные особенности

Фиксированное увеличение 0.6X, рабочее расстояние 110 mm, семь форматов от 1/4" до 2/3".
Разрешение на стороне объекта 7.29 μm для контроля мелких деталей.
Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
Поле 14.7 × 11.0 mm на сенсорах 2/3", дисторсия TV всего 0.02%.
Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
Поддерживаемые сенсоры: 2/3". Возможна адаптация под задачу.

Технические характеристики

Модель	PMS-LMC06-110
Увеличение	0.6X
Рабочее расстояние	110mm
Разрешение	7.29μm
NA (числовая апертура)	0.046
Число F	6.67
Дисторсия TV	0.02%
Глубина резкости	1.45mm
Макс. размер сенсора	2/3″
Тип крепления	C-Mount
Рабочая температура	-10°C~+50°C
Поле зрения (сенсор 1/4")	5.3mm×4.0mm
Поле зрения (сенсор 1/3")	8.0mm×6.0mm
Поле зрения (сенсор 1/2.5")	9.6mm×7.2mm
Поле зрения (сенсор 1/2.3")	10.3mm×7.7mm
Поле зрения (сенсор 1/2")	10.7mm×8.0mm
Поле зрения (сенсор 1/1.8")	11.9mm×8.9mm
Поле зрения (сенсор 2/3")	14.7mm×11.0mm

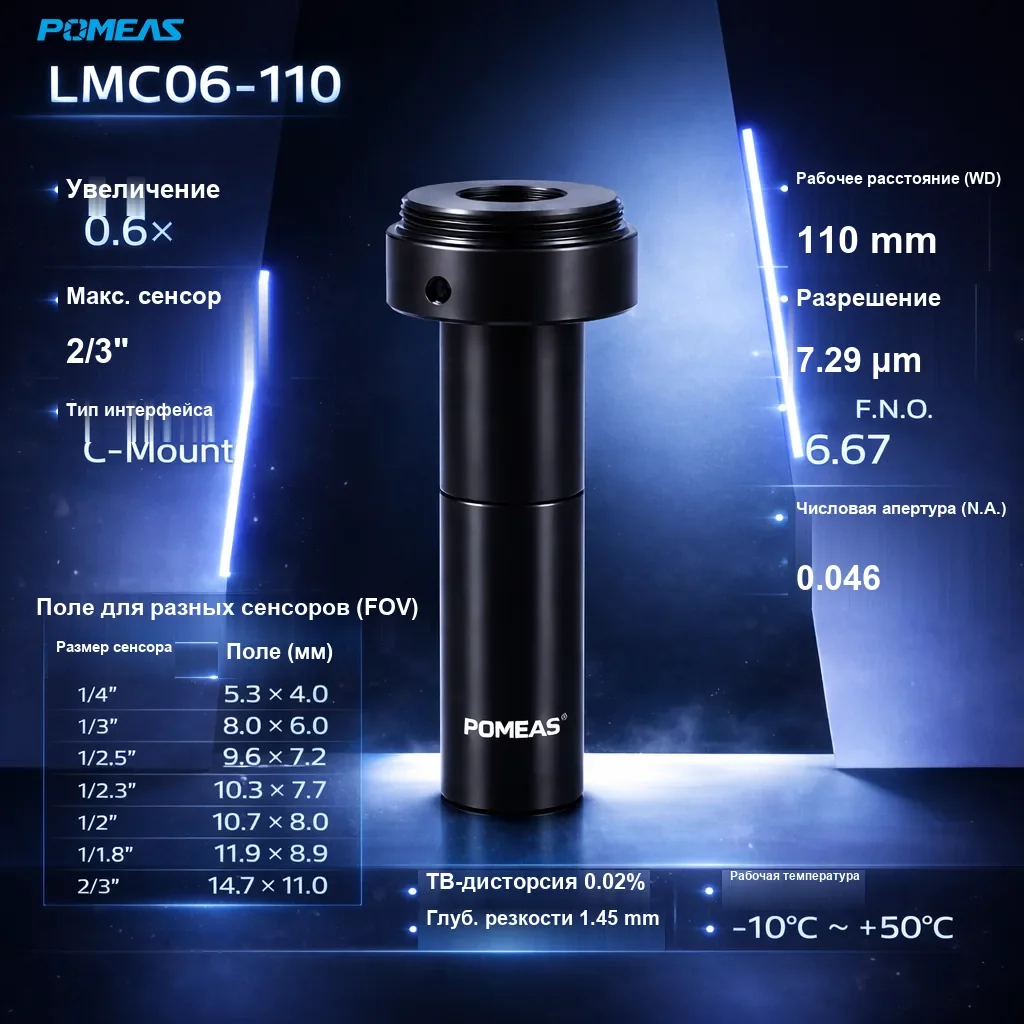

PMS-LMC06-110 Телецентрический макрообъектив с фиксированным увеличением 0.6X, 110mm WD - Технические характеристики

Типичные применения

Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и когда его применять?

Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 2/3". Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какая у него дисторсия?

Дисторсия TV этой модели составляет 0.02% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
