Телецентрический макрообъектив с фиксированным увеличением 0.7X, 100mm WD

Телецентрический макрообъектив с фиксированным увеличением 0.7X, 100mm WD

PMS-LMC07-100 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Разрешение 6.71 μm, глубина резкости 1.14…

SKU:

Описание
Параметры
Файлы (0)

Описание продукта

PMS-LMC07-100 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Разрешение 6.71 μm, глубина резкости 1.14 mm; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление C-Mount, поддержка сенсоров до 2/3".

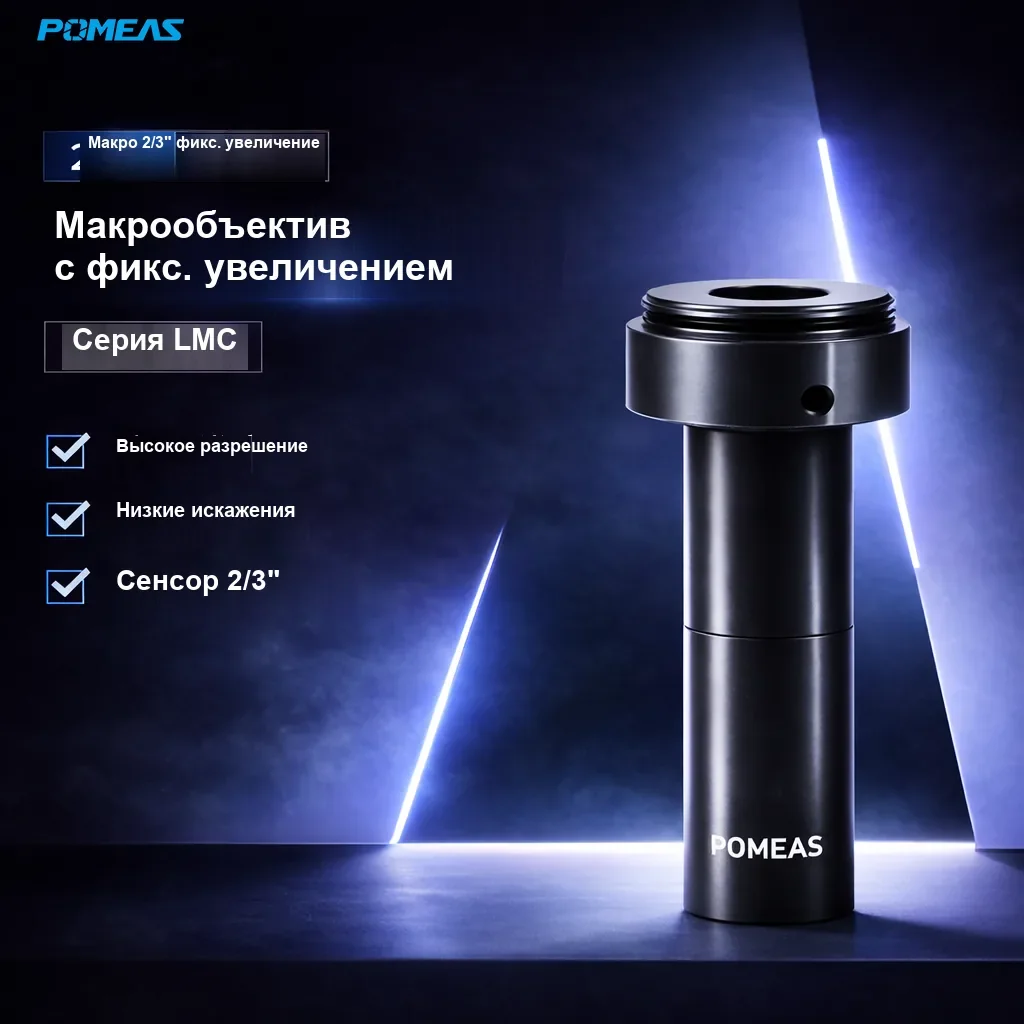

PMS-LMC07-100 Телецентрический макрообъектив с фиксированным увеличением 0.7X, 100mm WD

Основные особенности

Фиксированное увеличение 0.7X, рабочее расстояние 100 mm — максимальное в серии LMC.
Разрешение на стороне объекта 6.71 μm для контроля мелких деталей.
Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
Разрешение 6.71 μm и оптика F7.1 для мелких деталей в поле 12.6 × 9.4 mm (2/3").
Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
Поддерживаемые сенсоры: 2/3". Возможна адаптация под задачу.

Технические характеристики

Модель	PMS-LMC07-100
Увеличение	0.7X
Рабочее расстояние	100mm
Разрешение	6.71μm
Глубина резкости	1.14mm
NA (числовая апертура)	0.05
Число F	7.1
Макс. размер сенсора	2/3″
Тип крепления	C-Mount
Рабочая температура	-10°C~+50°C
Поле зрения (сенсор 1/2.3")	8.8mm×6.6mm
Поле зрения (сенсор 2/3")	12.6mm×9.4mm

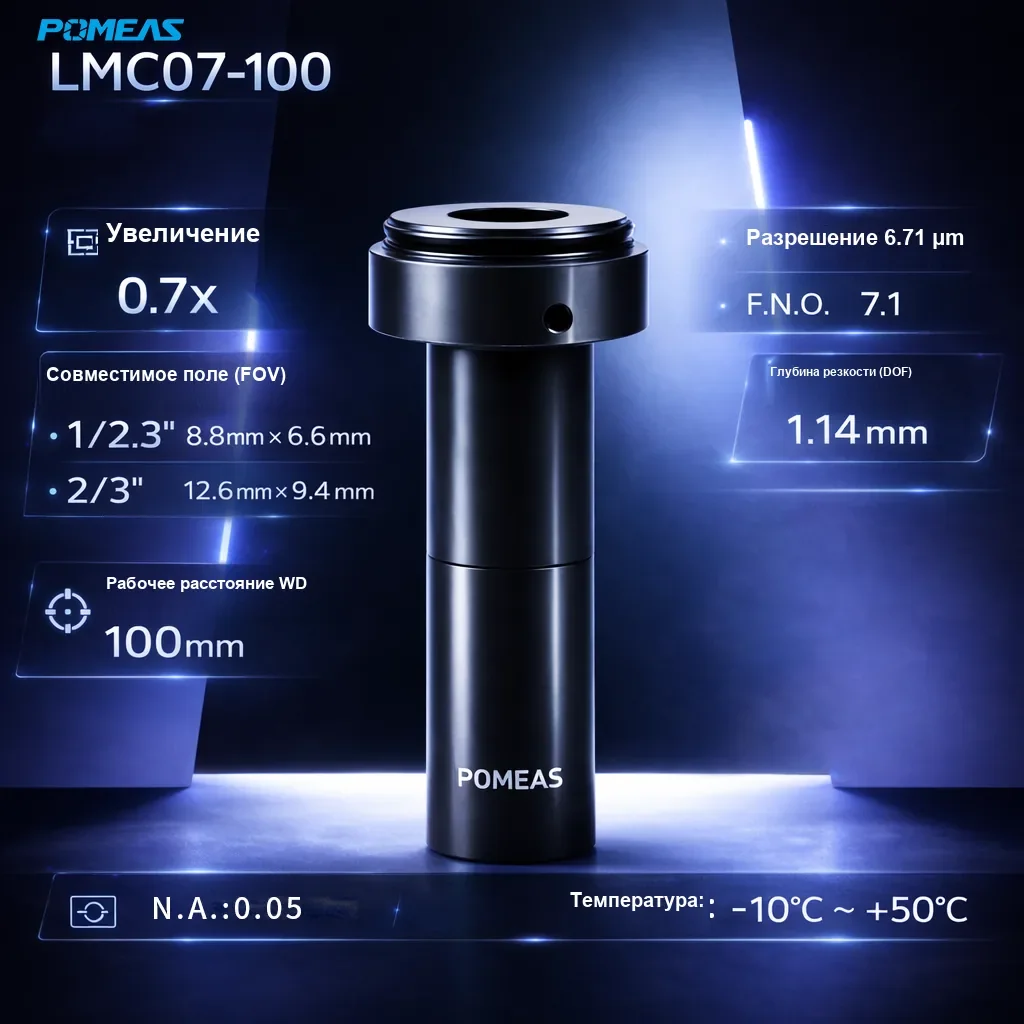

PMS-LMC07-100 Телецентрический макрообъектив с фиксированным увеличением 0.7X, 100mm WD - Технические характеристики

Типичные применения

Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и когда его применять?

Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 2/3". Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какая у него дисторсия?

Дисторсия TV этой модели составляет — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
