Телецентрический макрообъектив с фиксированным увеличением 0.5X, 130mm WD

Телецентрический макрообъектив с фиксированным увеличением 0.5X, 130mm WD

PMS-LMC05-130 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Разрешение 8.18 μm, глубина резкости 1.95…

SKU:

Описание
Параметры
Файлы (0)

Описание продукта

PMS-LMC05-130 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Разрешение 8.18 μm, глубина резкости 1.95 mm; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление C-Mount, поддержка сенсоров до 2/3".

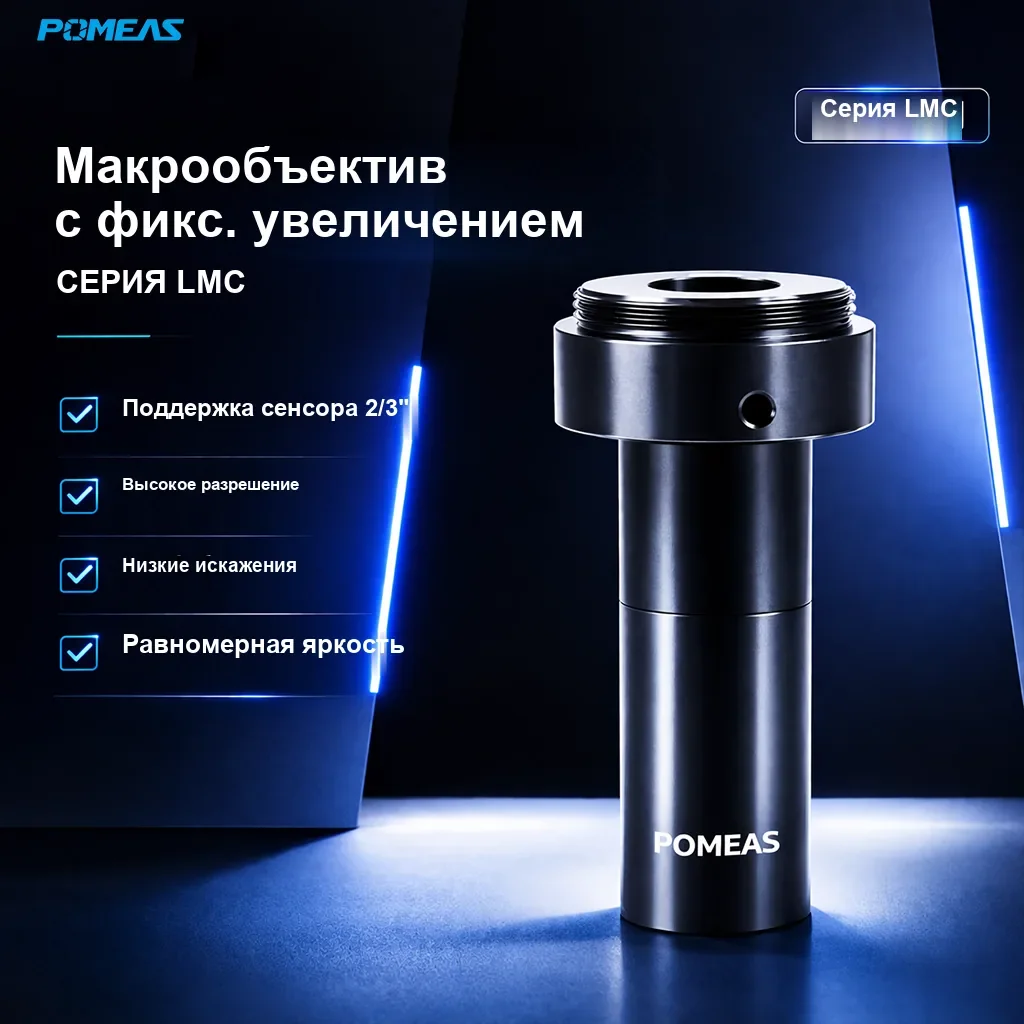

PMS-LMC05-130 Телецентрический макрообъектив с фиксированным увеличением 0.5X, 130mm WD

Основные особенности

Фиксированное увеличение 0.5X, рабочее расстояние 130 mm, поле 17.6 × 13.2 mm (сенсор 2/3").
Разрешение на стороне объекта 8.18 μm для контроля мелких деталей.
Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
Дисторсия TV всего 0.02% и оптика F6.24 — макроизображения метрологического уровня.
Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
Поддерживаемые сенсоры: 2/3". Возможна адаптация под задачу.

Технические характеристики

Модель	PMS-LMC05-130
Увеличение	0.5X
Рабочее расстояние	130mm
Разрешение	8.18μm
Глубина резкости	1.95mm
Дисторсия TV	0.02%
Макс. размер сенсора	2/3″
Число F	6.24
Тип крепления	C-Mount
Поле зрения (сенсор 1/4")	6.4mm×4.8mm
Поле зрения (сенсор 1/3")	9.6mm×7.2mm
Поле зрения (сенсор 1/2.5")	11.5mm×8.6mm
Поле зрения (сенсор 2/3")	17.6mm×13.2mm

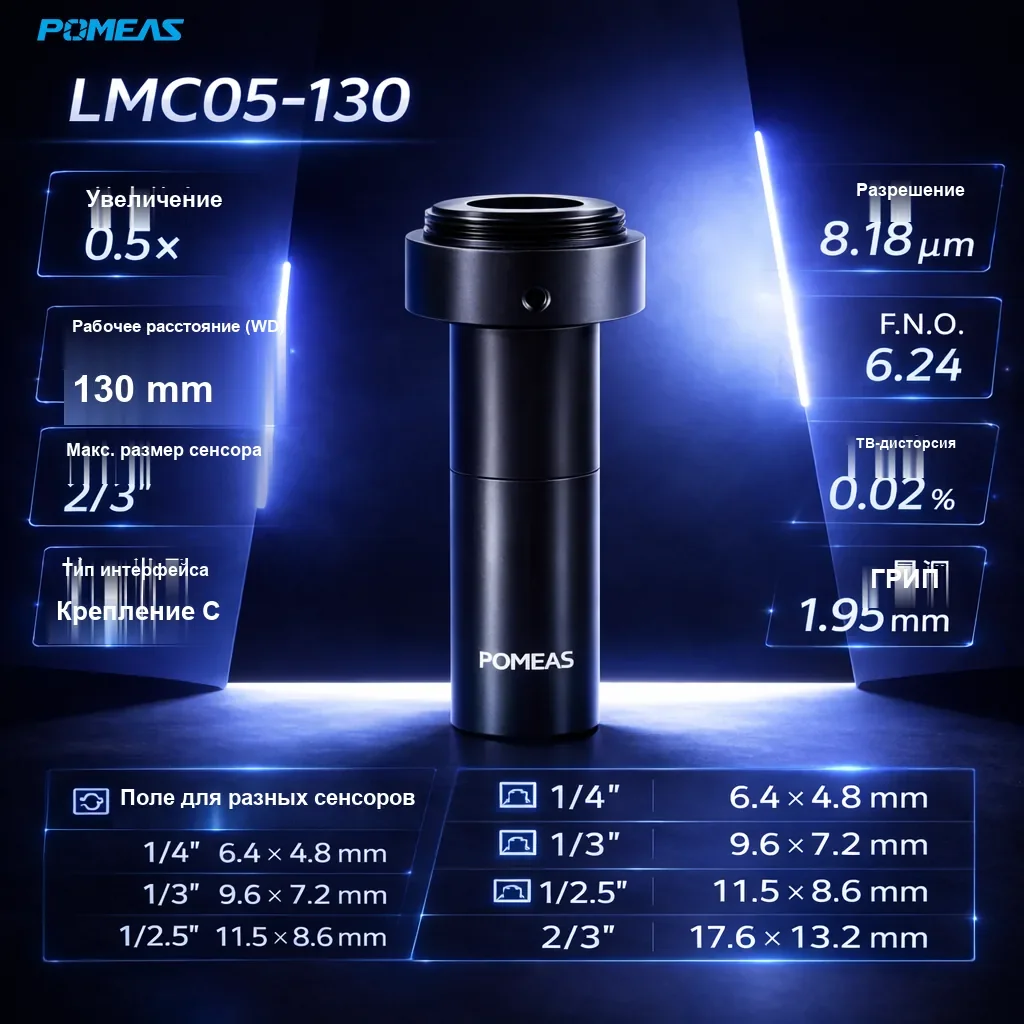

PMS-LMC05-130 Телецентрический макрообъектив с фиксированным увеличением 0.5X, 130mm WD - Технические характеристики

Типичные применения

Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и когда его применять?

Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 2/3". Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какая у него дисторсия?

Дисторсия TV этой модели составляет 0.02% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
