Ручной зум 0.7X–4.5X с коаксиальным светом и фокусом 3 mm
POMEAS LZ-63107-M3: зум 0.7X–4.5X, ручное изменение увеличения, C-mount, сенсор до 2/3″ и WD 87±2 mm для промышленного контроля.
SKU:
Ручной зум 0.7X–4.5X с коаксиальным светом и фокусом 3 mm
Краткий ответ
Ручной зум 0.7X–4.5X с коаксиальным светом и фокусом 3 mm предназначен для систем машинного зрения, которым требуется переменное поле зрения при работе с камерой до 2/3″. Перед заказом следует проверить реальный сенсор камеры, требуемое поле зрения, рабочее расстояние и способ управления.
Почему эта конфигурация интересна
Точная доводка после установки камеры. Диапазон 3 mm не компенсирует большое изменение высоты объекта.

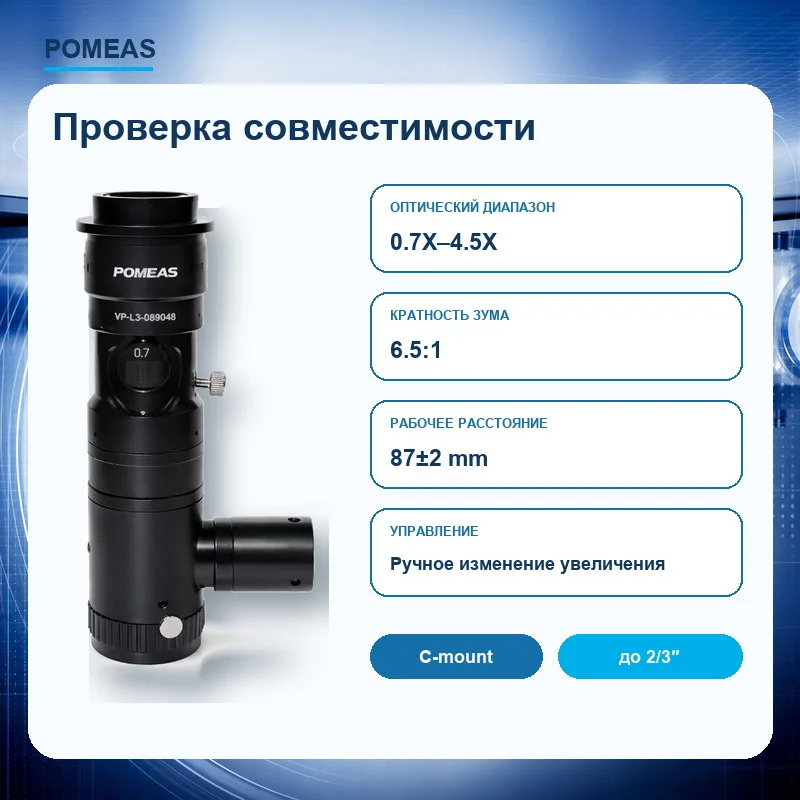

Основные параметры
| Параметр | Значение |
|---|---|
| Модель | PMS-LZ-63107-M3 |
| Оптическое увеличение | 0.7X–4.5X |
| Кратность зума | 6.5:1 |
| Рабочее расстояние | 87±2 mm |
| Максимальный сенсор | 2/3″ |
| Крепление | C-mount |
| Управление | Ручное изменение увеличения |

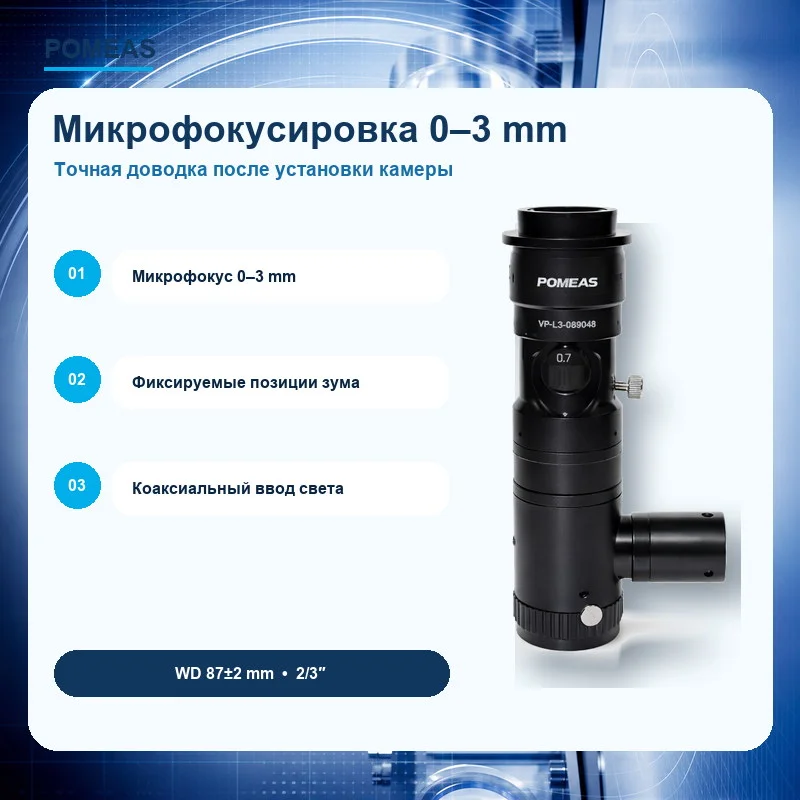

| Фокусировка | Встроенная микрофокусировка 0–3 mm |
| Освещение | Коаксиальное эпи-освещение |
Указанное в PDF оптическое разрешение нельзя напрямую считать точностью готовой измерительной системы. Итог зависит от камеры, освещения, механики, калибровки и алгоритма.

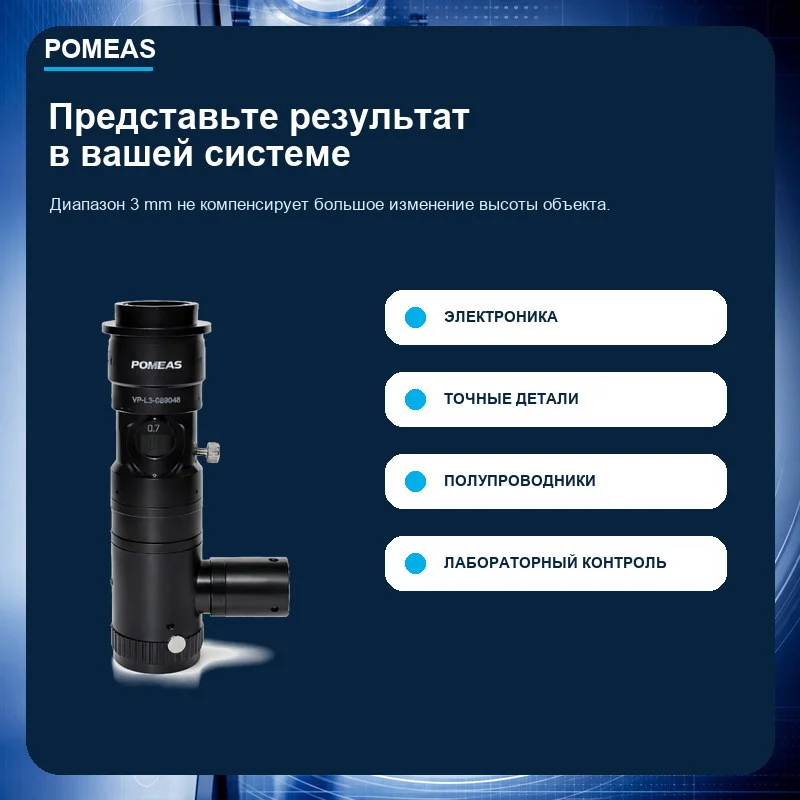

Типичные применения
- Электроника
- Точные Детали
- Полупроводники
- Лабораторный Контроль

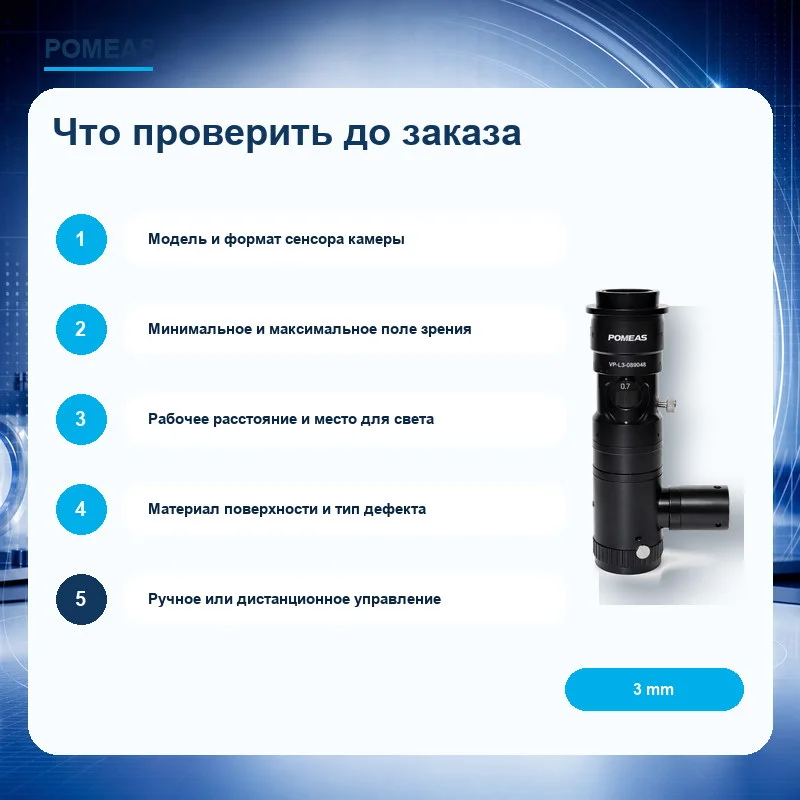

Что предоставить для подбора
- Модель камеры, формат сенсора, разрешение и размер пикселя.
- Минимальное и максимальное требуемое поле зрения.
- Доступное рабочее расстояние и место для установки освещения.
- Материал поверхности, размер дефекта и скорость движения объекта.
- Требуется ли ручное или дистанционное изменение увеличения.
Посмотрите также industrial zoom lenses, раздел industrial machine vision lenses или contact POMEAS engineering support.
Часто задаваемые вопросы
Подходит ли объектив для сенсора 2/3″?
Да, максимальный совместимый формат в модельном PDF указан как 2/3″.
Означает ли зум 6.5:1 увеличение 6.5X?
Нет. Это отношение крайних положений диапазона 0.7X–4.5X.
Можно ли определить точность измерения по разрешению объектива?
Нет. Точность подтверждается только для всей откалиброванной системы.
Как проверить поле зрения?
Нужно сопоставить размер активного сенсора и выбранное оптическое увеличение, затем проверить результат на реальной камере.
Что подтвердить перед заказом?
Модель камеры, FOV, WD, освещение, материал объекта и требуемый способ управления.
