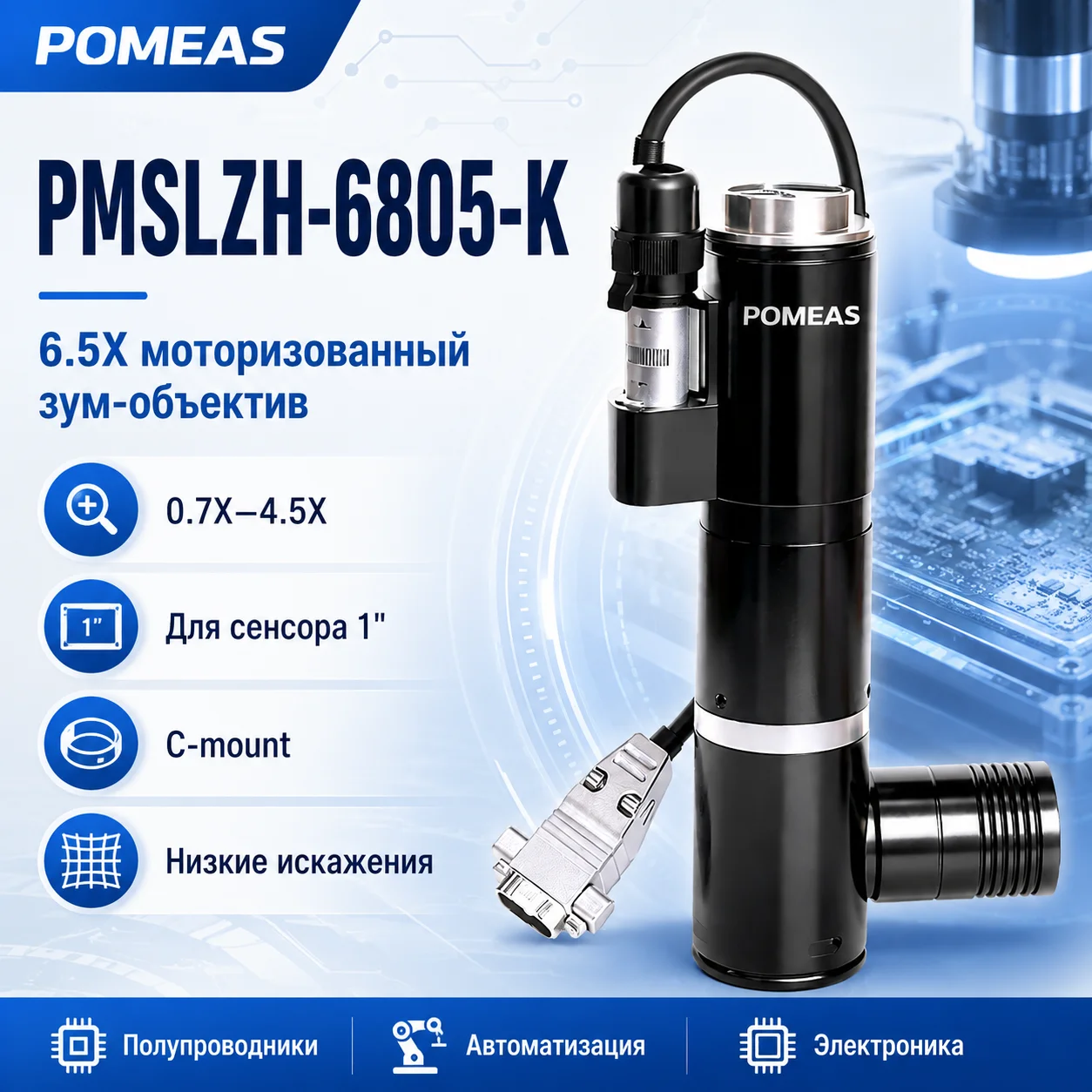

Моторизованный зум-объектив 6,5× для машинного зрения
PMSLZH-6805-K — высокоразрешающий моторизованный зум-объектив с диапазоном оптического увеличения от 0,7× до 4,5×. Модель разработана для промышленных камер с сенсором до 1″ и подходит для автоматизированного визуального контроля, наблюдения и точного позиционирования.
Что это за объектив
PMSLZH-6805-K представляет собой промышленный объектив с коэффициентом зума 6,5:1 и рабочим расстоянием 88±2 мм. Двойной мотор позволяет электрически изменять увеличение и выполнять настройку без постоянного ручного вмешательства оператора.
Объектив поддерживает камеры с сенсором до 1″, оснащён креплением C-mount и имеет компактную конструкцию, удобную для интеграции в автоматическое оборудование.

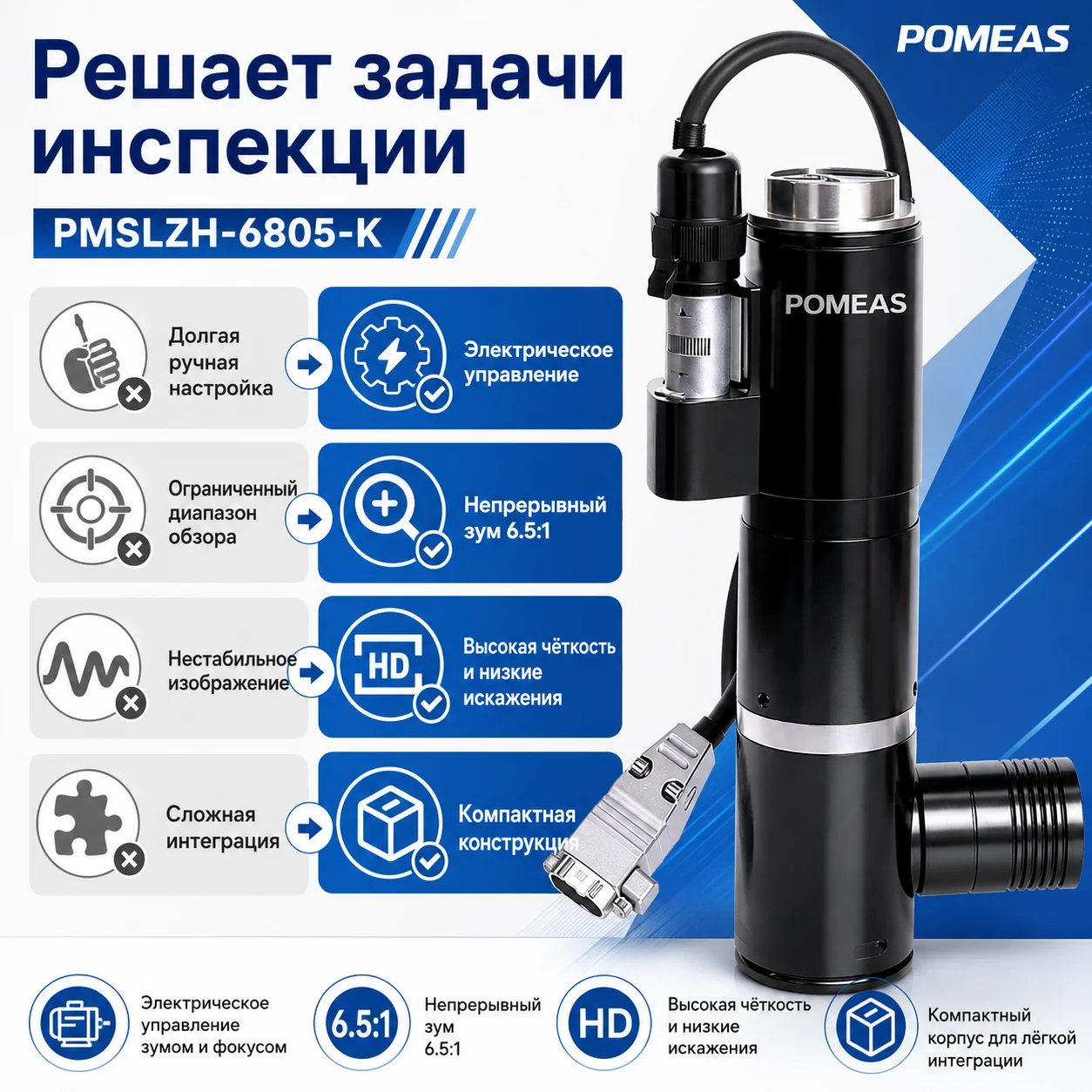

Какие задачи он помогает решить
- Частая смена поля зрения без замены объектива.
- Удалённая настройка увеличения внутри оборудования.
- Снижение времени ручной настройки визуальной системы.
- Получение детального изображения при разных уровнях увеличения.
- Интеграция в системы с ограниченным монтажным пространством.
Основные преимущества
Электрическое управление с двойным мотором
Электрический привод упрощает настройку объектива и позволяет управлять увеличением в составе автоматизированной системы. Это особенно удобно, если объектив установлен внутри оборудования или используется для проверки нескольких типов объектов.
Непрерывный диапазон увеличения 0,7×–4,5×
Один объектив охватывает несколько размеров поля зрения. Оператор или управляющая система может переключаться между общим обзором объекта и детальным наблюдением небольшой области.
Поддержка сенсора размером до 1″
Оптическая система рассчитана на промышленные камеры с большим форматом сенсора и позволяет получать широкое поле зрения без необходимости использовать несколько разных объективов.
Низкая TV-дисторсия
В диапазоне увеличения от 0,7× до 2,5× TV-дисторсия составляет менее 0,02%. При максимальном увеличении 4,5× значение составляет менее 0,06%.
Компактная промышленная конструкция
Конструкция объектива подходит для установки в измерительное, инспекционное и автоматизированное оборудование.

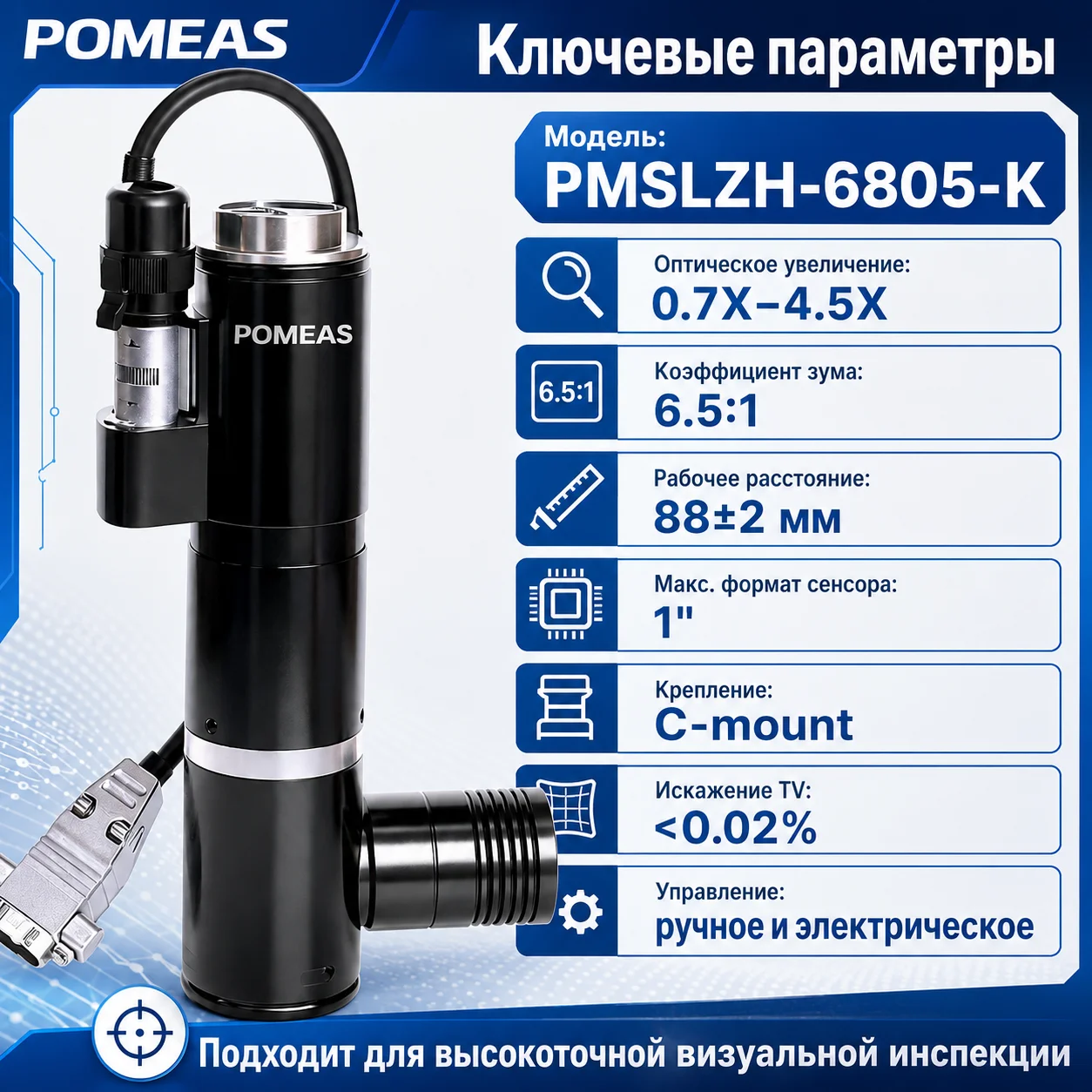

Основные технические характеристики
| Модель | PMSLZH-6805-K |
|---|---|
| Тип | Моторизованный зум-объектив |
| Коэффициент зума | 6,5:1 |
| Оптическое увеличение | 0,7×–4,5× |
| Рабочее расстояние | 88±2 мм |
| Максимальный формат сенсора | 1″ |
| Крепление | C-mount |
| Управление | Ручное и электрическое |
| Привод | Двойной мотор |
| Числовая апертура | 0,028–0,122 |
| Глубина резкости | 2,04–0,07 мм |
| Разрешение на стороне объекта | 11,98–2,75 мкм |
| TV-дисторсия | <0,02%–<0,06%, в зависимости от увеличения |
Поле зрения с сенсором 1″
Значения указаны в формате D × H × V, где D — диагональ, H — ширина, V — высота поля зрения.
| Увеличение | Поле зрения D × H × V | Глубина резкости | TV-дисторсия |
|---|---|---|---|
| 0,7× | 22,86 × 18,29 × 13,71 мм | 2,04 мм | <0,02% |
| 1,0× | 16,00 × 12,80 × 9,60 мм | 1,05 мм | <0,02% |
| 1,5× | 10,67 × 8,53 × 6,40 мм | 0,50 мм | <0,02% |
| 2,0× | 8,00 × 6,40 × 4,80 мм | 0,30 мм | <0,02% |
| 2,5× | 6,40 × 5,12 × 3,84 мм | 0,20 мм | <0,02% |
| 3,0× | 5,33 × 4,27 × 3,20 мм | 0,15 мм | <0,03% |
| 3,5× | 4,57 × 3,66 × 2,74 мм | 0,11 мм | <0,04% |
| 4,0× | 4,00 × 3,20 × 2,40 мм | 0,09 мм | <0,05% |
| 4,5× | 3,56 × 2,84 × 2,13 мм | 0,07 мм | <0,06% |
Для каких камер подходит
Объектив подходит для промышленных камер с креплением C-mount и сенсорами размером 1″, 2/3″, 1/2″ или 1/3″.
Фактическое поле зрения зависит от размера сенсора камеры, выбранного увеличения и используемых оптических аксессуаров.

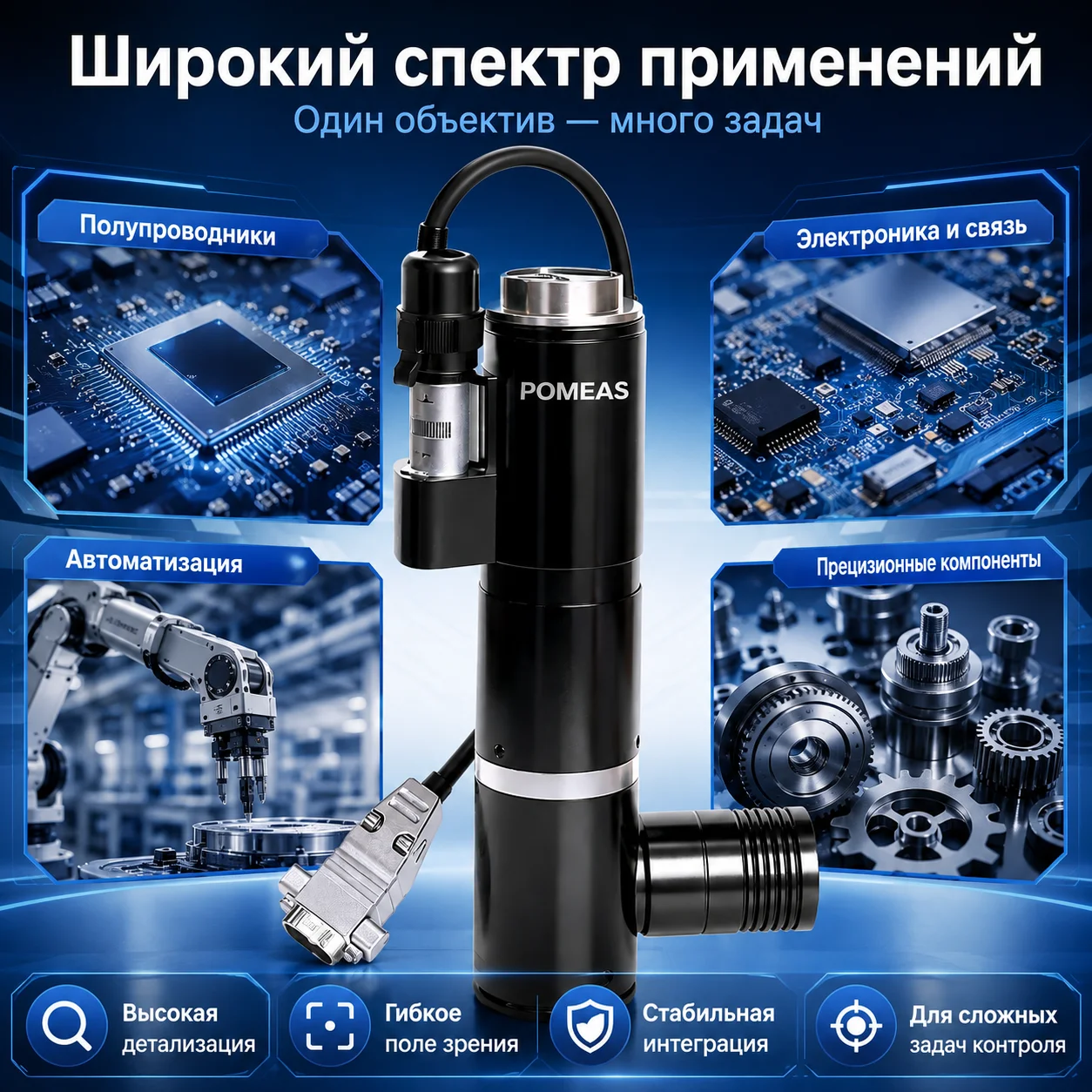

Области применения
- Контроль полупроводников и микросхем.
- Проверка печатных плат и электронных компонентов.
- Автоматизированное визуальное наблюдение.
- Контроль прецизионных механических деталей.
- Машинное зрение и позиционирование.
- Электронная и телекоммуникационная промышленность.
- Лабораторное наблюдение и исследовательские системы.
Когда стоит выбрать моторизованный зум-объектив
PMSLZH-6805-K подходит для проектов, в которых требуется менять поле зрения, наблюдать объекты разных размеров или выполнять настройку объектива без доступа оператора к оптическому модулю.
Такая конфигурация особенно удобна для OEM-производителей, интеграторов машинного зрения и разработчиков автоматического инспекционного оборудования.
Когда этот объектив может не подойти
- Если требуется постоянное увеличение без функции зума.
- Если необходимо измерение с телецентрической проекцией.
- Если рабочее расстояние существенно отличается от 88 мм.
- Если требуемое поле зрения выходит за указанный диапазон.
- Если камера имеет сенсор больше 1″.
Что нужно сообщить для подбора
Чтобы предварительно проверить совместимость, достаточно отправить модель камеры, требуемое поле зрения или фотографию объекта. Мы поможем определить подходящее увеличение и конфигурацию системы.
Часто задаваемые вопросы
1. Подходит ли PMSLZH-6805-K для сенсора 1″?
Да. Максимальный поддерживаемый формат сенсора составляет 1″.
2. Какой диапазон увеличения у объектива?
Диапазон оптического увеличения составляет от 0,7× до 4,5×, а коэффициент зума — 6,5:1.
3. Можно ли управлять объективом электрически?
Да. Объектив использует двойной мотор и поддерживает электрическое управление настройкой.
4. Какое рабочее расстояние у этой модели?
Номинальное рабочее расстояние составляет 88±2 мм.
5. Подходит ли объектив для точных измерений?
Объектив обеспечивает высокую детализацию и низкую TV-дисторсию. Однако для задач, требующих телецентрической проекции и минимальной перспективной ошибки, рекомендуется отдельно рассмотреть телецентрический объектив.
Нужна помощь с выбором?
Отправьте модель камеры, фотографию объекта или требуемое поле зрения. Мы быстро проверим, подходит ли PMSLZH-6805-K для вашего проекта.
