Grossissement variable et éclairage coaxial dans un même système optique
Le LZ-63101 est un objectif zoom manuel destiné aux microscopes vidéo industriels et aux systèmes de vision utilisant une caméra à monture C.
Sa plage de grossissement de 0,7X à 4,5X permet de passer d’une vue générale à l’observation de détails plus petits sans remplacer l’objectif.

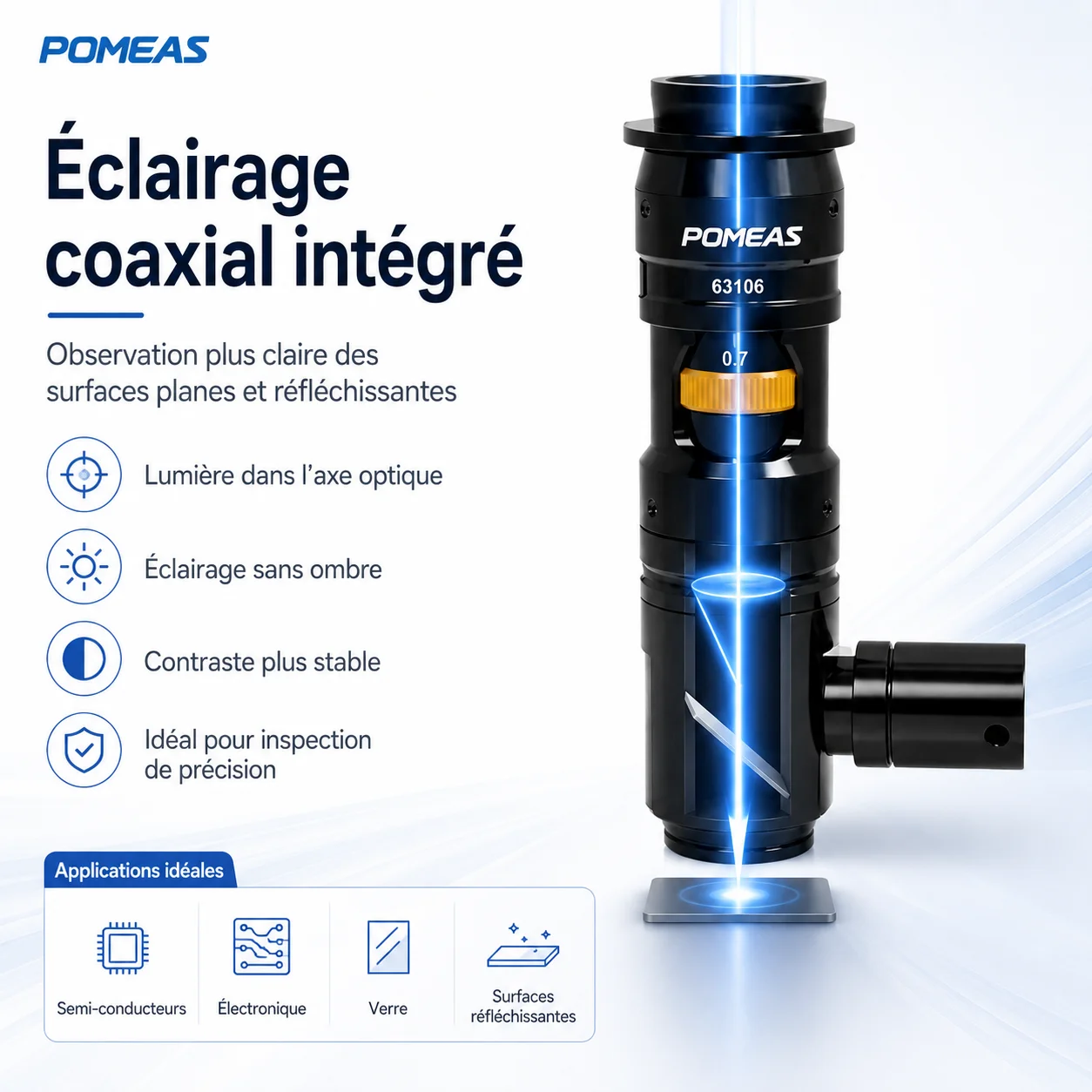

Le modèle se distingue des objectifs zoom standards par son chemin d’éclairage coaxial intégré. La lumière introduite par le port latéral est dirigée dans l’axe optique afin d’obtenir un éclairage plus homogène et de réduire les ombres sur la zone observée.
Comment fonctionne l’éclairage coaxial ?
Le chemin d’éclairage introduit la lumière latéralement, puis l’aligne avec l’axe d’observation de la caméra et de l’objectif.
Dans quels cas l’éclairage coaxial apporte-t-il un avantage ?
Réduire les ombres gênantes
Une lumière latérale atteint la pièce avec un angle et peut générer des zones sombres autour de certains détails. La lumière coaxiale est dirigée dans l’axe d’observation afin de limiter ces ombres.
Améliorer l’uniformité
L’illumination plus régulière facilite la comparaison entre différentes zones et peut améliorer la stabilité du contraste dans l’image.
Observer des détails peu contrastés
Cette structure peut aider à rendre plus visibles les marquages, contours, pistes, petites rayures ou défauts présents sur une surface relativement plane.
Exploiter une caméra haute résolution
Une illumination homogène permet de mieux exploiter la résolution de la caméra lorsque de petits détails doivent être observés à fort grossissement.
Le chemin coaxial comprend-il la source lumineuse ?
Chemin optique intégré
Le LZ-63101 intègre le module optique et le port latéral nécessaires pour introduire la lumière dans l’axe d’observation.
Source à sélectionner séparément
La couleur, la puissance et le contrôleur de la source doivent être choisis selon la pièce, la caméra, le contraste recherché et la vitesse d’inspection.

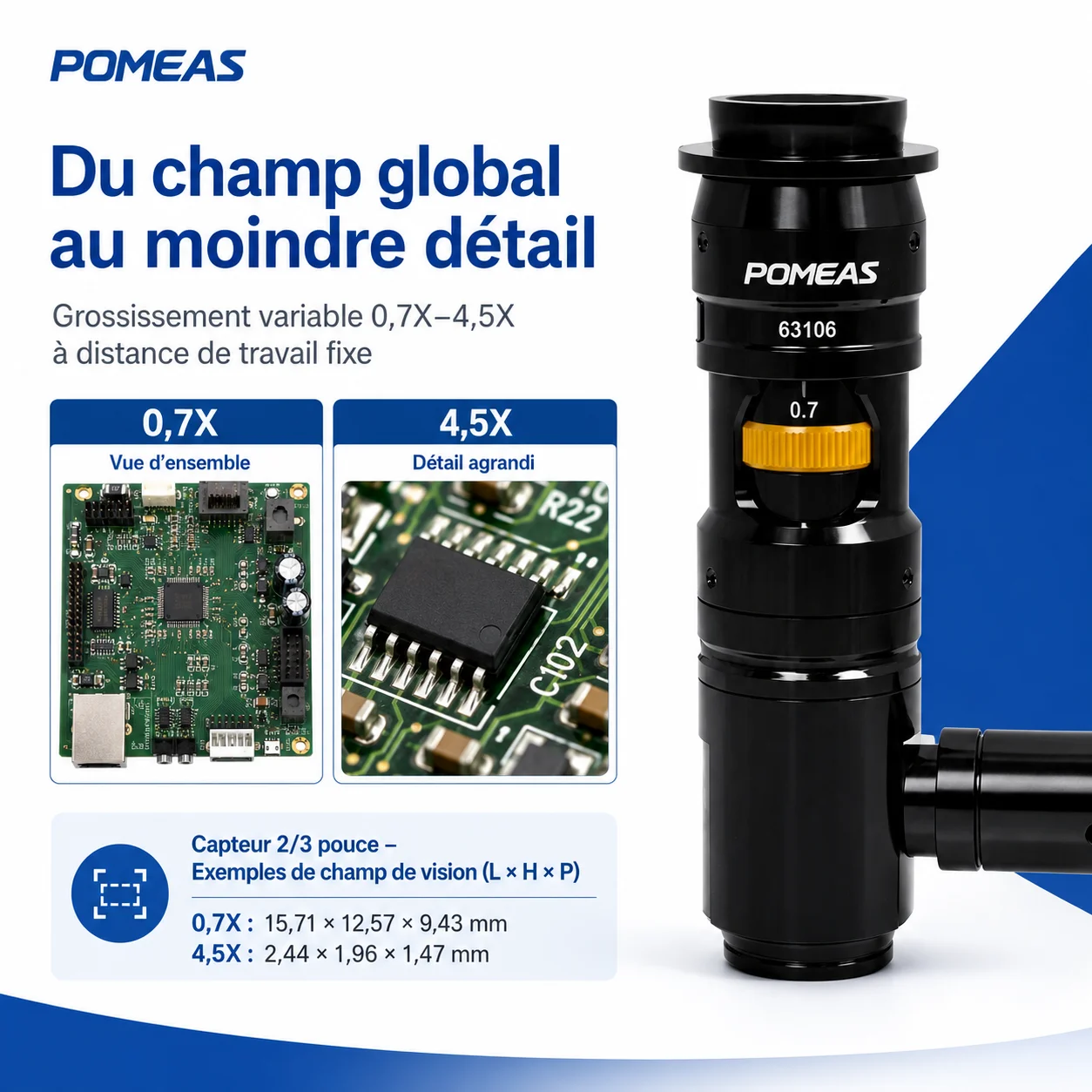

De la vue générale à l’inspection détaillée
Lorsque le grossissement augmente, le champ de vision diminue et permet d’observer une zone plus petite avec davantage de détails.
| Grossissement | Champ indiqué avec capteur 2/3″ | Profondeur de champ | Résolution indiquée | Utilisation typique |
|---|---|---|---|---|
| 0,7X | 15,71 × 12,57 × 9,43 mm | 1,90 mm | 11,18 μm | Vue générale et recherche de zone |
| 1,5X | 7,33 × 5,87 × 4,40 mm | 0,44 mm | 5,59 μm | Observation intermédiaire |
| 3,0X | 3,67 × 2,93 × 2,20 mm | 0,16 mm | 3,95 μm | Inspection de petits composants |
| 4,5X | 2,44 × 1,96 × 1,47 mm | 0,10 mm | 3,95 μm | Observation détaillée localisée |
Profondeur de champ et stabilité de la pièce
Faible grossissement
À 0,7X, la profondeur de champ indiquée est d’environ 1,90 mm. Le système tolère donc davantage de variation de hauteur lors de l’observation générale.
Fort grossissement
À 4,5X, la profondeur de champ indiquée diminue jusqu’à environ 0,10 mm. La planéité de la pièce et la stabilité mécanique deviennent alors plus importantes.
Quelle caméra industrielle associer au LZ-63101 ?
Capteur jusqu’au format 2/3″
Le format maximal indiqué est 2/3″. Les capteurs 1/2″ et 1/3″ peuvent également être utilisés, avec un champ de vision plus réduit au même grossissement.
Monture C
L’objectif utilise une monture C, couramment employée sur les caméras industrielles CCD et CMOS ainsi que dans les microscopes vidéo industriels.
Résolution et taille des pixels
La compatibilité ne dépend pas uniquement de la monture. La résolution, la taille des pixels et le champ demandé doivent être vérifiés avec les performances optiques.
Distance de travail
Le tableau des paramètres indique une distance de travail nominale de 87±2 mm. L’espace mécanique disponible doit être vérifié avant l’intégration.
Pour quels contrôles cet objectif de microscope industriel est-il adapté ?
Inspection de PCB
Observation des pistes, marquages, composants, soudures et petites zones d’un circuit électronique.
Composants électroniques
Vérification de petits composants, de broches, de contours, de positions d’assemblage et de surfaces.
Semi-conducteurs
Observation générale puis inspection localisée de zones correspondant au champ et à la résolution de l’objectif.
Marquages et petits défauts
Contrôle de marquages, petites rayures, défauts de surface et détails peu contrastés.
Microscope vidéo industriel
Intégration avec une caméra à monture C pour l’observation, le contrôle qualité et le développement de procédés.
Surfaces planes ou réfléchissantes
Applications dans lesquelles une illumination dans l’axe améliore la régularité et le contraste de l’image.

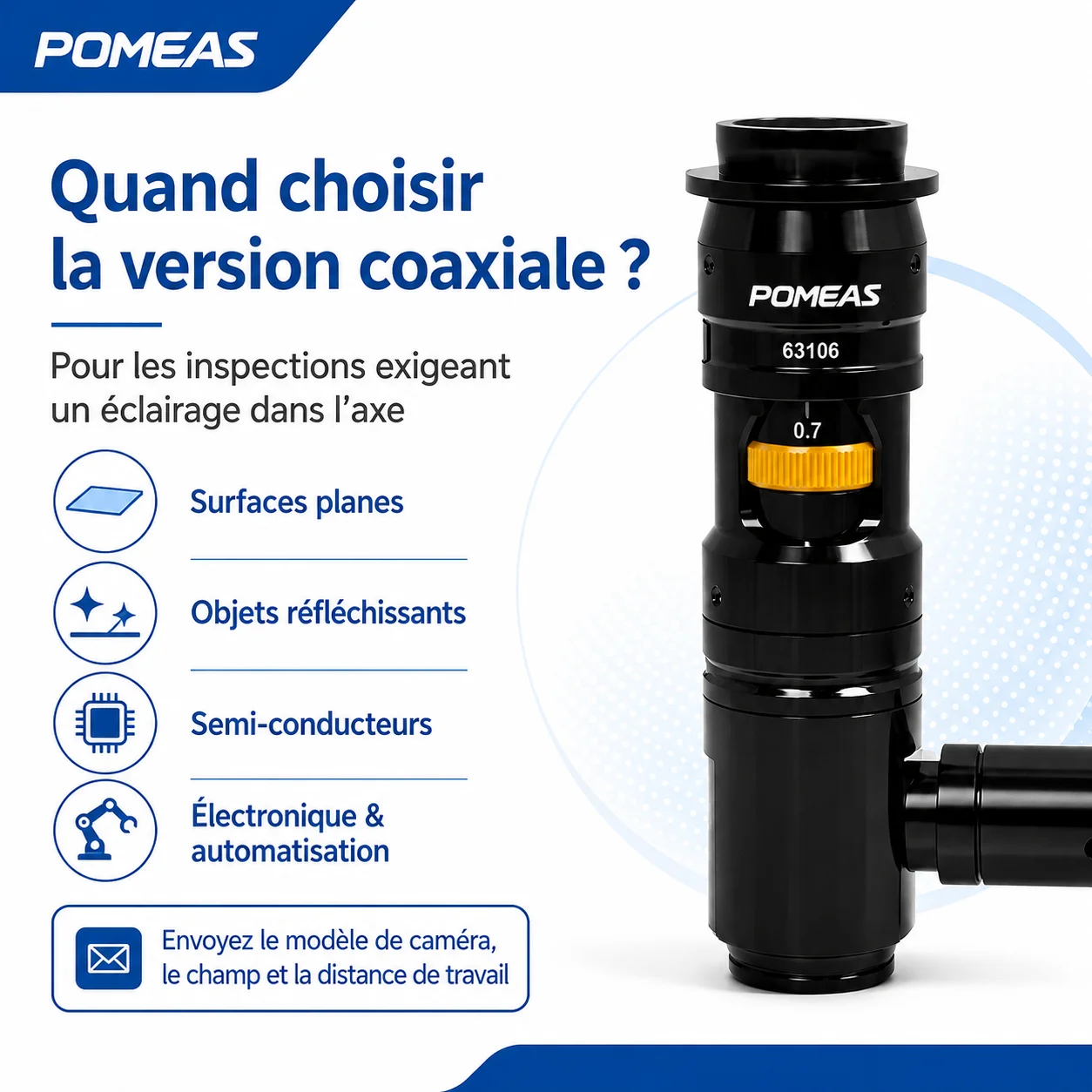

Le LZ-63101 est-il réellement adapté à votre application ?
Choisissez le LZ-63101 si :
- Un grossissement manuel de 0,7X à 4,5X est adapté
- La caméra utilise une monture C
- Le capteur ne dépasse pas le format 2/3″
- La pièce nécessite une illumination dans l’axe
- La surface observée est relativement plane
- La distance de travail est proche de la valeur nominale
- Le système alterne entre vue générale et détail
Une autre solution est préférable si :
- Le grossissement doit être commandé automatiquement
- Le capteur est supérieur au format 2/3″
- La pièce est fortement courbe ou très irrégulière
- Un éclairage rasant est nécessaire pour révéler les reliefs
- Un rétroéclairage est nécessaire pour mesurer les contours
- Une lumière diffuse en dôme est plus adaptée aux reflets
- Une optique télécentrique est requise pour la mesure
Quel objectif zoom 6,5X choisir ?
LZ-63100
- Grossissement manuel 0,7X–4,5X
- Éclairage externe standard
- Structure simple et compacte
- Observation industrielle générale
LZ-63100DS9
- Grossissement manuel 0,7X–4,5X
- Retour électronique RS-232
- Positionnement mécanique indexé
- Suivi numérique du réglage
LZ-63101
- Grossissement manuel 0,7X–4,5X
- Chemin d’éclairage coaxial
- Illumination dans l’axe
- Contraste amélioré sur les surfaces planes

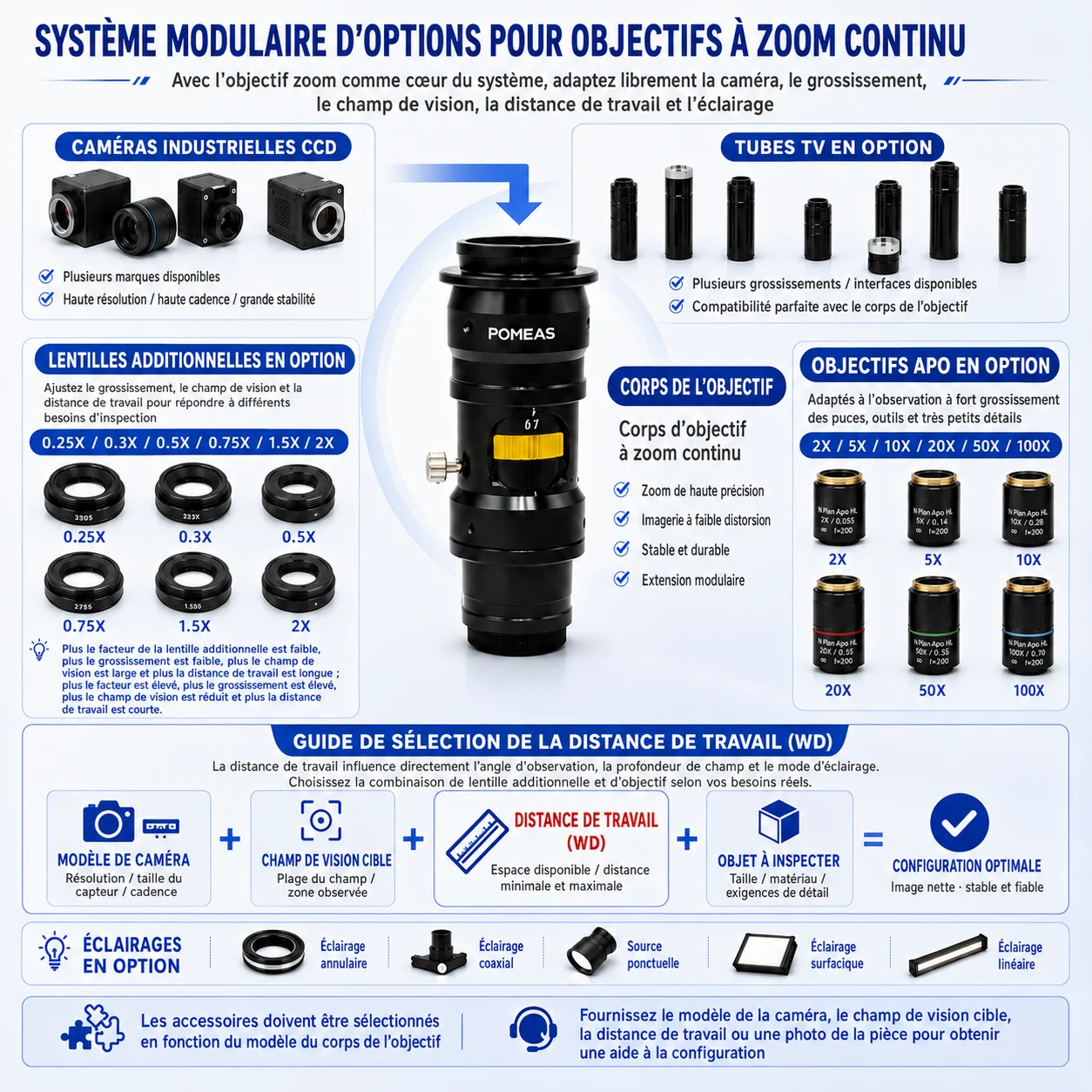

Objectifs, caméras et solutions optiques associés
Consultez les pages suivantes pour comparer les structures de zoom et choisir une solution adaptée à votre système de vision.
FAQ sur l’objectif zoom coaxial LZ-63101
Est-ce un objectif pour microscope ou pour vision industrielle ?
Il peut être utilisé dans les deux types de systèmes. Sa monture C est adaptée aux caméras industrielles, tandis que son grossissement variable convient aux postes d’observation de type microscope vidéo industriel.
Quelle est la différence avec un objectif zoom standard ?
Le LZ-63101 possède un chemin d’éclairage coaxial. Une source lumineuse peut être raccordée latéralement afin de diriger la lumière dans l’axe optique.
La source lumineuse est-elle incluse ?
La fiche technique confirme le chemin d’éclairage coaxial, mais ne précise pas que la source lumineuse et le contrôleur sont inclus. La configuration doit être confirmée avant la commande.
L’éclairage coaxial convient-il à toutes les pièces ?
Non. Il est principalement utile lorsque la pièce présente une surface relativement plane et nécessite une illumination dans l’axe. Une autre lumière peut être préférable pour une surface courbe ou irrégulière.
Peut-il être utilisé avec une caméra 2/3″ ?
Oui. Le format maximal indiqué est 2/3″. Les formats 1/2″ et 1/3″ peuvent également être utilisés avec un champ plus réduit.
Le grossissement peut-il être réglé automatiquement ?
Non. Le LZ-63101 est un modèle manuel. Une version motorisée doit être choisie lorsque le grossissement doit être commandé à distance.
Peut-il être utilisé pour inspecter des PCB ?
Oui, lorsque son champ, sa distance de travail et sa résolution correspondent au projet. Le chemin coaxial peut améliorer la visibilité de certaines pistes, marques et surfaces planes.
Comment choisir la couleur de la lumière ?
Le choix dépend du matériau, de la couleur de la pièce, du contraste recherché et de la sensibilité de la caméra. Une photo ou un échantillon permet d’effectuer une première évaluation.
L’éclairage coaxial convient-il à votre pièce ?
Envoyez simplement le modèle de la caméra et une photo de la surface à inspecter. Même si tous les paramètres ne sont pas encore disponibles, ces informations permettent déjà d’évaluer le type d’objectif et d’éclairage à privilégier.
