Lente zoom coaxial 12,5X con 15 posiciones repetibles

Lente zoom coaxial 12,5X con 15 posiciones repetibles

El POMEAS PMS-LZL-12101D es un lente zoom industrial manual con trayectoria de iluminación coaxial y 15 posiciones mecánicas de aumento. Está diseñado para aplicaciones de inspección, medición industrial, microscopía industrial y visión artificial que requieren cambios de aumento rápidos y repetibles.

Su rango óptico de 0,58× a 7,5× permite alternar entre una vista general y la observación detallada de pequeñas características. La relación de zoom de 12,5:1 ayuda a cubrir diferentes campos de visión con un solo sistema óptico, reduciendo la necesidad de sustituir lentes durante la inspección.

La trayectoria coaxial dirige la iluminación hacia el objeto a través del eje óptico. Esta configuración puede mejorar la observación de superficies planas, metálicas, pulidas o reflectantes, como pistas de PCB, contactos eléctricos, herramientas de precisión y componentes electrónicos.

Las 15 posiciones mecánicas facilitan volver a niveles de aumento previamente utilizados, mejorando la repetibilidad del ajuste cuando se inspeccionan productos iguales o se alterna entre varias condiciones de observación.

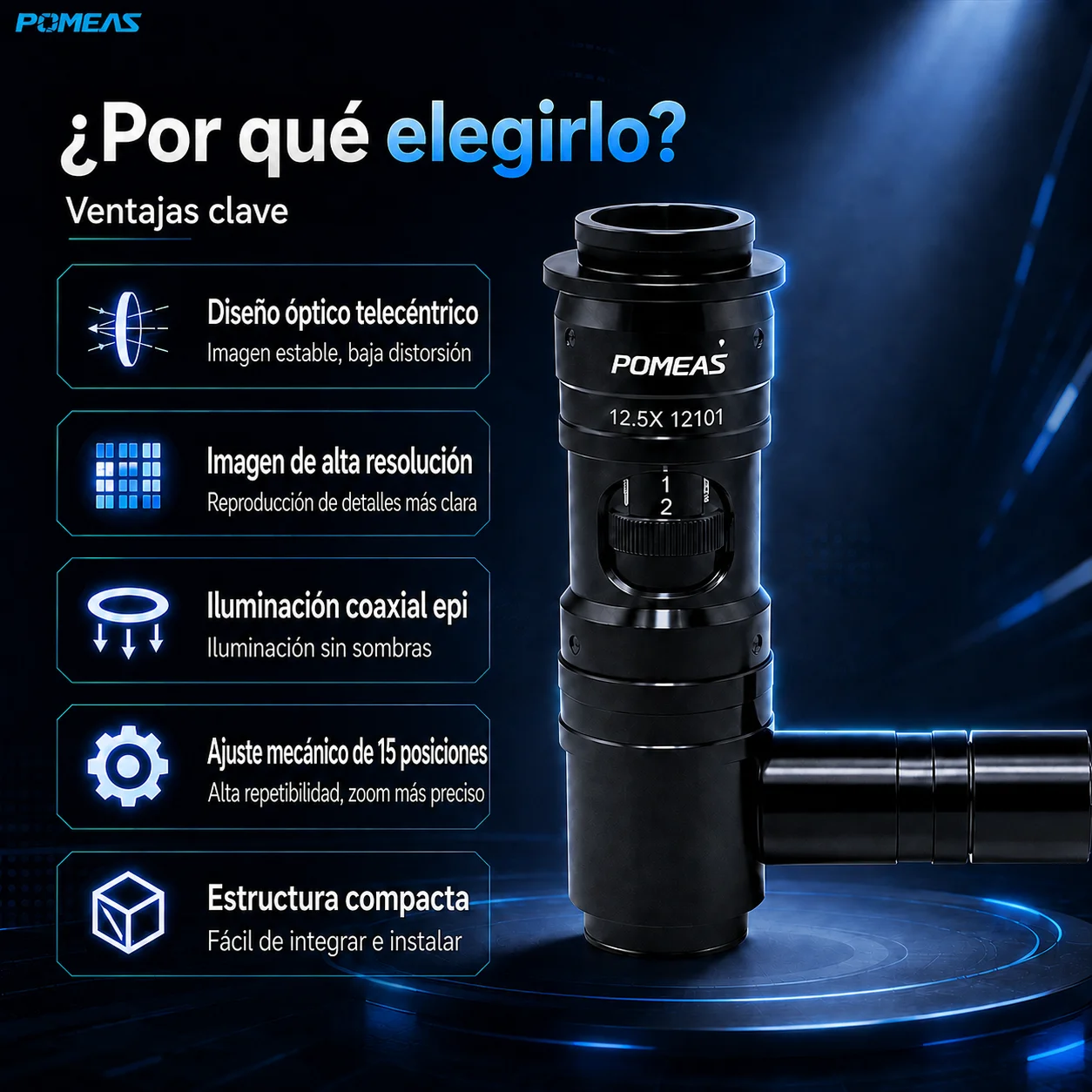

Características principales

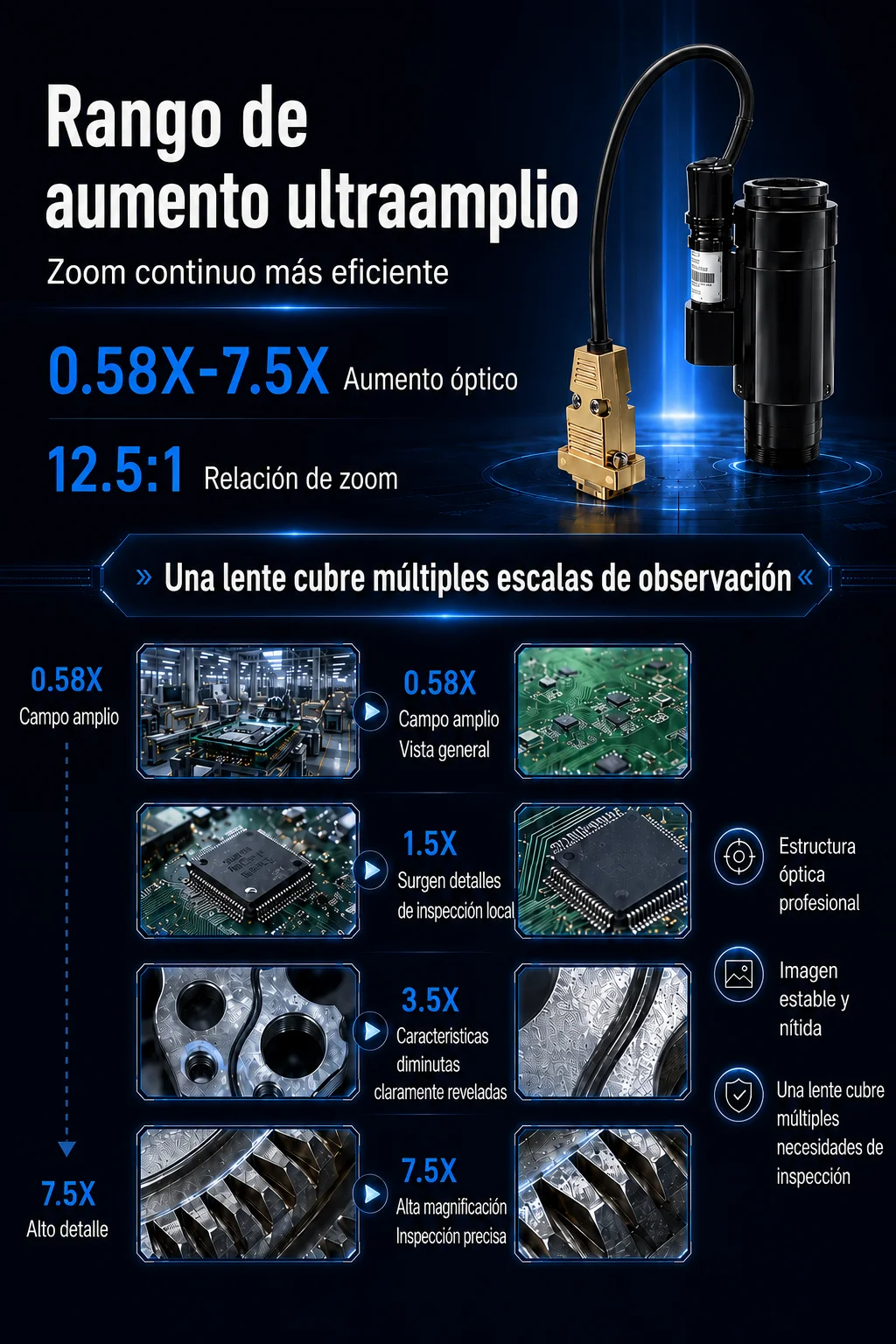

Rango de aumento de 0,58× a 7,5×

Permite observar piezas de diferentes tamaños, desde una vista general de la zona de inspección hasta pequeños detalles locales.

Relación de zoom de 12,5:1

El amplio intervalo de zoom permite utilizar un solo lente para distintas necesidades de inspección, análisis y medición.

15 posiciones mecánicas repetibles

Las posiciones preestablecidas ayudan al operador a seleccionar rápidamente un nivel de aumento y volver a una configuración utilizada anteriormente.

Trayectoria de iluminación coaxial

La luz se dirige hacia el objeto a través del eje óptico, ayudando a reducir las sombras laterales y a mejorar la visibilidad de determinados detalles superficiales.

Zoom manual

El aumento se selecciona manualmente mediante el mecanismo del lente. Esta configuración no debe presentarse como un lente zoom motorizado.

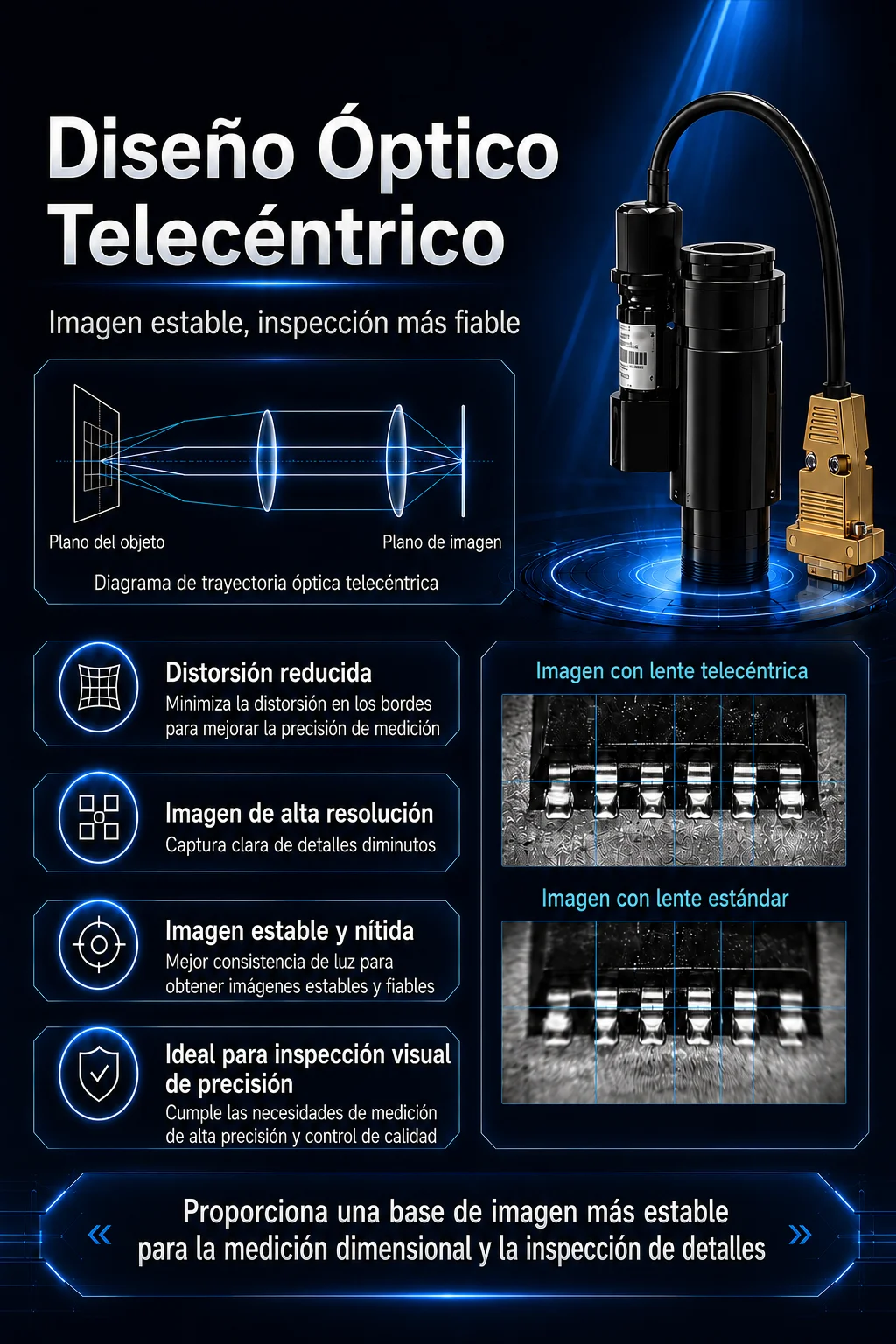

Diseño óptico telecéntrico

La trayectoria óptica está orientada a mantener una representación geométrica estable y una baja distorsión, características útiles para inspección y medición.

Alta resolución

El sistema óptico facilita la reproducción clara de bordes, contornos, patrones, caracteres, pistas y pequeños defectos visibles.

Baja distorsión

La baja distorsión favorece la observación de formas, líneas, distancias y características geométricas.

Compatible con sensores de hasta 2/3″

Puede combinarse con cámaras industriales con sensores de hasta 2/3″. La compatibilidad final debe verificarse según la resolución y el campo de visión requerido.

Montura C-Mount

La montura C-Mount facilita la integración con cámaras industriales compatibles.

Distancia de trabajo de 77,4±2 mm

Ofrece espacio entre el lente y la pieza para instalar soportes, iluminación y mecanismos de posicionamiento.

Diseño compacto

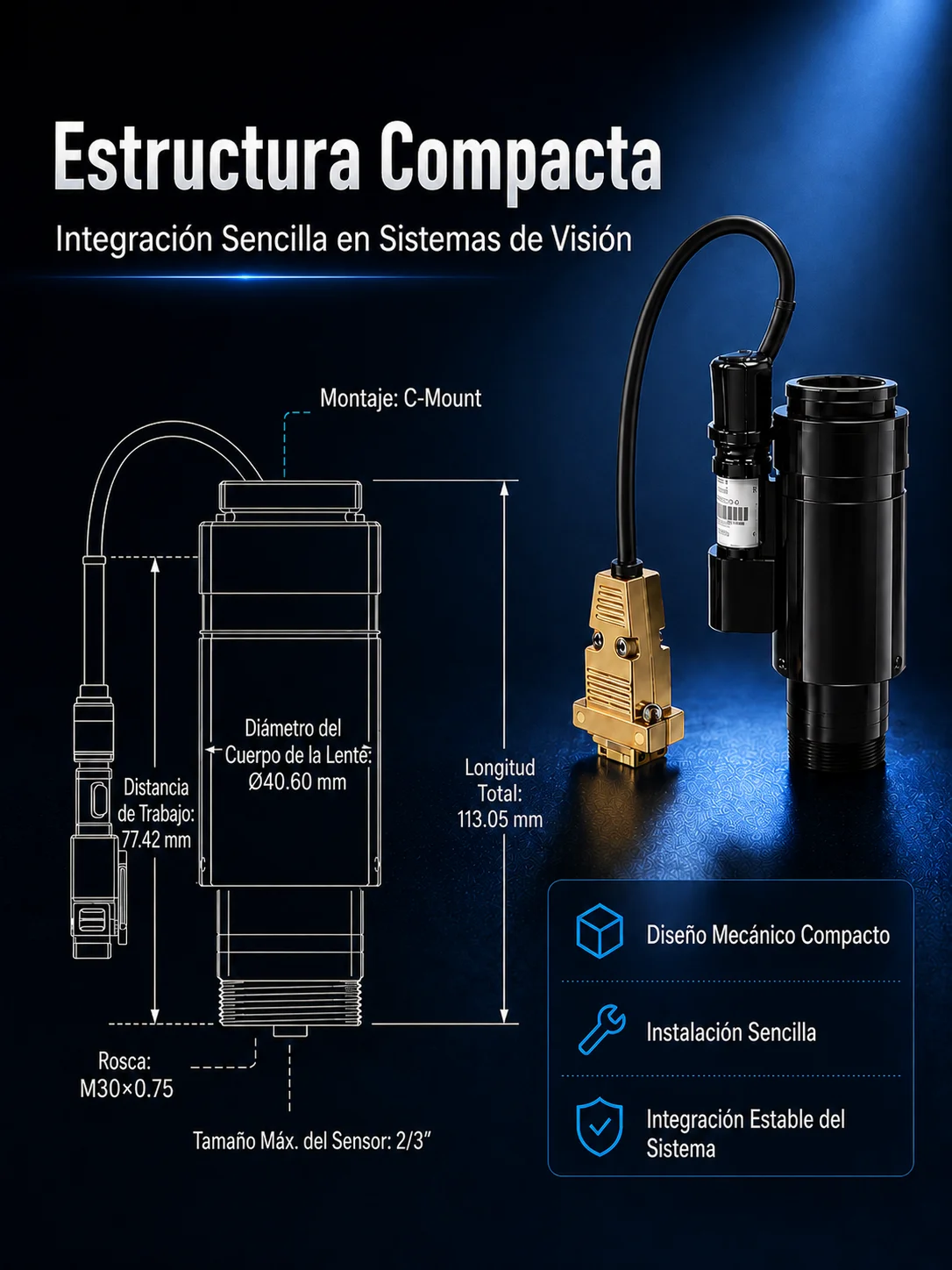

Su estructura facilita la instalación en microscopios industriales, equipos de medición y estaciones de inspección con espacio limitado.

Aspectos técnicos destacados

Repetibilidad del aumento

Las posiciones mecánicas reducen la variación producida por ajustes manuales libres y facilitan la repetición de una condición de inspección.

Cambio rápido entre vista general y detalle

Las posiciones de menor aumento permiten localizar la pieza o revisar una zona amplia. Las posiciones superiores permiten analizar áreas más pequeñas con mayor detalle.

Mejor observación de superficies reflectantes

La iluminación coaxial puede facilitar la visualización de pistas metálicas, contactos, superficies pulidas, piezas planas y materiales con reflexión especular.

Iluminación más uniforme

En aplicaciones adecuadas, la trayectoria coaxial ayuda a distribuir la luz sobre la zona observada y a mejorar el contraste de determinados detalles.

Ajuste eficiente para productos repetitivos

Resulta especialmente útil cuando se inspeccionan repetidamente piezas similares o cuando el proceso requiere alternar entre varios aumentos definidos.

Campo de visión adaptable

El campo de visión cambia según la posición de aumento y el tamaño del sensor. Un aumento bajo muestra una zona más amplia; un aumento alto muestra una zona menor con mayor detalle.

Resolución dependiente del aumento

Los materiales técnicos indican un rango de resolución de referencia aproximado de 13 μm a 3,05 μm. El resultado final depende también de la cámara, el tamaño de píxel, la iluminación y el contraste del objeto.

Campo de visión de referencia

Con una cámara de 2/3″, los valores de referencia indicados son:

• Diagonal: 18,97–1,47 mm

• Horizontal: 15,17–1,17 mm

• Vertical: 11,38–0,88 mm

Los valores finales deben confirmarse según la cámara y la posición de aumento seleccionadas.

Adecuado para medición óptica

La combinación de diseño telecéntrico, alta resolución y baja distorsión puede utilizarse en sistemas de medición. La precisión final depende de la calibración, la cámara, el software, la iluminación y la estabilidad mecánica.

Fuente de luz configurable

El lente incorpora la trayectoria óptica coaxial. La fuente de luz, el color, la potencia, el controlador y el tipo de conexión deben seleccionarse según el material inspeccionado.

Para completar la configuración óptica, consulte nuestros objetivos y accesorios de visión artificial.

Integración sencilla

La montura C-Mount y el diseño compacto facilitan la integración en cámaras industriales, microscopios, equipos de medición y estaciones de visión artificial.

Para ampliar la información sobre la selección de óptica, cámara e iluminación, consulte los fundamentos de visión artificial de EMVA.

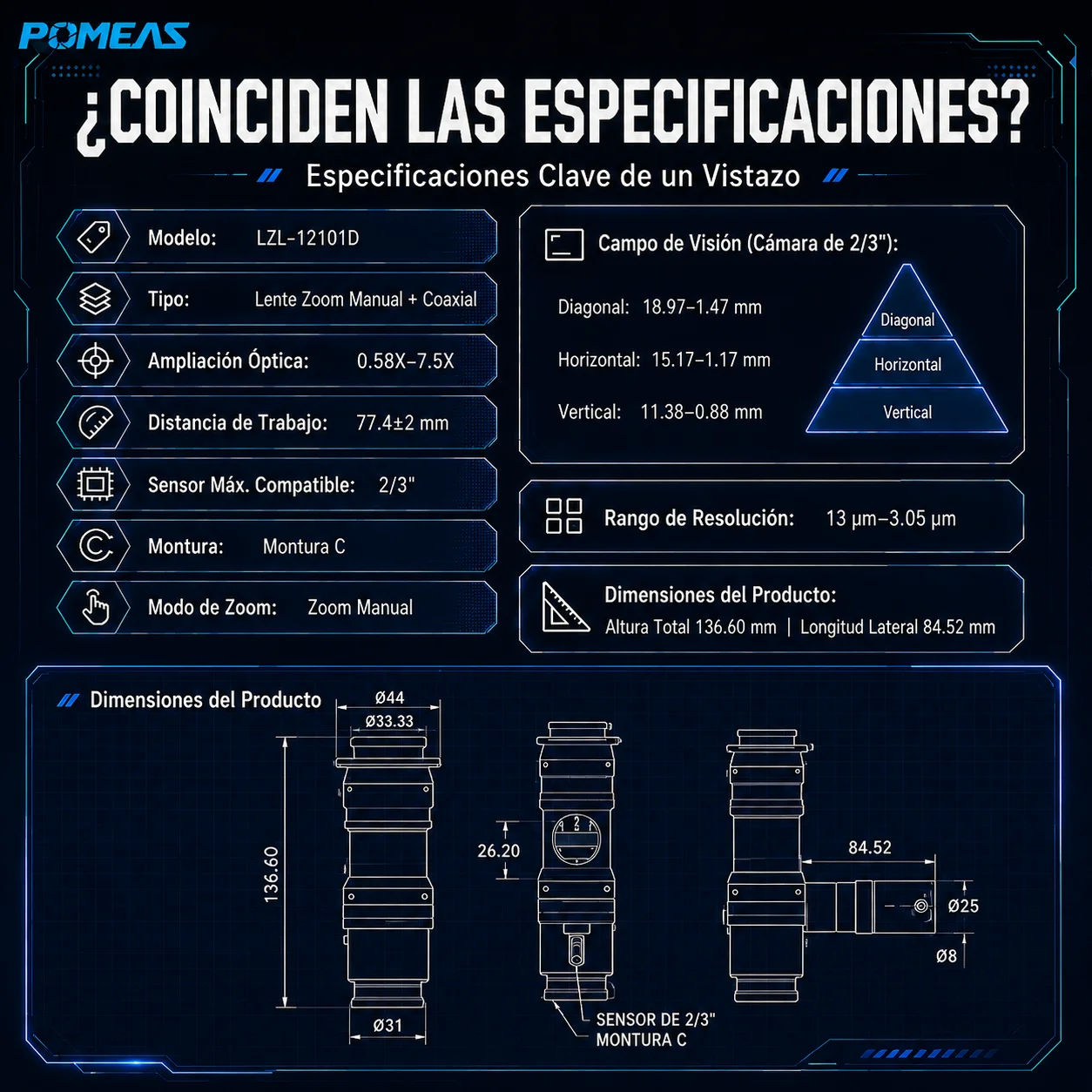

Especificaciones principales

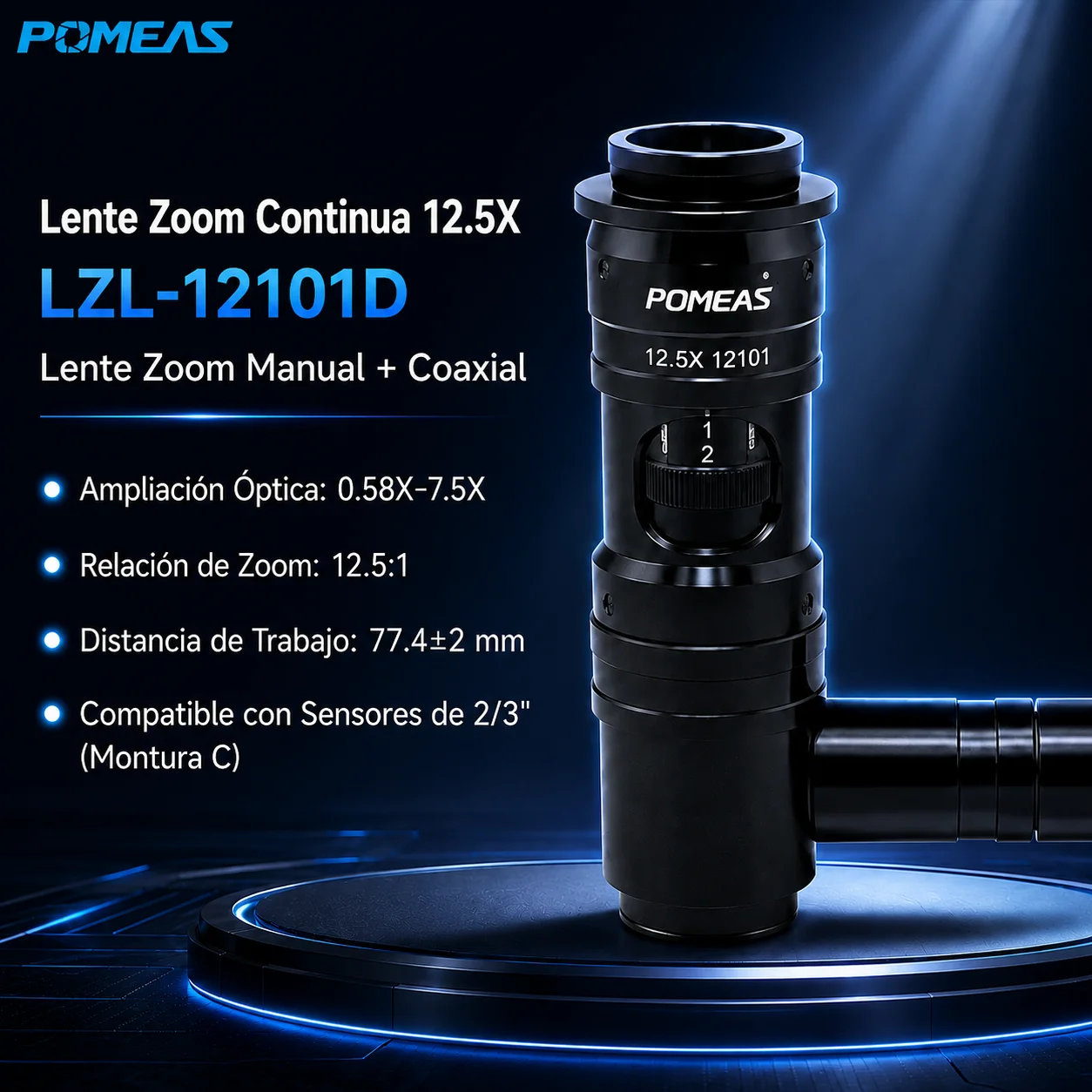

Modelo: PMS-LZL-12101D

Tipo de producto: Lente zoom industrial coaxial

Modo de zoom: Ajuste manual

Rango de aumento: 0,58×–7,5×

Relación de zoom: 12,5:1

Posiciones de aumento: 15 posiciones mecánicas

Sistema de iluminación: Trayectoria de iluminación coaxial

Diseño óptico: Telecéntrico

Sensor máximo compatible: Hasta 2/3″

Distancia de trabajo nominal: 77,4±2 mm

Montura: C-Mount

FOV diagonal de referencia: 18,97–1,47 mm

FOV horizontal de referencia: 15,17–1,17 mm

FOV vertical de referencia: 11,38–0,88 mm

Rango de resolución de referencia: 13 μm–3,05 μm

Características: Alta resolución, baja distorsión y estructura compacta

Control motorizado: No incluido en la configuración estándar

Marca: POMEAS

Aplicaciones: Inspección, medición, microscopía y visión artificial

Nota: El campo de visión, la resolución, la fuente de luz y la compatibilidad de la cámara deben confirmarse según la configuración completa del sistema.

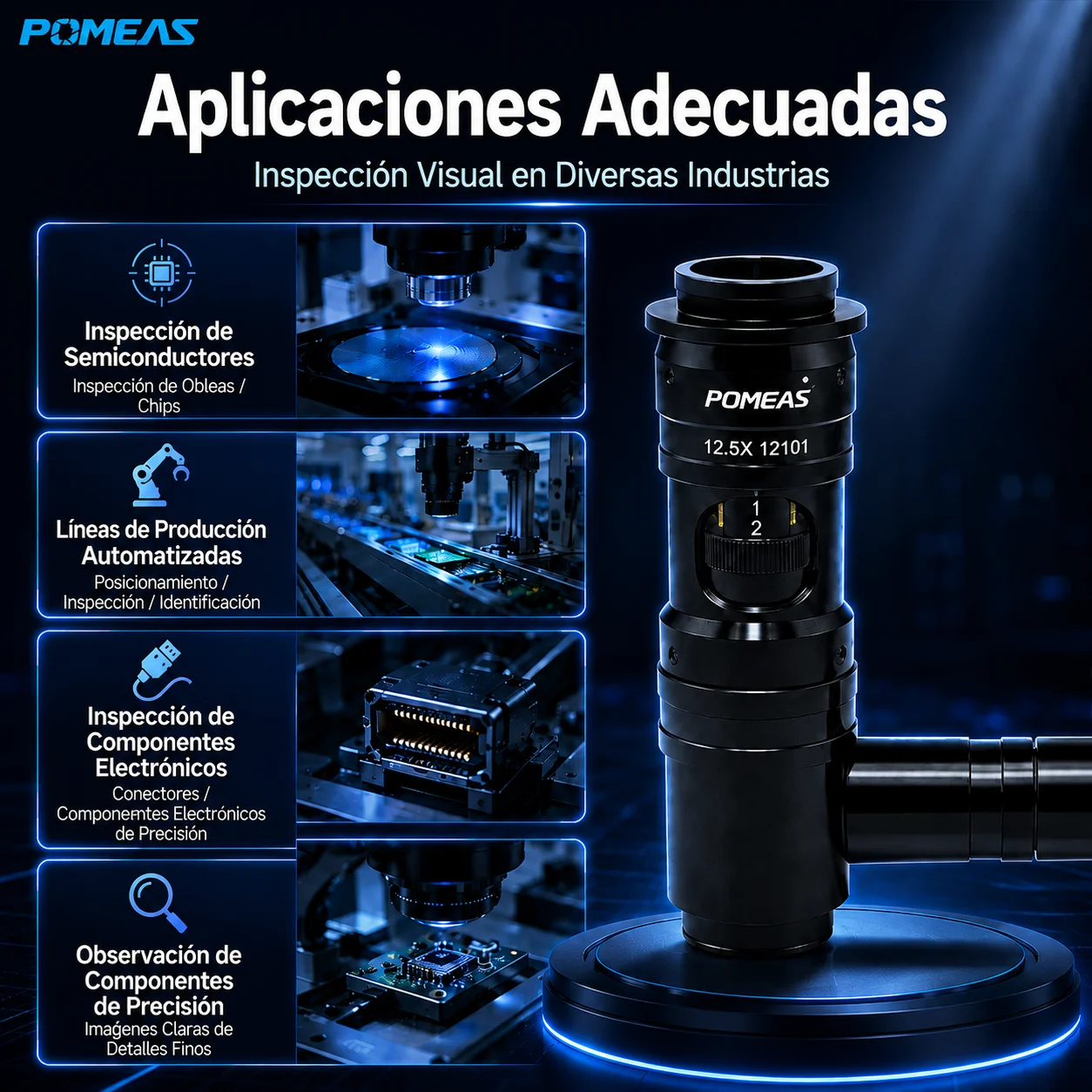

Aplicaciones típicas

Inspección de placas PCB

Permite cambiar entre una vista general de la placa y aumentos superiores para observar pistas, soldaduras, componentes y conectores.

Inspección de componentes electrónicos

Adecuado para observar chips, terminales, contactos, caracteres, conectores y posiciones de montaje.

Inspección de semiconductores

Puede utilizarse para observar patrones, bordes, superficies y detalles visibles en componentes semiconductores.

Inspección repetitiva de productos

Las posiciones mecánicas facilitan la repetición de una configuración cuando se inspeccionan productos iguales o procesos estandarizados.

Inspección de superficies metálicas

La trayectoria coaxial puede mejorar la visibilidad de detalles en superficies planas, pulidas o reflectantes.

Inspección de herramientas de precisión

Adecuado para observar filos, puntas, desgaste, grietas, rebabas y pequeños defectos en brocas, cuchillas y herramientas.

Medición de piezas pequeñas

Puede integrarse en sistemas destinados a observar contornos, orificios, bordes, distancias y características geométricas.

Inspección de conectores y contactos

Facilita la observación de pines, terminales, contactos eléctricos y posibles defectos de montaje.

Detección de defectos superficiales

Puede utilizarse para inspeccionar arañazos, grietas, rebabas, manchas, deformaciones y otros defectos visibles.

Microscopía industrial

Permite alternar entre una vista general y diferentes niveles de observación detallada durante tareas de análisis y montaje.

Posicionamiento por visión artificial

Puede integrarse en sistemas de reconocimiento, alineación, posicionamiento y guiado visual.

Control de presencia y orientación

Adecuado para comprobar si una pieza está presente, correctamente orientada o instalada en la posición prevista.

Control de calidad

Puede utilizarse en estaciones que verifican la forma, posición, dimensiones y apariencia de componentes.

Investigación y desarrollo

Adecuado para laboratorios, estaciones de prueba, análisis de muestras y documentación óptica.

Preguntas frecuentes

¿Cuál es el rango de aumento?

El lente ofrece un rango de aumento de 0,58× a 7,5× y una relación de zoom de 12,5:1.

¿Qué significa que tenga 15 posiciones?

Dispone de 15 posiciones mecánicas de aumento que facilitan la selección repetible de diferentes condiciones de observación.

¿Las posiciones permiten volver al mismo aumento?

Las posiciones mecánicas están diseñadas para ayudar a volver a una configuración utilizada anteriormente. La repetibilidad final también depende del montaje y del uso del sistema.

¿El zoom es manual o motorizado?

El PMS-LZL-12101D utiliza zoom manual. No debe anunciarse como un modelo motorizado estándar.

¿Puede cambiar automáticamente entre posiciones?

La configuración estándar requiere ajuste manual. Para cambios automáticos debe seleccionarse una versión motorizada o un mecanismo compatible.

¿Qué ventaja ofrece la iluminación coaxial?

La trayectoria coaxial dirige la luz hacia el objeto a través del eje óptico y puede mejorar la observación de superficies planas, metálicas o reflectantes.

¿La fuente de luz coaxial está incluida?

La trayectoria óptica coaxial forma parte del lente. La inclusión de la fuente de luz, el controlador, la potencia y el tipo de conexión debe confirmarse antes del pedido.

¿Qué tamaño de sensor es compatible?

Puede utilizarse con cámaras industriales con sensores de hasta 2/3″.

¿Qué montura utiliza?

El lente utiliza montura C-Mount.

¿Cuál es la distancia de trabajo?

La distancia de trabajo nominal es de 77,4±2 mm.

¿Cuál es el campo de visión?

Con un sensor de 2/3″, el campo horizontal de referencia varía aproximadamente entre 15,17 y 1,17 mm. El valor depende del aumento seleccionado.

¿Es adecuado para superficies reflectantes?

Puede ser adecuado gracias a la iluminación coaxial. El resultado depende del acabado, el material, la fuente de luz y el defecto que se desea observar.

¿Puede utilizarse para inspección de PCB?

Sí. Puede utilizarse para observar pistas, componentes, soldaduras, conectores y otras zonas de placas PCB.

¿Es adecuado para medición?

Puede formar parte de un sistema de medición óptica. La precisión final depende de la calibración, la cámara, la iluminación, el software y la estabilidad del equipo.

¿Puede detectar defectos de 3,05 μm?

El valor de 3,05 μm es una referencia óptica indicada para determinadas condiciones. No garantiza automáticamente la detección de defectos de ese tamaño en cualquier sistema.

¿Puede instalarse en una estación automatizada?

Sí. Su diseño compacto facilita la integración mecánica, aunque el cambio de aumento de la configuración estándar es manual.

¿Cuál es la diferencia respecto al PMS-LZL-12101?

El PMS-LZL-12101 es la versión coaxial de zoom continuo manual. El PMS-LZL-12101D añade posiciones mecánicas para mejorar la repetibilidad del aumento.

¿Cuál es la diferencia respecto a una versión motorizada?

La versión motorizada utiliza un sistema eléctrico para modificar el aumento. El PMS-LZL-12101D requiere selección manual de la posición.

¿Qué datos debo proporcionar para seleccionar el lente?

Para recomendar una configuración adecuada, indique:

• Modelo y resolución de la cámara

• Tamaño del sensor y tamaño de píxel

• Campo de visión requerido

• Distancia de trabajo disponible

• Tamaño de la pieza

• Tamaño mínimo del detalle o defecto

• Posiciones de aumento necesarias

• Tipo de material y acabado superficial

• Precisión de medición requerida

• Color y tipo de iluminación

• Espacio disponible para la instalación

• Necesidad de ajuste manual o motorizado

¿POMEAS puede ayudar con la selección?

Sí. POMEAS puede evaluar la cámara, el campo de visión, la distancia de trabajo, el tipo de superficie, la iluminación y el tamaño mínimo del detalle. Consulte nuestro servicio de selección y soporte técnico para confirmar la configuración adecuada.

¿Necesita confirmar la configuración?

Envíenos el modelo de la cámara, el tamaño del sensor, el campo de visión, la distancia de trabajo, el tipo de superficie y las posiciones de aumento necesarias. Nuestro equipo le ayudará a confirmar la configuración óptica y mecánica.

Solicitar cotización y confirmar compatibilidad
