工业连续变倍镜头｜同轴照明高分辨率成像

产品介绍

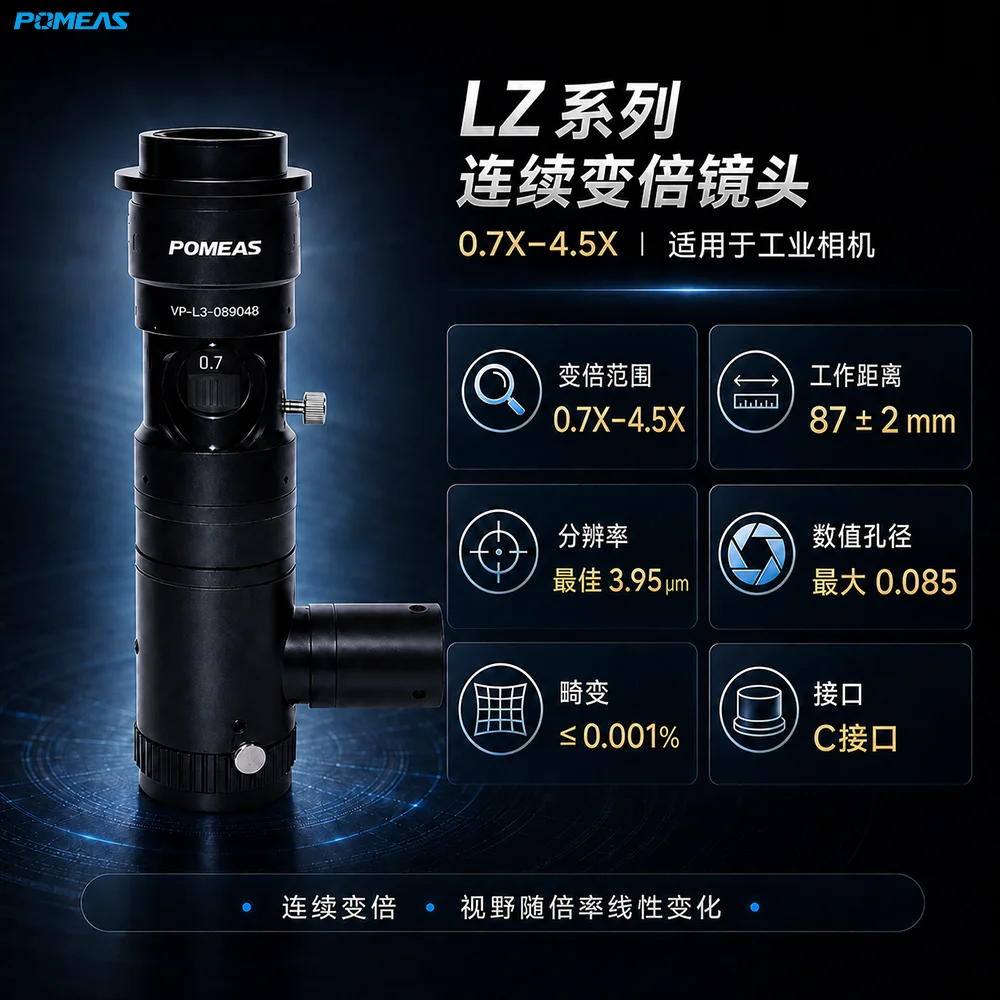

POMEAS高分辨率连续变倍镜头是一款面向工业机器视觉、自动化检测和精密观察应用的光学成像产品。镜头提供0.7X–4.5X光学放大倍率，变倍比为6.5:1，可在较大视野观察与局部细节放大之间灵活切换，减少检测过程中频繁更换镜头的需求。

产品工作距离为87±2 mm，最大兼容2/3英寸工业相机，采用标准C型接口，便于与常见工业相机、视觉检测设备和自动化系统集成。镜头配备同轴落射照明、机械倍率定位和3 mm微调结构，可满足半导体、电子通讯、精密零件及工业自动化领域的成像需求。

主要特点

0.7X–4.5X连续变倍

在不更换镜头的情况下，可根据产品尺寸和检测区域调整放大倍率，兼顾大视野定位与局部细节观察。

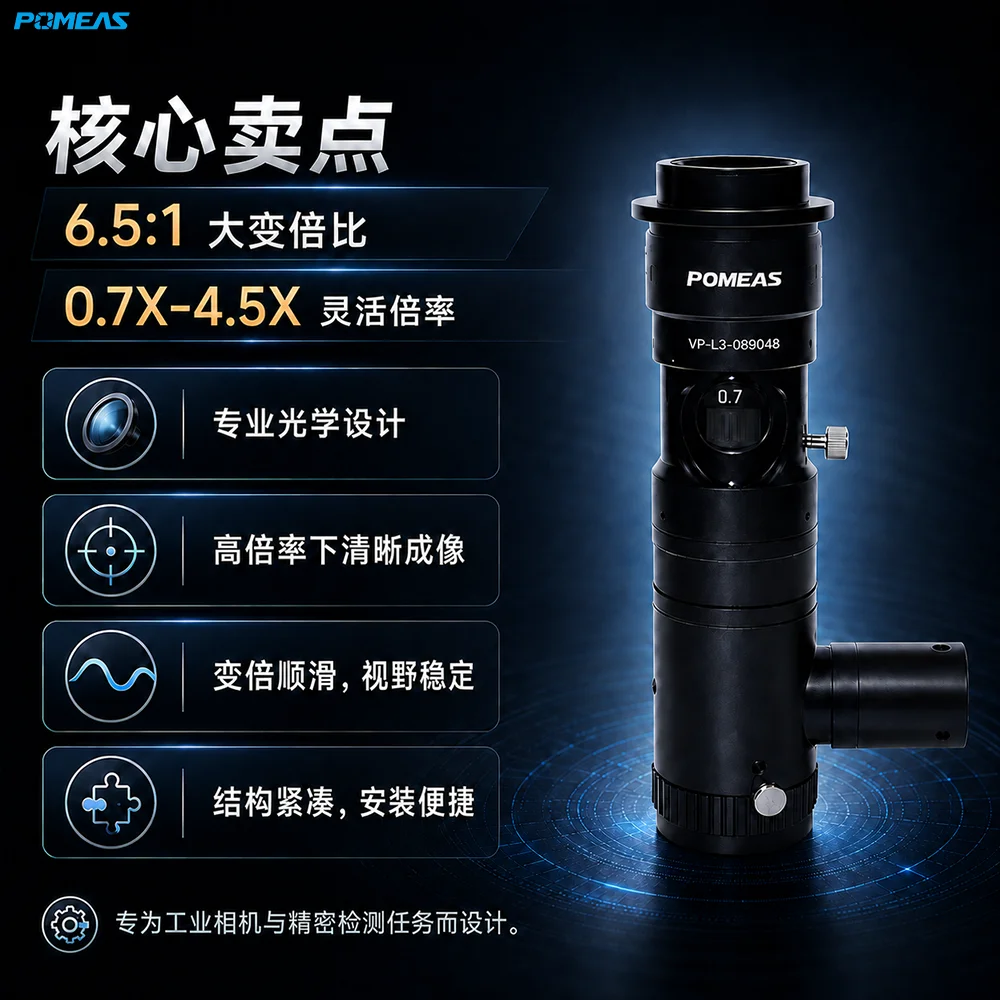

6.5:1光学变倍比

较宽的倍率覆盖范围适用于多种尺寸工件，可减少设备配置多支定倍镜头的需求，提高视觉系统的使用灵活性。

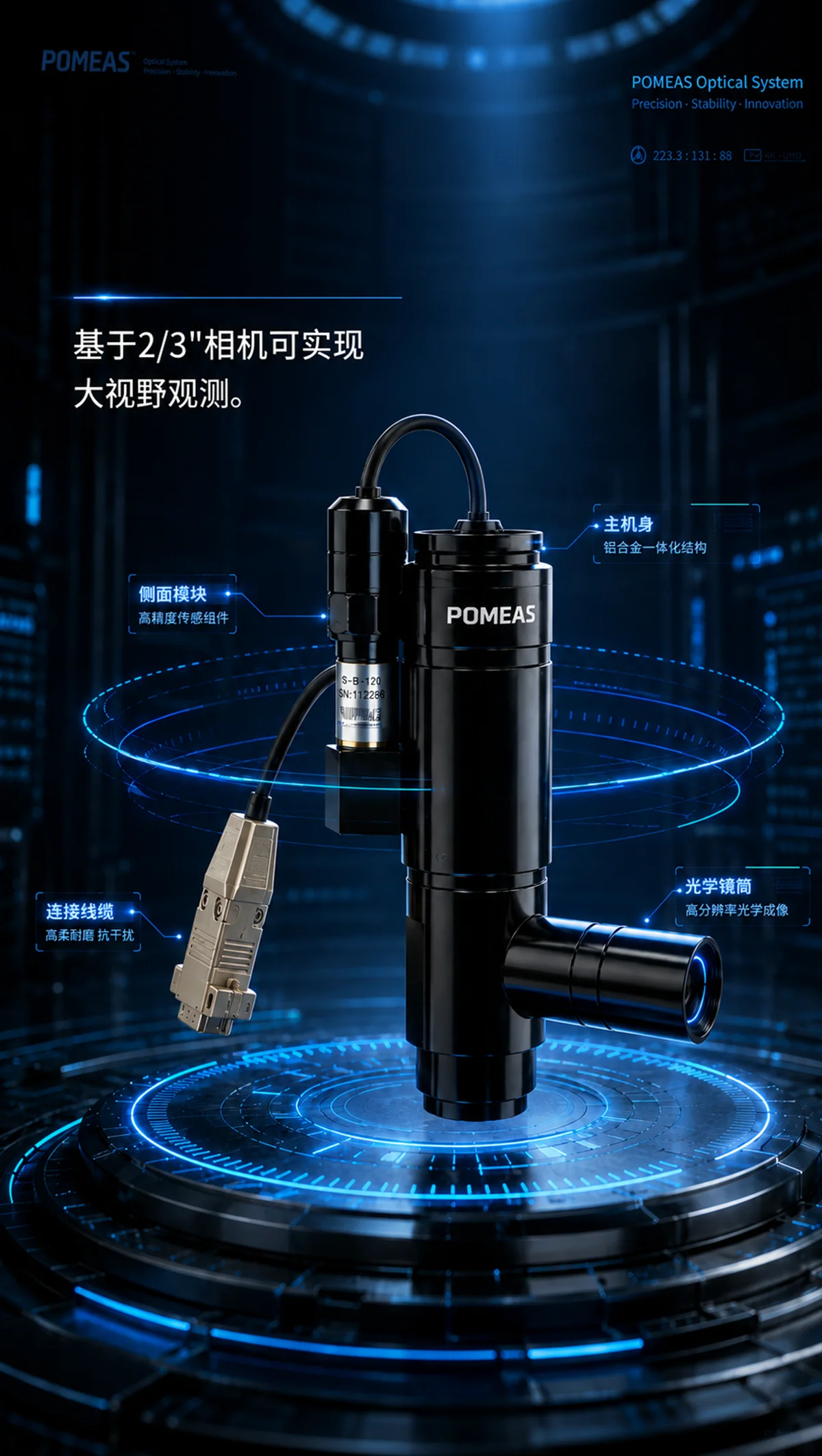

支持2/3英寸工业相机

最大兼容2/3英寸传感器，同时可搭配1/2英寸、1/3英寸等规格的工业相机，方便根据视野和分辨率要求进行选型。

87±2 mm工作距离

稳定的工作距离便于在镜头与工件之间布置照明、治具和自动化机构，适合设备集成及固定工位检测。

标准C型接口

可与常见C接口工业相机连接，便于应用于机器视觉、显微观察和自动化成像系统。

紧凑机械结构

镜头整体结构紧凑，便于安装在空间有限的自动化设备、检测工位和视觉模组中。

技术亮点

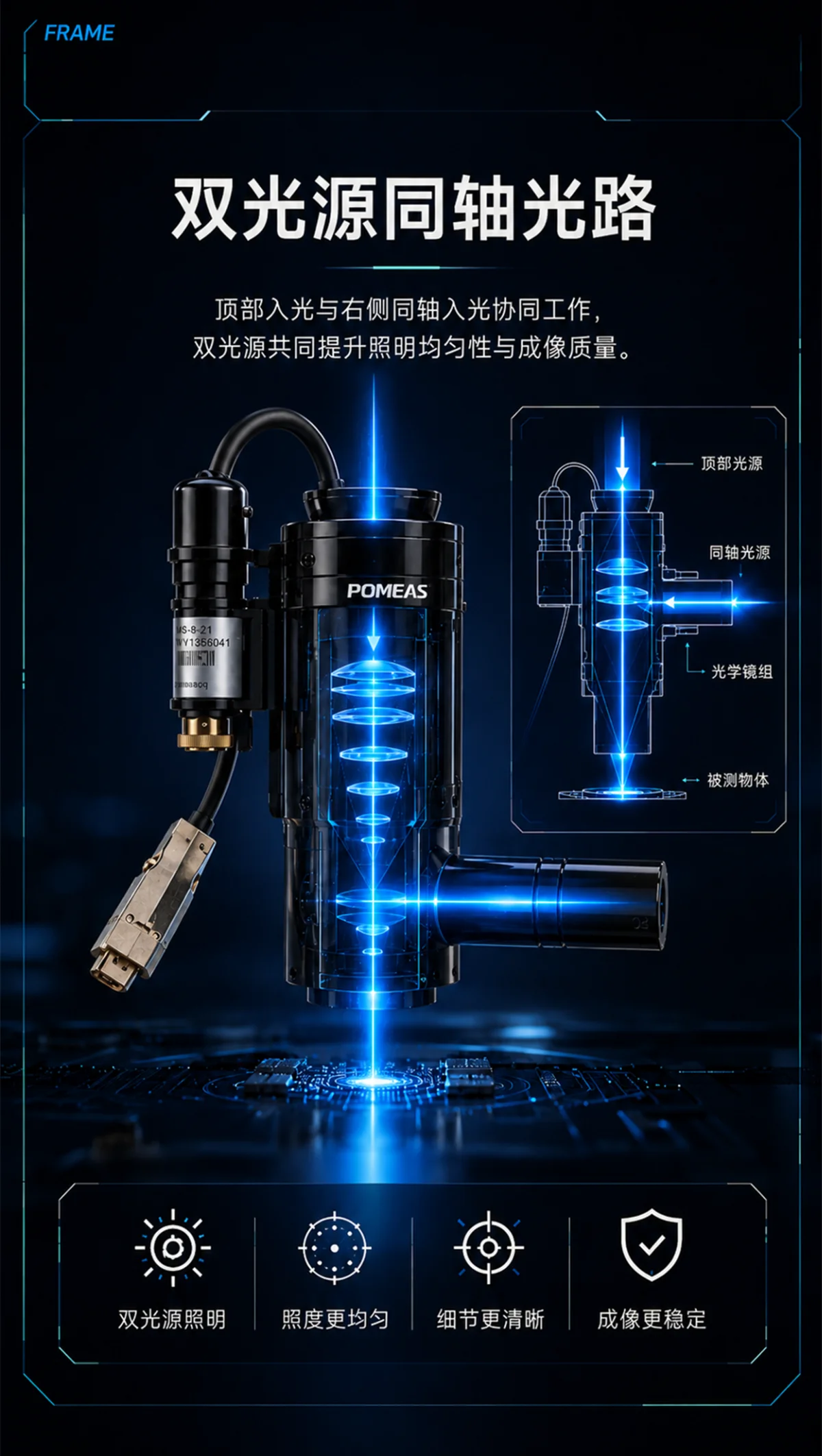

同轴落射照明

镜头采用同轴落射照明设计，使照明方向与相机成像方向基本一致。与普通侧向照明相比，同轴照明能够减少工件表面的明显阴影和局部暗区，使字符、划痕、边缘及平面特征更加清晰。

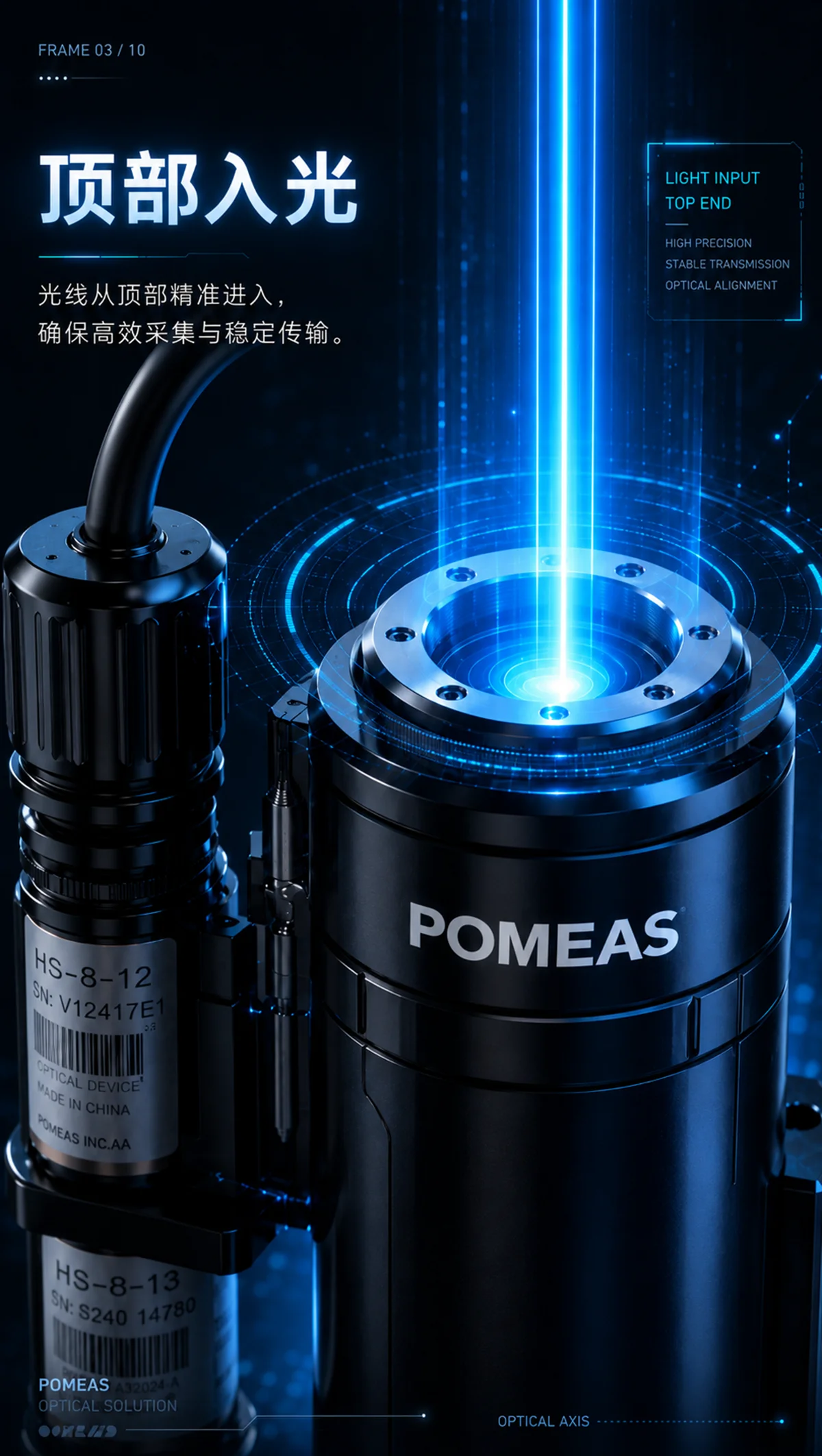

产品采用无限远平行光入射和均匀照明设计，特别适合搭配高分辨率工业相机，用于观察金属、晶圆、PCB及其他具有一定反光特性的平面产品。

机械倍率定位

镜头支持6段或9段机械倍率定位，可将常用倍率设置在固定位置。操作人员切换不同产品或检测项目时，可以快速返回预设倍率，减少人工反复调节产生的倍率偏差。

机械结构采用高硬度合金材料，具有较好的结构稳定性和耐用性，适合需要频繁调节倍率的自动化检测环境。

3 mm精密微调

镜头提供3 mm微调范围，可在完成主要安装定位后，对焦点位置进行细微调整，使被测物表面的字符、轮廓和缺陷特征保持清晰。

精密配合结构有助于减少机械间隙，使镜头在不同调节位置保持稳定，降低调节过程对成像效果的影响。

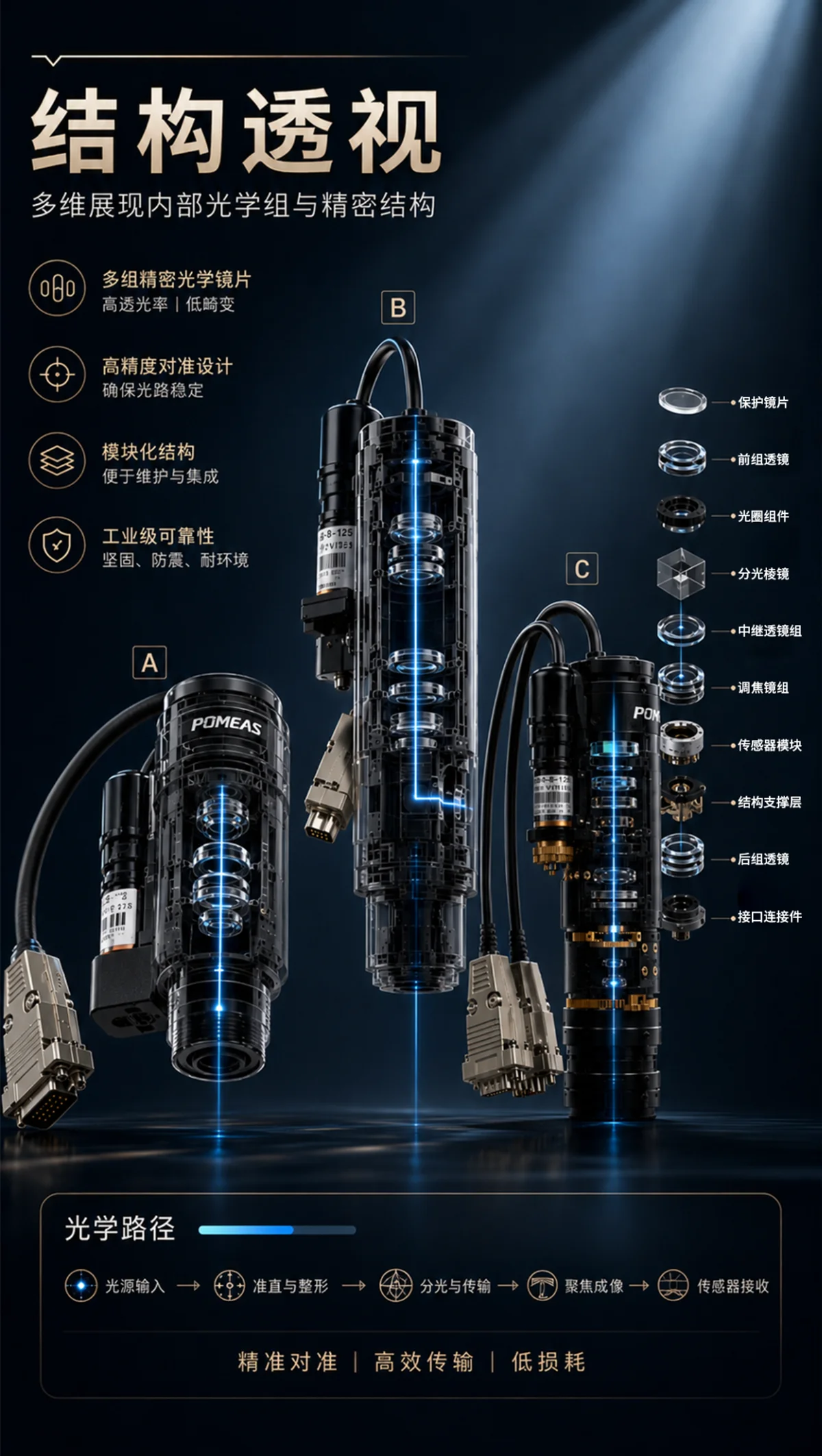

高分辨率光学成像

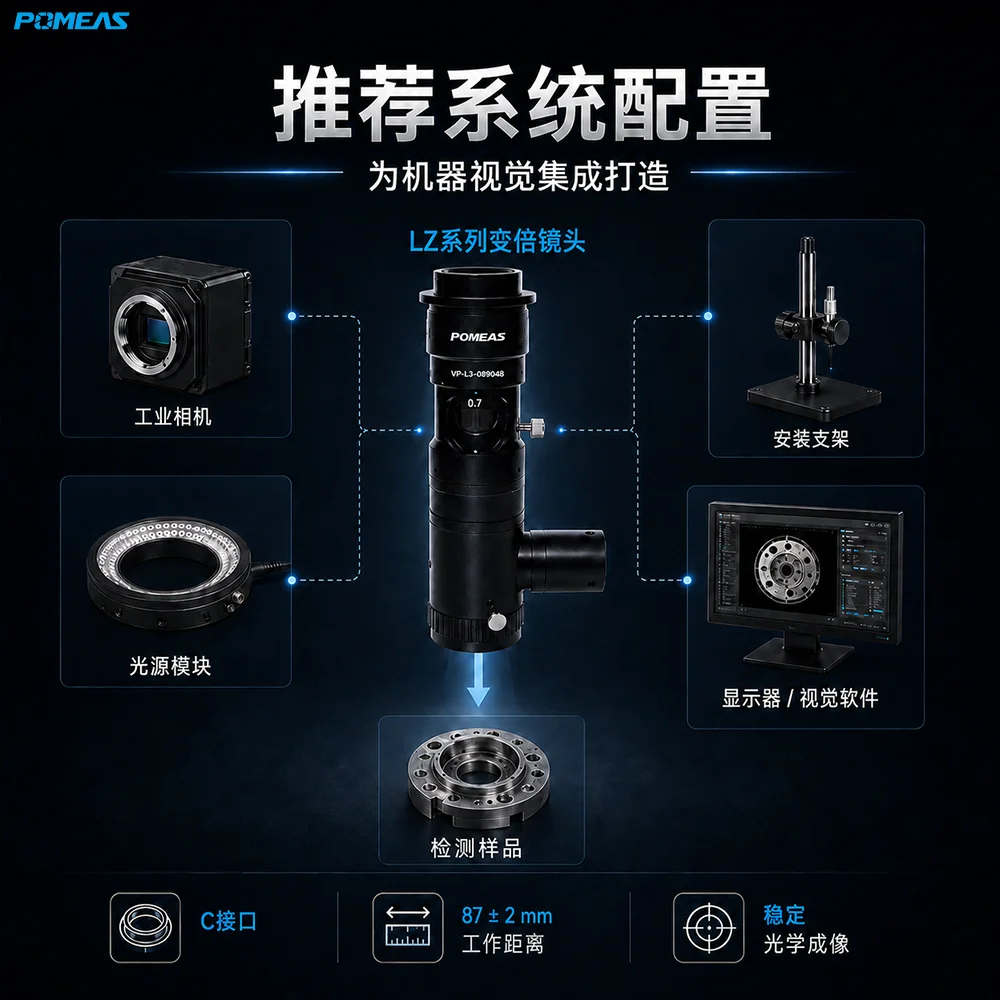

镜头采用专业光路设计，可在不同倍率下获得清晰、稳定的图像。搭配合适的工业相机和机器视觉照明系统后，可用于产品定位、外观检查、字符识别、边缘提取和微小特征观察。

规格参数

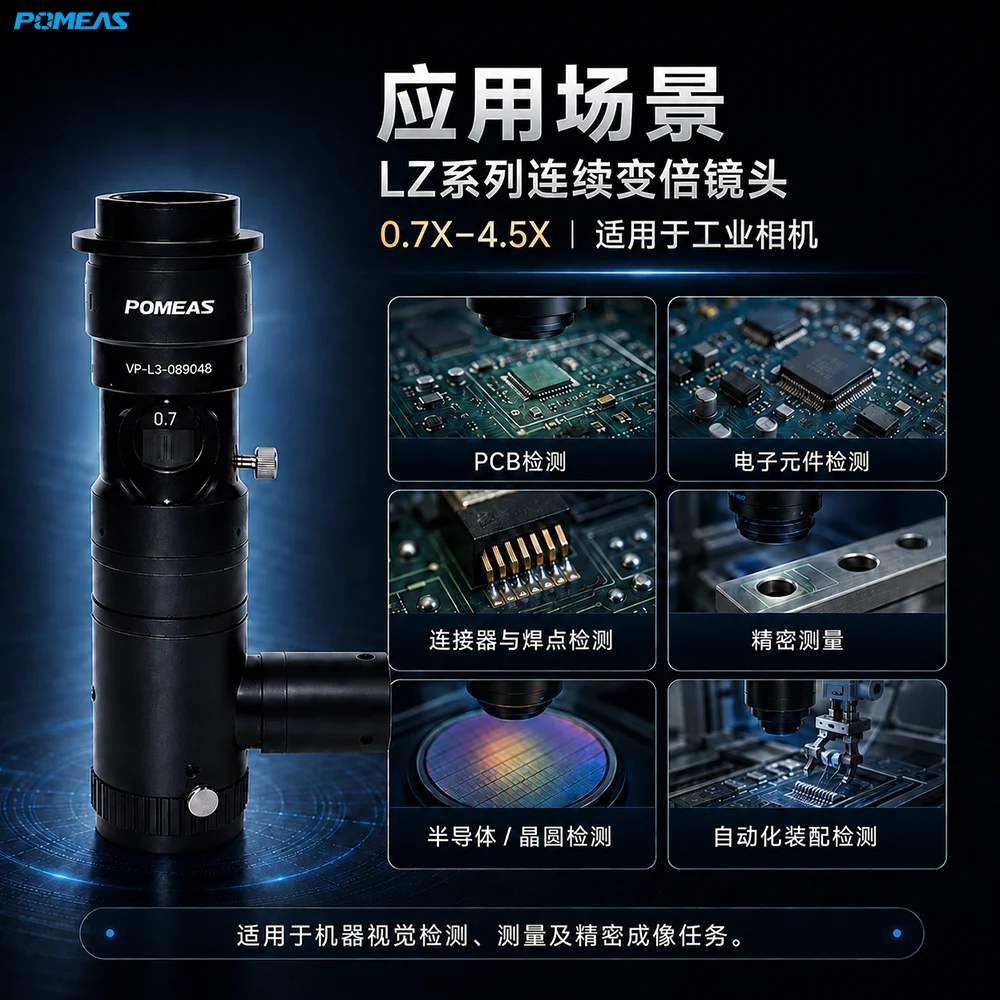

典型应用

半导体检测

适用于晶圆、芯片、封装元件、引脚和焊点的外观观察，可用于识别表面划痕、污染、破损、偏移和字符信息。

PCB及电子元件检测

可用于PCB焊点、线路、连接器、端子、元器件和电子模组的视觉检查，帮助识别缺件、错位、焊接异常及表面缺陷。

精密零件外观检测

适用于金属零件、塑料零件、五金件和小型精密组件，可观察产品边缘、孔位、加工纹理、字符、划痕和局部缺陷。

机器视觉定位

可应用于自动装配、机械手抓取、产品对位、点胶定位和机器视觉引导系统，为自动化设备提供清晰的产品图像。

字符与标记识别

适用于产品表面的二维码、条形码、激光标记、序列号、丝印字符及刻印信息识别。

显微观察与图像采集

可用于实验室观察、研发分析、教学演示和工业显微成像，通过连续变倍快速定位目标并放大局部细节。

该系列主要面向半导体、工业自动化、电子和通讯等行业。

选型与使用说明

实际成像视野会受到镜头倍率、相机传感器尺寸和安装距离影响。低倍率适合观察较大区域，高倍率适合观察局部细节。

建议根据以下信息进行选型：

被测产品尺寸和最小检测特征；

工业相机传感器尺寸与像素；

需要覆盖的检测视野；

镜头安装空间和工作距离；

产品表面反光情况；

是否需要固定倍率重复切换；

是否需要同轴照明观察平面特征。

对于精度要求较高的检测项目，建议先提供工件图片、检测视野、最小缺陷尺寸、相机型号和安装空间，由技术人员进行成像验证。

常见问题（FAQ）

1. 这款镜头的放大倍率是多少？

镜头的光学放大倍率为0.7X–4.5X，变倍比为6.5:1，可在大视野观察与局部细节放大之间连续调节。

2. 镜头可以搭配多大的工业相机？

产品最大兼容2/3英寸传感器，也可以搭配1/2英寸和1/3英寸工业相机。不同传感器尺寸对应的实际视野范围不同。

3. 镜头采用什么接口？

镜头采用标准C型接口，可搭配常见C接口工业相机使用。

4. 工作距离是多少？

标准工作距离为87±2 mm。安装时应以被测物表面到镜头指定工作位置的距离为准，并预留光源、治具和调节机构的空间。

5. 这款镜头是自动变倍还是手动变倍？

该型号采用手动变倍方式，适合由操作人员根据检测产品和视野需求调整倍率。

6. 是否支持固定倍率定位？

支持。镜头可提供6段或9段机械定位，方便快速切换和重复返回常用倍率位置。

7. 镜头是否支持焦点微调？

支持。产品配备3 mm微调结构，可用于安装后的细微焦点补偿和清晰度调整。

8. 同轴照明有什么作用？

同轴照明使光线沿相机观察方向照射工件，可减少侧向照明造成的阴影和局部暗区，适合观察平整、光滑或具有一定反光特性的产品表面。

9. 哪些产品适合使用这款镜头？

适合晶圆、芯片、PCB、连接器、金属零件、塑料零件、电子元件及其他小型精密产品的定位、观察和外观检测。

10. 镜头是否包含工业相机和照明控制器？

镜头、工业相机、光源和控制器通常属于不同配置部分。具体是否包含同轴照明光源、相机、转接件和控制器，应以实际报价及订单配置为准。

11. 不同倍率下的视野是否相同？

不同。倍率越低，观察视野通常越大；倍率越高，观察区域越小，但局部细节会更加明显。实际视野还与相机传感器尺寸有关。

12. 如何确认镜头是否适合检测项目？

建议提供被测产品图片、产品尺寸、检测区域、最小缺陷尺寸、相机型号、安装空间及照明要求。对于高精度项目，可先进行样品测试和成像验证。
