4K高清连续变倍工业镜头 1英寸大靶面机器视觉镜头

产品介绍

4K连续变倍工业镜头面向机器视觉、精密检测及工业显微成像应用，采用高分辨率、低畸变光学设计，兼顾大视野观察与细节放大需求。

镜头支持0.68X–5.0X倍率范围，最大适配1英寸Sensor工业相机，采用C-Mount接口，工作距离约80mm。系列提供手动、电动、同轴照明及定格倍率等多种结构，可根据不同设备和检测需求灵活选型。更多同类产品可查看连续变倍工业镜头。

主要特点

4K高清成像

针对高分辨率机器视觉应用设计，可清晰呈现工件边缘、纹理、轮廓及微小特征，满足精密观察和视觉检测需求。

0.68X–5.0X灵活倍率范围

通过倍率调节，可在较大观察视野与局部细节放大之间灵活切换，减少频繁更换镜头带来的操作成本。

最大支持1英寸Sensor

支持较大靶面工业相机，在获得高清图像的同时兼顾更大的有效成像范围，适合大视野检测应用。关于Sensor尺寸与成像视野之间的关系，可参考机器视觉相机Sensor基础资料。

80mm工作距离

为工件、光源、治具及自动化机构预留较充足的安装空间，更方便集成到机器视觉检测设备中。

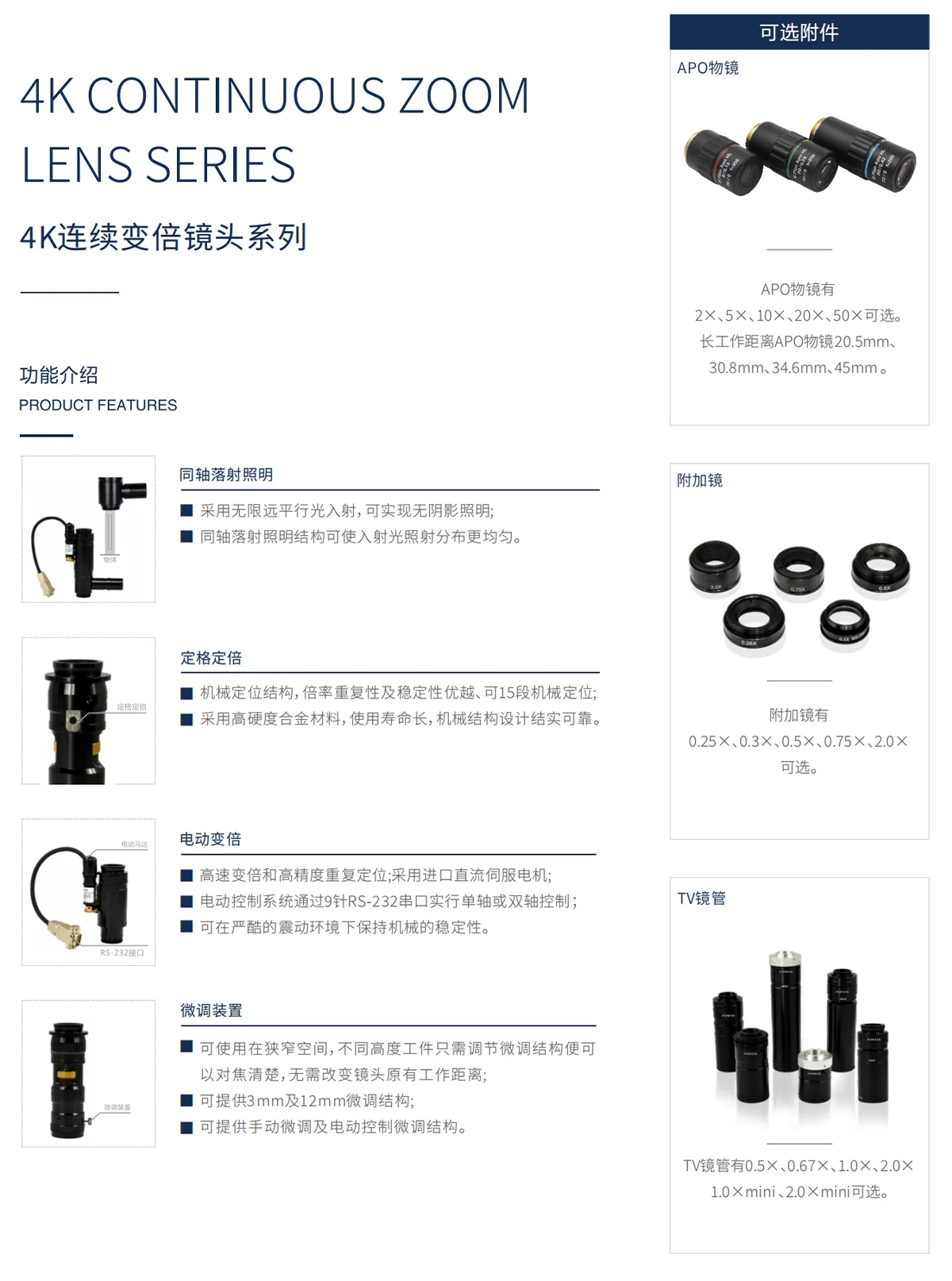

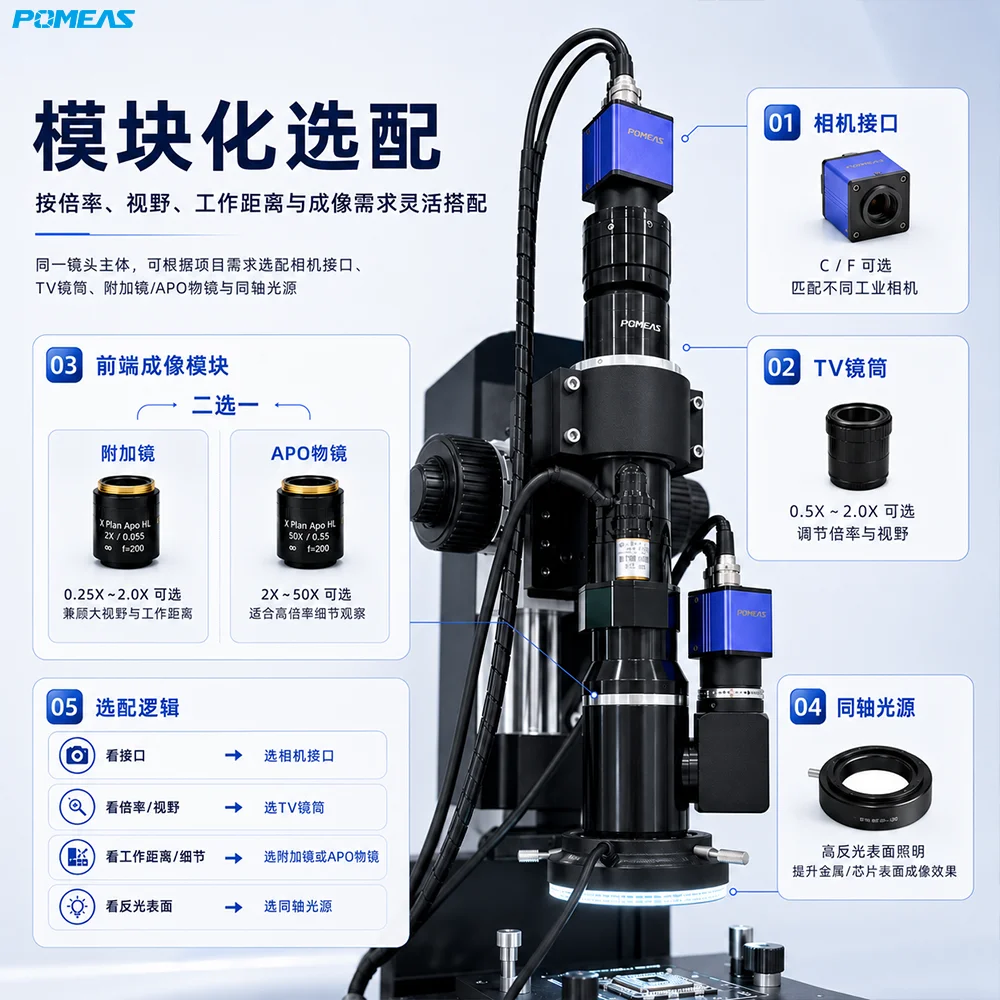

多种结构可选

提供手动标准、手动同轴、定格标准、定格同轴、电动标准及电动同轴等配置，可根据检测方式和自动化程度进行选择。

技术亮点

低畸变光学设计

TV畸变低至0.02%以下，可减少图像边缘形变，对轮廓检测、定位、尺寸分析等应用更加友好。

大靶面与高分辨率兼顾

光学系统最大支持1英寸Sensor，可匹配高分辨率工业相机，提升有效视野利用率和细节表现能力。

连续变倍设计

连续变倍型号支持0.68X–5.0X范围内灵活调整倍率，可根据不同尺寸工件快速调整观察范围。

定格倍率结构可选

对于需要重复使用固定倍率的检测设备，可选择六档定格型号，提高倍率切换的一致性和使用便利性。

同轴照明结构可选

同轴版本适合PCB、金属件、晶圆及其他平整或高反光表面的观察，可配合同轴光改善表面特征显示效果。关于机器视觉中光源与成像效果的关系，可参考AIA机器视觉照明技术资料。

电动变倍结构可选

电动型号适合自动化机器视觉系统，可减少人工调节，更方便集成到多工位检测及自动化设备中。

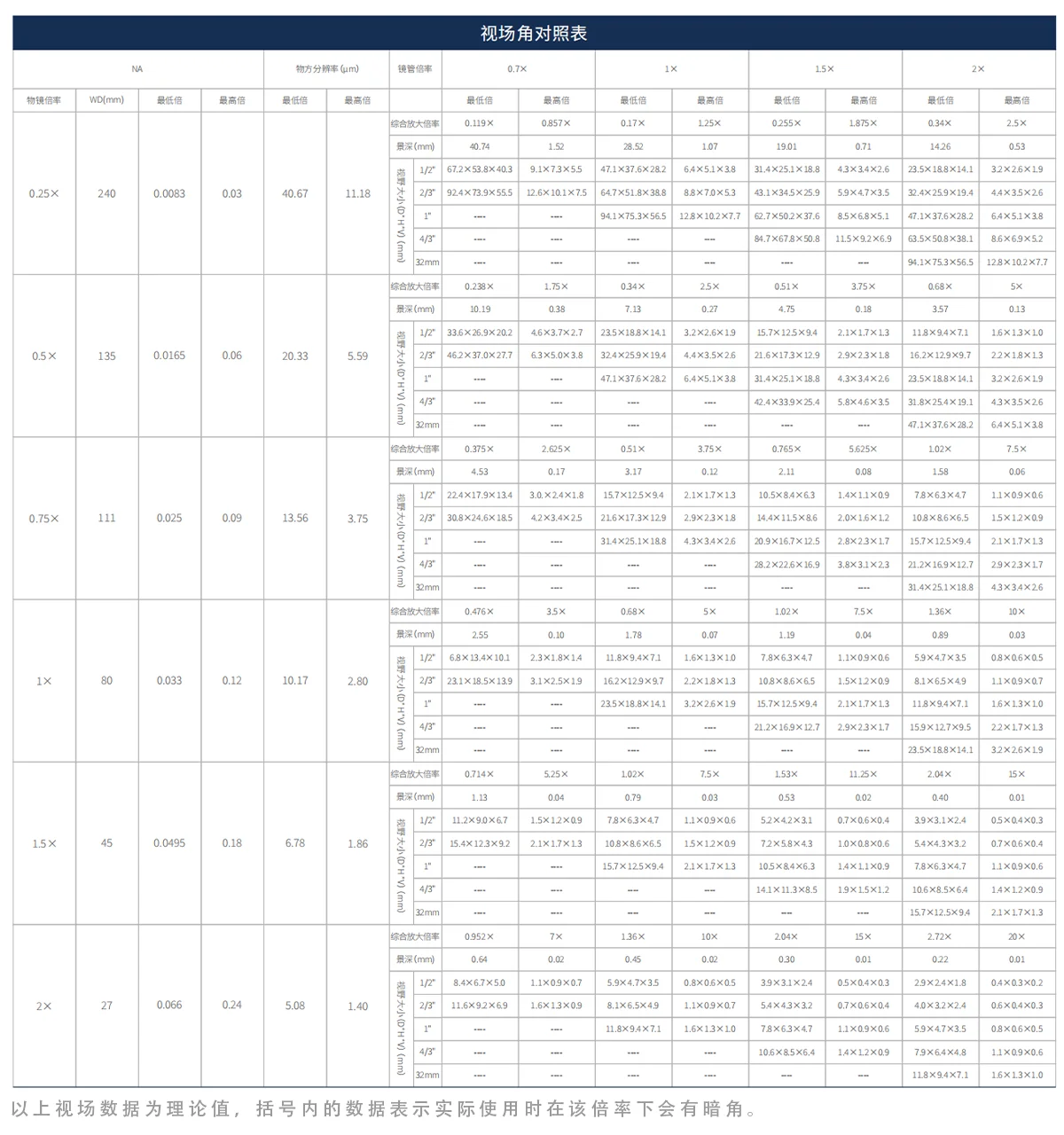

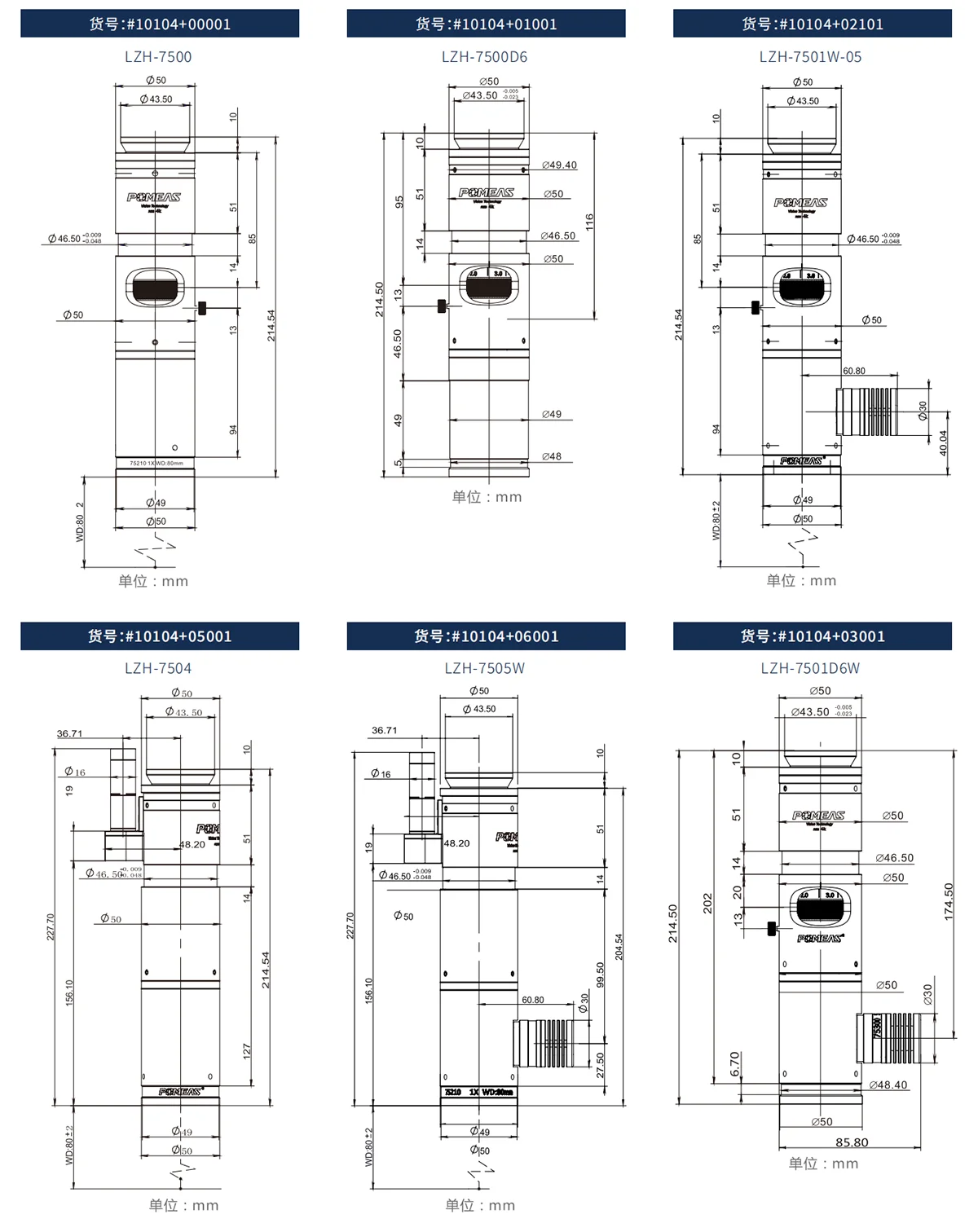

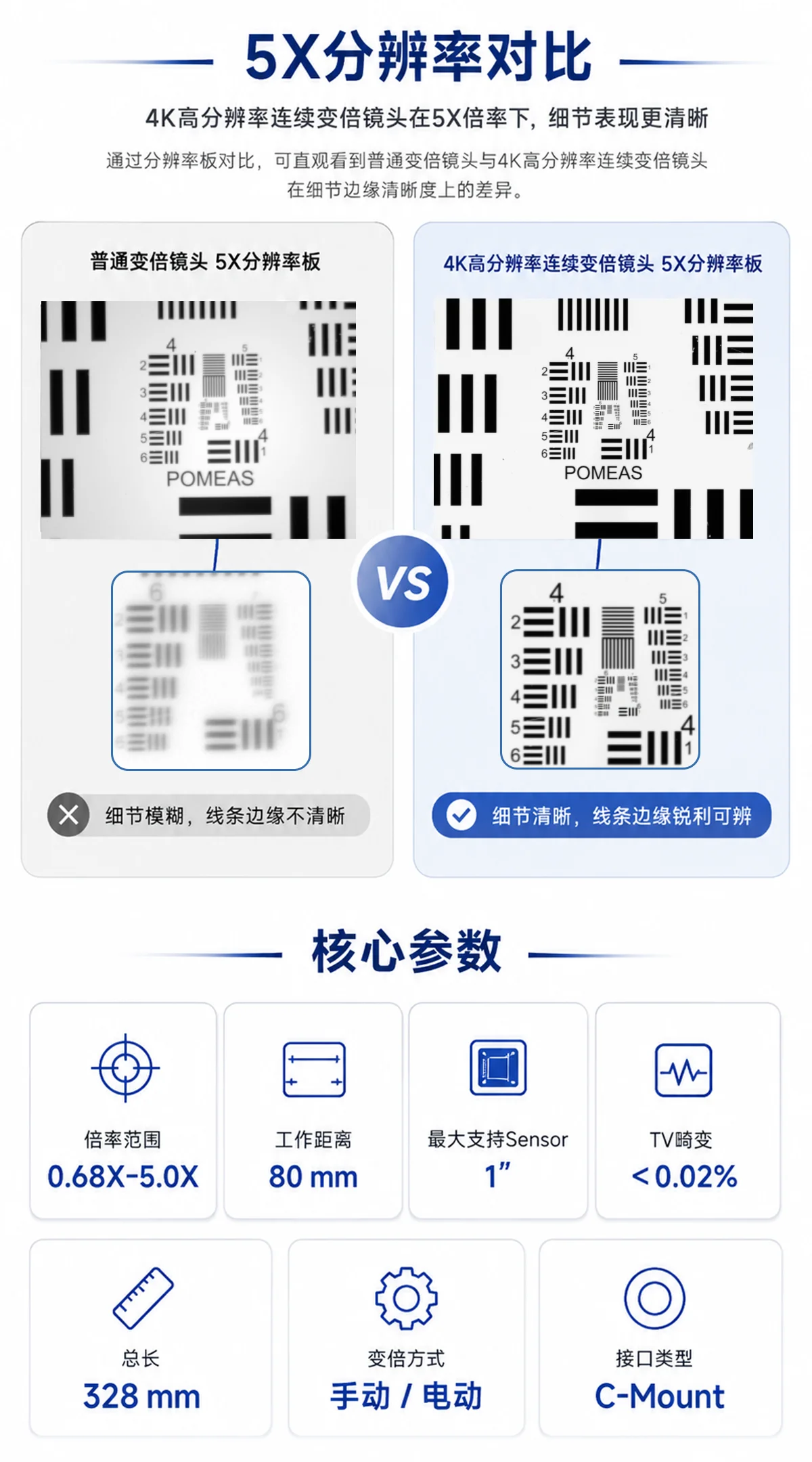

规格参数

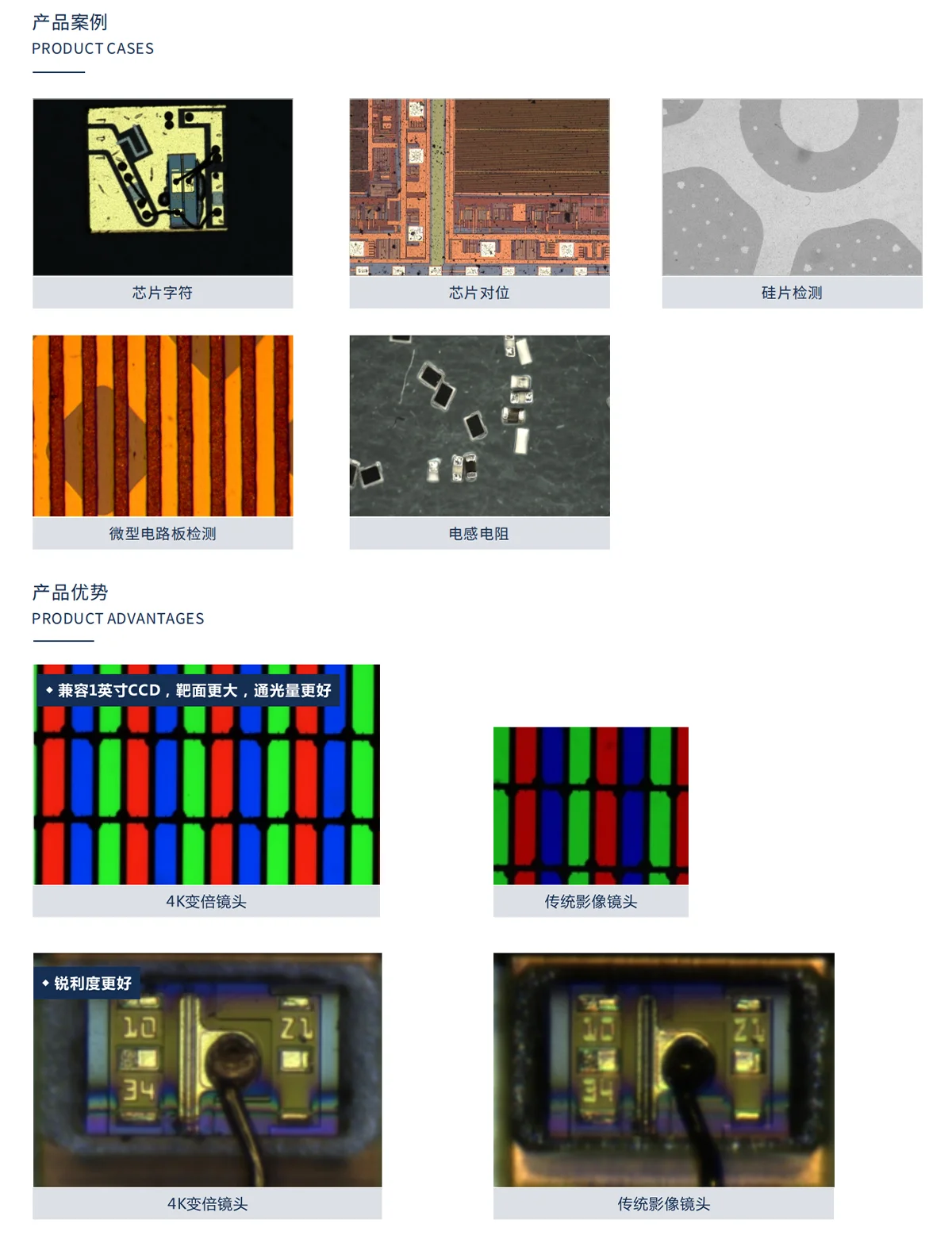

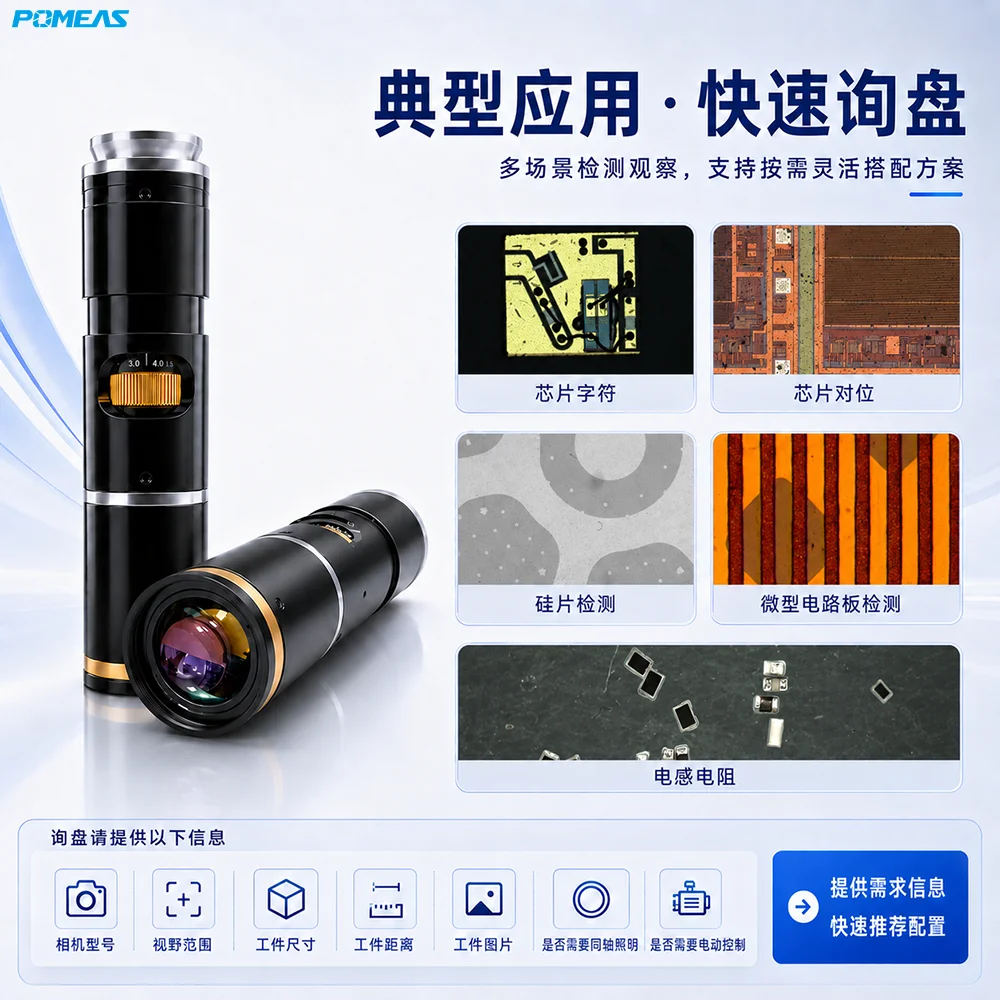

典型应用

电子元件检测

适用于连接器、端子、焊点、芯片及微小电子元件的外观观察和缺陷检测。

PCB检测

用于PCB线路、焊盘、元器件安装状态及表面缺陷的高清观察。

精密零件检测

适用于五金件、机械零件、精密加工件的轮廓、边缘、孔位及表面特征检测。

半导体与晶圆观察

配合同轴照明，可用于晶圆、芯片及高反光平面工件的表面特征观察。

尺寸与轮廓检测

低畸变成像有利于获取稳定的工件轮廓，可应用于视觉尺寸分析、边缘识别及定位检测。

自动化机器视觉

可与工业相机、机器视觉光源及相关配件和视觉软件集成，用于自动定位、识别、检测和质量控制。

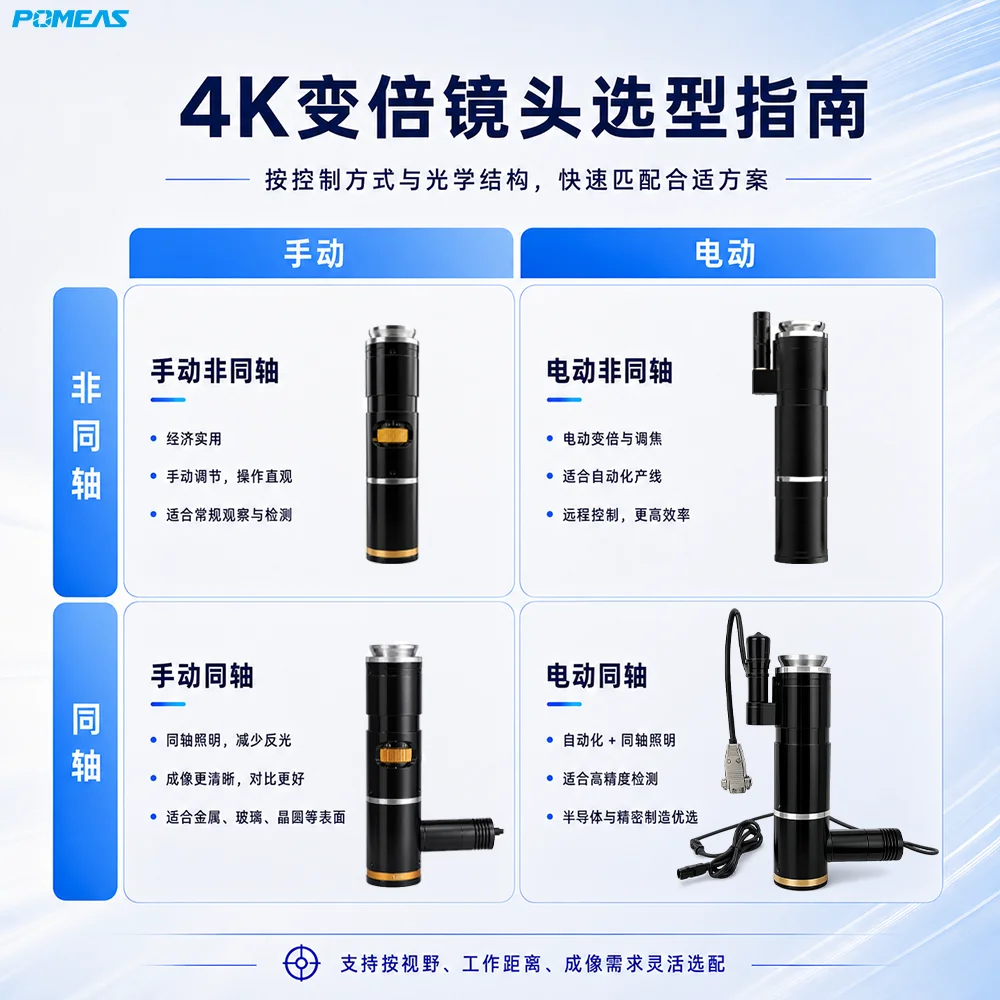

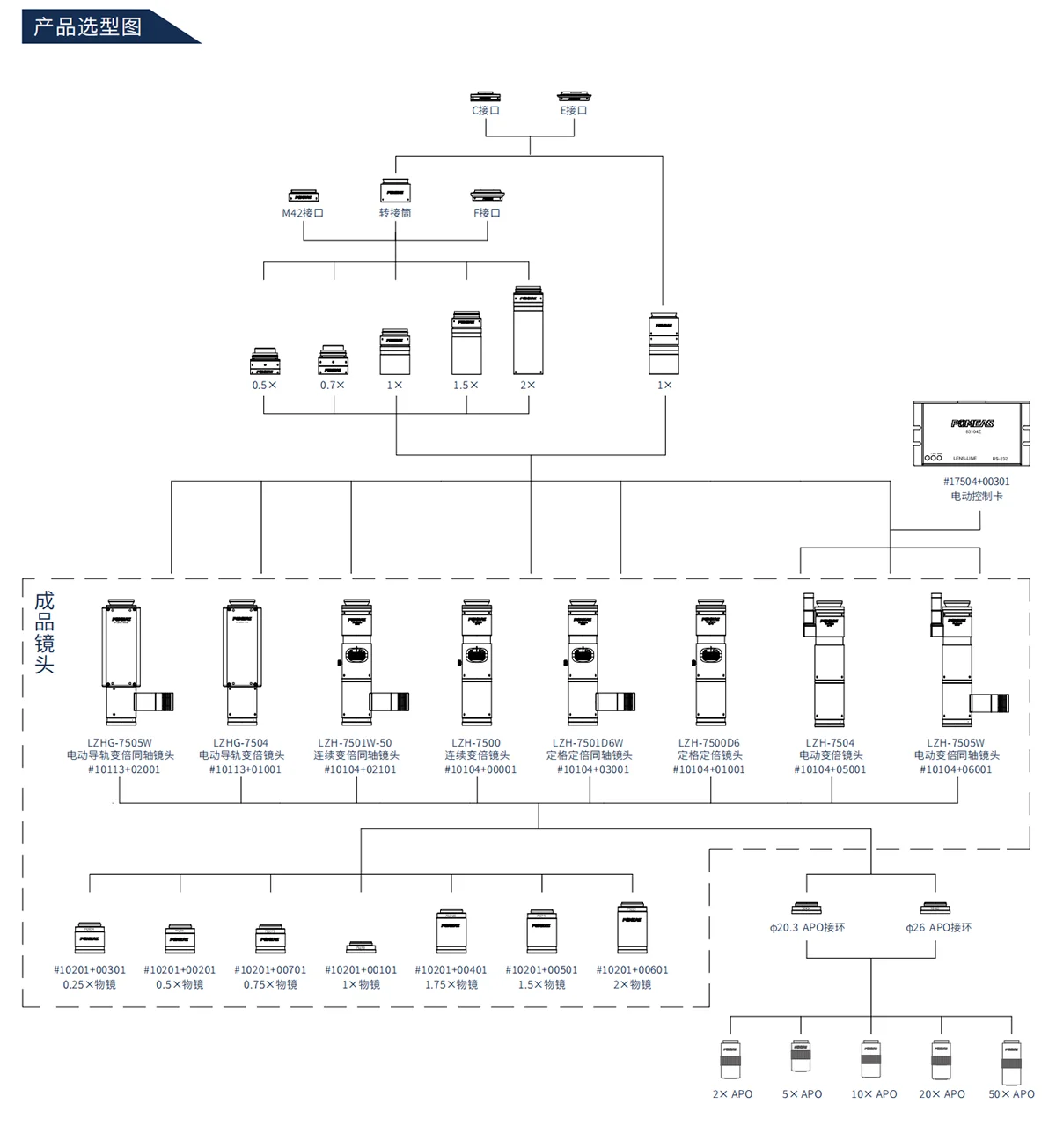

如何选择合适的型号

手动标准款
适合人工调节倍率、实验室检测以及倍率调整频率较低的设备。

手动同轴款
在手动变倍基础上增加同轴照明接口，更适合PCB、金属表面及高反光工件。

定格标准款
采用六档定格倍率结构，适合需要快速切换并重复使用固定倍率的检测应用。

定格同轴款
兼顾六档定格与同轴照明，适合固定倍率、高反光表面的重复检测。

电动标准款
适合自动化机器视觉系统，可降低人工倍率调节需求。

电动同轴款
兼顾电动倍率调节与同轴照明，适合自动化设备中的高反光和平面工件检测。

常问问题（FAQ）

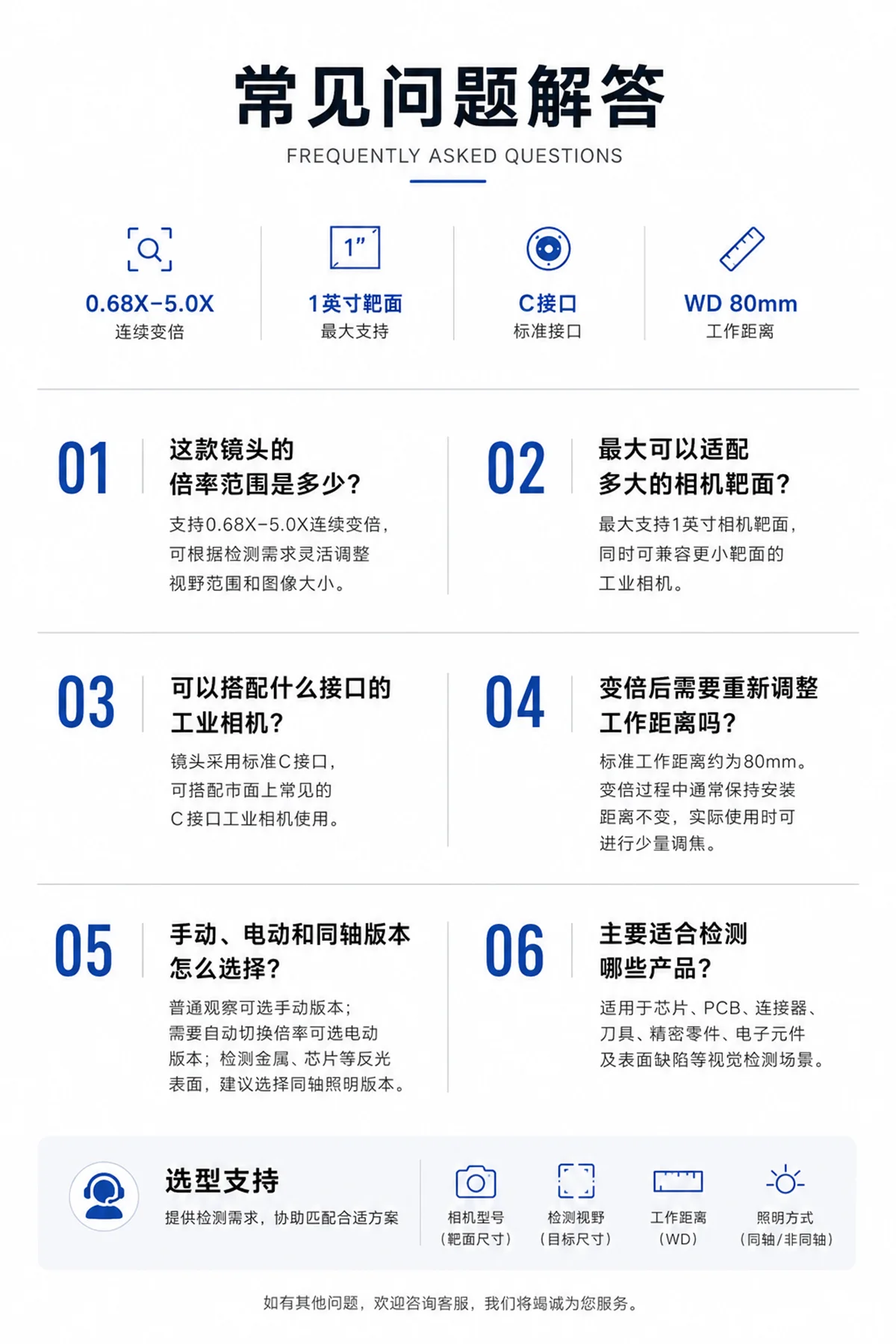

Q1：这款镜头适配什么工业相机？

镜头采用C-Mount接口，最大支持1英寸Sensor工业相机。实际选型还需要结合相机Sensor尺寸、像元大小、分辨率及所需视野进行匹配。

Q2：倍率范围是多少？

连续变倍型号支持0.68X–5.0X倍率范围，可根据工件尺寸和观察区域灵活调整倍率与视野。

Q3：工作距离是多少？

标准工作距离约为80mm，可为工件、照明系统及机械结构提供一定的安装空间。

Q4：手动版和电动版应该怎么选？

如果倍率调整频率较低，或主要用于人工观察，可选择手动版；如果需要集成自动化设备或频繁切换倍率，建议选择电动版。

Q5：什么情况下建议选择同轴版本？

检测PCB、金属、晶圆、玻璃及其他平整或高反光表面时，可以考虑同轴版本。配合同轴照明后，有利于提升部分表面特征的可见度。

Q6：定格版和连续变倍版有什么区别？

连续变倍版可在倍率范围内灵活调节；定格版采用固定倍率档位，更适合需要重复使用相同倍率进行检测的应用。

Q7：可以用于尺寸测量吗？

镜头具有低畸变成像特点，可用于轮廓观察、尺寸分析及视觉检测。实际测量精度还取决于相机分辨率、标定方式、视野大小、机械结构及测量软件。

Q8：不知道选择哪个型号怎么办？

建议提供工业相机型号或Sensor尺寸、工件尺寸、所需检测视野、工作距离、最小检测特征，以及是否需要同轴照明和电动控制，我们可根据实际应用需求协助进行镜头选型。
