12.5X连续变倍远心镜头 0.58X–7.5X 2/3英寸C接口

产品介绍

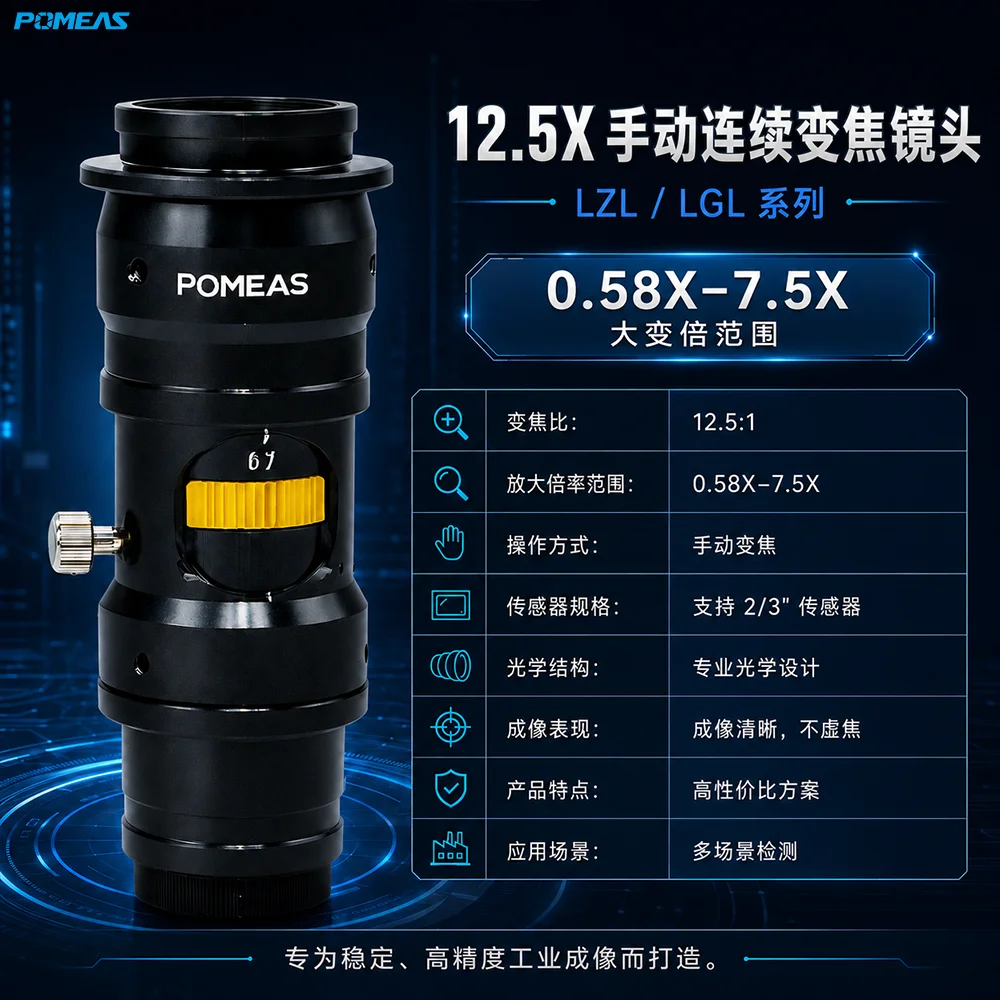

POMEAS连续变倍远心镜头是一款面向工业机器视觉、精密测量和自动化检测的光学成像产品。镜头采用远心光路设计，光学倍率覆盖0.58X–7.5X，变倍比达到12.5:1，可根据被测产品尺寸、检测视野和特征大小灵活调整成像倍率，实现从大范围定位到局部细节观察的连续切换。

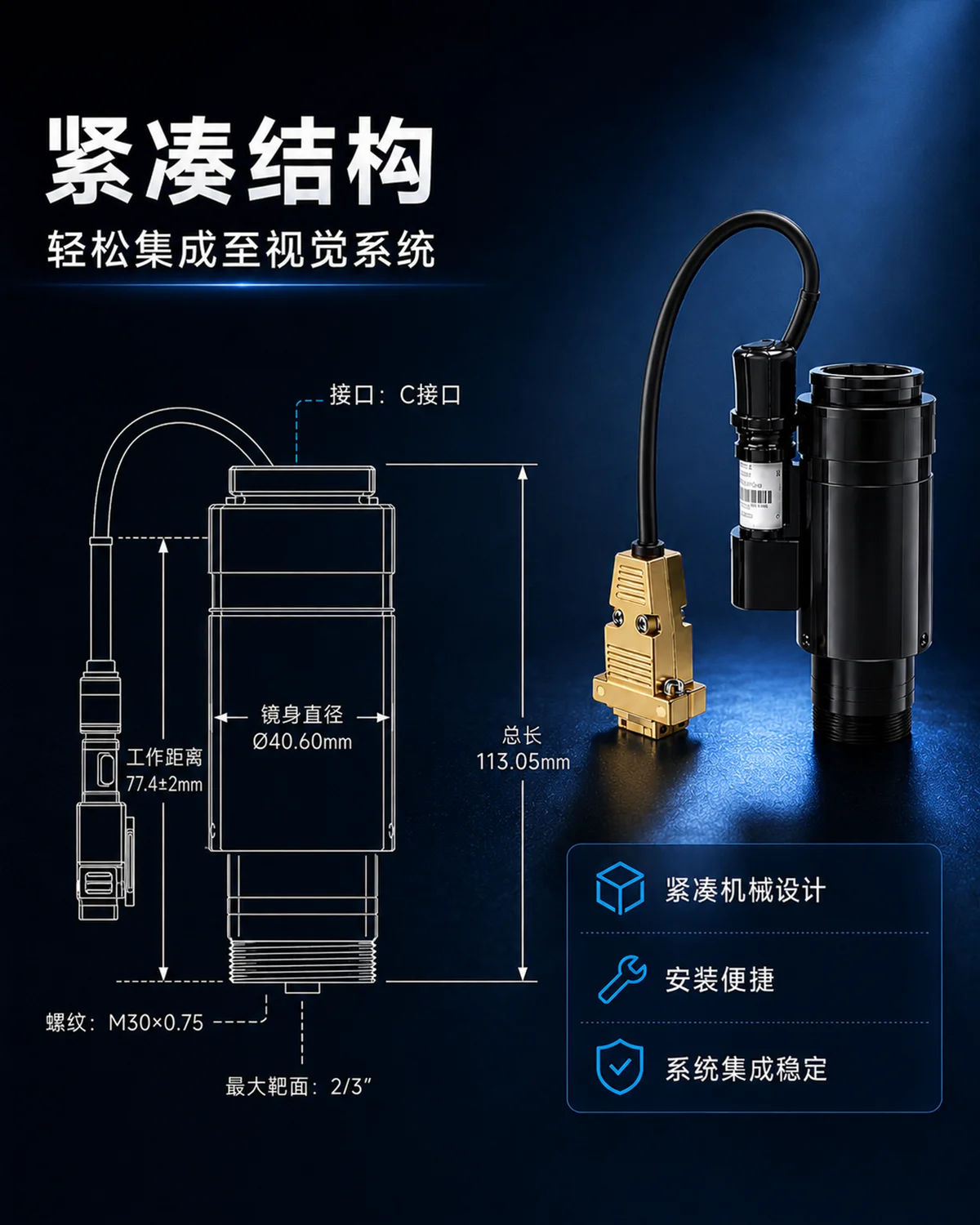

镜头最大兼容2/3英寸工业相机，采用标准C型接口，工作距离为77.4±2 mm。产品具备高分辨率、低畸变和结构紧凑等特点，适合安装在视觉测量设备、自动化检测平台和精密观察系统中。

与需要频繁更换定倍镜头的方案相比，该镜头可以通过调节倍率改变检测视野，在同一检测工位中兼顾不同尺寸产品和不同检测精度需求，有助于减少镜头更换、设备重新安装及重复调试的工作量。

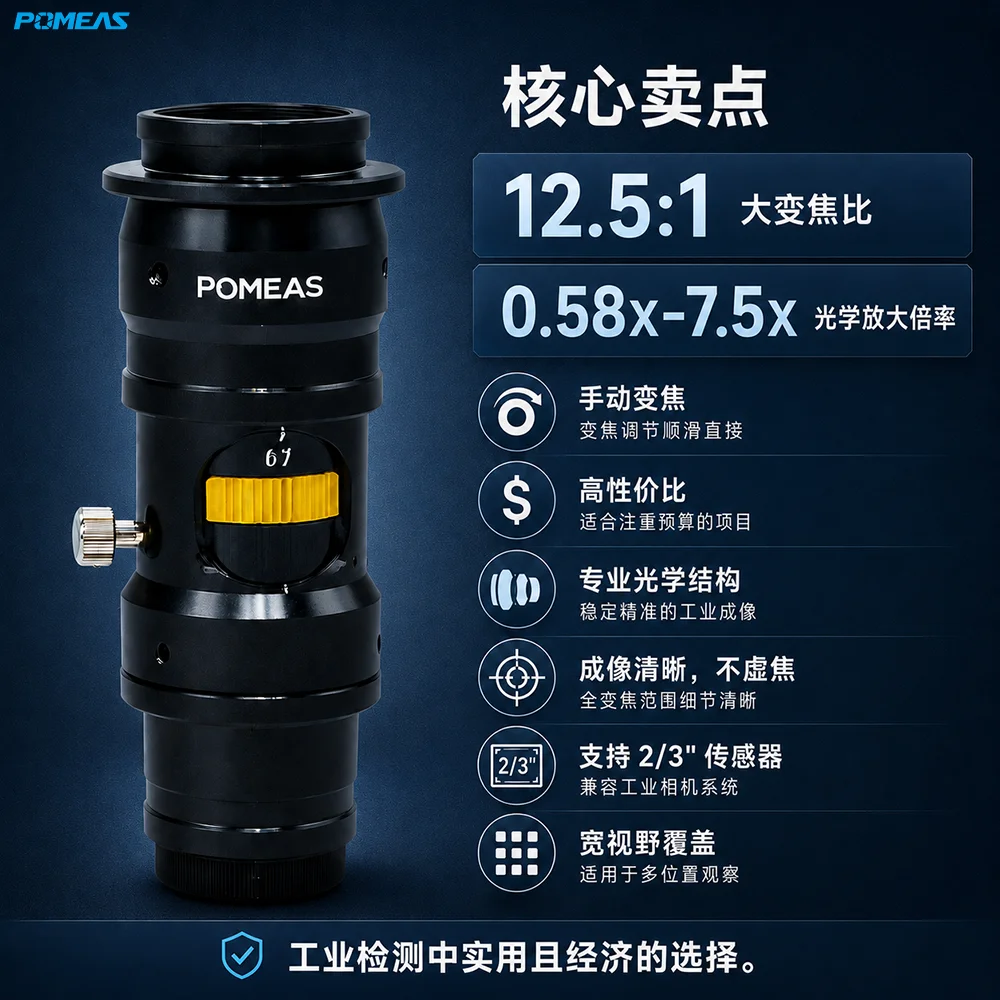

主要特点

• 0.58X–7.5X连续变倍： 覆盖从低倍率大视野到高倍率小视野的多种成像需求，可根据工件尺寸和检测特征调整合适的倍率。
• 12.5:1大变倍比： 一支镜头即可覆盖多种检测范围，适合产品规格较多、需要频繁换型的机器视觉检测项目。
• 远心光路设计： 有助于减少工件高度变化对成像倍率和轮廓尺寸的影响，使产品边缘、孔位和几何轮廓更加稳定。
• 高分辨率成像： 能够清晰呈现精密零件的边缘、字符、划痕、缺口、毛刺及微小结构，便于后续图像识别和尺寸分析。
• 低畸变表现： 镜头在不同倍率下保持较低的TV畸变，有助于减少图像边缘拉伸和变形，提高轮廓提取及视觉测量的稳定性。
• 兼容2/3英寸工业相机： 最大支持2/3英寸传感器，也可以搭配更小靶面的工业相机使用。
• 标准C型接口： 便于连接常见C接口面阵工业相机，降低镜头与相机的集成难度。
• 结构紧凑： 镜身尺寸紧凑，适合安装空间有限的自动化设备、视觉模组及检测平台。

技术亮点

大视野与高倍率兼顾

在低倍率状态下，镜头可以获得较大的检测视野，适合产品搜索、快速定位、整体轮廓观察和大范围检测。

在高倍率状态下，镜头能够缩小视野并放大局部细节，适合微小缺陷、边缘、孔位、字符和精细结构观察。

这种连续变倍方式可以让同一套视觉系统在不同检测任务之间灵活切换，无需为每一种检测范围单独配置一支镜头。

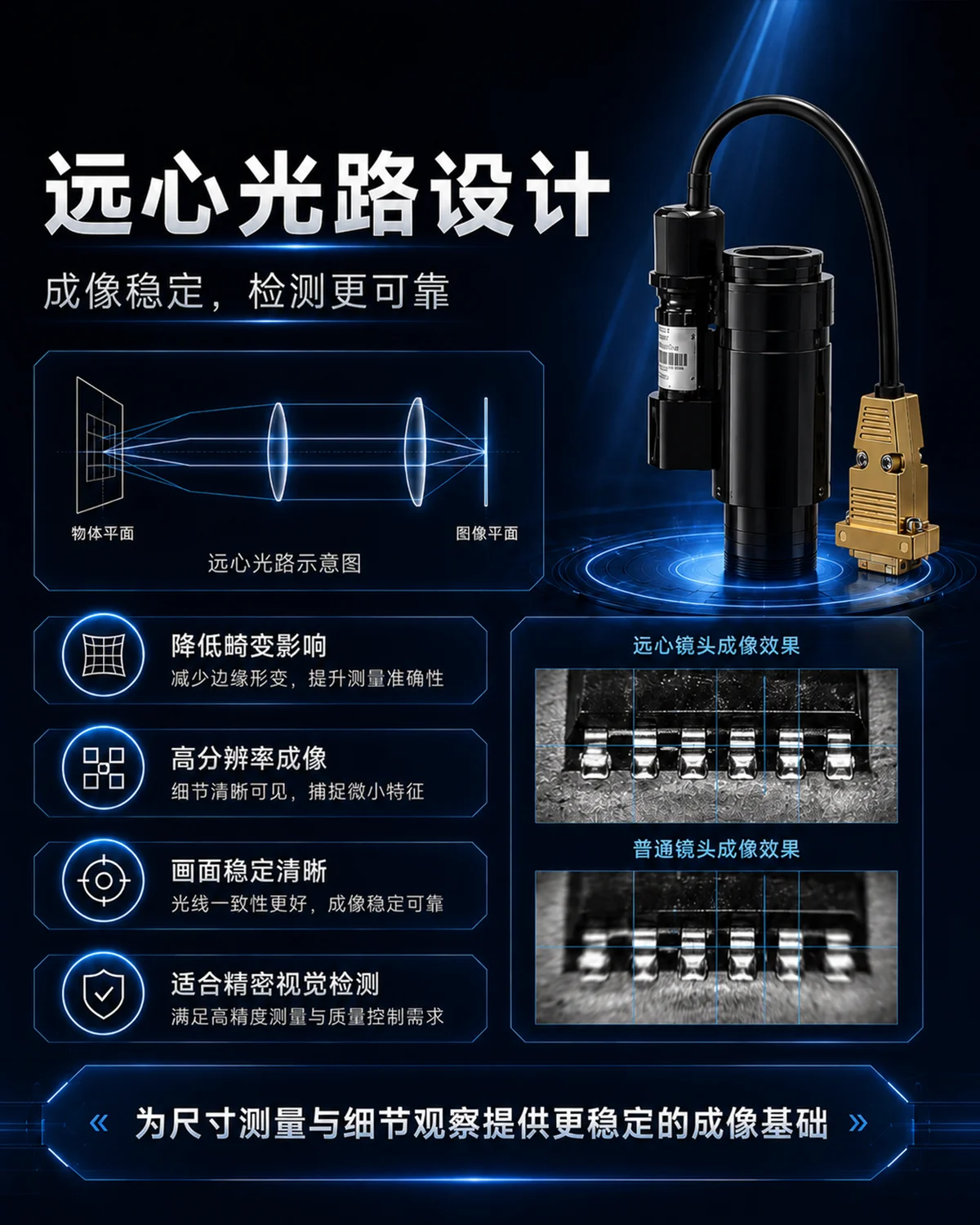

远心成像提高轮廓稳定性

普通镜头在工件位置或高度发生变化时，图像尺寸可能随之改变。远心光路能够降低物距变化对成像倍率的影响，使产品边缘和轮廓的成像更加稳定。

该特点尤其适合尺寸测量、孔径检测、间距检测、边缘定位及几何轮廓分析等对图像一致性要求较高的应用。

不同倍率对应不同视野

镜头倍率改变后，视野、景深、数值孔径、分辨率及畸变参数也会随之变化。

低倍率通常具有更大的视野和更大的景深，适合整体观察；高倍率能够获得更高的细节分辨能力，但视野和景深会相应减小。实际选型时，需要根据工件尺寸、最小缺陷大小、相机传感器尺寸和安装空间综合确定工作倍率。

固定工作距离设计

镜头工作距离为77.4±2 mm。在调整倍率时，检测系统应尽量保持工件表面位于镜头规定的工作距离范围内，以获得清晰、稳定的成像效果。

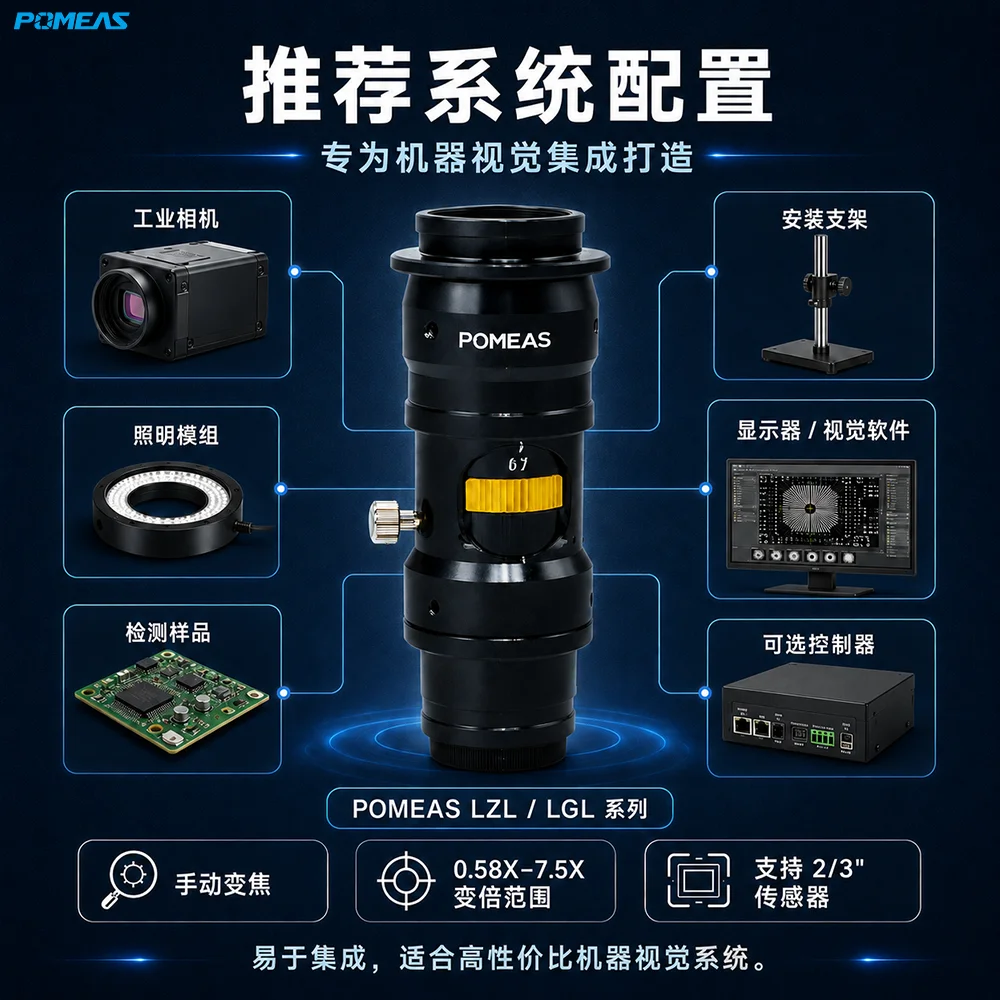

适合设备集成

镜头采用标准C型接口和紧凑型结构，可与工业相机、机器视觉光源、运动平台、测量软件及自动化控制系统配合使用，便于集成到在线检测设备或实验室视觉平台中。

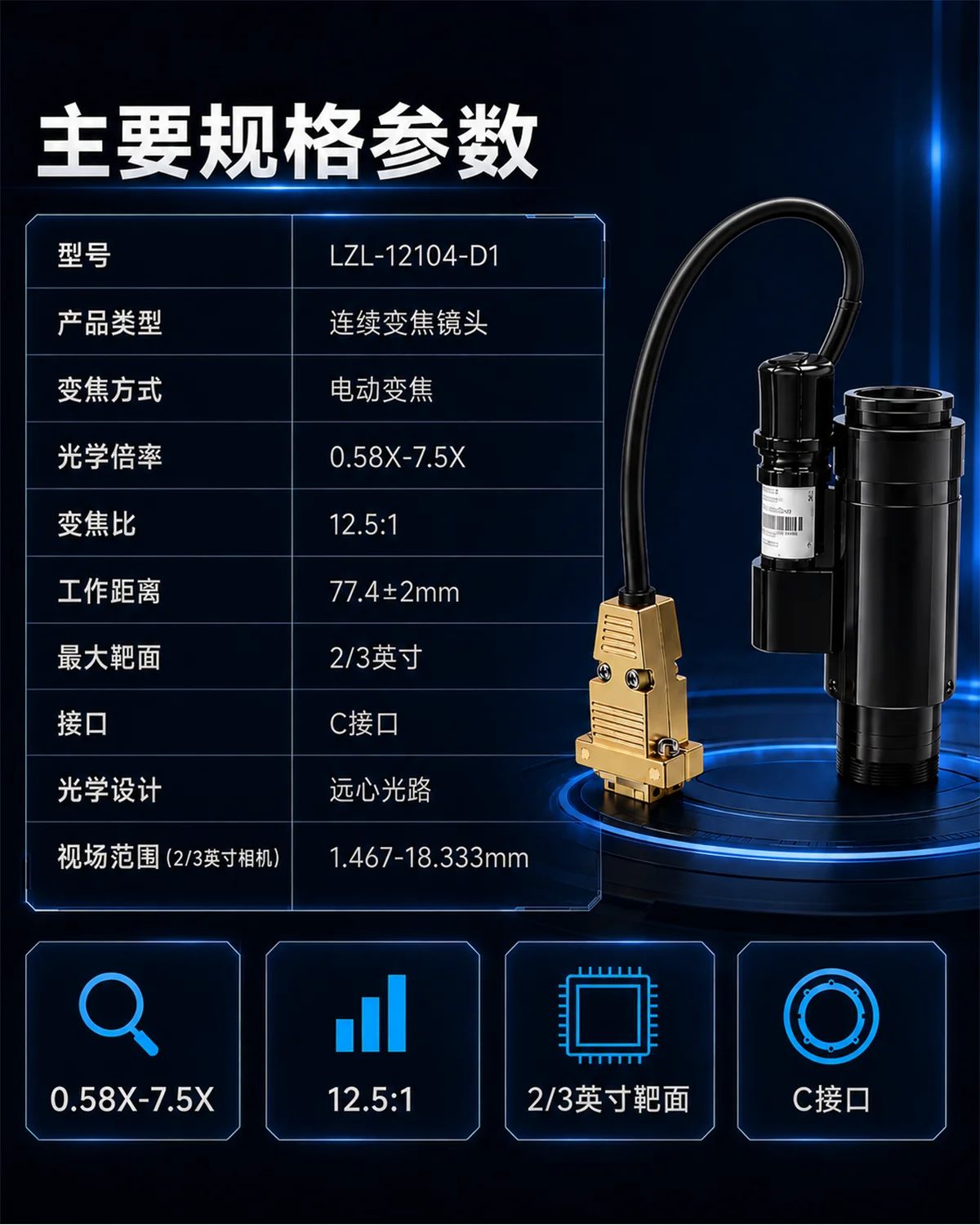

规格参数

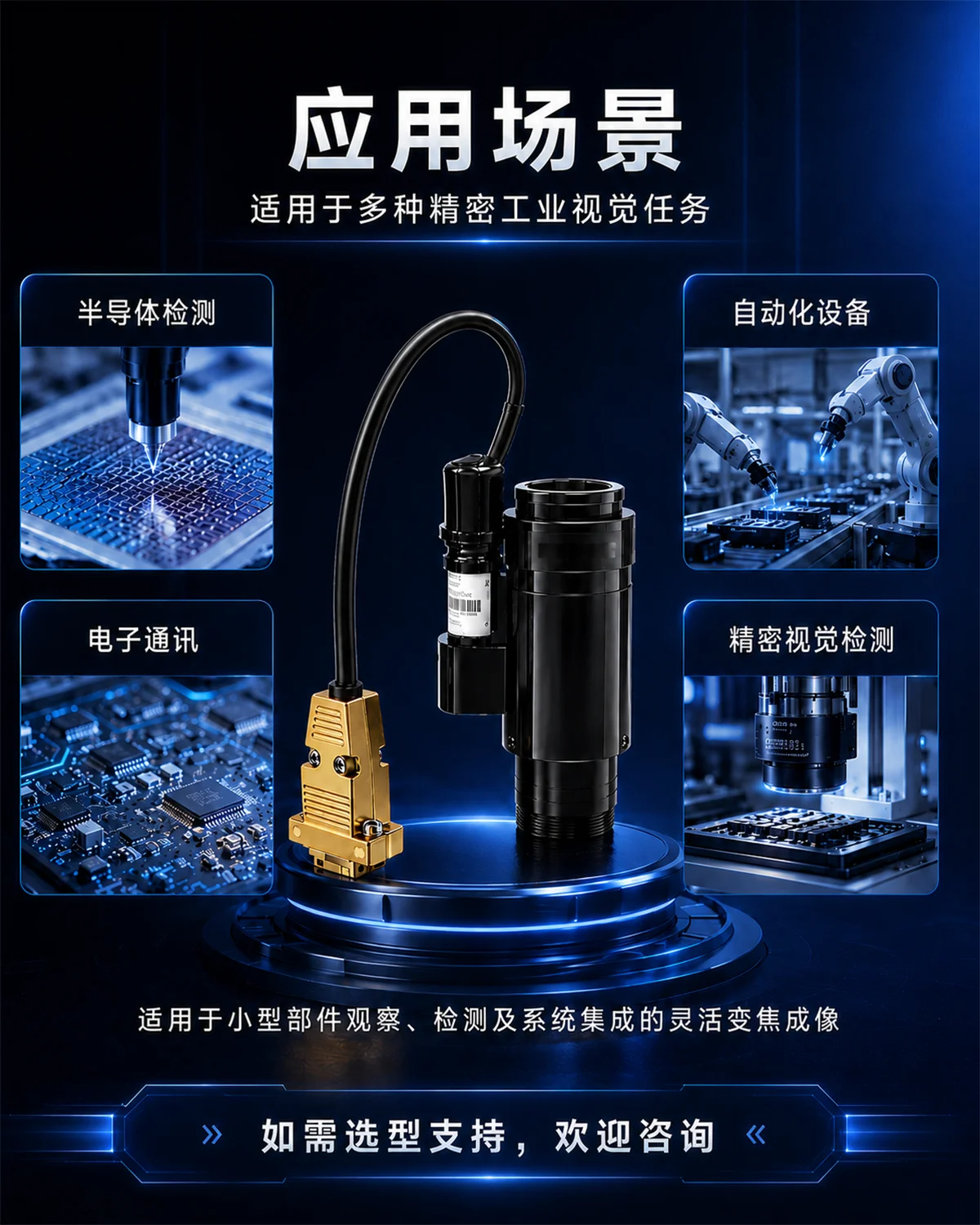

典型应用

半导体检测

适用于晶圆、芯片、封装器件、引脚及微小结构的外观观察、位置识别、边缘检测和缺陷分析。

电子元件检测

可用于连接器、PCB、焊点、端子、排针、电感、电容及小型电子零件的尺寸测量、外观检测和装配定位。

精密零件尺寸测量

适用于五金件、冲压件、注塑件、陶瓷件及精密加工零件的外径、宽度、孔径、孔距、槽宽、边缘和轮廓测量。

表面缺陷检测

可用于识别产品表面的划痕、裂纹、缺口、毛刺、压痕、异物及局部破损。

字符与标记识别

适用于产品表面的激光字符、喷码、二维码、型号、符号及定位标记识别。

自动化视觉定位

可用于机械手抓取定位、装配位置判断、产品方向识别、上下料定位及自动化设备视觉引导。

显微观察与实验分析

适合实验室、研发部门及质量检测部门对微小结构、样品表面和精密零件进行放大观察与图像记录。

在变压器和LED芯片板等具有不同检测高度的项目中，可参考POMEAS的 远心变倍镜头检测应用案例， 进一步了解此类镜头在实际视觉检测系统中的应用方式。

选型与使用说明

选择倍率时，应先确定工业相机传感器尺寸、被测产品大小、需要观察的最小特征、所需视野范围以及安装空间。

需要观察较大产品或完成快速定位时，可以优先使用低倍率；需要观察微小缺陷或局部细节时，可以提高镜头倍率。

用于尺寸测量时，每次改变镜头倍率后，建议重新进行像素标定。不同倍率下的像素尺寸和测量比例不同，不能直接共用同一组标定数据。

镜头标准版本为手动变倍，设备调试完成后，应固定倍率调节机构，避免运行振动导致倍率位置发生变化。

镜头安装时应保证相机、镜头和被测产品的中心位置尽量对齐，并根据产品表面材质搭配合适的机器视觉光源，以获得稳定的图像对比度。

不确定倍率、视野或传感器尺寸是否匹配时，可使用 POMEAS变倍镜头选型工具 辅助确认镜头参数。

常见问题（FAQ）

1. 12.5X是镜头的最大光学倍率吗？

不是。12.5X表示镜头的变倍比，即最大倍率与最小倍率之间的比值。镜头实际光学倍率范围为0.58X–7.5X，最大光学倍率是7.5X。

2. 这款镜头是否属于远心镜头？

是。该产品采用远心光路设计，适合对轮廓稳定性、低畸变和尺寸测量一致性有要求的机器视觉项目。

3. 镜头可以搭配多大的工业相机？

镜头最大兼容2/3英寸传感器，也可以搭配1/1.8英寸、1/2英寸及其他更小靶面的工业相机使用。

4. 镜头采用什么接口？

产品采用标准C型接口，可连接常见的C接口工业相机。

5. 镜头的工作距离是多少？

标准工作距离为77.4±2 mm。安装时应使被测产品位于规定的工作距离范围内。

6. 调整倍率后，工作距离会不会变化？

镜头按规定工作距离设计，但调整倍率后仍可能需要进行细微对焦，以获得最佳图像清晰度。

7. 调整倍率后需要重新标定吗？

用于观察时可以直接调整倍率。用于尺寸测量时，建议每次改变倍率后重新进行像素标定，确保测量比例与当前倍率一致。

8. 不同倍率下的视野是否相同？

不同。倍率越低，检测视野通常越大；倍率越高，检测视野越小，但局部细节显示得更加清楚。

9. 这款镜头是否支持自动变倍？

标准配置为手动变倍。如设备需要电动变倍、倍率位置反馈或软件控制，应在采购前确认是否可以定制。

10. 镜头是否自带工业相机和光源？

镜头通常作为独立光学部件提供，工业相机、机器视觉光源、控制器和安装支架需要根据检测项目单独选配。

11. 这款镜头适合尺寸测量还是外观检测？

两种应用都可以。远心光路和低畸变特性适合尺寸测量；连续变倍和高分辨率成像也适合表面缺陷、字符和微小结构观察。

12. 如何选择合适的机器视觉光源？

轮廓和尺寸测量通常可以搭配背光源；表面字符和普通外观检测可以搭配环形光源或条形光源；高反光平面检测可以考虑同轴光源。最终应根据工件材质、表面形状和需要突出显示的检测特征选择。

技术参考

需要进一步了解远心镜头如何减少透视误差和倍率变化，可阅读 远心成像与透视误差技术说明 。

需要了解环形光、条形光、背光及其他照明方式对图像质量的影响，可参考 机器视觉照明基础知识 。
