10MP/12MP/20MP FA工业镜头 机器视觉定焦镜头

产品介绍

FA工业镜头面向机器视觉、自动化检测与工业成像应用，提供10MP、12MP、20MP多种分辨率规格，并有多种焦距及靶面尺寸可选。

镜头采用定焦光学设计，兼顾高清晰度、低畸变与稳定成像，可搭配C-Mount工业相机使用。根据相机传感器尺寸、工作距离和检测视野，可选择不同分辨率及焦距规格，满足从大视野定位到精细特征检测等不同应用需求。

主要特点

高分辨率成像

提供10MP、12MP、20MP多种分辨率选择，可根据工业相机及检测精度要求进行匹配，清晰呈现工件轮廓、边缘、纹理及细小特征。

低畸变设计

优化光学设计，降低画面几何变形，使中心与边缘区域保持稳定成像，适用于视觉定位、尺寸检测、轮廓识别等应用。

多焦距可选

提供12mm、16mm、25mm、35mm、50mm等多种常用焦距规格。可根据工作距离、目标大小和检测视野选择合适型号。

多靶面适配

针对不同尺寸工业相机提供相应镜头规格，可根据相机传感器尺寸进行匹配，减少因镜头与靶面不匹配造成的暗角或成像范围不足。

C-Mount工业接口

采用机器视觉领域常用的C-Mount接口，方便与工业相机及自动化视觉系统集成。

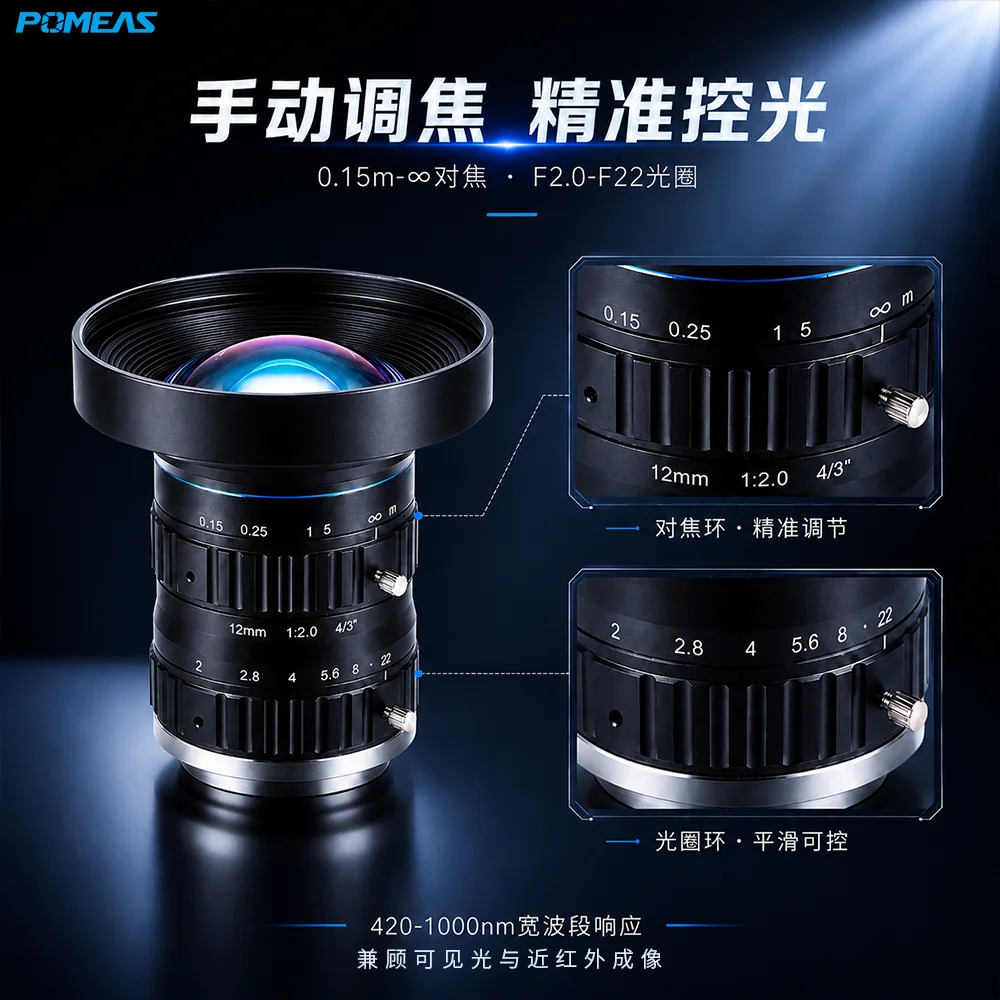

手动对焦与光圈调节

支持根据现场工作距离、光照条件和景深需求进行调节，方便完成不同检测工位的成像设置。

技术亮点

清晰度与视野兼顾

不同分辨率、焦距及靶面规格组合，可针对检测精度和视野范围进行选择，兼顾细节识别能力与检测范围。

中心与边缘成像均匀

通过光学系统优化，提升画面不同区域的成像一致性，有利于机器视觉算法稳定识别目标特征。

多规格覆盖不同检测需求

从较大视野的定位、识别，到局部细节和微小缺陷观察，可通过不同焦距型号进行匹配，无需用单一镜头应对所有工况。

面向工业视觉长期使用

镜头结构针对工业成像场景设计，可集成于视觉检测设备、自动化生产线、定位平台及检测工站。

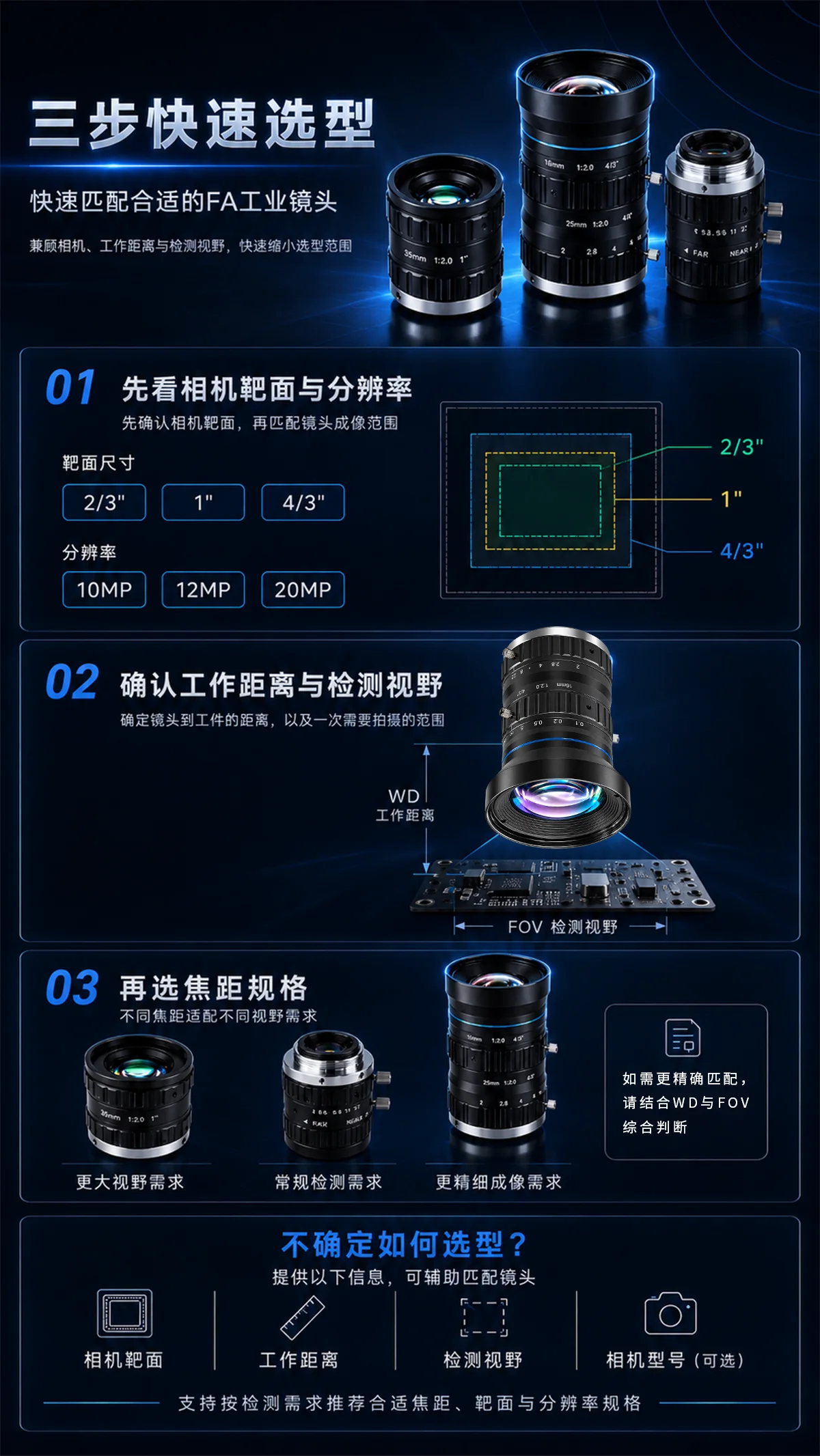

如何选择合适的FA工业镜头

选择镜头时，建议重点确认以下信息：

1. 相机传感器尺寸
首先确认工业相机的靶面大小，选择能够覆盖对应传感器尺寸的镜头。

2. 相机分辨率
根据相机像素及检测精度要求，在10MP、12MP、20MP等规格中选择合适系列。

3. 检测视野 FOV
确认一次需要看到多大的工件范围。需要更大视野时通常选择较短焦距，需要观察更小区域和更多细节时可选择较长焦距。

4. 工作距离 WD
确认镜头前端到被测物体之间可提供的安装距离，再结合视野选择焦距。

5. 检测目标
尺寸测量、视觉定位、字符识别、表面缺陷检测等不同任务，对分辨率、视野及畸变控制的要求不同。

相机传感器尺寸、检测视野（FOV）和工作距离（WD）会共同影响镜头选型。如需进一步了解这些参数之间的关系，可参考 机器视觉光学与FOV、WD选型说明。

如果无法确定型号，可提供相机型号或传感器尺寸、工作距离、检测视野以及被测物尺寸，根据实际工况进行镜头选型。也可参考我们的机器视觉镜头选型参考，进一步了解传感器、视野和工作距离对镜头选择的影响。

规格参数

典型应用

电子元件检测

用于电阻、电容、连接器、引脚等电子元件的外观、位置、方向及缺陷检测。

PCB视觉检测

用于PCB线路、焊点、孔位、字符及元件安装状态识别。

精密零件检测

适用于五金件、机械零件及精密加工件的轮廓、边缘、孔位和表面特征观察。

视觉定位

搭配工业相机和视觉软件，可用于机器人抓取、装配定位、工件纠偏及自动化上下料。

尺寸与轮廓检测

用于工件外形、孔位、边缘及几何特征的机器视觉测量与判断。

字符及条码识别

适用于二维码、条形码、产品编号、印刷字符及标记信息读取。

表面缺陷检测

用于划痕、脏污、缺口、破损、装配异常等外观缺陷的视觉识别。

常见问题 FAQ

Q1：10MP、12MP和20MP应该怎么选？

不同分辨率主要对应不同的成像精度及工业相机配置。检测目标较小、细节要求较高时，可优先考虑更高分辨率镜头；具体还需要结合相机像素、传感器尺寸、视野和检测精度综合选择。

Q2：焦距越大是不是放大效果越好？

在相同传感器尺寸和工作距离条件下，焦距增大通常会获得更小的视野，使目标在画面中占比更大；但实际选型还需要结合工作距离和需要观察的范围，并不是焦距越大越好。

Q3：12mm、16mm、25mm、35mm、50mm怎么选择？

如果需要观察较大的范围，可优先考虑较短焦距；如果需要观察较小区域或细节，可考虑较长焦距。准确选型需要结合相机靶面、工作距离和目标视野计算。

Q4：可以搭配普通工业相机使用吗？

可以。该系列采用C-Mount接口，可与符合接口及靶面要求的工业相机搭配使用。选型时需要同时确认接口、传感器尺寸和相机分辨率。

Q5：为什么镜头靶面尺寸要和相机匹配？

如果镜头支持的成像尺寸小于相机传感器，可能出现画面边缘暗角或无法完整覆盖传感器的问题，因此建议根据相机靶面选择对应规格。

Q6：这款镜头是变倍镜头吗？

不是。该系列属于FA工业定焦镜头，不同型号对应不同焦距。使用前根据实际视野和工作距离选择合适焦距即可。

Q7：镜头可以调焦吗？

支持手动对焦，可根据实际工作距离调节至清晰成像状态。不同型号的最近对焦距离存在差异，具体以对应型号参数为准。

Q8：适合尺寸测量吗？

该系列具有低畸变、高分辨率等特点，可用于机器视觉尺寸和轮廓检测。对于高精度测量项目，建议同时根据允许测量误差、视野大小、相机像素和实际工况进行完整光学选型。

Q9：如何快速确认适合我的型号？

提供以下4项信息即可进行初步选型：

相机型号或传感器尺寸
工作距离（WD）
需要检测的视野范围（FOV）
被测产品尺寸及检测内容

根据这些信息，可以进一步确定合适的分辨率、靶面及焦距规格。
