FA工业镜头选型指南：靶面、视野、工作距离与检测精度

反过来算（靶面＋所需视野 → 倍率）已经整理成表：镜头倍率换算总表（48 组） 覆盖 48 组组合，与本页示例对应的行是 1.1″ 靶面 × 10 mm 视野 = 1.420X、1.1″ 靶面 × 30 mm 视野 = 0.473X、1.1″ 靶面 × 50 mm 视野 = 0.284X、2/3″ 靶面 × 20 mm 视野 = 0.440X；每行同时列出该倍率下可用的 POMEAS 型号。

1. 快速回答核心问题

FA工业镜头是机器视觉项目里非常常见的一类镜头。如果你的项目是做产品有无检测、外观缺陷检测、定位、识别、条码读取、字符识别，或者一般尺寸判断，FA工业镜头通常是比较合适的选择。

我是 Tiger。在实际跟客户沟通的时候，我发现很多客户一开始会直接问：“我需要一个25mm镜头。”或者“你们有没有50mm工业镜头？”这个问法不能说错，但还不够完整。

因为FA镜头选型，不是先从焦距开始，而是先从实际应用条件开始。真正要先确认的是：相机靶面、视野范围、工作距离、分辨率、检测精度、被测物表面状态以及光源方式。

简单来说，FA工业镜头不是单独选一个“8mm、16mm、25mm、50mm”的问题，它本质上是一个相机、镜头、光源、安装结构和检测目标共同匹配的问题。

如果只是普通识别、定位、外观检测，机器视觉镜头里的FA镜头通常可以满足。如果是高精度尺寸测量、被测物高度变化较大、要求倍率稳定或极低畸变，那就要认真评估FA镜头是否足够，必要时可以考虑远心镜头。

2. 什么时候需要FA工业镜头

FA工业镜头适合用在相机位置相对固定、产品位置相对稳定、工作距离和视野范围都比较明确的机器视觉项目里。

它解决的核心问题不是“极限测量”，而是稳定成像、看清目标、辅助识别、辅助定位、完成检测。

常见应用包括：产品有无检测、外观缺陷检测、边缘轮廓识别、二维码和条码读取、字符识别OCR、机械手定位、PCB元件检测、金属件外观检测、包装标签检测、一般尺寸判断以及自动化产线视觉检测。

从我的经验看，如果客户的项目符合下面这些情况，FA镜头通常可以优先考虑：

• 相机和产品之间的位置比较固定。
• 检测范围已经大概明确。
• 客户主要想看清楚、识别到、定位准。
• 精度要求不是特别极限。
• 项目对成本和安装空间比较敏感。
• 使用的是常规C接口工业相机。

FA镜头的优势是型号丰富、成本相对可控、安装比较方便、适用面广。但它也有边界，如果客户要做非常稳定的尺寸测量，特别是微米级测量，或者产品高度变化会影响尺寸结果，就不能简单说“FA镜头一定可以”。

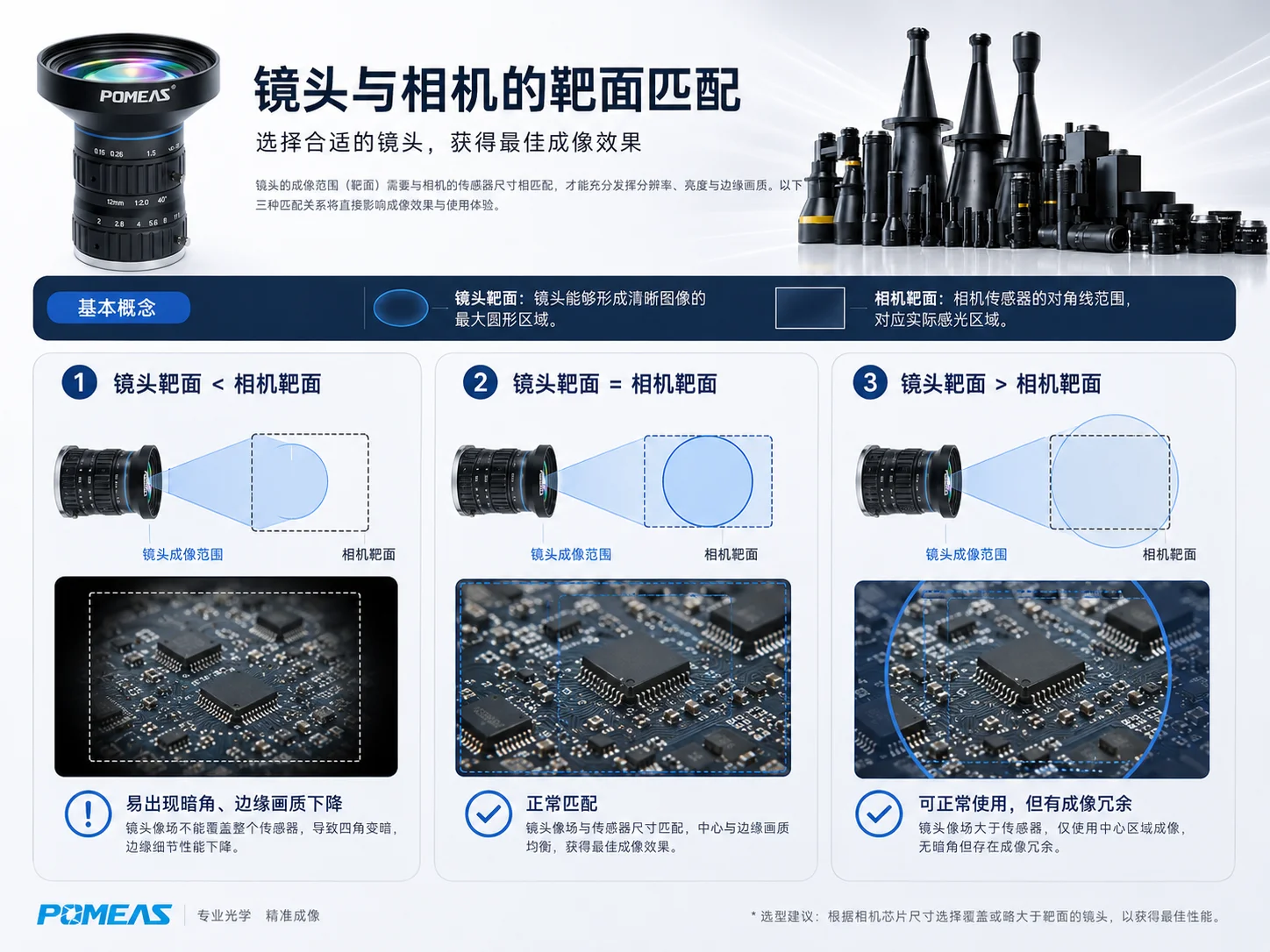

3. 相机靶面尺寸：先确认镜头能不能覆盖相机

相机靶面尺寸，是FA工业镜头选型里我一般会先确认的第一个参数。很多客户一上来会问焦距，但我通常不会马上按焦距去推荐，因为焦距只是其中一个结果。

真正要先看的是：你的相机靶面有多大，这个镜头能不能把相机画面完整覆盖住。

如果镜头支持的靶面小于相机靶面，图像就可能出现暗角、边缘发虚、边缘画质下降，甚至边缘畸变变大的情况。比如客户使用的是1英寸工业相机，但镜头只支持2/3英寸靶面，这种搭配就很容易出现边缘成像不理想的问题。

反过来，如果镜头支持的靶面大于相机靶面，一般是可以正常使用的。只是相机没有把镜头完整的成像范围全部用上，相当于浪费了一部分成像空间。

这个通常不会影响使用，很多时候反而会让画面边缘更稳定，因为相机只用了镜头成像质量比较好的中间区域。

所以FA镜头选型时，第一步不是先问焦距，而是先确认：相机是多大靶面、镜头最大支持多大靶面、镜头成像圈能不能完整覆盖相机。

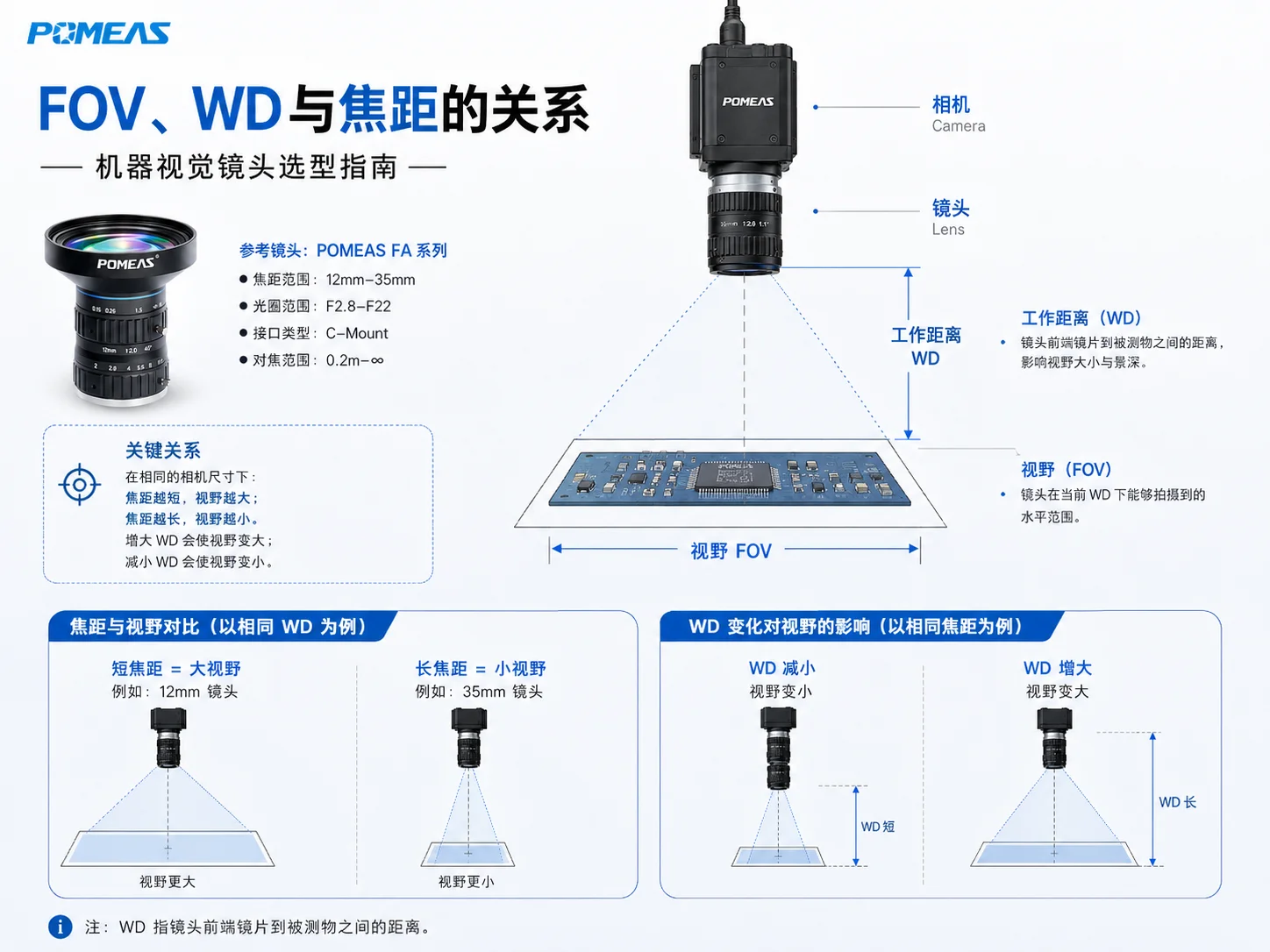

4. 视野FOV、工作距离WD与焦距的关系

视野FOV，是客户实际希望相机看到的范围。比如客户的产品尺寸是30 × 40mm，那么实际视野一般不会刚好做成30 × 40mm，因为现场会有产品摆放偏差、治具定位误差、边缘检测空间和软件识别余量。

所以实际FOV通常要比产品尺寸稍微大一点。

但视野不是越大越好。视野越大，单位面积分到的像素越少，图像细节会下降；视野越小，图像细节更丰富，但覆盖范围也会变小。

工作距离WD，简单理解就是镜头前端镜片到被测物表面之间的距离。这里要特别注意，它不是相机到产品的距离，而是镜头前端到被测物之间的距离。

在真实设备里，工作距离往往受到相机安装高度、镜头长度、光源安装空间、产品高度、机械结构、防护罩、运动机构和操作维护空间的限制。

有些项目从理论计算上看，某个焦距可以满足视野，但到现场一装，发现光源放不下，或者镜头离产品太近，设备结构干涉了，这个方案就不成立。

所以客户如果只说“我要25mm镜头”，但不说工作距离，我其实很难判断这个镜头是不是真的适合。更准确的方式是：先确认要看多大范围，再确认相机靶面，然后看设备里能留多少工作距离，最后再反推适合的焦距范围。

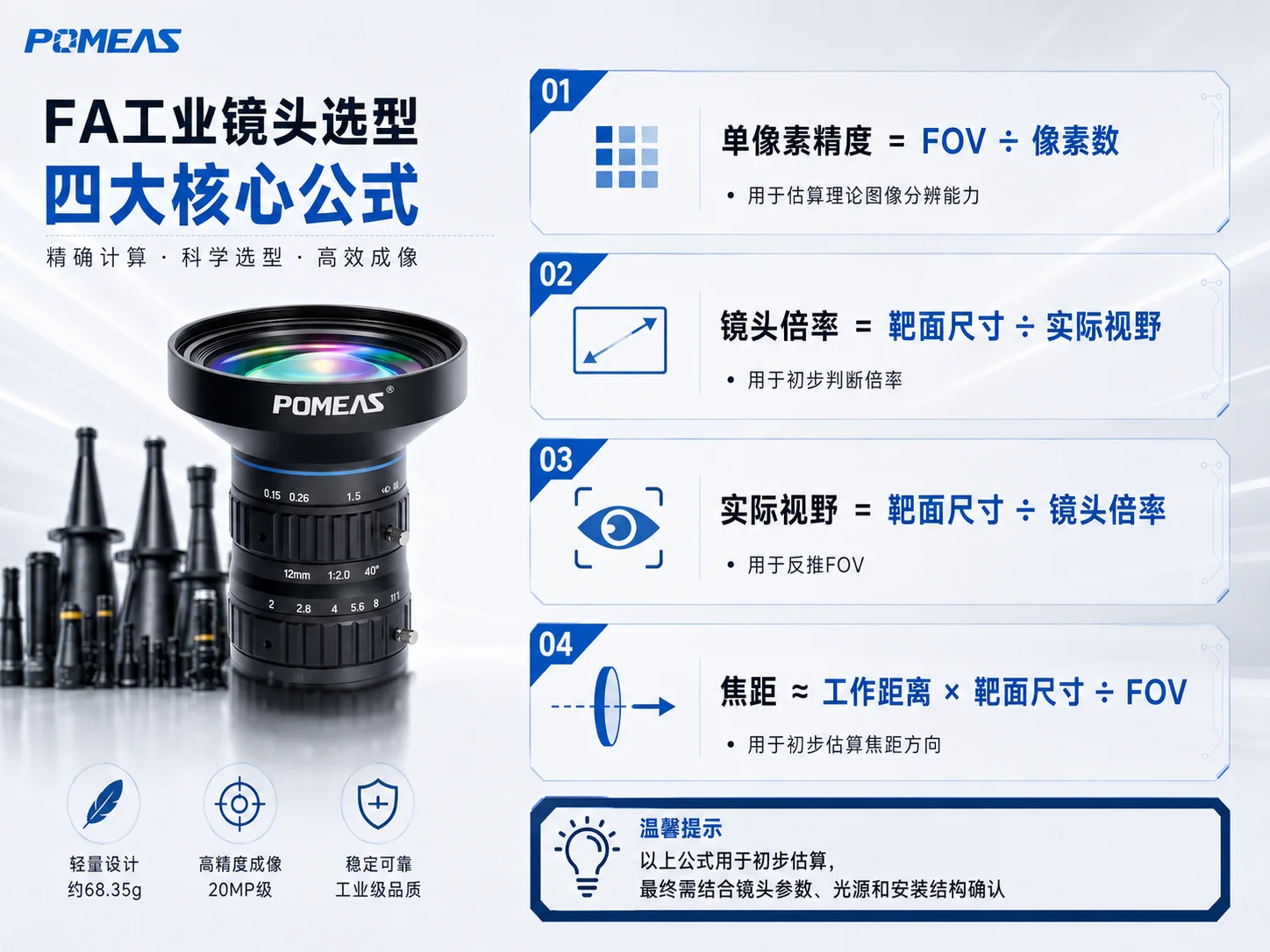

5. 机器视觉常见计算公式

在FA工业镜头选型里，有几个常见公式可以帮助我们做初步判断。这里要注意，这些公式主要用于前期估算，最终还是要结合镜头实际参数表、畸变、工作距离、光源和安装结构来确认。

比如客户需要40mm的横向视野，相机横向像素是4000px，那么理论上1个像素对应约0.01mm，也就是10μm。

但这不代表系统就一定能做到10μm检测精度。真实检测精度还会受到镜头解析力、镜头畸变、对焦状态、光源稳定性、边缘对比度、标定精度、机械振动、产品摆放误差和软件算法影响。

所以我一般不会直接告诉客户：“你的理论像素是10μm，所以你的精度就是10μm。”更合理的说法是：理论像素精度只是判断方案是否有可能满足要求的第一步，真正的检测精度要看整套成像链路是否稳定。

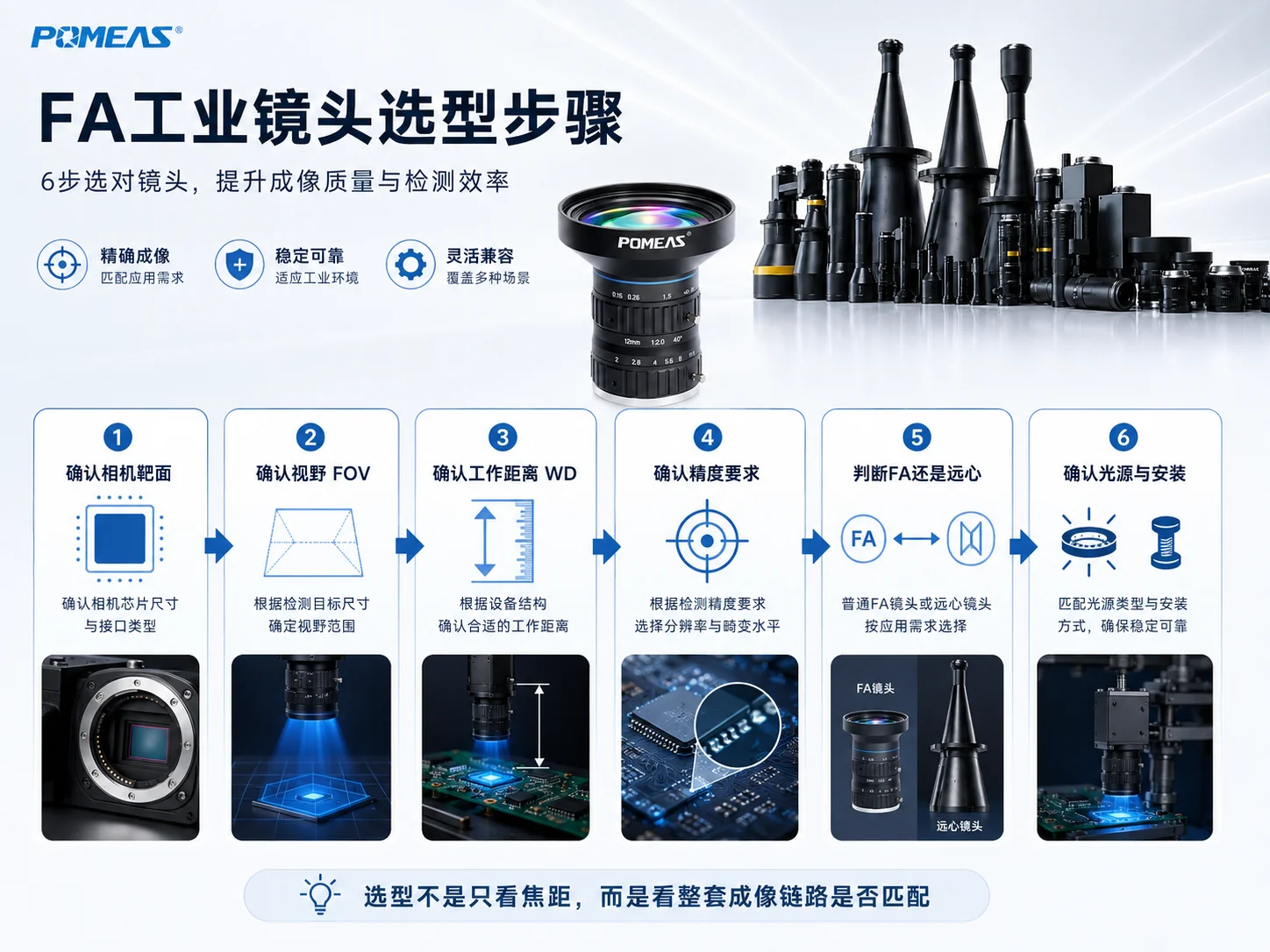

6. FA工业镜头选型步骤

如果要把FA工业镜头选型做得更稳，我一般会按下面这个顺序来判断。

Step 1：确认相机靶面

先确认相机的靶面尺寸、分辨率、像元尺寸和接口类型。镜头必须能覆盖相机靶面，否则可能出现暗角或边缘画质下降。

Step 2：确认视野FOV

根据被测物尺寸和检测范围确认实际视野。视野要留一点余量，但不能盲目做大，否则会牺牲图像细节。

Step 3：确认工作距离WD

确认镜头前端镜片到被测物之间可以保留多少距离，同时还要考虑光源、机构和操作空间。

Step 4：确认检测精度要求

如果只是识别、定位和外观检测，FA镜头通常可以优先考虑。如果是高精度尺寸测量，要进一步评估畸变、标定、光源和机械稳定性。

Step 5：判断FA镜头还是远心镜头

普通FA镜头适合大部分成像和检测任务；远心镜头更适合高精度测量、低畸变要求和倍率稳定要求较高的场景。

Step 6：确认光源与安装方式

很多视觉项目图像不好，不一定是镜头问题，也可能是光源问题。金属、玻璃、黑色塑料、PCB焊点等表面都需要结合光源一起判断。

7. 常见选型错误

错误1：只按焦距选镜头

很多客户会直接说要25mm或50mm镜头，但焦距只是结果，不是起点。真正应该先确认的是相机靶面、视野、工作距离和检测精度。

错误2：忽略相机靶面

如果镜头支持靶面小于相机靶面，很容易出现暗角和边缘画质下降。尤其是1英寸、1.1英寸等大靶面相机，更要注意镜头是否支持。

错误3：高像素相机配低解析力镜头

高像素相机不代表图像一定清晰。如果镜头解析力不够，高像素相机的优势发挥不出来，图像仍然可能发虚。

错误4：用FA镜头硬做高精度测量

FA镜头可以用于一般尺寸判断，但如果客户要求高精度、低畸变、倍率稳定和高重复性，就要认真评估是否应该使用远心镜头。

错误5：忽略光源和被测物表面

金属反光、玻璃透明、黑色塑料对比度低、PCB焊点反光，这些问题很多时候不是单靠换镜头解决，而是要配合合适的机器视觉光源。

8. 典型应用场景

FA工业镜头可以应用在很多自动化视觉项目中，比如PCB检测、金属件外观检测、包装标签检测、条码识别、机器人定位和一般工业检测。

在PCB检测中，FA镜头可以用于元件有无检测、方向识别、二维码读取和一般外观检测。如果要做高精度焊盘尺寸测量，就要评估是否需要远心镜头。

在金属件检测中，FA镜头可以用于边缘检测、孔位识别、表面划痕检测和轮廓检测。但金属件容易反光，通常要配合同轴光、环形光、条形光、穹顶光或偏振光来改善图像稳定性。

在包装和标签检测中，FA镜头适合用于标签位置检测、条码识别、字符识别和印刷质量检查。这类项目通常视野明确，工作距离固定，对镜头的要求主要是图像清晰、边缘稳定、畸变不要过大。

9. 什么时候不建议优先使用FA工业镜头

FA工业镜头不是所有视觉项目的最佳选择。下面这些情况，不建议一开始就只考虑普通FA镜头：

• 需要高精度尺寸测量。
• 产品高度变化会影响测量结果。
• 要求倍率在不同高度下保持稳定。
• 要求极低畸变。
• 视野很大但精度要求又很高。
• 需要频繁改变倍率。
• 被测物非常小，需要显微级观察。
• 景深要求非常大。

这些情况下，可以考虑远心镜头、远心变倍镜头、连续变倍镜头、显微镜头、测量系统或特殊光源方案。

10. 客户询盘时建议提供哪些参数

为了让POMEAS更快判断合适的FA工业镜头方向，客户可以提供以下信息：

• 相机型号
• 相机靶面尺寸
• 相机分辨率
• 像元尺寸
• 相机接口
• 需要检测的产品尺寸
• 实际需要的视野范围
• 工作距离
• 检测精度要求
• 检测目的
• 被测物材质和表面状态
• 是否已有光源
• 安装空间限制
• 现场图片或样品图片

如果参数暂时不完整，也可以先提供最关键的三个：视野、工作距离、相机靶面。只要有这三个参数，通常就可以先判断一个大致的镜头方向。

11. 相关产品与选型支持

如果你正在做FA工业镜头选型，下面这些POMEAS产品方向可能也会用到：

• 机器视觉镜头
• 工业相机镜头
• 远心镜头
• 机器视觉光源
• 关于 POMEAS
• 联系 POMEAS 获取选型建议

如果你不确定项目应该使用FA镜头、远心镜头还是变倍镜头，可以把相机参数、视野、工作距离、精度要求和样品图片发给POMEAS，我们会根据真实应用条件帮你一起判断。

MH 系列定焦镜头选型矩阵

MH 系列共 21 款定焦型号，覆盖四种靶面，全部为 C 口、手动对焦、手动光圈。下表数值取自 POMEAS 官方规格书；视场角与最近对焦处对象大小按各型号自身最大适配靶面口径标注。若某一靶面所需视野超出一支定焦镜头的覆盖范围，建议先与变倍方案对比，再锁定焦距。

MH28xx-10MP · 2/3″ 10MP

MH20xx-10MP · 1″ 10MP

MH20xx-12MP · 4/3″ 12MP

MH28xx-20MP · 1.1″ 20MP

两条选型要点。第一，先过靶面、再挑焦距：1.1″ 靶面只有 MH28xx-20MP 组能覆盖，4/3″ 只有 MH20xx-12MP 组。第二，焦距在视野与工作距离之间做交换：同一靶面下，焦距越长视场角越窄，但可留的工作距离越大。畸变率按该型号支持的最大靶面高度标注，相机靶面更小时畸变一般更小。表中「—」表示该型号规格书未列出该项，如需使用请先向 POMEAS 确认。

相关阅读：FA工业镜头选型指南、变倍镜头 vs 定焦镜头、1.1 英寸相机匹配远心镜头。
