工业相机靶面与镜头怎么匹配：像圈、接口、暗角与分辨率

快速回答：工业相机与镜头匹配，不能只看接口是否能够安装，也不能只看镜头标注的焦距或像素等级。更稳妥的判断方式是：先确认相机传感器的实际宽度、高度和对角线，再确认镜头像圈能够完整覆盖传感器，同时核对接口、像元尺寸、镜头解析力、视野FOV、工作距离WD、光圈、景深和边缘成像质量。

我是Tiger。在实际跟客户沟通时，经常会遇到这样的问题：相机和镜头明明都是C接口，为什么安装以后四个角会发黑？为什么中心位置很清晰，到了边缘就明显模糊？为什么镜头标称支持高像素相机，实际拍出来还是没有发挥相机分辨率？

这些问题往往不是单一参数造成的。接口匹配，只代表机械上可能安装；像圈覆盖，只代表传感器能够落在镜头成像范围内；真正要获得稳定的图像，还需要同时考虑镜头解析力、像元尺寸、工作距离、视野、安装精度和光源均匀性。

本文主要讨论面阵工业相机与FA工业镜头、远心镜头和其他机器视觉镜头的匹配。线阵相机应根据传感器有效长度、像元尺寸和线扫镜头像场单独评估，不能直接套用面阵相机的对角线匹配方法。

一、工业相机靶面是什么意思

工业相机靶面，通常指相机内部图像传感器的有效成像尺寸。真正影响镜头匹配的参数包括：

• 传感器有效宽度。
• 传感器有效高度。
• 传感器有效对角线。
• 图像长宽比。
• 相机像元尺寸。
• 传感器与安装基准的平行度和位置精度。

客户常说的1/3英寸、1/2英寸、1/1.8英寸、2/3英寸、1英寸和1.1英寸，是行业沿用的传感器规格名称，不等于直接用25.4 mm乘以标称英寸数。

例如，标称“1英寸”的传感器，并不代表传感器宽度或对角线就是25.4 mm。精确选型时，应查看相机规格书中给出的传感器型号、有效宽度、有效高度和对角线，而不是根据规格名称自行换算。

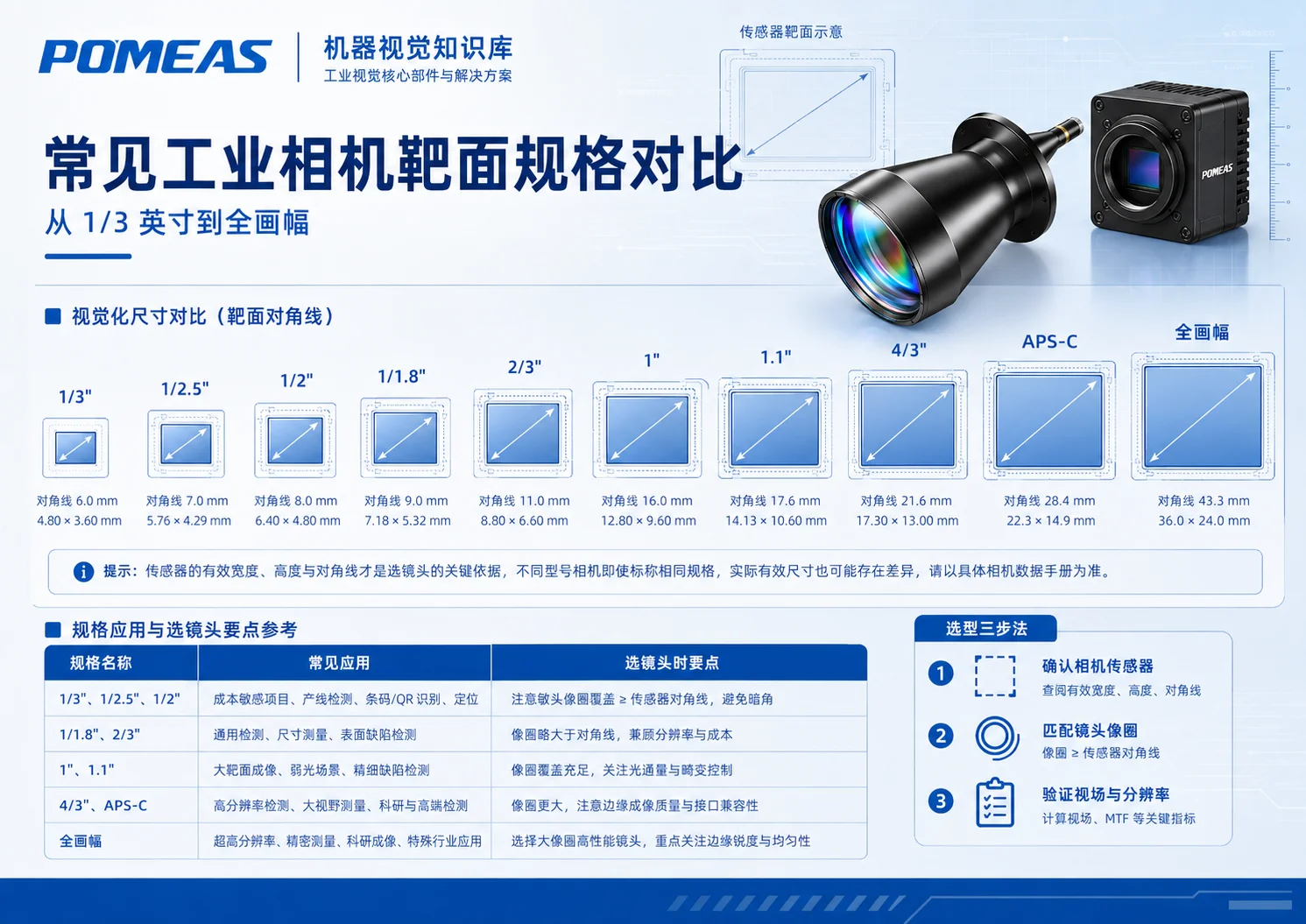

二、常见工业相机靶面规格有哪些

机器视觉中常见的面阵传感器规格，从小型传感器到大靶面传感器，大致可以分为以下几类。

上表适合用于理解规格层级，但不能代替具体型号参数。即使两台相机都标注为1.1英寸，传感器长宽比、有效尺寸和对角线也可能存在差异。

所以在实际选型时，我一般会先向客户确认相机完整型号，而不是只问“相机是几英寸”。

三、镜头靶面和镜头像圈是什么

镜头规格中标注的1/1.8英寸、2/3英寸、1英寸或1.1英寸，通常表示镜头建议支持的最大传感器规格。

但更准确的参数是镜头的有效像圈，也就是镜头在像方能够形成有效图像的圆形区域。

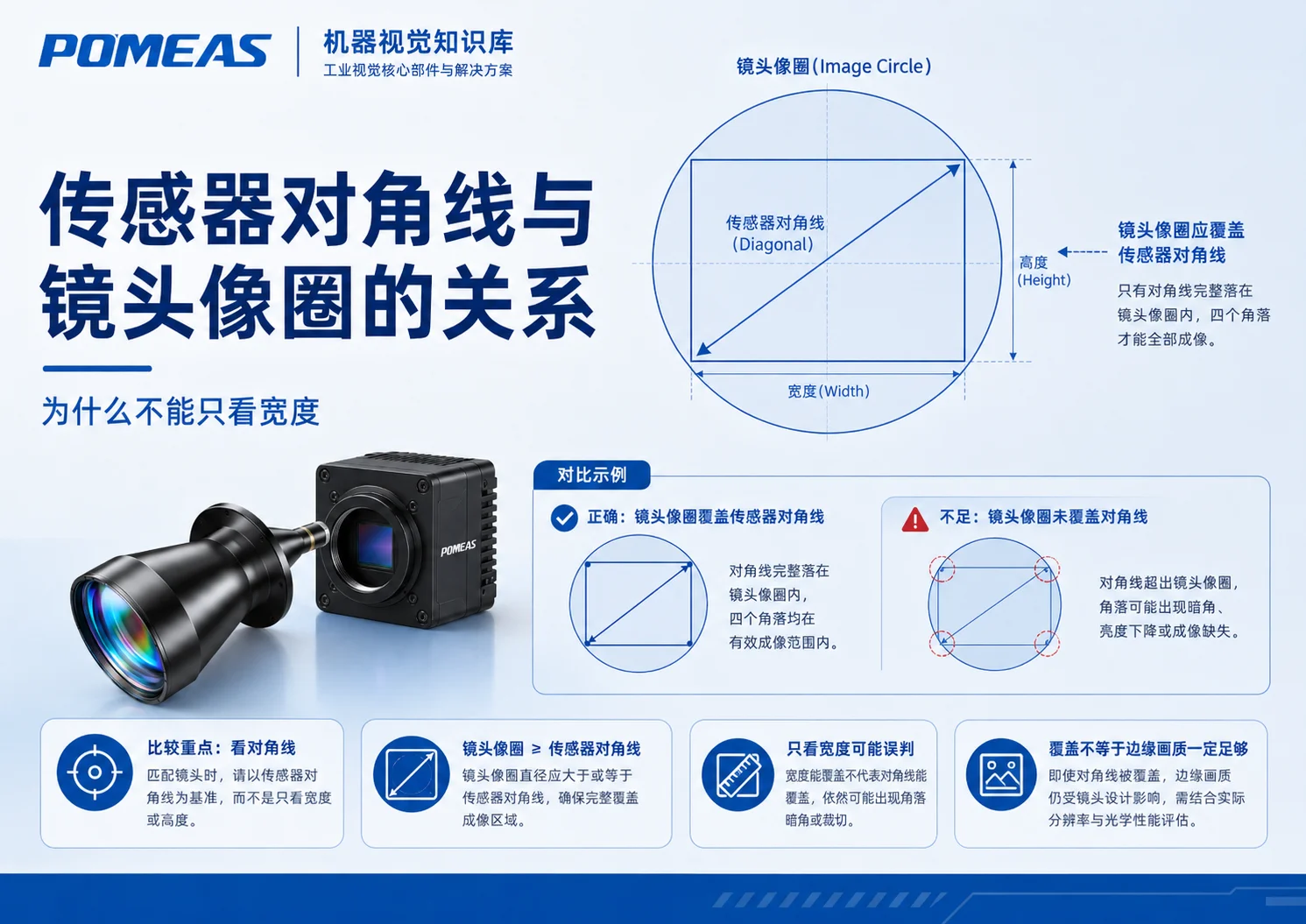

相机传感器通常是矩形，镜头像圈则是圆形。要完整覆盖矩形传感器，传感器的四个角都必须落在镜头像圈的有效范围内。

因此，判断镜头能否覆盖传感器时，主要比较的是：

镜头有效像圈直径 ≥ 传感器有效对角线

传感器对角线可以通过下面的公式计算：

传感器对角线 = √（传感器宽度²＋传感器高度²）

为什么不能只看传感器宽度

有些客户会拿传感器宽度和镜头像圈直径比较，看到镜头像圈大于传感器宽度，就认为一定能够覆盖。

这种判断可能会漏掉四个角，因为传感器对角线一定大于传感器宽度和高度。即使镜头像圈能够覆盖横向宽度，四个角仍然可能超出有效成像范围。

像圈刚好覆盖是否就一定合适

也不一定。

镜头像圈刚好等于传感器对角线，只能说明几何上可能覆盖。实际边缘位置还可能出现：

• 边缘亮度下降。
• 边缘分辨率低于中心。
• 像散、场曲或色差更加明显。
• 畸变在四角位置增大。
• 装配偏心后产生单侧暗角。

如果项目需要使用整个传感器完成尺寸测量或精密缺陷检测，通常需要给像圈预留一定余量，并结合镜头中心与边缘MTF、实际工作距离和样品图像确认。

四、镜头接口和支持靶面不是同一个概念

接口描述的是镜头与相机如何机械连接，靶面和像圈描述的是镜头能够覆盖多大的传感器。两者不能混为一谈。

例如，同样是C接口镜头，可能只支持1/2英寸，也可能支持2/3英寸、1英寸、1.1英寸或更大的传感器。

镜头能够安装到相机上，不代表镜头像圈能够覆盖相机传感器，也不代表镜头解析力能够匹配相机像元。

对于大靶面、高像素或高倍率系统，接口尺寸还会影响机械刚性和装配同轴度。镜头较大、较重时，仅仅“能够转接”并不代表长期运行稳定。

五、不同靶面匹配关系会出现什么结果

1. 镜头支持靶面大于相机靶面

例如使用1英寸镜头搭配2/3英寸相机，通常可以完整覆盖传感器，不容易因像圈不足出现黑角。

这时相机使用的是镜头像圈中间的一部分区域，边缘画质通常更容易保持稳定。但镜头尺寸、重量和成本可能更高，而且焦距、视野和分辨率仍然需要重新核对。

2. 镜头支持靶面等于相机靶面

从标称规格看，这是最直接的匹配方式。但仍需确认镜头标注的靶面是否适用于相机实际传感器对角线，以及边缘解析力能否满足项目要求。

尤其是尺寸测量项目，不能只确认“没有黑角”，还需要检查四角位置的畸变、清晰度、亮度和标定稳定性。

3. 镜头支持靶面小于相机靶面

这种组合风险较高，可能出现：

• 四角明显发黑。
• 画面出现圆形黑框。
• 有效视野被裁切。
• 中心正常，四周亮度明显下降。
• 边缘清晰度和对比度不足。
• 边缘测量结果波动。

部分镜头在某些光圈、工作距离或对焦状态下，可能勉强覆盖更大的传感器，但这不代表所有工作状态都能稳定使用，需要结合镜头官方数据和实拍结果判断。

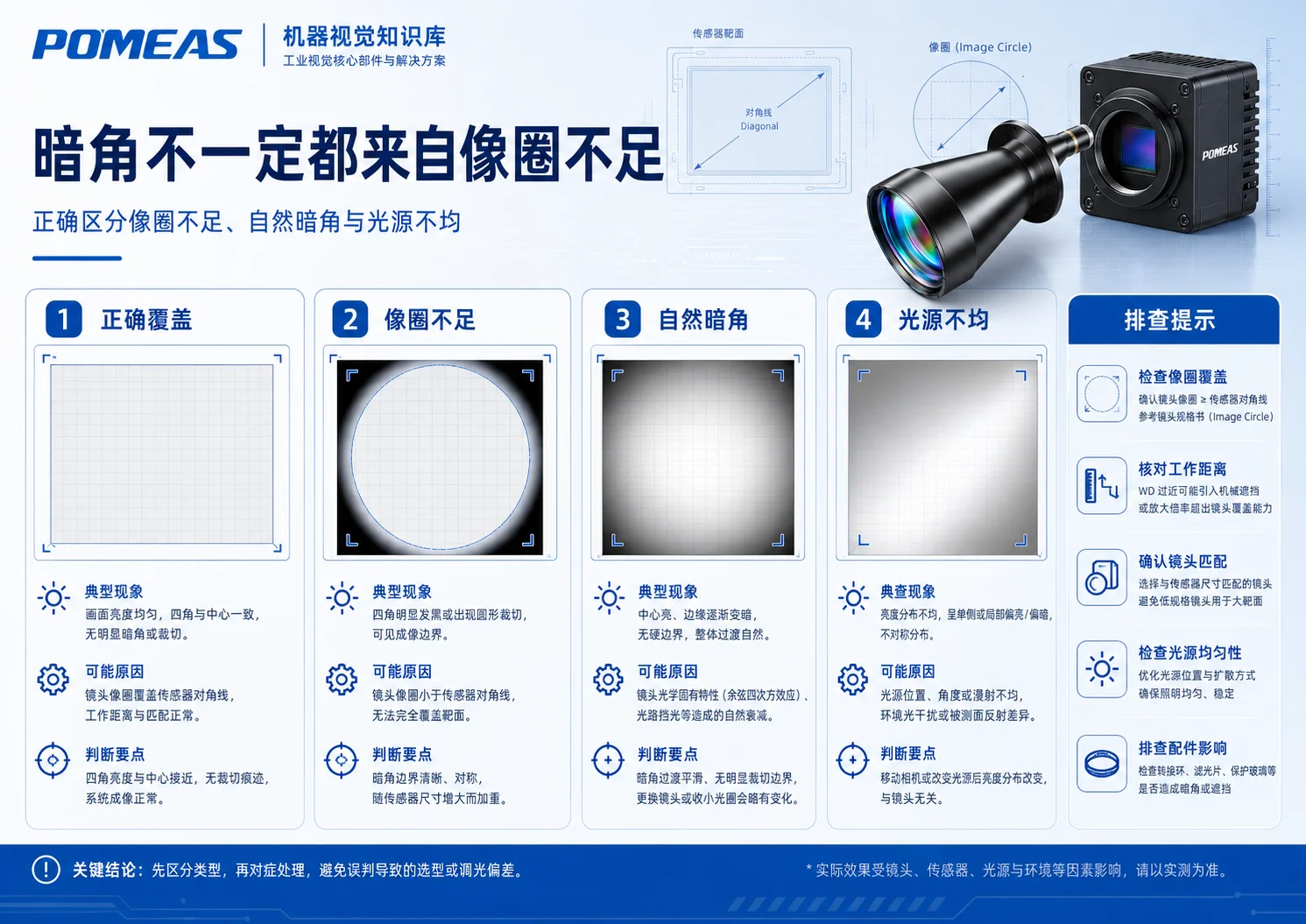

六、暗角不一定都是像圈不足

客户看到画面四周变暗时，通常会第一时间怀疑镜头靶面太小。像圈不足确实会产生暗角，但不是唯一原因。

怎样快速区分像圈不足和光源不均

可以先拍摄一块表面均匀的白色漫反射板，并保持曝光、增益、光圈和相机参数不变。

• 如果四角呈现规则、对称的黑边或圆形裁切，更可能是像圈或机械口径不足。
• 如果暗区随着光源位置变化而移动，更可能是照明不均。
• 如果旋转镜头或转接结构后，暗区方向随之变化，应重点检查镜头或转接结构。
• 如果暗区始终固定在相机传感器同一位置，应检查传感器、滤光片或相机校正参数。

七、镜头覆盖靶面以后，为什么边缘仍然不清晰

像圈覆盖只解决“能不能照到传感器四角”的问题，不能保证四角图像质量一定和中心一样。

中心清晰、边缘模糊，可能由以下原因造成：

• 镜头边缘MTF下降。
• 镜头场曲导致中心与边缘最佳焦点不同。
• 镜头畸变、像散或色差在边缘增加。
• 镜头与相机传感器不平行。
• 转接环加工精度或同轴度不足。
• 镜头工作距离偏离设计范围。
• 镜头光圈过大，边缘像差更加明显。
• 传感器像元太小，镜头解析力无法匹配。

如果只有一侧边缘模糊，另一侧相对清晰，通常更需要检查镜头和传感器是否倾斜，而不是单纯怀疑镜头整体解析力不足。

八、高像素相机为什么还要看像元尺寸

镜头标注“支持500万像素”“支持1200万像素”或“支持2500万像素”，只能作为初步参考，不能单独决定是否匹配。

同样是1200万像素相机：

• 如果传感器较小，像元尺寸通常更小，对镜头解析力要求更高。
• 如果传感器较大，像元可能更大，但镜头需要覆盖更大的像圈。
• 如果长宽比不同，传感器对角线和四角覆盖情况也会变化。

像元尺寸可以用下面的方式初步估算：

横向像元尺寸 = 传感器有效宽度 ÷ 横向有效像素数量

像元越小，传感器能够采样的空间频率越高，镜头需要在更高的空间频率下仍然保持足够的对比度。

从理论上，可以通过下面的关系理解相机的奈奎斯特采样频率：

奈奎斯特频率 ≈ 1 ÷（2 × 像元尺寸）

这里的像元尺寸应换算为毫米，计算结果单位为lp/mm。这个数值不是判断镜头是否合格的唯一标准，但可以帮助评估高像素、小像元相机对镜头MTF的要求。

更实际的做法是同时确认：

• 镜头支持的最大传感器规格。
• 镜头设计对应的推荐像元尺寸。
• 镜头在中心和边缘的MTF表现。
• 项目需要识别的最小缺陷或尺寸变化。
• 实际视野下目标能够覆盖多少像素。

九、靶面、焦距、视野和工作距离之间是什么关系

相机靶面变化后，即使镜头焦距和工作距离保持不变，最终视野也会发生变化。

一般来说，在相同焦距和近似工作距离下：

• 传感器越大，能够获得的视野通常越大。
• 传感器越小，视野通常越小。
• 焦距越短，视野通常越大。
• 焦距越长，视野通常越小。
• 工作距离增加，普通FA镜头的视野通常增大。

但真实镜头不是理想薄透镜，工作距离、畸变、对焦位置和镜头内部结构都会影响最终结果。因此，不能只根据传感器规格和焦距进行简单比例换算。

如果需要进一步理解FOV、WD、焦距和相机靶面的关系，可以参考机器视觉镜头焦距怎么选：FOV、工作距离和相机靶面的关系。

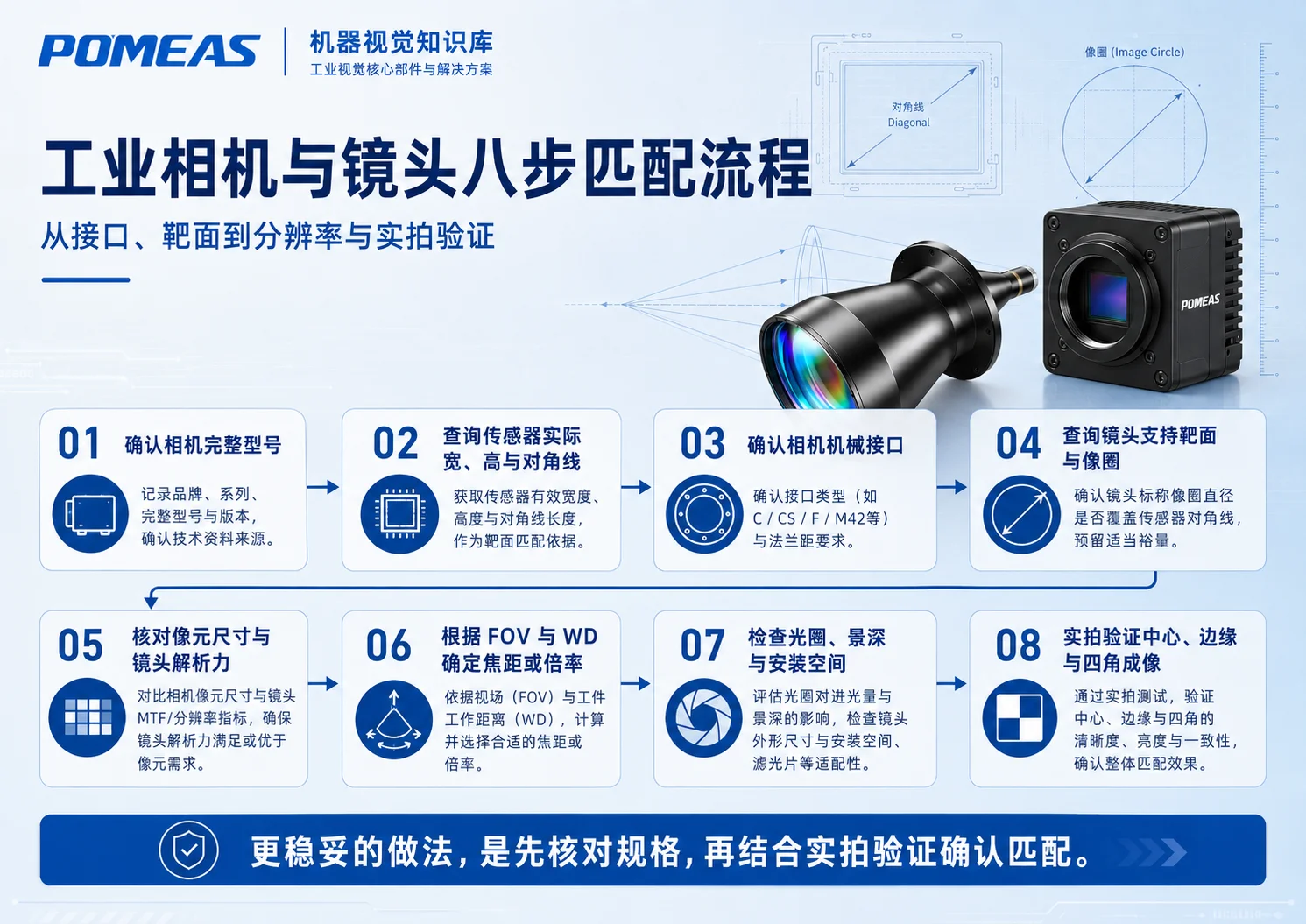

十、工业相机与镜头八步匹配流程

第一步：确认相机完整型号

记录相机品牌、系列、完整型号和版本。不要只记录“1200万相机”或“1英寸相机”，因为不同型号的传感器尺寸、像元和接口可能完全不同。

第二步：查询传感器实际尺寸

从相机规格书中确认：

• 传感器型号。
• 有效宽度。
• 有效高度。
• 有效对角线。
• 分辨率。
• 像元尺寸。

如果规格书只提供分辨率和像元尺寸，也可以通过对应方向的像素数量乘以像元尺寸，初步计算传感器有效宽度和高度。

第三步：确认相机机械接口

确认相机使用的是S、CS、C、TFL、M42、F接口还是其他接口，同时核对法兰距和转接要求。

使用转接环时，还要考虑转接环的通光孔径、同轴度、平行度和安装精度。

第四步：查询镜头支持靶面和像圈

优先查找镜头规格书中的最大支持传感器格式或有效像圈直径。

如果只有“支持1英寸”之类的标注，应进一步确认是否能够覆盖当前相机的实际传感器对角线。

第五步：核对像元尺寸和镜头解析力

确认镜头是否适合当前相机像元尺寸。小像元、高分辨率相机对镜头MTF要求更高，仅仅覆盖靶面并不够。

第六步：根据FOV和WD选择焦距或倍率

提供目标视野FOV、工作距离WD和相机靶面后，再选择合适的FA工业镜头焦距或远心镜头倍率。

对于远心镜头，还需要根据传感器尺寸和物方视野计算所需放大倍率。

第七步：检查光圈、景深和安装空间

核对镜头外径、长度、调焦结构、光圈范围和滤光片接口，同时确认光源是否有足够的安装空间。

镜头参数匹配，但设备内部无法安装，也不能算完整的选型方案。

第八步：实拍验证中心、边缘和四角

最终需要使用真实相机、镜头、工作距离、光圈和样品进行验证。

实拍时建议检查：

• 画面是否出现四角黑边。
• 中心与四角亮度是否一致。
• 中心、边缘和四角是否能够同时清晰成像。
• 边缘是否出现明显色差或变形。
• 不同光圈下成像是否稳定。
• 实际FOV是否满足要求。
• 尺寸测量结果在不同视野位置是否一致。

十一、几个常见匹配案例

案例一：2/3英寸相机搭配1英寸镜头

从像圈覆盖角度看，通常具备可行性。相机只使用镜头像圈中央区域，一般不容易因像圈不足出现黑角。

但仍需检查焦距、工作距离、分辨率、镜头外径和成本是否合适。

案例二：1.1英寸相机搭配1英寸镜头

不能只根据规格名称直接判断。

需要比较相机传感器实际对角线和镜头有效像圈。如果镜头像圈小于传感器对角线，可能出现四角暗角或边缘成像不完整。

案例三：高像素小靶面相机搭配普通镜头

镜头可能完全覆盖传感器，也没有明显暗角，但图像仍然不够清晰。主要原因可能是相机像元很小，而镜头解析力不足。

案例四：大靶面相机搭配转接镜头

转接后可以机械安装，但转接环通光口径、法兰距、同轴度、平行度和镜头像圈都可能成为限制。

如果出现单侧暗角、单侧模糊或无法合焦，应优先检查转接结构和法兰距。

十二、常见选型错误

• 只看相机和镜头是不是同一个接口。
• 只看镜头标注多少万像素，不看像元尺寸。
• 只看传感器宽度，不看对角线。
• 认为镜头靶面越大，镜头分辨率就一定越高。
• 看到暗角就直接判断镜头像圈不足。
• 忽略转接环、滤光片和同轴光模块的通光口径。
• 只检查中心清晰度，不检查边缘和四角。
• 没有在实际工作距离、光圈和照明条件下试拍。
• 把传感器规格名称直接按照普通英寸换算。
• 没有确认相机完整型号和传感器型号。

十三、客户需要提供哪些参数

为了判断工业相机和镜头是否匹配，建议提供以下信息：

• 工业相机品牌和完整型号。
• 传感器型号。
• 传感器有效宽度、高度和对角线。
• 相机分辨率和像元尺寸。
• 相机机械接口。
• 现有镜头完整型号。
• 镜头支持靶面或像圈直径。
• 目标横向和纵向视野FOV。
• 工作距离WD。
• 检测精度或最小缺陷尺寸。
• 工件高度差和景深要求。
• 光源类型和安装方式。
• 镜头可用安装空间。
• 当前是否存在暗角、边缘模糊或无法对焦。
• 相机采集的原始图像。

资料越完整，越容易判断问题来自镜头像圈、解析力、接口、工作距离、光源还是机械安装。

十四、相关产品和文章

可以继续查看以下内容：

• FA工业镜头选型指南：靶面、视野、工作距离与检测精度
• 机器视觉镜头焦距怎么选：FOV、工作距离和相机靶面的关系
• 远心镜头怎么选：倍率、视野、工作距离、景深与测量精度
• 工业相机拍不清晰怎么办
• 机器视觉测量精度怎么计算：像素当量、镜头分辨率与实际误差
• 机器视觉镜头景深不够怎么办：光圈、焦距、倍率与工作距离
• 查看POMEAS机器视觉光学与测量产品
• 机器视觉配件与系统配套
• FPC排线10μm微小缺陷检测解决方案：1.0X 双远心单视野覆盖 5.5mm 排线

如果已经有相机型号、镜头型号和实际拍摄原图，可以通过联系POMEAS技术团队，提交传感器尺寸、像元、FOV、WD和检测精度要求，进一步判断当前配置是否匹配。
