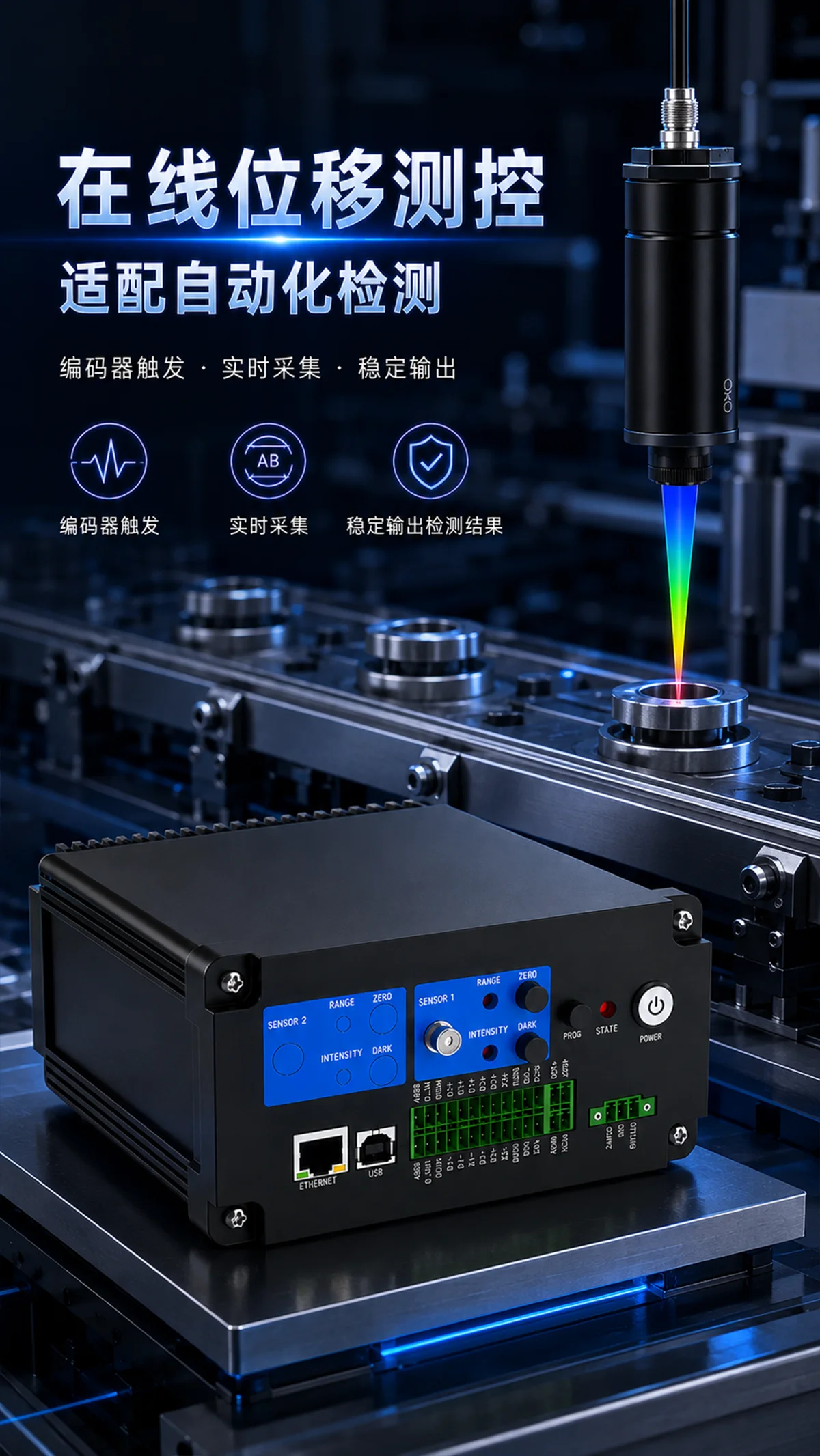

10kHz单通道光谱共焦位移传感器控制器

产品介绍

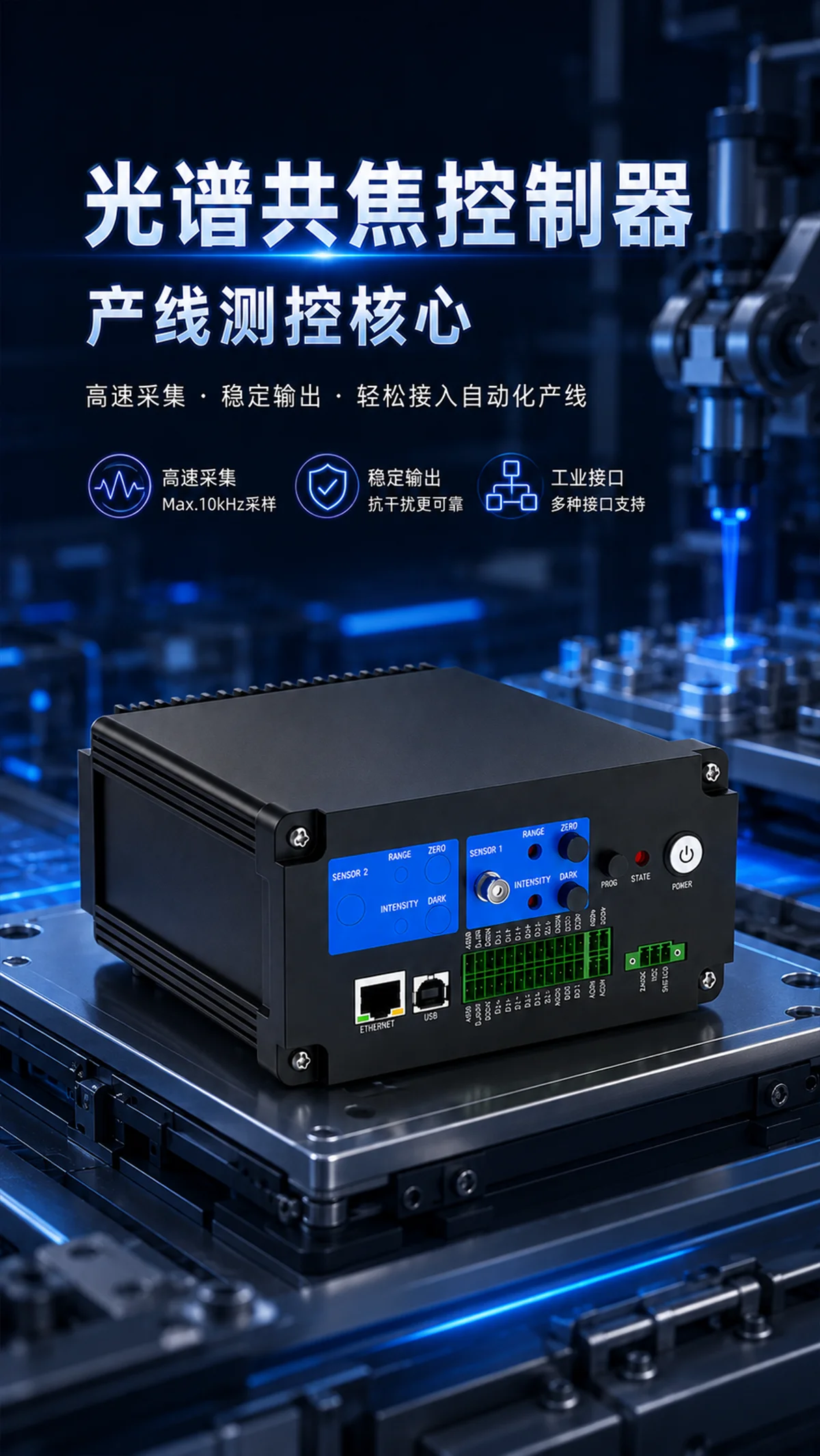

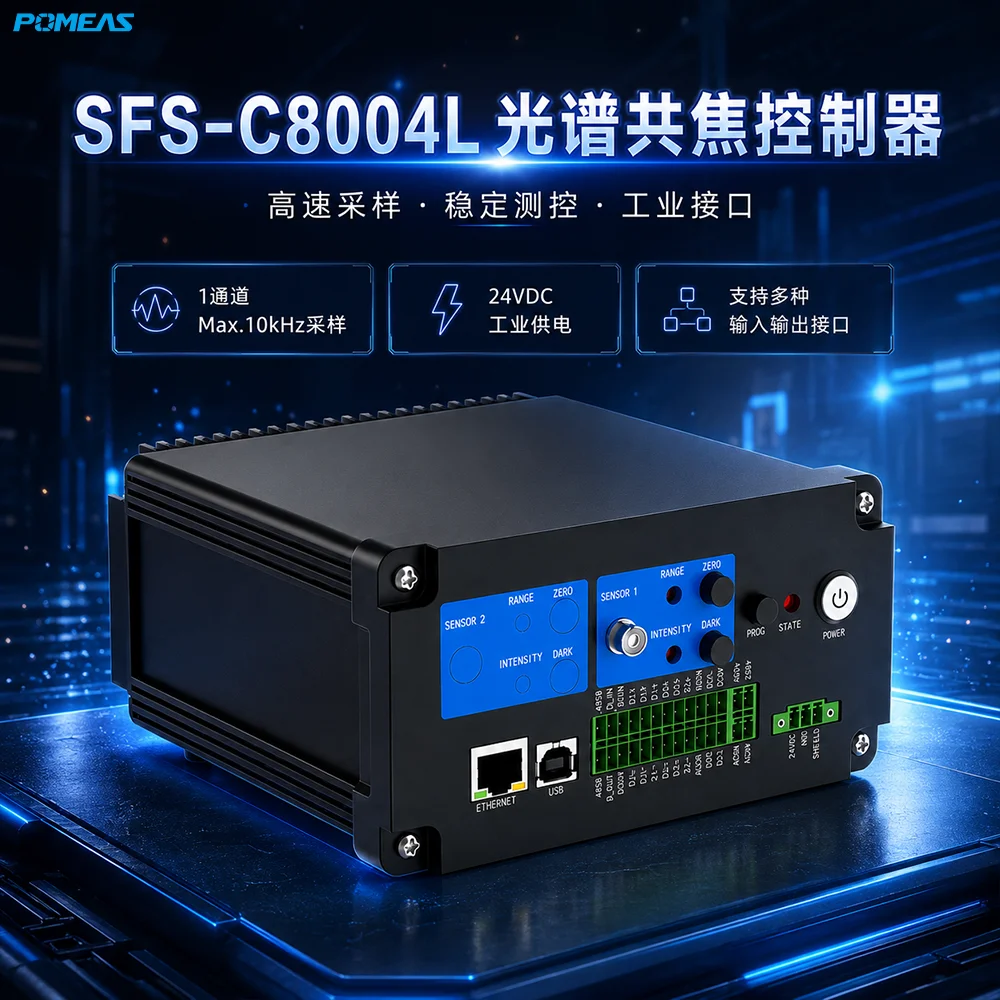

SFS-C8004L是一款面向SFS系列光谱共焦位移传感器的单通道控制器，主要用于传感头信号采集、测量数据处理、外部触发控制及自动化设备通讯。控制器可连接1个光谱共焦传感头，单通道最高采样频率为10kHz，适合精密位移测量、在线检测和自动化测控系统集成。

产品支持AB、ABZ编码器输入，以及脉冲触发和电平触发，可根据运动平台、输送机构或外部控制信号启动数据采集。控制器同时提供数字信号、模拟信号和多种工业通讯接口，方便连接上位机、PLC及其他自动化设备。

主要特点

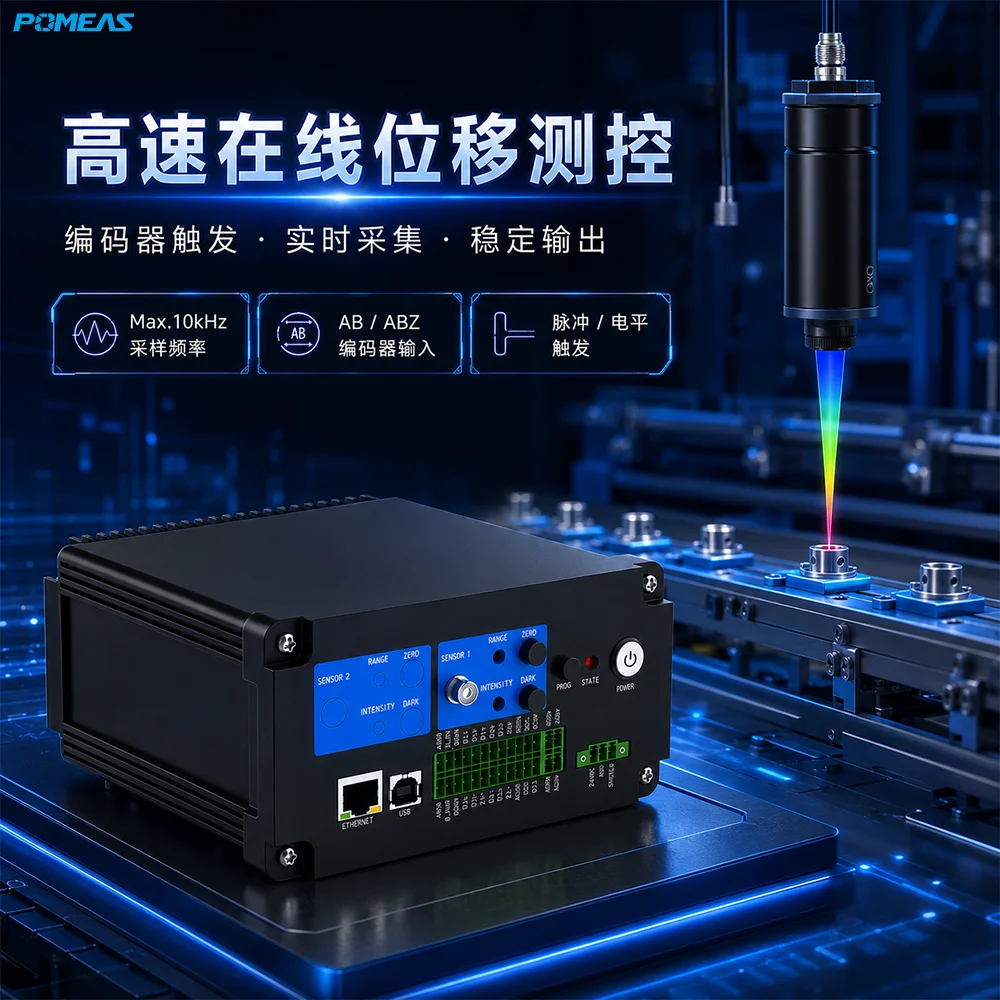

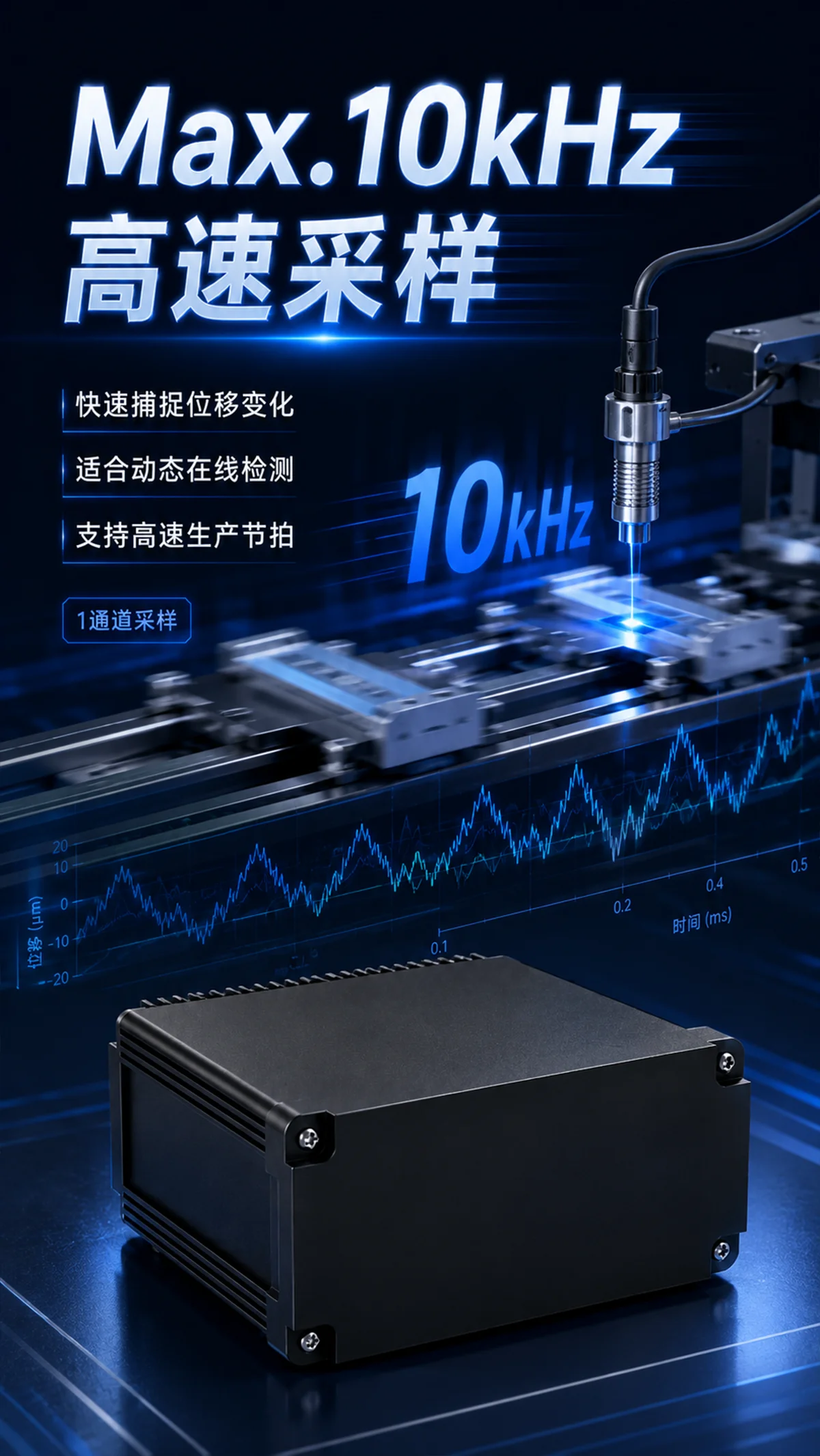

10kHz高速采样

单通道最高采样频率达到10kHz，可快速采集光谱共焦传感头的测量数据，满足连续位移检测和自动化设备快速响应需求。

单通道传感头连接

控制器可连接1个SFS系列光谱共焦传感头，适合单点位移、厚度、高度或轮廓测量系统的搭建。

多种外部触发方式

支持AB及ABZ编码器输入，并可配置用于测量触发；同时支持脉冲触发和电平触发，便于测量数据与设备运动位置保持同步。

数字与模拟信号输出

提供报警输出、比较器输出和数据无效警告。比较器输出可根据测量结果进行判断，方便设备执行合格、不合格或超差处理。

控制器还支持线性±10V模拟电压输出，并可选配4–20mA模拟电流输出模块。

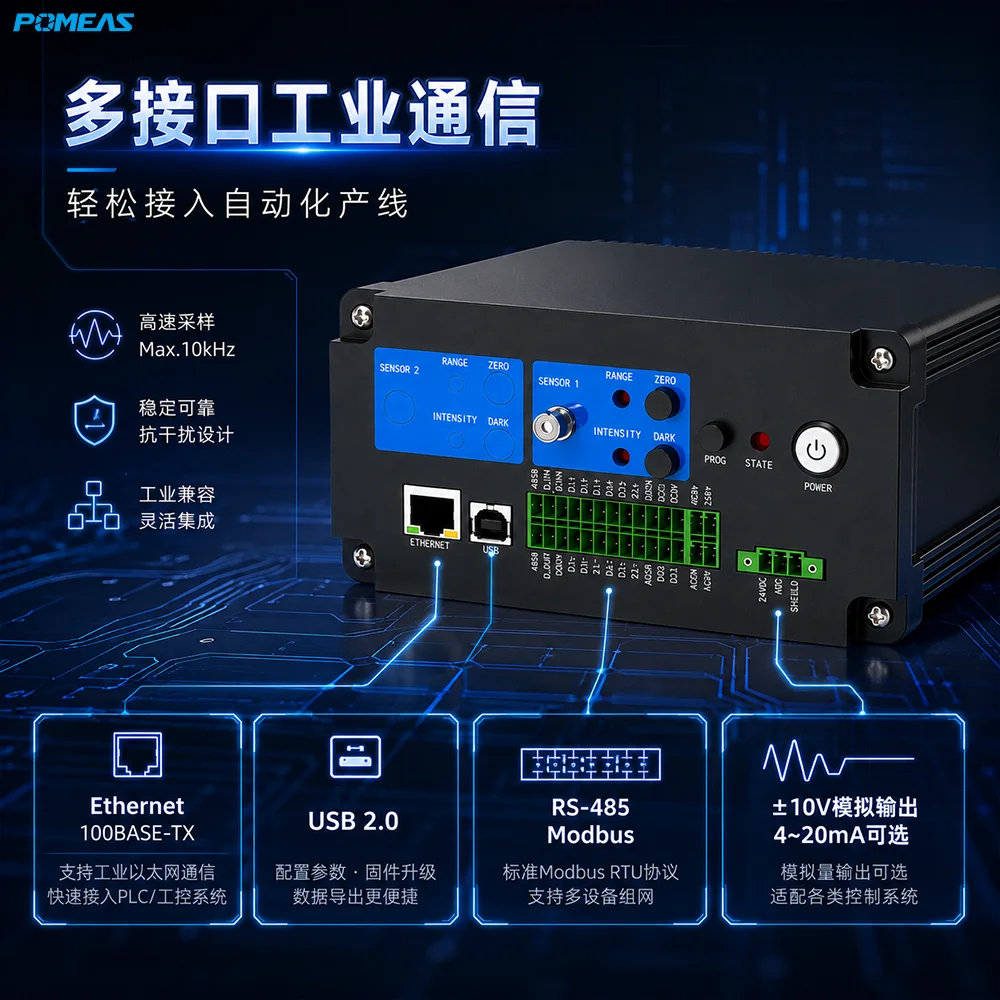

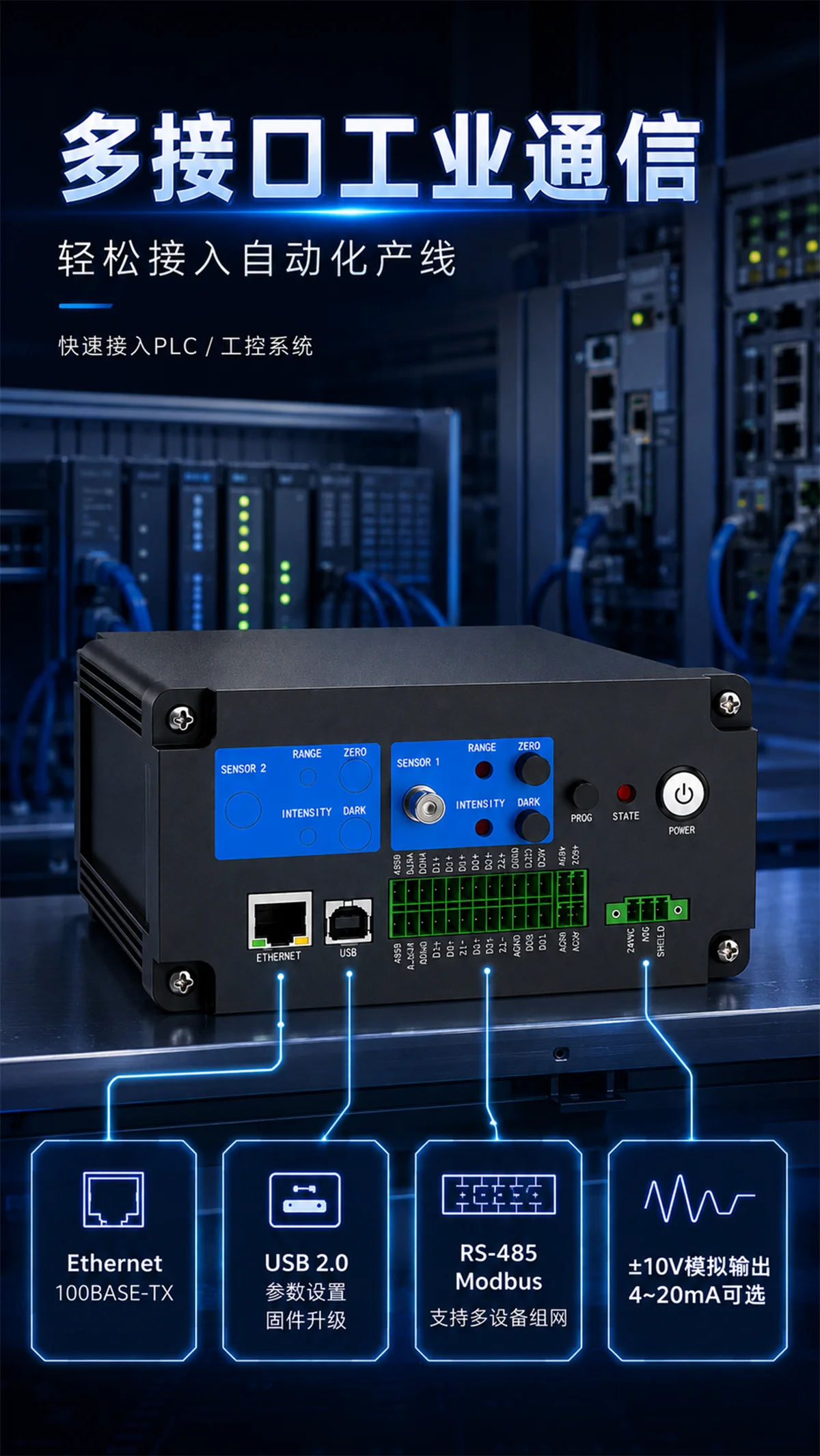

多种工业通讯接口

配备100BASE-TX Ethernet、USB 2.0 Full-speed和RS-485接口。其中RS-485支持Modbus协议，波特率范围为19200至115200，便于与PLC、工控机及自动化控制系统连接。

支持二次开发

配套TSConfocalStudio测控软件，并提供C++及C#软件开发包，方便用户进行参数设置、测量数据读取、设备控制和应用程序二次开发。

技术亮点

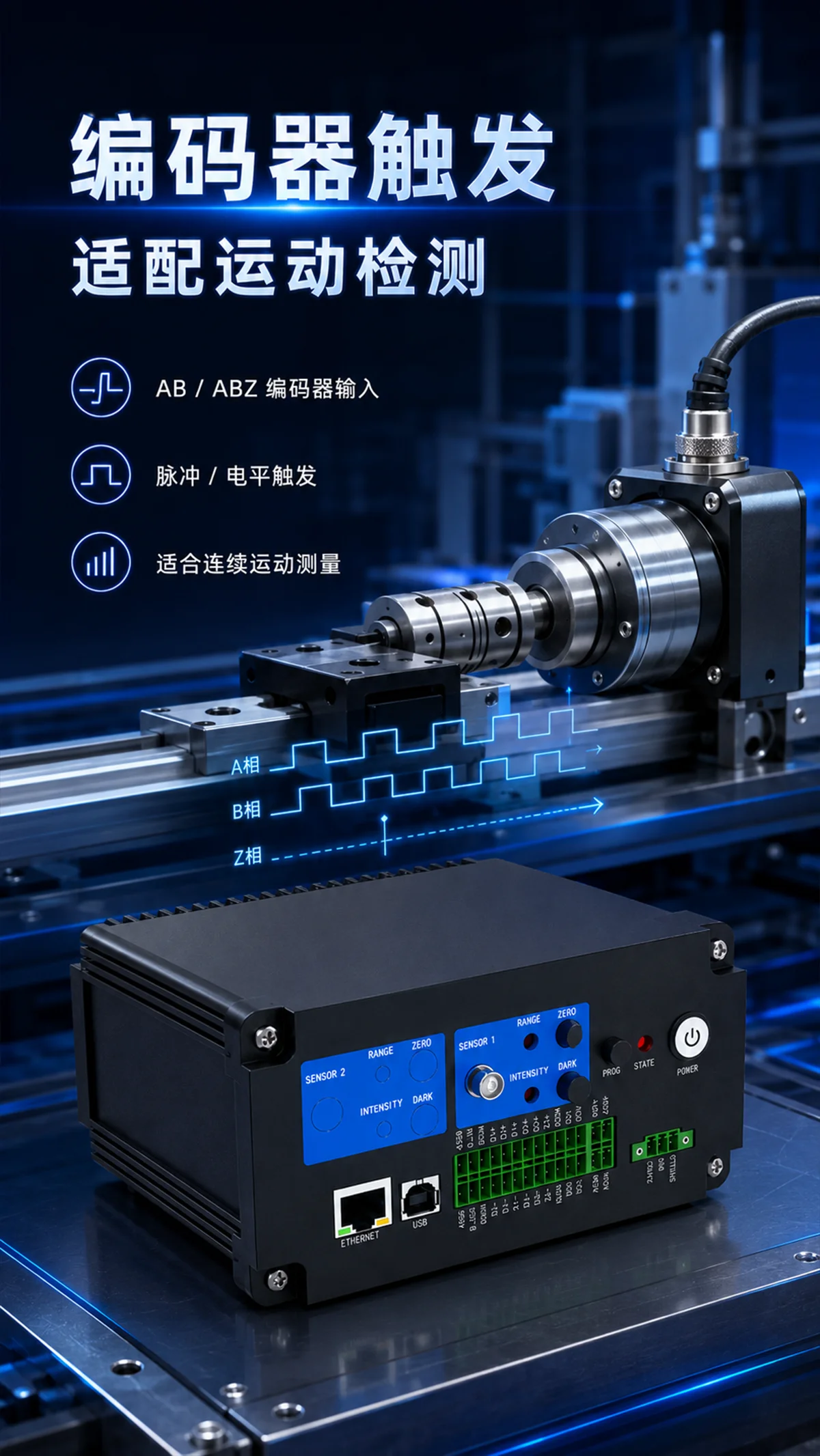

测量与运动位置同步

通过AB或ABZ编码器输入，控制器可根据设备运动位置触发数据采集，便于将位移测量结果与平台位置、输送距离或产品位置进行对应。

灵活的测量结果输出

控制器不仅可以通过Ethernet、USB和RS-485传输测量数据，还可以通过数字输出及模拟输出将测量结果发送至PLC或其他控制设备，满足不同自动化系统的接入需求。

支持在线判断与报警

比较器输出可用于测量结果判断，报警输出和数据无效警告则有助于及时发现超差、异常或无效数据，方便设备执行停机、分选或报警操作。

便于系统集成

通过Modbus通讯协议、上位机软件和C++、C#开发包，用户可将控制器集成至现有测量设备、生产线控制软件或质量检测系统中。

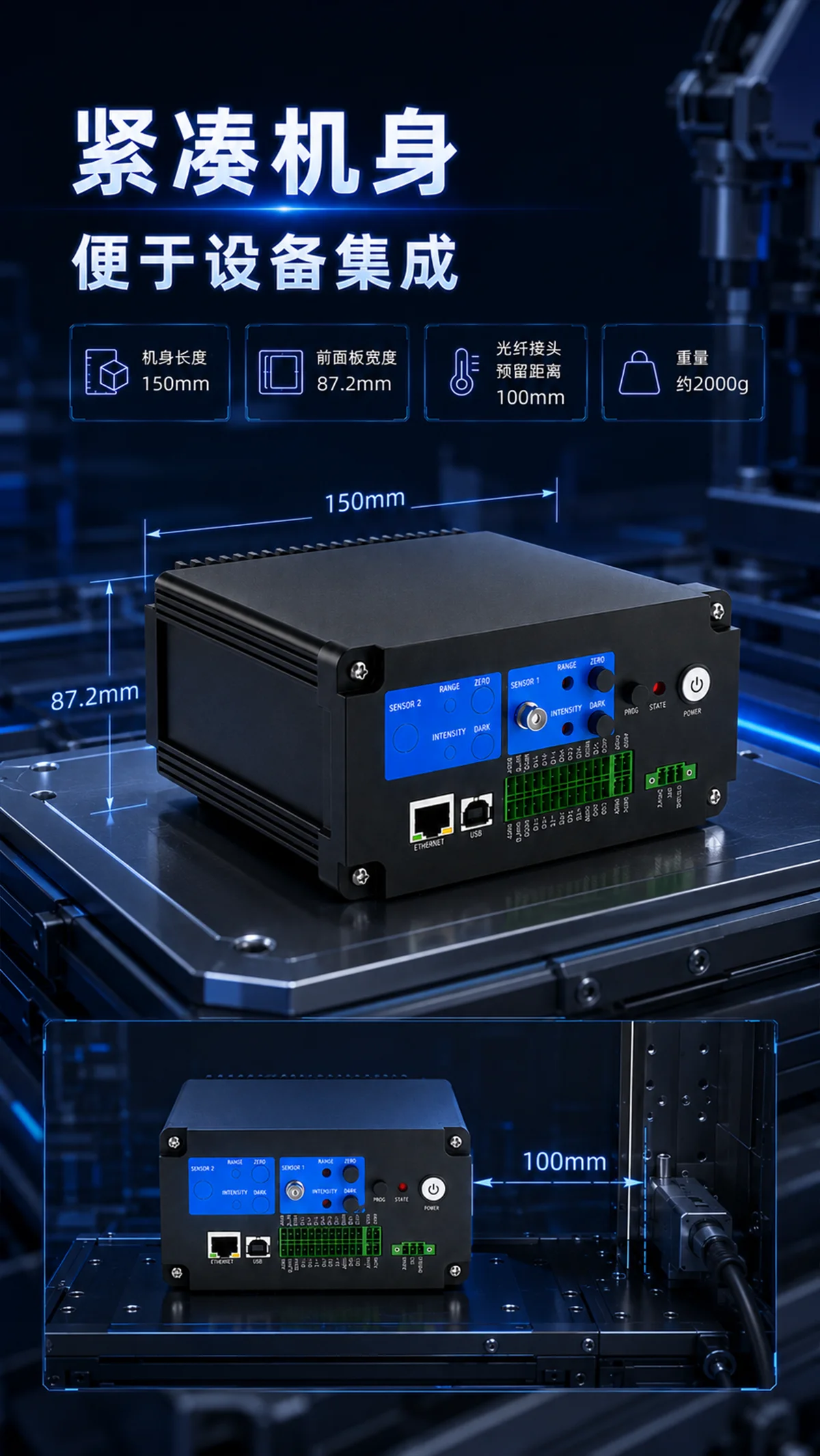

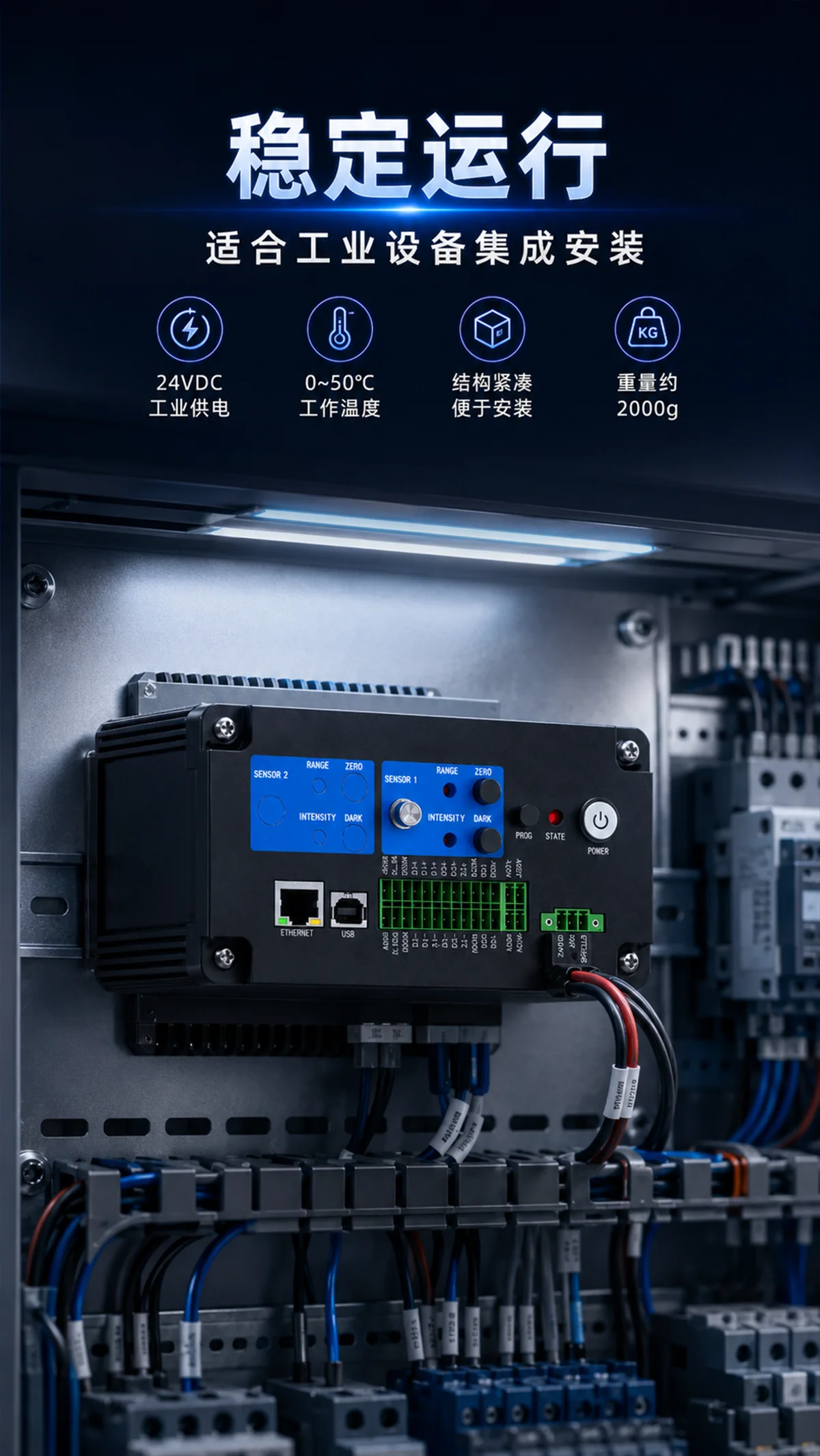

工业环境适应性

产品采用24VDC±10%供电，电流消耗约0.4A；工作温度为0至50℃，适用相对湿度为20%至85%RH，使用环境应避免冷凝。

规格参数

典型应用

精密位移测量

配合光谱共焦传感头，对被测物表面的高度、位置变化或微小位移进行非接触测量。

自动化在线检测

集成到自动化设备或生产线中，对工件进行连续数据采集，并将测量结果传输至PLC或上位机。

编码器同步测量

配合运动平台、直线模组或输送机构，根据编码器位置同步触发测量，实现测量数据与运动位置对应。

产品尺寸与高度检测

用于精密零部件、电子元件、玻璃、金属件及其他工业产品的高度、段差或位置检测。具体可测项目取决于所连接的传感头型号和测量方案。

合格与不合格判断

通过比较器输出和报警输出，将测量结果发送至分选机构或设备控制系统，实现产品超差判断和自动分选。

自动化测控系统开发

利用C++或C#软件开发包，将控制器测量功能集成到客户自有软件、检测设备或数据管理系统中。

常问问题（FAQ）

1. SFS-C8004L可以连接几个传感头？

该控制器可连接1个SFS系列光谱共焦传感头，属于单通道控制器。

2. 控制器的最高采样频率是多少？

单通道最高采样频率为10kHz。

3. 是否支持编码器触发？

支持。控制器提供AB和ABZ编码器输入，并可配置编码器信号用于测量触发。

4. 支持哪些外部触发方式？

支持脉冲触发和电平触发，可根据自动化设备输出的控制信号启动测量。

5. 支持哪些通讯接口？

控制器支持100BASE-TX Ethernet、USB 2.0 Full-speed和RS-485接口。

6. RS-485是否支持Modbus协议？

支持。RS-485接口采用Modbus协议，支持19200至115200波特率。

7. 是否支持模拟量输出？

支持线性±10V模拟电压输出。4–20mA模拟电流输出需要选配相应模块。

8. 数字输出可以实现哪些功能？

数字输出可用于报警、比较器判断和数据无效警告。比较器输出还可根据配置用于测量结果判断。

9. 是否提供上位机软件？

提供TSConfocalStudio测控软件，可用于配套测量和控制。

10. 是否支持二次开发？

支持。产品提供C++及C#软件开发包，方便用户开发自有测量软件或集成到现有自动化系统中。

11. 控制器使用什么电源？

产品采用24VDC供电，允许电压波动范围为±10%，电流消耗约0.4A。

12. 产品可以在什么环境中工作？

工作温度范围为0至50℃，相对湿度范围为20%至85%RH，且使用环境不能出现冷凝。

13. 控制器是否包含光谱共焦传感头？

该产品为控制器。传感头、连接线缆及可选输出模块是否包含在标准配置中，应以实际选型和报价单为准。

14. 是否支持EtherCAT通讯？

PDF参数表中出现了EtherCAT接口项目，但没有给出具体配置说明。是否支持、是否为选配以及适用版本，需要在下单前与技术人员确认。
