机器视觉镜头景深不够怎么办：光圈、焦距、倍率与工作距离

快速回答：机器视觉镜头景深不够时，不建议一开始就更换镜头。应先确认工件实际高度差、当前对焦位置、光圈大小、成像倍率、工作距离、安装角度和曝光时间。缩小光圈通常可以增加景深，但同时会降低亮度，并可能增加曝光时间和运动模糊风险。更稳妥的做法是先判断模糊产生的原因，再决定调整参数、改变安装方式还是更换光学方案。

我是Tiger。在实际跟客户沟通时，客户经常会说：“镜头只能拍清楚一部分，是不是镜头景深不够？”

有些项目确实是景深不足，但也有不少情况其实是整体没有对好焦、相机倾斜安装、工件运动模糊、光源对比度不足，或者高倍率下轻微的高度变化被明显放大。

这类问题我一般不会只根据一张模糊图片就建议客户换镜头。我会先确认：哪个位置清晰、哪个位置模糊，工件最高点和最低点相差多少，以及模糊是否随着曝光、倍率或安装位置发生变化。

一、机器视觉中的景深是什么意思

景深通常是指镜头完成对焦后，焦点前后仍能保持“可接受清晰度”的物方范围。

严格来说，光学系统只有一个最佳对焦平面。离开这个平面后，图像会逐渐产生离焦模糊。只是当模糊程度没有超过检测或测量任务允许的范围时，我们仍然会认为该区域是清晰的。

因此，机器视觉项目中的景深并不是一个完全固定的参数。它还与检测任务有关。

• 如果只是判断工件有无，允许的模糊范围可能相对宽松。
• 如果需要读取较大的字符，景深要求通常低于精密尺寸测量。
• 如果需要测量微小边缘位置，即使肉眼看起来清晰，也可能已经超出实际可用景深。
• 如果检测目标是细小划痕、毛刺或微小缺口，对图像清晰度和对比度的要求会更高。

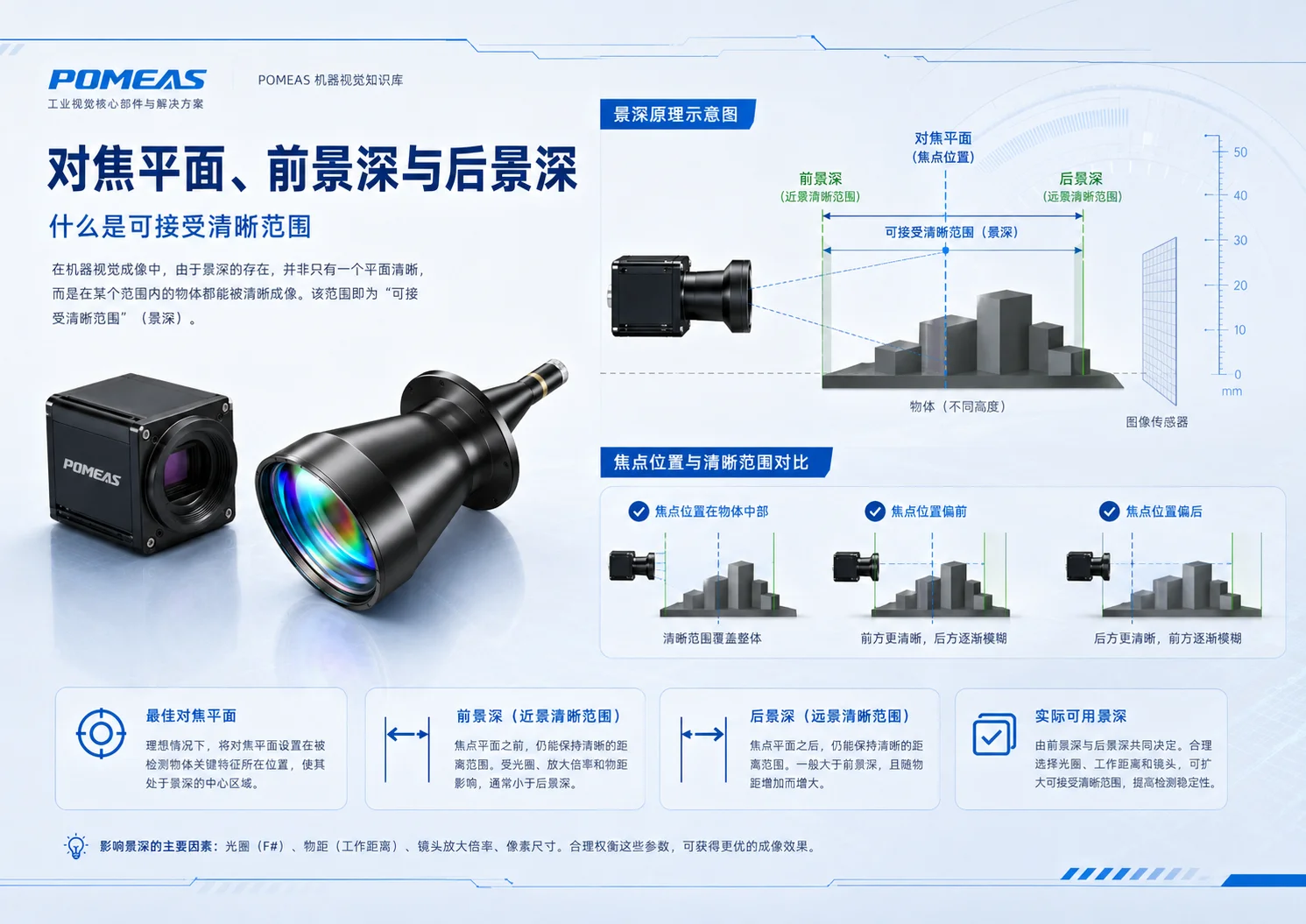

前景深、后景深和最佳对焦平面

最佳对焦平面：镜头当前清晰度最高、细节对比度最好的物方位置。

前景深：最佳对焦平面靠近镜头一侧，仍能保持可接受清晰度的距离范围。

后景深：最佳对焦平面远离镜头一侧，仍能保持可接受清晰度的距离范围。

实际可用景深：前景深与后景深共同构成的可接受清晰范围，但最终仍应以真实样品的检测稳定性为准。

二、怎样判断是不是真的景深不够

“图像模糊”和“景深不足”不是完全相同的问题。景深不足通常具有明显的空间规律：部分高度清晰，其他高度逐渐模糊。

如果整个画面同时发虚，通常不应首先归因于景深。真正的景深不足，一般会呈现出与工件高度或距离有关的清晰度变化。

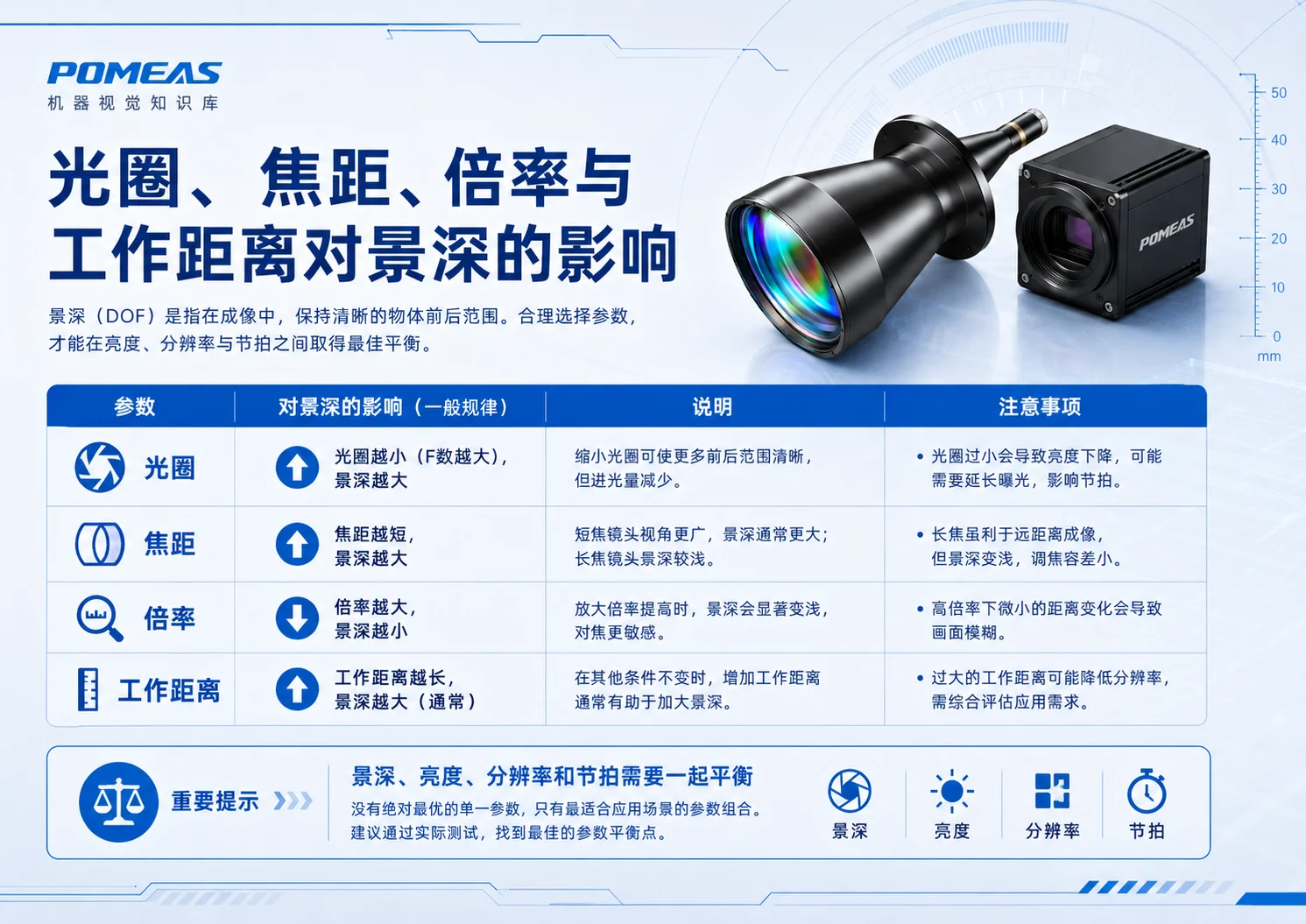

三、哪些参数会影响机器视觉镜头景深

景深不是由单一参数决定的。光圈、倍率、焦距、工作距离、允许的模糊范围以及镜头结构都会影响实际结果。

在有限共轭和近距离成像中，可以用下面的简化关系理解景深变化趋势：

景深趋势 ∝ F值 ×（1＋倍率）÷ 倍率²

这个关系只适合帮助理解参数趋势，不能直接作为最终景深承诺。实际景深还与允许弥散圆、像元尺寸、镜头设计、波长、对焦标准和检测算法有关。

1. 光圈与景深

缩小光圈，也就是增大F值，通常能够增加景深。因为光束角度变小，离开最佳对焦平面后形成的模糊光斑增长得更慢。

但缩小光圈不是没有代价。进入相机的光线会减少，图像亮度下降。为了维持亮度，系统可能需要延长曝光时间、提高增益或增加光源亮度。

如果工件正在运动，曝光时间增加可能引起运动模糊。如果增益提高过多，则可能增加噪声，影响边缘提取和缺陷识别。

2. 倍率与景深

倍率是影响机器视觉景深的核心参数之一。倍率越高，景深通常越浅。

这在连续变倍镜头、显微镜头和高倍率远心镜头中尤其明显。客户有时在低倍率端拍摄正常，但切换到高倍率端后，工件轻微的高度差就会导致不同区域无法同时清晰。

因此，在高倍率项目中，需要先确认真正需要观察的最小细节，再决定倍率。倍率并不是越高越好，过高倍率会同时带来更小视野、更浅景深和更高的对焦敏感度。

3. 焦距与景深

在普通摄影关系中，较短焦距通常有利于获得更大的景深，但在机器视觉选型中，焦距不能脱离视野、相机靶面和工作距离单独讨论。

例如，为了保持相同视野，更换短焦镜头后可能需要改变工作距离；更换长焦镜头后，安装距离和放大倍率也可能发生变化。

所以实际选型时，不能简单根据“短焦景深大”就直接更换镜头，而应先确认目标视野、工作距离和相机靶面是否仍然匹配。

4. 工作距离与景深

在其他条件相似时，增加物距通常有助于增加景深。但机器视觉项目中的工作距离往往受到设备空间、光源安装、视野和镜头型号限制。

如果为了增加工作距离而更换为更长焦距或更高倍率的镜头，最终景深未必增加。因此，工作距离必须和焦距、倍率及FOV一起评估。

四、为什么不能直接把光圈调到最小

不少客户遇到景深不足后，第一反应就是把镜头光圈调到最小。这样做有时可以改善景深，但也可能产生新的问题。

1. 图像亮度下降

光圈缩小后，进入传感器的光线减少。如果光源亮度不变，图像可能变暗，边缘对比度下降。

2. 曝光时间变长

为了补偿亮度，曝光时间可能需要增加。静态工件影响相对较小，但在输送带、转盘或振动环境中，更长的曝光容易产生运动模糊。

3. 增益提高导致噪声增加

如果通过提高相机增益补偿亮度，图像噪声可能增加。对灰度边缘测量、暗色缺陷和低对比度识别来说，噪声会影响算法稳定性。

4. 光圈过小可能降低细节对比度

光圈持续缩小后，衍射对成像的影响会逐渐增加，镜头能够呈现的高频细节可能下降。

所以正确思路不是“把光圈拧到底”，而是在景深、亮度、分辨率和检测节拍之间寻找平衡点。

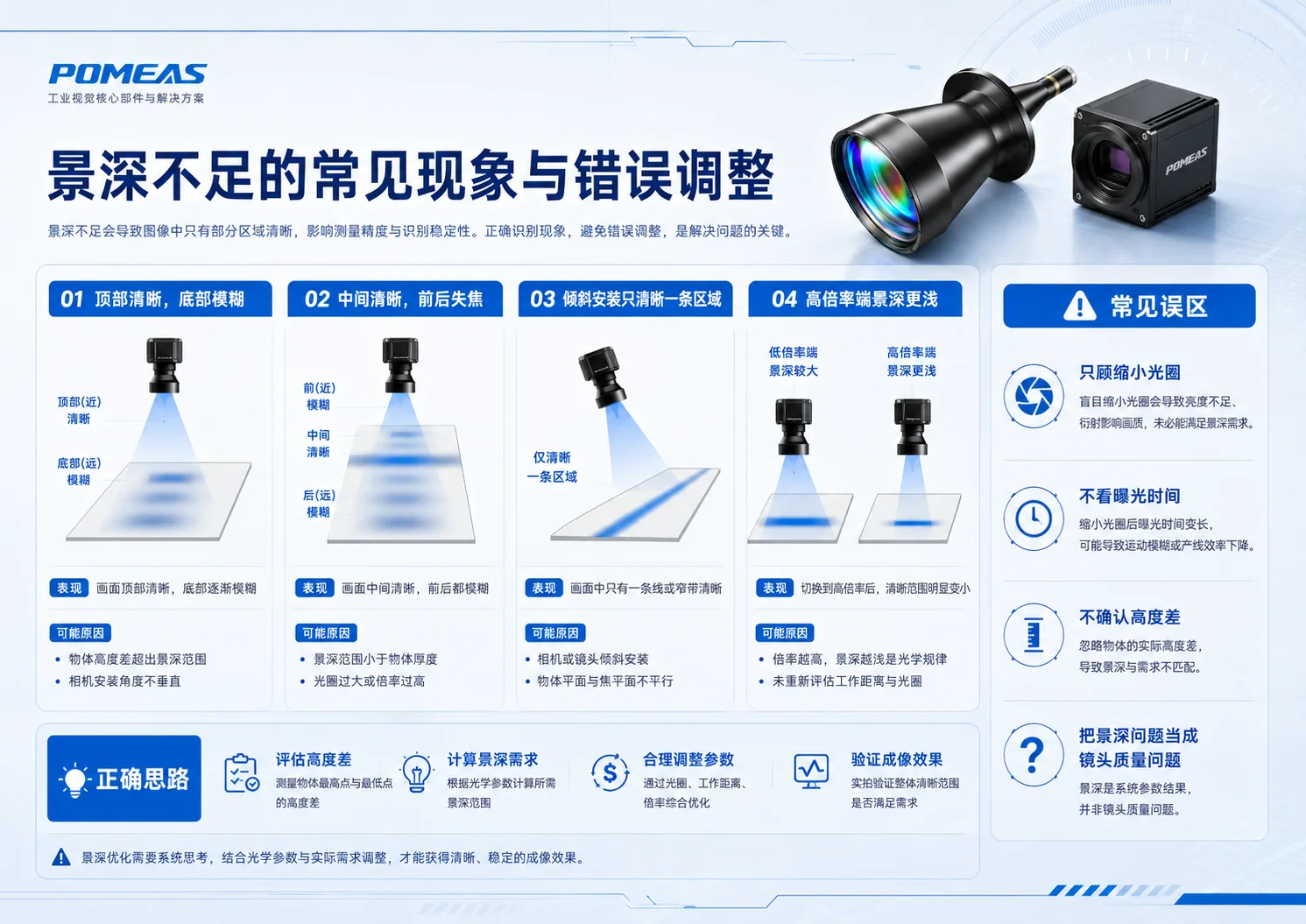

五、景深不足的常见现象与错误调整

现象一：顶部清晰，底部模糊

这种情况通常说明当前对焦位置靠近工件顶部，而底部已经超出后方可用景深。

可以尝试把焦点从顶部向工件中部移动，使前景深和后景深更合理地覆盖整个高度范围。

现象二：中间清晰，前后都模糊

如果已经将焦点放在工件中部，但最高点和最低点仍然模糊，说明当前可用景深可能小于工件高度差。

此时需要检查光圈、倍率和工作距离，必要时降低倍率或更换景深更适合的光学方案。

现象三：画面只有一条区域清晰

这通常与安装倾斜有关。当工件平面、镜头光轴和相机传感器之间没有正确对齐时，焦平面可能只与工件形成局部交叉。

更稳妥的做法是先检查相机、镜头和工件平面的垂直度，而不是直接更换镜头。

现象四：切换到高倍率后景深明显变浅

这是高倍率成像的正常光学规律。需要在高倍率端重新对焦，并重新评估工件高度差是否处于可用景深内。

常见错误一：只缩小光圈，不增强光源

光圈缩小后如果没有同步增加照明，可能导致曝光时间变长、增益上升和图像噪声增加。

常见错误二：只看静态图片，不看运动状态

设备停止时图像清晰，不代表生产运行时同样清晰。应在真实速度、触发和曝光条件下验证。

常见错误三：没有测量工件高度差

如果不知道工件最高点和最低点相差多少，就无法判断镜头景深到底缺多少，也很难选择合适的替代方案。

常见错误四：把所有模糊都归因于镜头质量

景深不足是整套系统参数共同作用的结果。对焦位置、安装角度、倍率、光圈、照明和运动状态都可能造成类似现象。

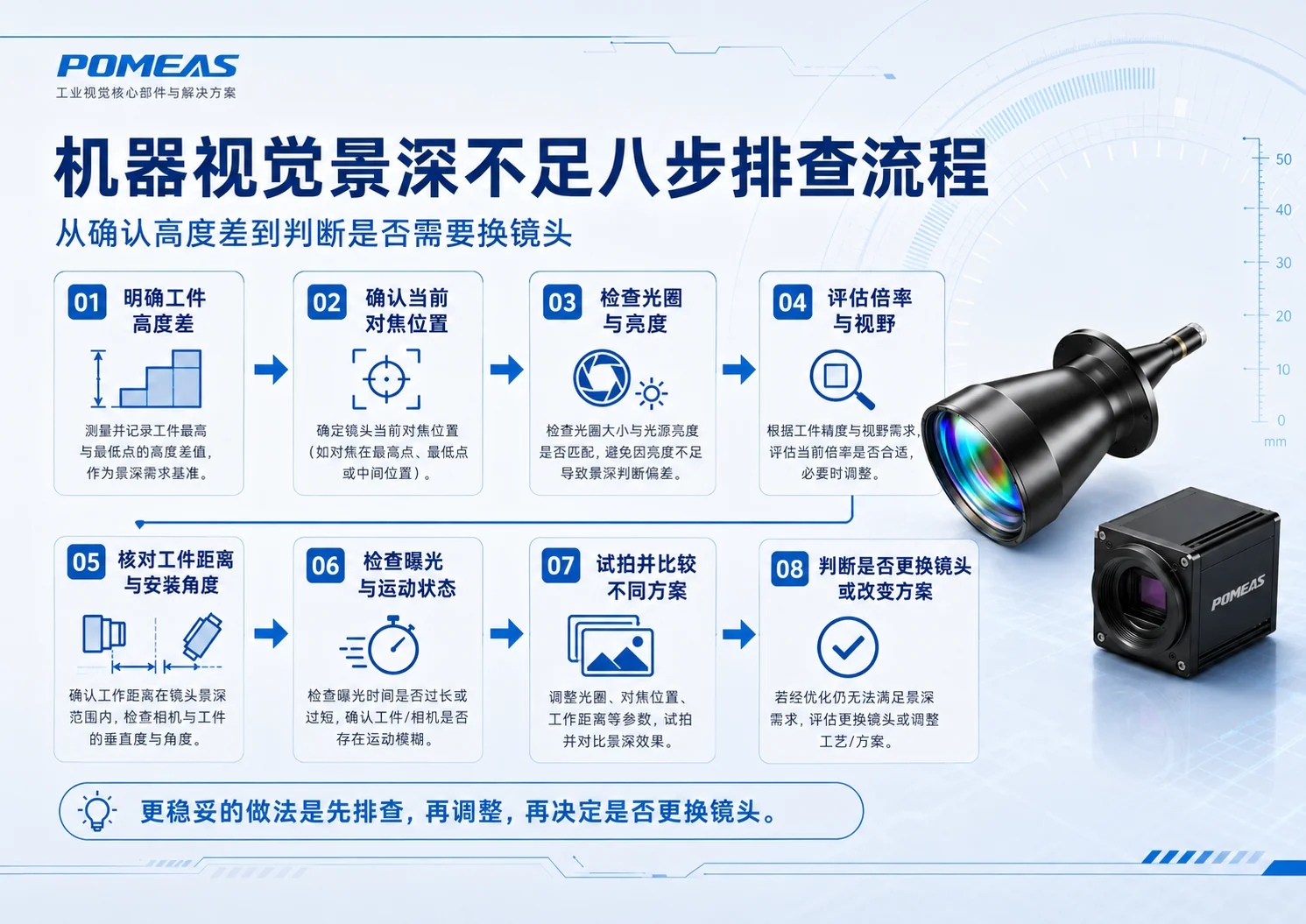

六、机器视觉景深不足八步排查流程

第一步：明确工件实际高度差

测量工件最高点和最低点之间的距离，不要只根据产品总尺寸估算。

如果工件自身有倾斜、翘曲、装夹浮动或输送平台高度变化，这些误差也应计入景深需求。

第二步：确认当前对焦位置

确认镜头目前对焦在最高点、最低点还是工件中部。

如果焦点放在最高点，可能浪费一部分前景深；如果放在最低点，则可能浪费后景深。很多情况下，把焦点放在关键检测区域或整体高度的合理中间位置，会比单纯缩小光圈更有效。

第三步：检查光圈与图像亮度

逐级缩小光圈，并同步观察亮度、曝光时间、图像噪声和边缘清晰度变化。

建议每调整一级光圈，都保存一张原图进行对比，不要只凭显示器上的即时画面判断。

第四步：评估倍率与视野

确认当前倍率是否真的必要。如果检测目标在图像中已经占据足够像素，可以适当降低倍率或扩大视野，以换取更大的景深。

但降低倍率后，最小缺陷或测量边缘的像素覆盖数量也会减少，因此需要重新评估分辨能力。

第五步：核对工作距离与安装角度

检查实际工作距离是否处于镜头规定范围内，同时检查相机、镜头和工件平面是否存在倾斜。

对于大平面工件，如果只有一侧清晰，另一侧模糊，通常应优先检查安装平行度。

第六步：检查曝光时间和运动状态

确认模糊是否只在工件运动时出现。可以让工件静止拍摄一张，再以正常速度拍摄一张进行对比。

如果静止图像清晰、运动图像模糊，主要问题可能是曝光时间或机械振动，而不是景深。

第七步：试拍并比较不同方案

分别尝试调整焦点位置、光圈、光源、倍率和工作距离，并保存原始图像。

比较时不要只看画面是否“看起来更清晰”，还要观察检测边缘、缺陷对比度、测量重复性和处理节拍是否改善。

第八步：判断是否需要更换镜头或改变方案

如果完成以上调整后，当前镜头仍然无法覆盖工件高度差，才需要进一步评估更换镜头。

可考虑的方向包括：

• 降低放大倍率。
• 选择可调光圈范围更合适的镜头。
• 选择更适合当前FOV和工作距离的FA工业镜头。
• 采用电动调焦或分层拍摄。
• 使用景深合成技术。
• 改变相机安装角度或检测工位。
• 将一个检测任务拆分为多个视野或多个相机。
• 使用工业显微观察或测量系统完成多高度成像。

七、FA镜头、远心镜头和变倍镜头的景深区别

需要特别注意，远心镜头的主要价值是降低透视误差和倍率变化，并不是保证所有高度都同时清晰。

如果工件高度差明显大于镜头可用景深，即使使用远心镜头，仍然可能需要分层拍摄或重新设计检测方式。

八、哪些情况不能只靠增加景深解决

• 工件高度差远大于单个镜头的可用景深。
• 既要求高倍率观察微小细节，又要求大范围多高度同时清晰。
• 工件高速运动，无法通过延长曝光补偿亮度。
• 工件表面高反光、透明或存在复杂纹理，边缘本身不稳定。
• 被测平面倾斜角度较大，无法通过普通对焦覆盖。
• 需要同时观察多个相互分离的高度平面。
• 不同高度区域需要完全不同的照明方式。
• 检测任务要求微米级尺寸重复性，景深边缘区域无法提供稳定对比度。

这些项目可能需要多相机、多工位、电动Z轴、分层采集或景深合成，而不是继续缩小光圈。

九、景深与测量精度有什么关系

对于尺寸测量项目，景深不足不仅会让图像看起来模糊，还可能造成边缘提取位置变化。

当工件高度变化后，边缘从清晰状态进入离焦状态，灰度过渡区域会变宽。软件即使仍然能够识别边缘，测量位置也可能发生偏移，导致重复测量结果波动。

因此，尺寸测量系统中的可用景深，不能只通过肉眼判断。更可靠的验证方式是：

1. 准备不同高度位置的标准样品。
2. 在相同曝光和光源条件下采集图像。
3. 记录不同高度下的边缘清晰度。
4. 重复测量同一尺寸并记录波动。
5. 确认整个高度范围内的测量误差是否满足要求。

即使某个高度位置的图像肉眼仍然可见，也不代表它一定适合精密测量。

十、客户需要提供哪些参数

为了判断景深不足应该调整参数还是更换镜头，建议提供以下信息：

• 被测产品图片和尺寸图纸。
• 产品最高点与最低点的高度差。
• 需要覆盖的横向和纵向视野FOV。
• 当前工作距离WD。
• 相机型号、靶面尺寸、分辨率和像元尺寸。
• 镜头型号、焦距、倍率和光圈范围。
• 当前清晰位置和模糊位置的说明。
• 原始拍摄图片，不要只提供压缩截图。
• 工件是否运动以及运行速度。
• 当前曝光时间、增益和帧率。
• 使用的光源类型和安装角度。
• 检测目标是外观识别、字符读取还是尺寸测量。
• 需要识别的最小缺陷或目标尺寸。
• 允许的安装空间和镜头最大外径。

这些参数越完整，越容易判断问题来自景深、对焦、光源、相机设置还是机械安装。
