70mm参考距离200nm光谱共焦位移传感器

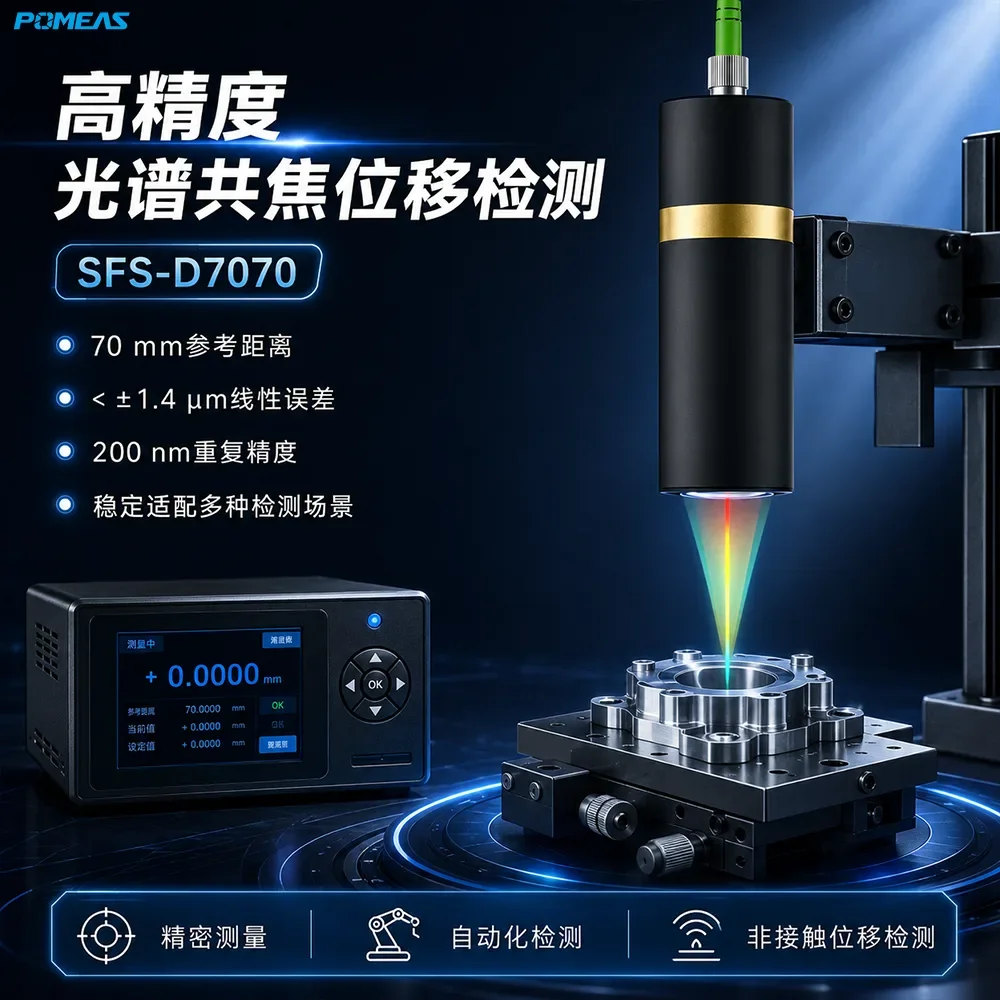

SFS-D7070 光谱共焦位移传感器，参考距离 70 mm，测量范围 ±3.5 mm，重复精度 200 nm，线性误差＜±1.4 μm，Φ30×84.2 mm 结构仅 130 g，适用于远工作距离非接触检测。
SKU:
产品介绍

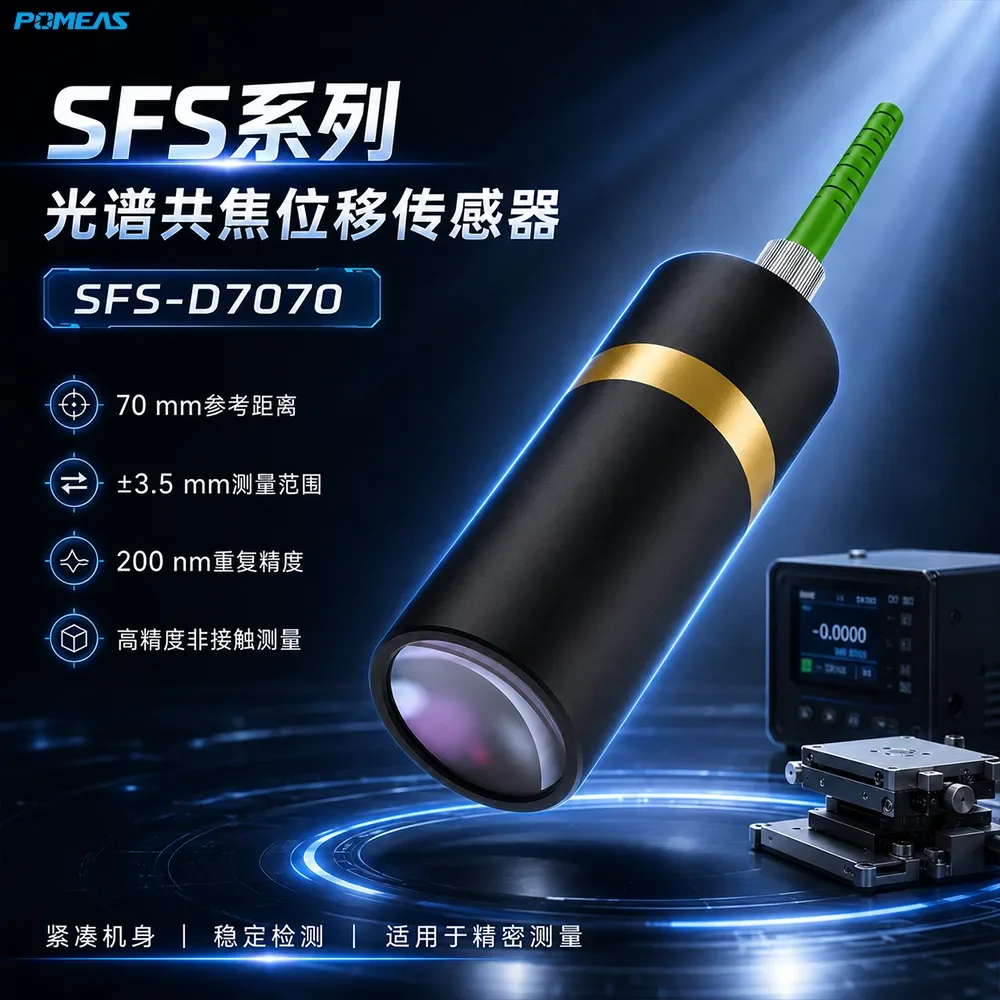

POMEAS SFS-D7070 是一款远工作距离光谱共焦位移传感器，参考距离 70 mm，测量范围 ±3.5 mm，重复精度 200 nm，线性误差＜±1.4 μm。70 mm 的长参考距离大幅降低探头与被测物碰撞风险；Φ30×84.2 mm 结构约 130 g，轻量便于集成。
主要特点
- 200 nm 重复精度，线性误差＜±1.4 μm
- ±3.5 mm 测量范围，总行程 7 mm
- 70 mm 长参考距离，碰撞风险低
- Φ30×84.2 mm 结构，仅 130 g
- Φ25/50/400 μm 三模式光斑
- 最小可测厚度 5% F.S.，支持透明材料
- IP40 防护

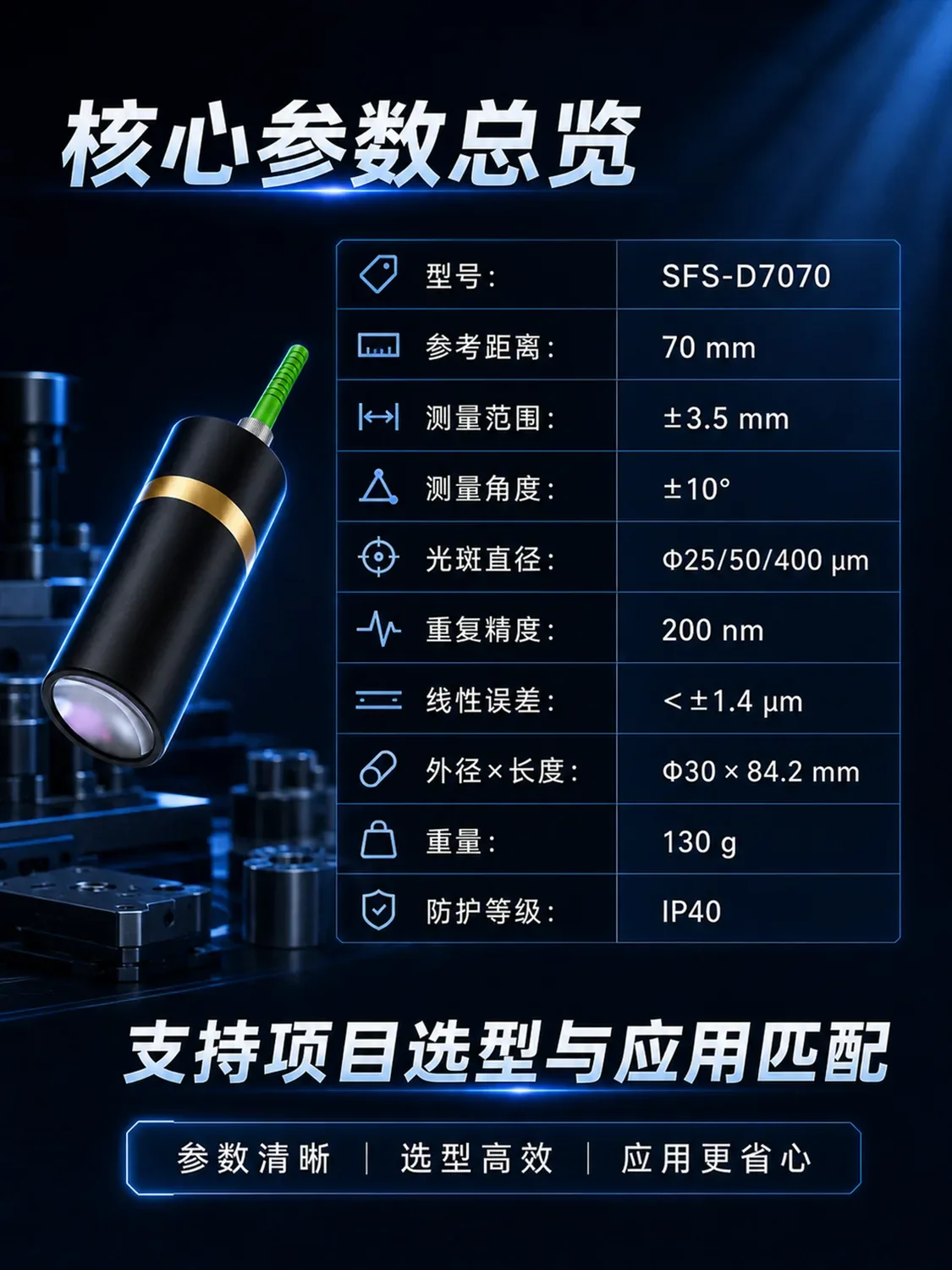

技术参数
| 产品型号 | SFS-D7070 |
|---|---|
| 参考距离 | 70 mm |
| 测量范围 | ±3.5 mm |
| 总测量行程 | 7 mm |
| 测量角度 | ±10° |

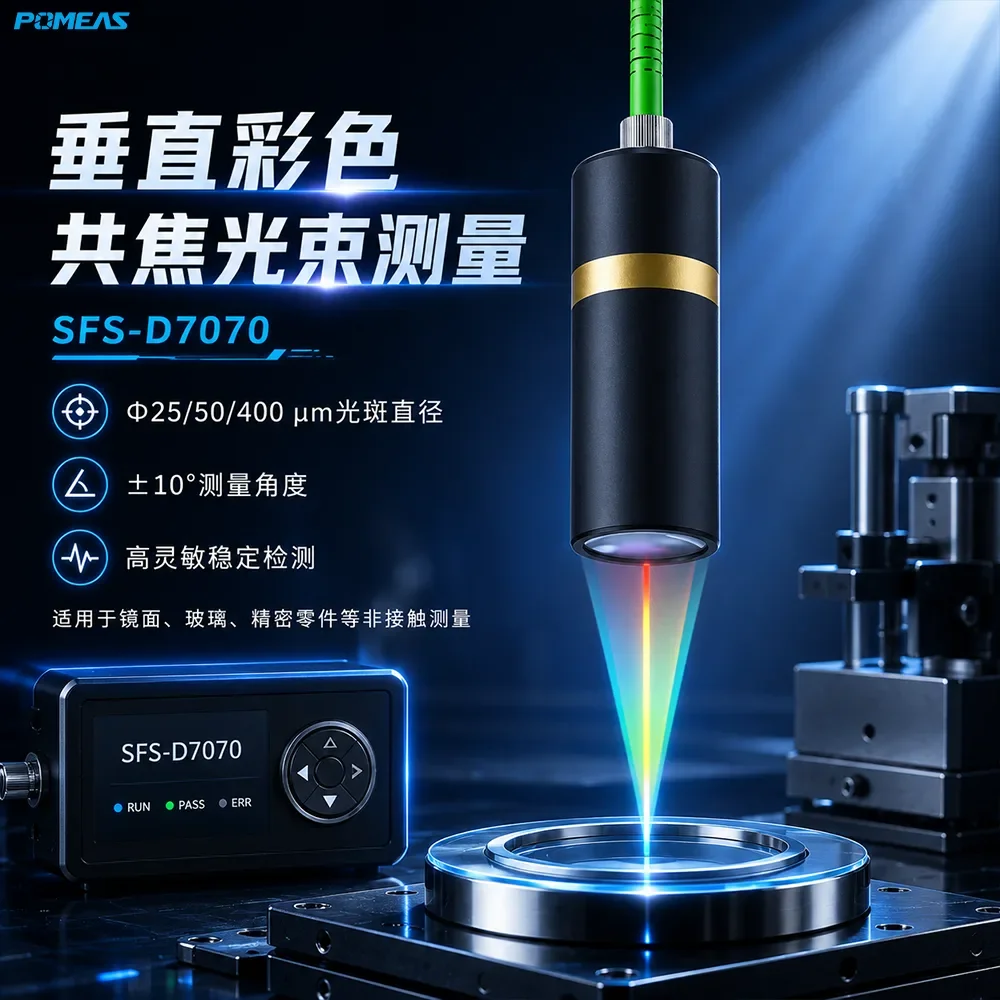

| 光斑直径 | Φ25/50/400 μm |
| 重复精度 | 200 nm |
| 线性误差 | ＜±1.4 μm |

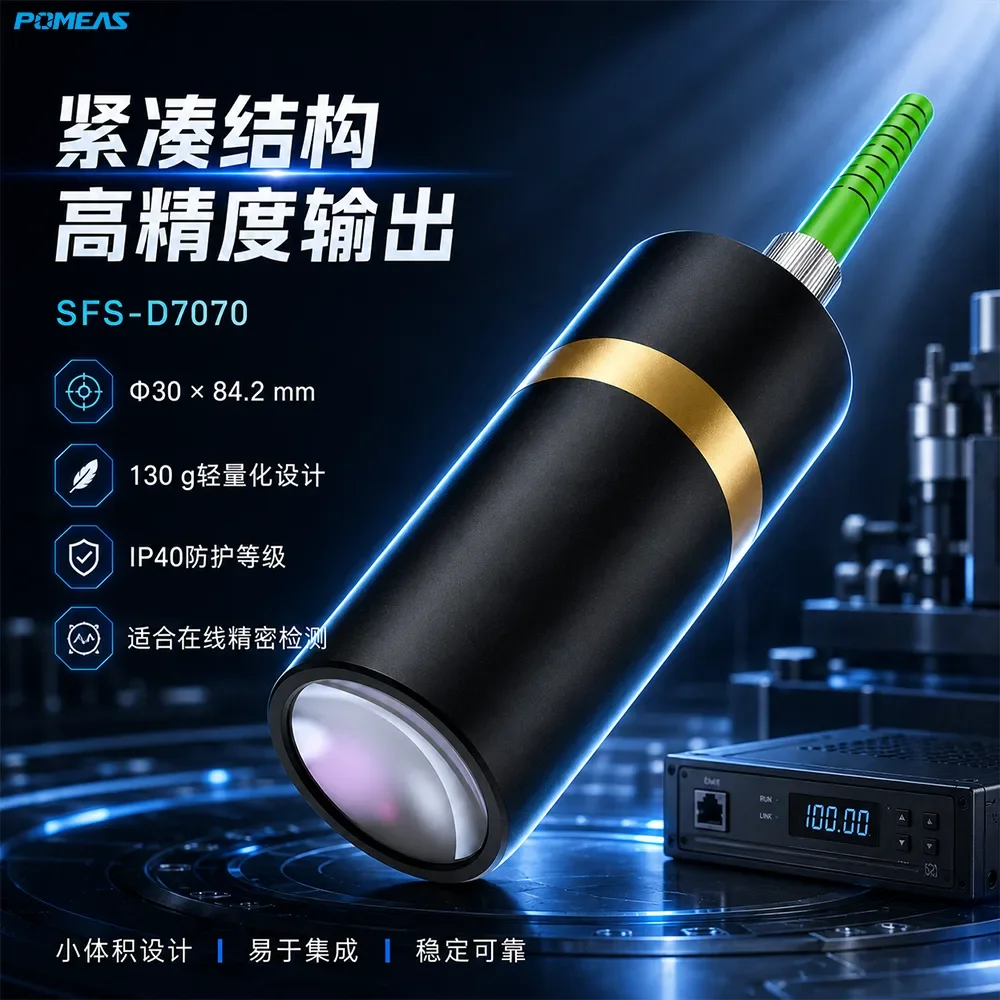

| 外形尺寸 | Φ30×84.2 mm |
| 产品重量 | 130 g |
| 最小可测厚度 | 5% F.S. |
| 温度特征 | ＜0.03% F.S./°C |
| 防护等级 | IP40 |
| 测量方式 | 非接触光学测量 |
| 品牌 | POMEAS |
应用领域
适用于远工作距离位移与高度测量、透明材料厚度测量、段差与翘曲检测、表面轮廓扫描等需要长工作距离的非接触测量场景。
常见问题
SFS-D7070 的参考距离是多少？
参考距离 70 mm，长参考距离大幅降低探头与被测物碰撞风险，为装夹与运动留出充足空间。
量程和精度是多少？
测量范围 ±3.5 mm（总行程 7 mm），重复精度 200 nm，线性误差＜±1.4 μm。
重量是多少？
约 130 g（Φ30×84.2 mm），轻量设计便于集成到自动化设备与运动平台。
