Моторизованный промышленный зум-объектив с диапазоном оптического увеличения 0,58×–7,5× и коэффициентом зума 12,5:1. Предназначен для автоматизированного визуального контроля, наблюдения электронных компонентов, полупроводников и небольших промышленных деталей.
Что представляет собой PMS-Z125D-CH12?
PMS-Z125D-CH12 — моторизованный зум-объектив для промышленных камер и систем машинного зрения. Он сочетает широкий диапазон увеличения, высокое разрешение и компактную механическую конструкцию.
Один объектив позволяет переходить от общего обзора объекта к детальному наблюдению небольших элементов без постоянной замены оптики. Моторизованное управление упрощает его использование в автоматизированном оборудовании и OEM-системах.
Диапазон 12,5:1
Оптическое увеличение регулируется от 0,58× до 7,5×.
Большое поле зрения
При небольшом увеличении доступно поле зрения до 15,17 × 11,38 мм с камерой 2/3″.
Высокая детализация
Расчётное оптическое разрешение достигает 3,05 мкм при большом увеличении.
Моторизованное управление
Управление одним или двумя приводами через интерфейс RS232 или USB.

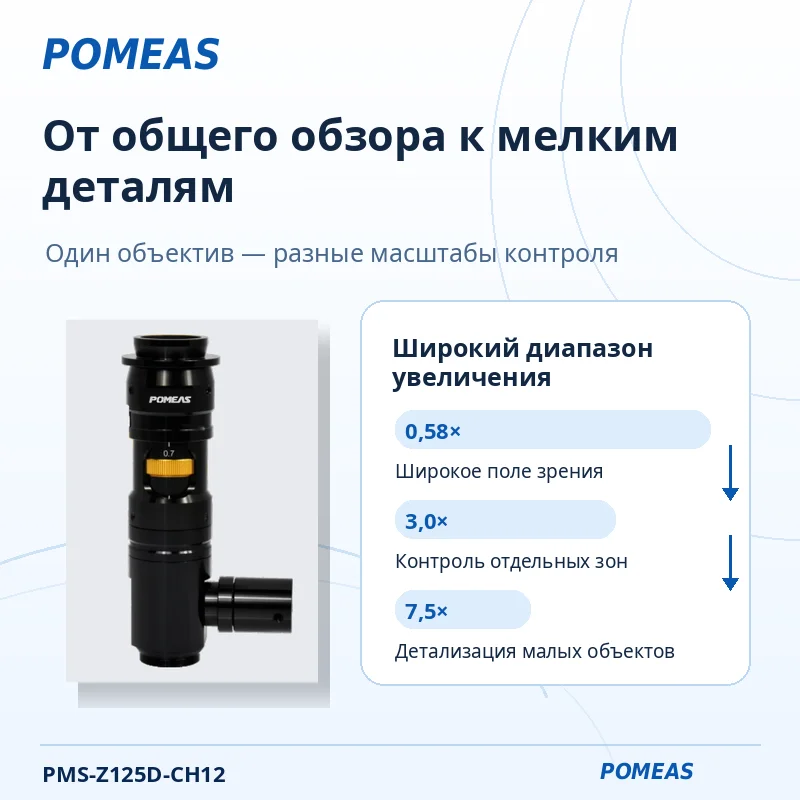

От широкого обзора к мелким деталям
Диапазон увеличения 0,58×–7,5× позволяет использовать один объектив для разных этапов визуального контроля.
При малом увеличении
- Более широкое поле зрения.
- Общий обзор объекта или рабочей зоны.
- Быстрый поиск области последующего контроля.
- Горизонтальное поле зрения до 15,17 мм.
При большом увеличении
- Наблюдение небольших элементов.
- Контроль локальных участков поверхности.
- Повышенная детализация изображения.
- Поле зрения до 1,17 × 0,88 мм.
Поле зрения с камерой формата 2/3″
Значения помогают предварительно определить, какой участок объекта попадёт в кадр при разных положениях зума.
| Увеличение | Диагональ, мм | Горизонталь, мм | Вертикаль, мм | Разрешение, мкм | ГРИП, мм |
|---|---|---|---|---|---|
| 0,58× | 18,97 | 15,17 | 11,38 | 13,00 | 2,75 |
| 1,0× | 11,00 | 8,80 | 6,60 | 7,80 | 0,95 |
| 2,0× | 5,50 | 4,40 | 3,30 | 4,53 | 0,27 |
| 3,0× | 3,67 | 2,93 | 2,20 | 3,73 | 0,15 |
| 4,0× | 2,75 | 2,20 | 1,65 | 3,36 | 0,10 |
| 5,0× | 2,20 | 1,76 | 1,32 | 3,05 | 0,073 |
| 6,0× | 1,83 | 1,47 | 1,10 | 3,05 | 0,061 |
| 7,5× | 1,47 | 1,17 | 0,88 | 3,05 | 0,050 |
Поле зрения приведено для камеры формата 2/3″. Фактическое значение зависит от размеров сенсора конкретной модели камеры.
Совместимость с камерой и оборудованием

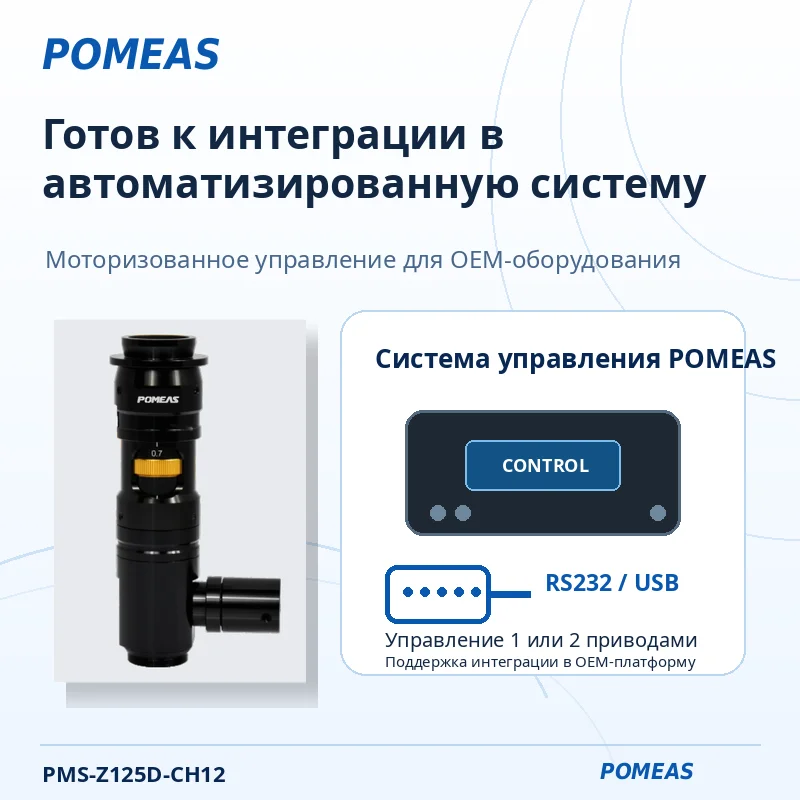

Моторизованное управление через RS232 или USB
Интегрированная система моторизованного управления POMEAS может использоваться с зум-объективами в автоматизированном оборудовании.
Один или два привода
Система управления может контролировать один или два приводных вала.
RS232 и USB
Поддерживаются распространённые интерфейсы для подключения к промышленному компьютеру.
Интеграция OEM
Для OEM-платформ может предоставляться программный код нижнего уровня.

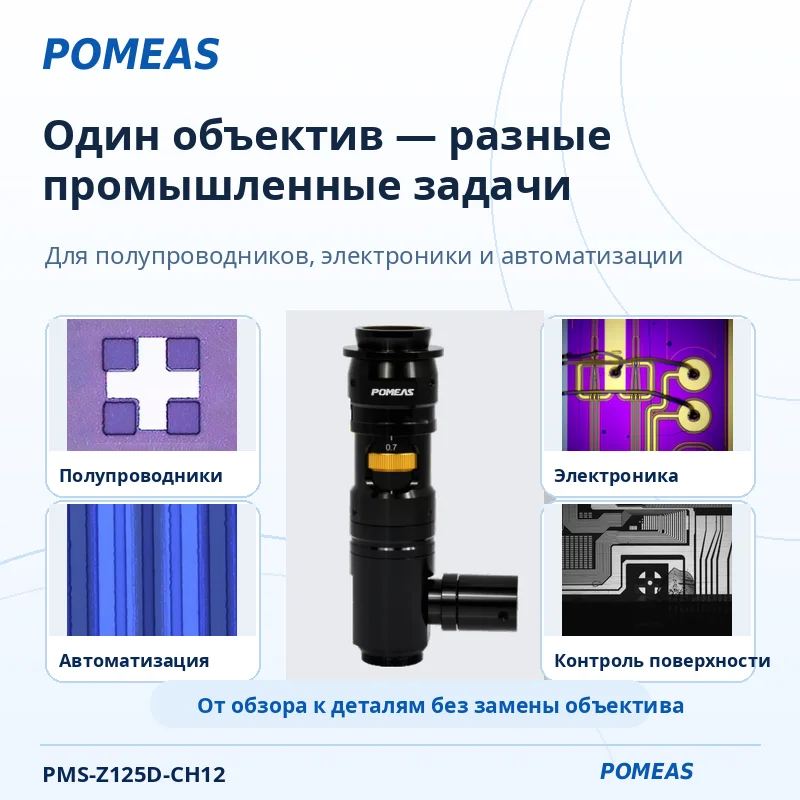

Для автоматизированного промышленного контроля
Объектив предназначен для задач, где требуется дистанционное изменение увеличения и контроль объектов разного размера одной оптической системой.
Полупроводники
Наблюдение кристаллов, корпусов, контактных зон и небольших структур.
Электроника
Контроль печатных плат, компонентов, выводов и соединительных элементов.
Электронная связь
Визуальный контроль деталей и компонентов коммуникационного оборудования.
Промышленная автоматизация
Интеграция в автоматические установки, контрольные станции и OEM-оборудование.
Когда стоит выбрать PMS-Z125D-CH12?
Подходит, если:
- Требуется моторизованное изменение увеличения.
- Используется камера с сенсором до 2/3″.
- Необходимо крепление C-mount.
- Нужно переходить от общего обзора к деталям.
- Объектив интегрируется в автоматическое оборудование.
- Требуется управление через RS232 или USB.
Следует рассмотреть другой объектив, если:
- Используется сенсор 1″, 1.1″ или больше.
- Требуется поле зрения шире 15,17 мм.
- Рабочее расстояние должно быть значительно больше 74 мм.
- Необходима фиксированная телецентрическая измерительная оптика.
- Проект не предусматривает питание и управление приводом.
- Монтажное пространство сильно ограничено.
Оптические характеристики по положениям зума
Показать полную таблицу параметров
| Увеличение | ГРИП, мм | N.A. | F.No | Разрешение, мкм | TV-дисторсия | Диагональ, мм | Горизонталь, мм | Вертикаль, мм |
|---|---|---|---|---|---|---|---|---|
| 0,58× | 2,75 | 0,025 | 12,5 | 13,00 | 0,050% | 18,97 | 15,17 | 11,38 |
| 0,60× | 2,67 | 0,025 | 12,5 | 13,00 | 0,050% | 18,33 | 14,67 | 11,00 |
| 1,0× | 0,95 | 0,043 | 11,85 | 7,80 | 0,002% | 11,00 | 8,80 | 6,60 |
| 1,5× | 0,43 | 0,063 | 11,95 | 5,30 | 0,010% | 7,33 | 5,87 | 4,40 |
| 2,0× | 0,27 | 0,074 | 13,65 | 4,53 | 0,020% | 5,50 | 4,40 | 3,30 |
| 2,5× | 0,20 | 0,082 | 15,3 | 4,09 | 0,003% | 4,40 | 3,52 | 2,64 |
| 3,0× | 0,15 | 0,090 | 16,5 | 3,73 | 0,020% | 3,67 | 2,93 | 2,20 |
| 3,5× | 0,12 | 0,097 | 18,4 | 3,46 | 0,020% | 3,14 | 2,51 | 1,89 |
| 4,0× | 0,10 | 0,100 | 19,9 | 3,36 | 0,018% | 2,75 | 2,20 | 1,65 |
| 4,5× | 0,081 | 0,110 | 20,4 | 3,05 | 0,020% | 2,44 | 1,96 | 1,47 |
| 5,0× | 0,073 | 0,110 | 22,45 | 3,05 | 0,010% | 2,20 | 1,76 | 1,32 |
| 5,5× | 0,066 | 0,110 | 22,7 | 3,05 | 0,010% | 2,00 | 1,60 | 1,20 |
| 6,0× | 0,061 | 0,110 | 26,8 | 3,05 | 0,001% | 1,83 | 1,47 | 1,10 |
| 6,5× | 0,056 | 0,110 | 29,4 | 3,05 | 0,010% | 1,69 | 1,35 | 1,02 |
| 7,0× | 0,052 | 0,110 | 31,7 | 3,05 | 0,005% | 1,57 | 1,26 | 0,94 |
| 7,5× | 0,050 | 0,110 | 33,9 | 3,05 | 0,005% | 1,47 | 1,17 | 0,88 |
Какие данные нужны для проверки объектива?
Для предварительной оценки достаточно отправить модель камеры или фотографию объекта.
Камера
Модель камеры, размер сенсора, разрешение и размер пикселя.
Объект
Размер объекта, фотография, требуемое поле зрения и минимальная деталь.
Установка
Рабочее расстояние, монтажное пространство и способ управления оборудованием.
Часто задаваемые вопросы
1. Для каких камер подходит PMS-Z125D-CH12?
2. Какое максимальное поле зрения можно получить?
3. Как управляется моторизованный зум?
4. Можно ли интегрировать объектив в OEM-оборудование?
5. Подходит ли объектив для точного измерения?
Нужно проверить объектив для вашего проекта?
Отправьте модель камеры или фотографию объекта. Специалист POMEAS поможет предварительно определить поле зрения, увеличение и совместимость системы.
