Objectif Zoom Télécentrique 12,5X pour Vision Industrielle

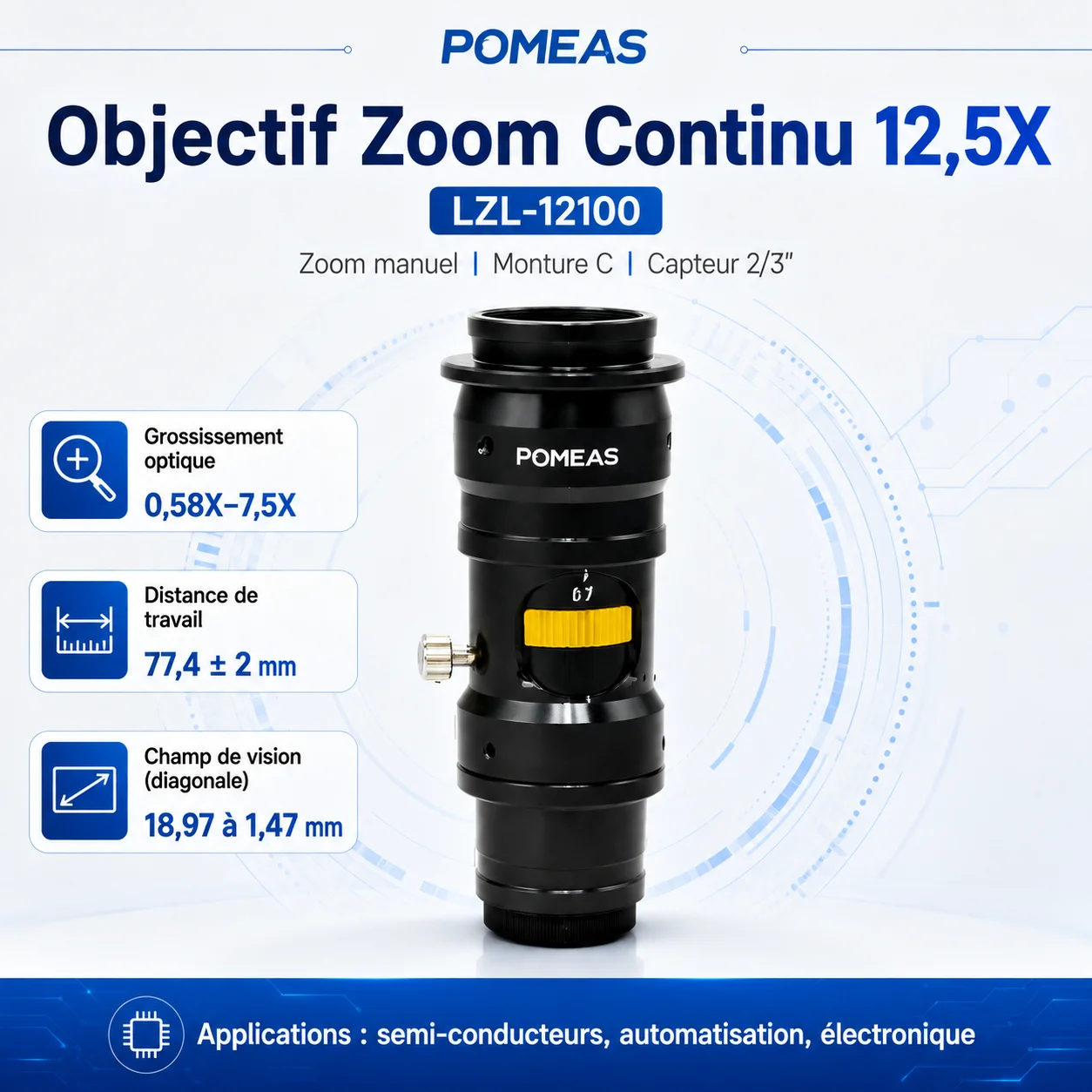

Le LZL-12100 est un objectif à zoom continu manuel doté d'une conception optique télécentrique. Sa plage de grossissement de 0,58X à 7,5X permet de passer d'un champ de vision relativement large à l'observation de détails fins sans changer d'objectif.
Conception optique et caractéristiques principales
Le LZL-12100 utilise une conception optique télécentrique associée à un système de zoom manuel continu. Selon la fiche technique, l'objectif offre une haute résolution, une faible distorsion et une ouverture numérique pouvant atteindre N.A. 0,11.
Sa structure compacte facilite son intégration dans des équipements de vision industrielle, des systèmes d'observation et des installations d'automatisation disposant d'une distance de travail adaptée.
Spécifications principales du LZL-12100
Champ de vision avec un capteur 2/3"
Le champ de vision varie avec le grossissement. Les valeurs ci-dessous sont celles indiquées dans la fiche technique du LZL-12100 pour un capteur 2/3".
| Grossissement | Profondeur de champ (mm) | N.A. | F.NO. | Résolution (μm) | Distorsion TV | Diagonal (mm) | Horizontal (mm) | Vertical (mm) |
|---|---|---|---|---|---|---|---|---|
| 0,58X | 2,75 | 0,025 | 12,5 | 13 | 0,050% | 18,97 | 15,17 | 11,38 |
| 0,6X | 2,67 | 0,025 | 12,5 | 13 | 0,050% | 18,33 | 14,67 | 11,00 |
| 1,0X | 0,95 | 0,043 | 11,85 | 7,8 | 0,002% | 11,00 | 8,80 | 6,60 |
| 1,5X | 0,43 | 0,063 | 11,95 | 5,3 | 0,010% | 7,33 | 5,87 | 4,40 |
| 2,0X | 0,27 | 0,074 | 13,65 | 4,53 | 0,020% | 5,50 | 4,40 | 3,30 |
| 2,5X | 0,20 | 0,082 | 15,3 | 4,09 | 0,003% | 4,40 | 3,52 | 2,64 |
| 3,0X | 0,15 | 0,09 | 16,5 | 3,73 | 0,020% | 3,67 | 2,93 | 2,20 |
| 3,5X | 0,12 | 0,097 | 18,4 | 3,46 | 0,020% | 3,14 | 2,51 | 1,89 |
| 4,0X | 0,10 | 0,10 | 19,9 | 3,36 | 0,018% | 2,75 | 2,20 | 1,65 |
| 4,5X | 0,081 | 0,11 | 20,4 | 3,05 | 0,020% | 2,44 | 1,96 | 1,47 |
| 5,0X | 0,073 | 0,11 | 22,45 | 3,05 | 0,010% | 2,20 | 1,76 | 1,32 |
| 5,5X | 0,066 | 0,11 | 22,7 | 3,05 | 0,010% | 2,00 | 1,60 | 1,20 |
| 6,0X | 0,061 | 0,11 | 26,8 | 3,05 | 0,001% | 1,83 | 1,47 | 1,10 |
| 6,5X | 0,056 | 0,11 | 29,4 | 3,05 | 0,010% | 1,69 | 1,35 | 1,02 |
| 7,0X | 0,052 | 0,11 | 31,7 | 3,05 | 0,005% | 1,57 | 1,26 | 0,94 |
| 7,5X | 0,050 | 0,11 | 33,9 | 3,05 | 0,005% | 1,47 | 1,17 | 0,88 |
Du champ large à l'observation détaillée
Faible grossissement
À 0,58X, le champ de vision atteint :
Diagonal : 18,97 mm
Horizontal : 15,17 mm
Vertical : 11,38 mm
Cette configuration permet de couvrir une zone plus large avant de sélectionner une région nécessitant davantage de détail.
Fort grossissement
À 7,5X, le champ de vision est réduit à :
Diagonal : 1,47 mm
Horizontal : 1,17 mm
Vertical : 0,88 mm
Le fort grossissement permet d'observer une zone locale avec davantage de détail.

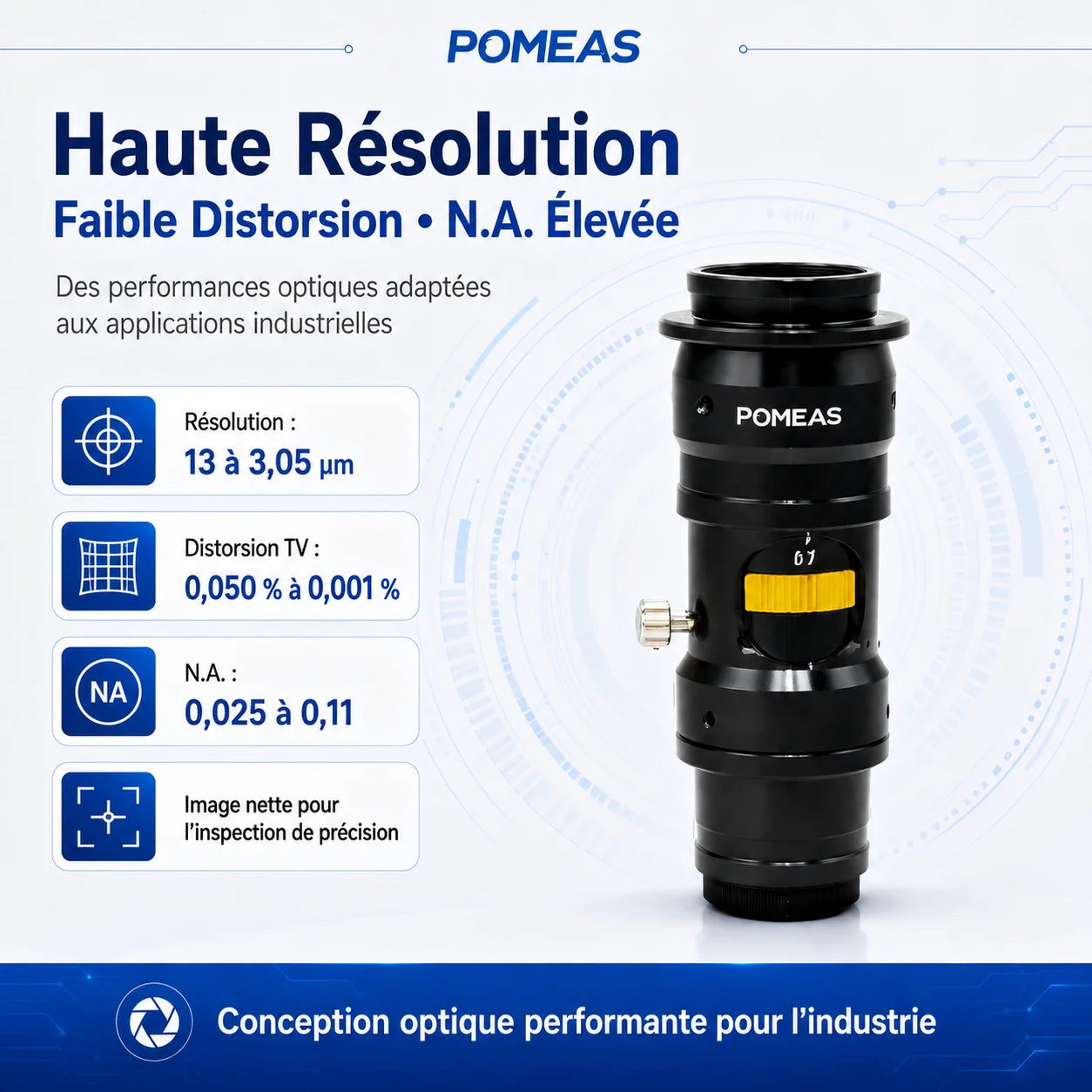

Résolution, N.A. et faible distorsion
Les performances optiques évoluent avec le grossissement. La résolution indiquée dans la fiche technique passe de 13 μm à faible grossissement jusqu'à 3,05 μm à partir de certains grossissements élevés.
L'ouverture numérique augmente jusqu'à N.A. 0,11. La distorsion TV indiquée dans le tableau varie suivant le réglage de grossissement, avec des valeurs comprises entre 0,001 % et 0,050 %.
Dimensions et intégration mécanique
Le LZL-12100 adopte une conception mécanique compacte. Les principales cotes indiquées sur le plan du fabricant comprennent :
Applications recommandées
Semi-conducteurs et électronique
Observation de petites structures, composants électroniques et zones nécessitant un changement flexible du champ de vision.
Automatisation industrielle
Intégration dans des systèmes de vision nécessitant une monture C, une structure optique compacte et plusieurs niveaux de grossissement.
Inspection optique
Le zoom continu permet de passer d'une vue globale à une observation locale sans remplacer l'objectif.
Électronique et communications
Adapté aux systèmes d'imagerie industrielle employés dans les secteurs de l'électronique et des communications.
Comment sélectionner la bonne configuration ?
Pour vérifier si le LZL-12100 correspond à votre application, les informations les plus importantes à confirmer sont :
- la taille du champ de vision nécessaire ;
- la taille du capteur de la caméra ;
- la résolution ou la taille minimale du détail à observer ;
- la distance de travail disponible ;
- le type d'éclairage utilisé ;
- l'espace disponible pour l'intégration mécanique.
Si vous disposez déjà d'une caméra industrielle, envoyez simplement le modèle de la caméra, la taille du champ de vision souhaitée et une photo de l'échantillon. Ces informations permettent de vérifier plus rapidement la compatibilité optique.
Autres solutions de vision industrielle
Consultez également notre gamme de produits de vision industrielle .
Pour les applications nécessitant un réglage automatique, découvrez également notre objectif zoom motorisé 12,5X .
Pour les systèmes nécessitant un capteur plus grand, consultez également notre objectif zoom continu 4K pour capteur 1" .
Pour voir davantage de démonstrations et d'applications : vidéos POMEAS sur YouTube .
FAQ – Objectif zoom LZL-12100
1. Quelle est la plage de grossissement du LZL-12100 ?

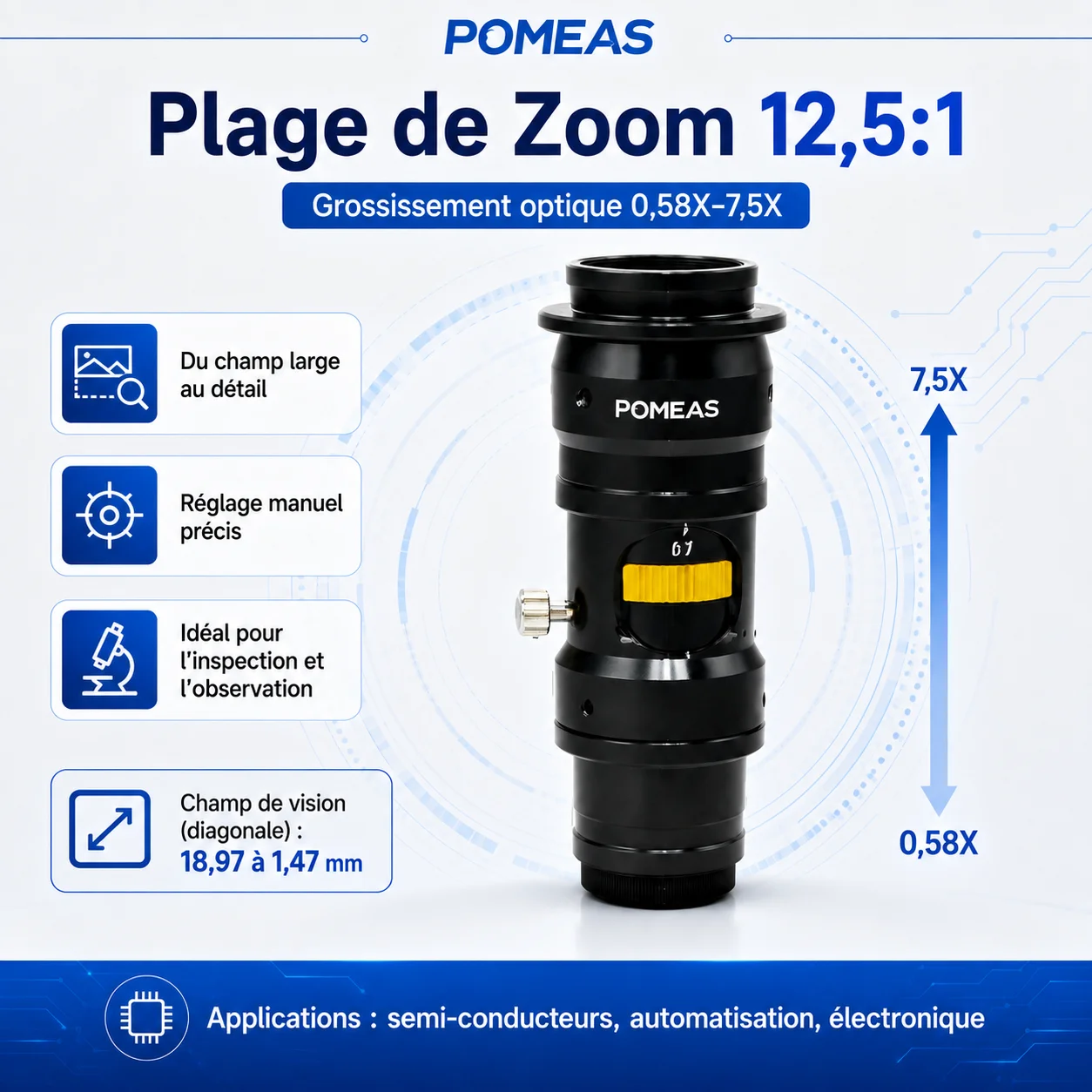

Le grossissement optique varie de 0,58X à 7,5X, soit un rapport de zoom de 12,5:1.
2. Quelle caméra peut être utilisée avec cet objectif ?

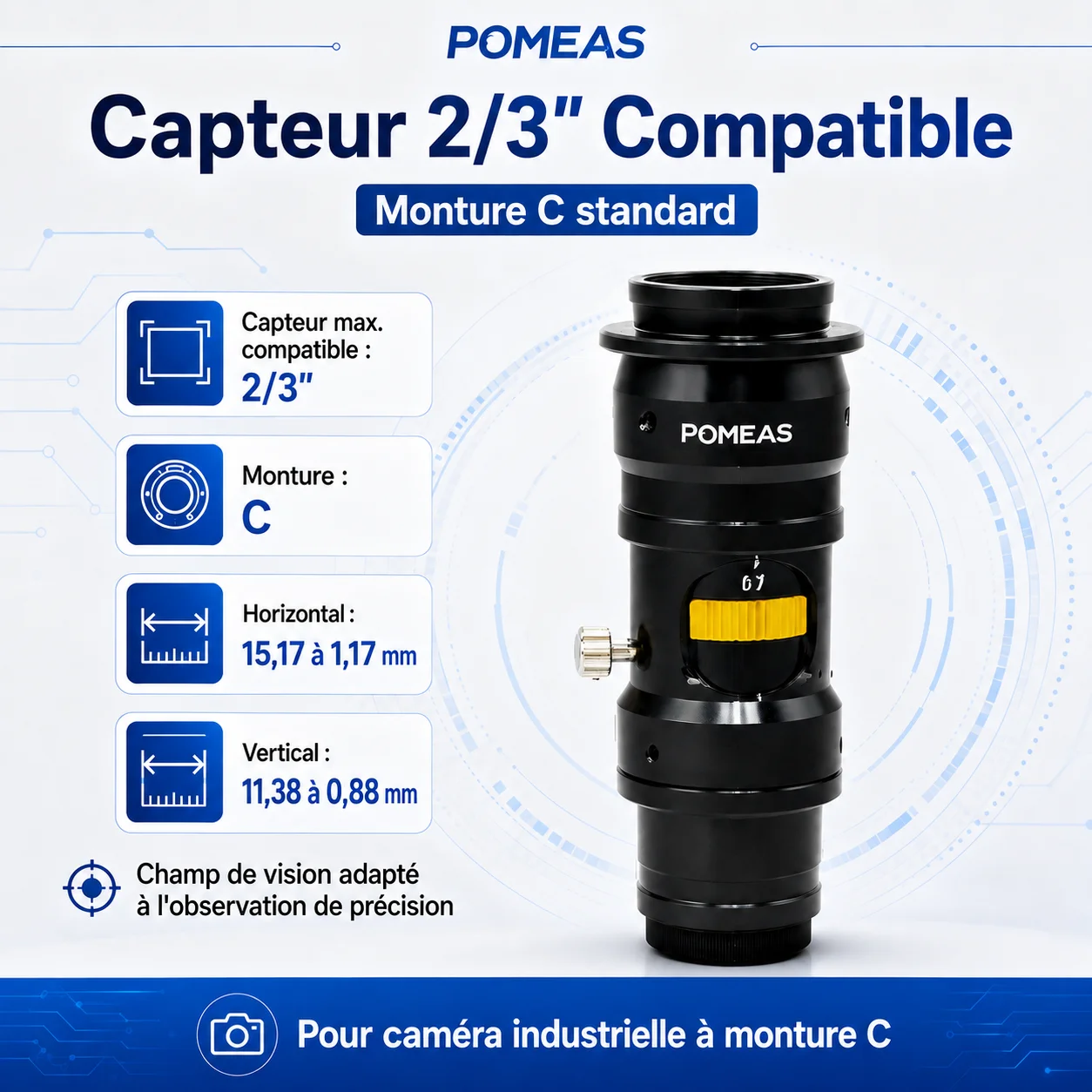

Le LZL-12100 utilise une monture C et prend en charge des capteurs jusqu'au format 2/3".
3. Quelle est la distance de travail ?
La distance de travail indiquée dans la fiche technique est de 77,4 ± 2 mm.
4. Le réglage du zoom est-il manuel ?
Oui. La fiche technique indique un mode de zoom manuel.
5. Quel champ de vision peut être obtenu ?
Avec un capteur 2/3", le champ diagonal indiqué varie de 18,97 mm à 0,58X jusqu'à 1,47 mm à 7,5X. Le champ réel doit être sélectionné en fonction du grossissement utilisé.
