Contrôleur de capteurs confocaux chromatiques de déplacement 20 kHz, multicanaux
SFS-C8007 : contrôleur de capteurs confocaux chromatiques de déplacement pour 4 / 8 / 12 / 16 têtes. Fréquence d'échantillonnage Monocanal max. 20 kHz ; 2 canaux max. 18 kHz ; 4 canaux max. 12,5 kHz ; 6 canaux max. 10 kHz ; 8 canaux max. 8 kHz ; 12 canaux max. 6 kHz ; 16 canaux max. 4 kHz. Interfaces Ethernet, USB et RS-485 Modbus, EtherCAT en option.
SKU:
Présentation du produit

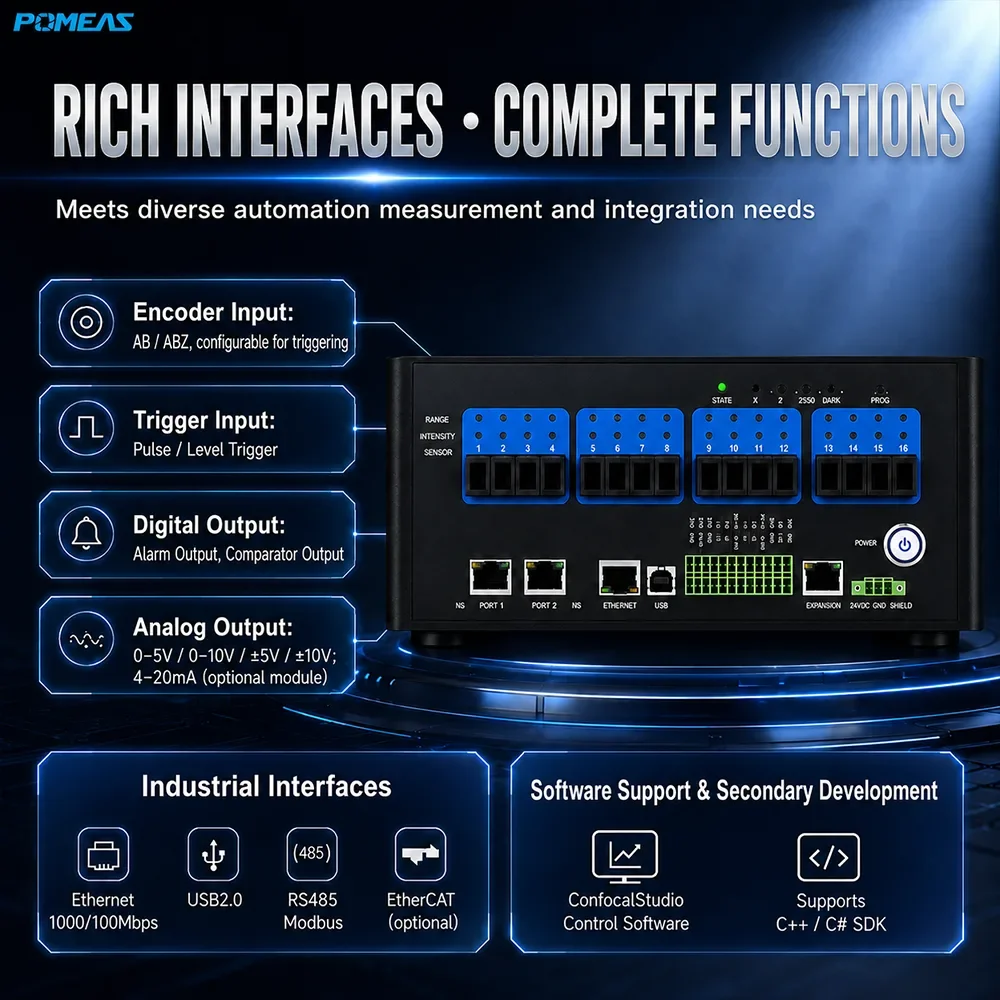

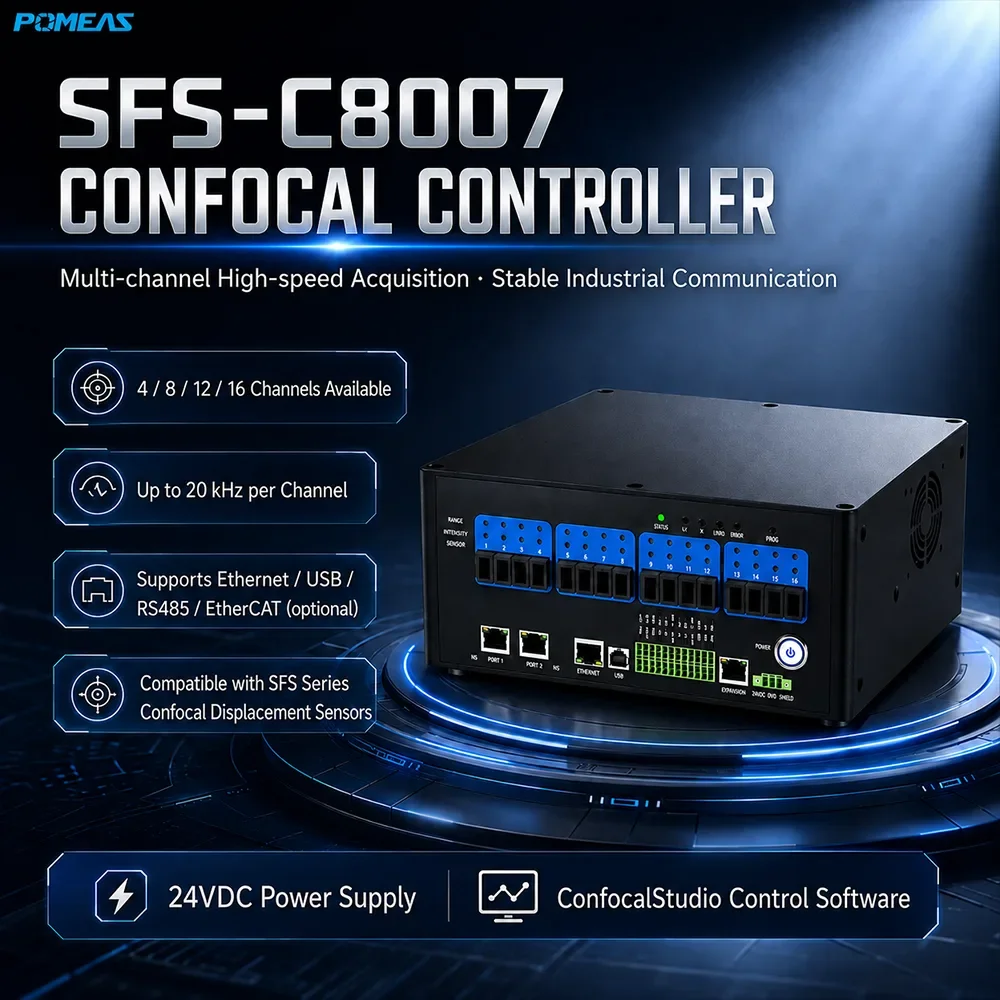

Le POMEAS SFS-C8007 est un contrôleur de capteurs confocaux chromatiques de déplacement qui accepte 4 / 8 / 12 / 16 têtes de la série SFS, avec une fréquence d'échantillonnage de Monocanal max. 20 kHz ; 2 canaux max. 18 kHz ; 4 canaux max. 12,5 kHz ; 6 canaux max. 10 kHz ; 8 canaux max. 8 kHz ; 12 canaux max. 6 kHz ; 16 canaux max. 4 kHz. Il intègre des interfaces Ethernet, USB et RS-485, une entrée codeur AB/ABZ, un déclenchement par impulsion ou niveau ainsi que des sorties numériques et analogiques, ce qui simplifie l'intégration avec les automates et les systèmes de contrôle.
Caractéristiques principales
- Accepte 4 / 8 / 12 / 16 têtes de capteur confocal de la série SFS
- Fréquence d'échantillonnage : Monocanal max. 20 kHz ; 2 canaux max. 18 kHz ; 4 canaux max. 12,5 kHz ; 6 canaux max. 10 kHz ; 8 canaux max. 8 kHz ; 12 canaux max. 6 kHz ; 16 canaux max. 4 kHz
- Ethernet 1000/100Mbps + USB USB2.0 High-speed (480Mbps)
- RS-485 Modbus, EtherCAT en option
- Entrée codeur AB/ABZ et déclenchement par impulsion ou niveau
- Sorties numériques et analogiques (jusqu'à ±10 V / 4~20 mA)
- Alimentation 24 VDC, température de travail 0~+50 °C

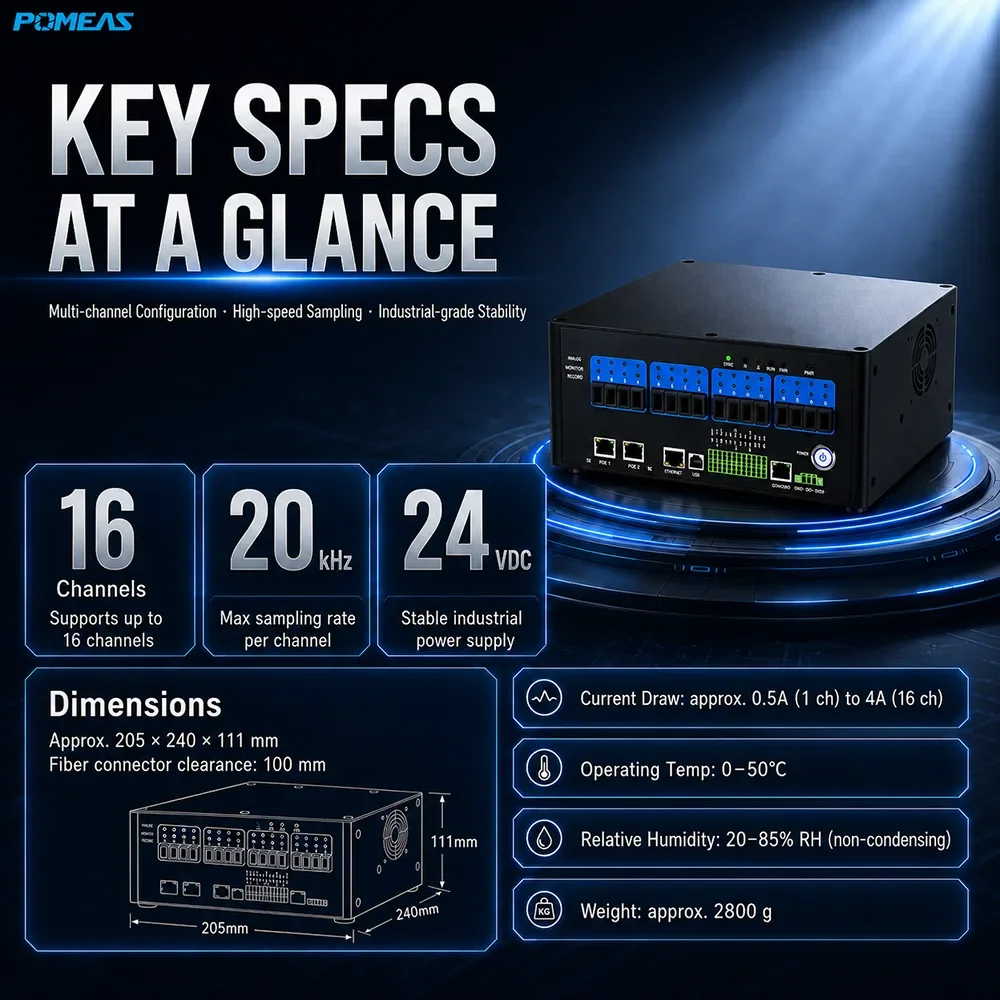

Spécifications techniques
| Nombre de têtes | 4 / 8 / 12 / 16 |
|---|---|
| Fréquence d'échantillonnage | Monocanal max. 20 kHz ; 2 canaux max. 18 kHz ; 4 canaux max. 12,5 kHz ; 6 canaux max. 10 kHz ; 8 canaux max. 8 kHz ; 12 canaux max. 6 kHz ; 16 canaux max. 4 kHz |
| Entrée codeur | Entrée codeur AB / ABZ, configurable pour le déclenchement |
| Entrée de déclenchement | Déclenchement par impulsion et par niveau |
| Sortie numérique | Sortie d'alarme et sortie comparateur (configurable en comparateur ou avertissement de données invalides) |
| Sortie analogique | Sortie de tension analogique linéaire 0~5 V / 0~10 V / ±5 V / ±10 V ; sortie de courant analogique 4~20 mA (module en option) |
| Interface Ethernet | 1000/100Mbps |
| Interface USB | USB2.0 High-speed (480Mbps) |
| Interface RS-485 | Protocole Modbus, 19200~115200 bauds |
| Interface EtherCAT | 100 Mbps (en option) |
| Logiciel PC | ConfocalStudio |
| Kit de développement (SDK) | SDK C++ et C# |
| Tension d'alimentation | 24VDC±10% |
| Consommation de courant | Env. 0,5 A (monocanal), env. 4 A (16 canaux) ; alimentation 24 V 6 A ou plus recommandée |
| Température de travail | 0~+50℃ |
| Humidité relative | 20~85 % HR (sans condensation) |
| Poids | Env. 2800 g (selon le nombre de canaux et la configuration) |
Applications typiques

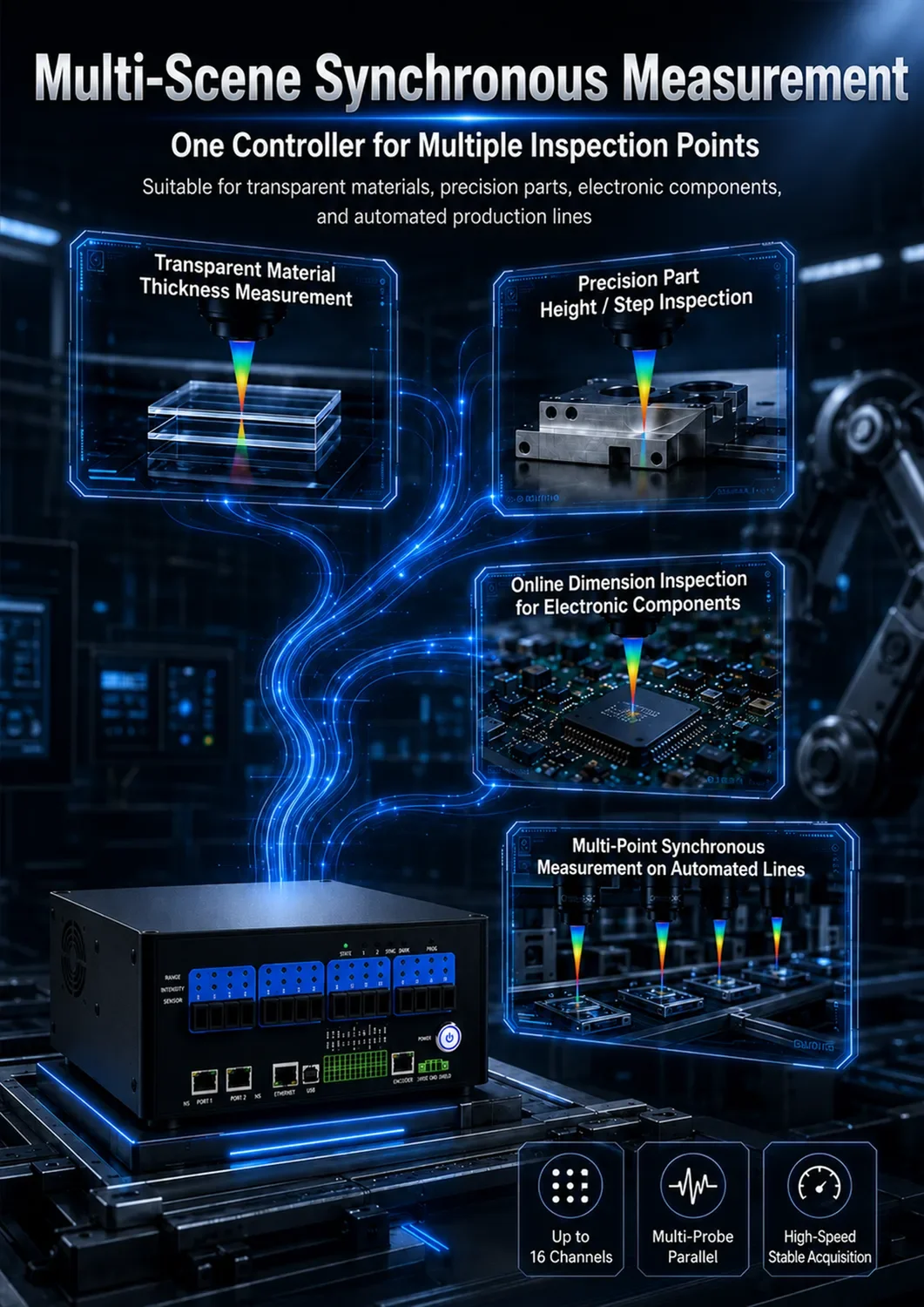

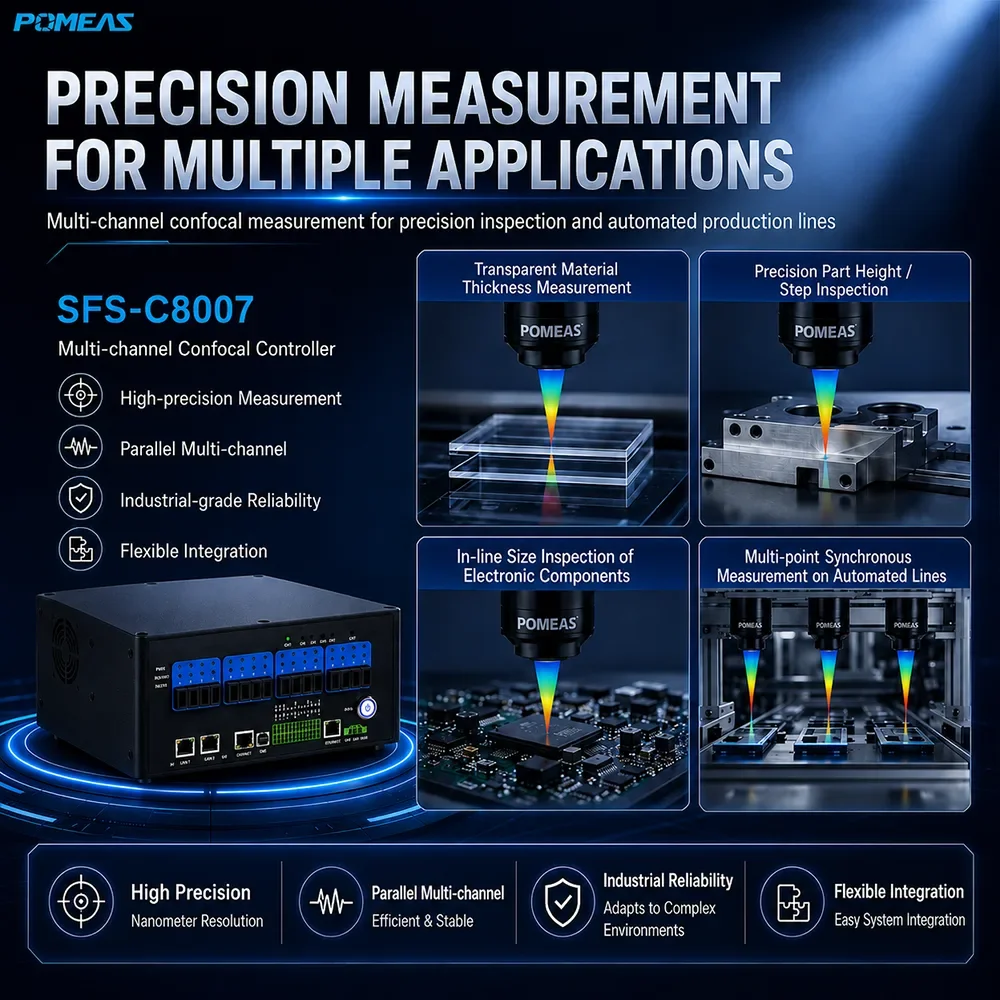

Utilisé pour le contrôle dimensionnel en ligne multipoint, la mesure de déplacement et d'épaisseur, ainsi que l'acquisition et le contrôle centralisés des signaux sur les lignes de production automatisées.
Questions fréquentes
Combien de têtes le SFS-C8007 accepte-t-il ?
4 / 8 / 12 / 16 têtes de la série SFS, selon la configuration.
Quelle est la fréquence d'échantillonnage ?
Monocanal max. 20 kHz ; 2 canaux max. 18 kHz ; 4 canaux max. 12,5 kHz ; 6 canaux max. 10 kHz ; 8 canaux max. 8 kHz ; 12 canaux max. 6 kHz ; 16 canaux max. 4 kHz.
Quelles interfaces propose-t-il ?
Ethernet 1000/100Mbps, USB USB2.0 High-speed (480Mbps) et RS-485 Modbus, EtherCAT en option.
