Objectif Zoom Industriel 12,5X à 15 Positions Mécaniques
Le PMS-LZL-12100D15 est un objectif à zoom manuel équipé de 15 positions mécaniques. Sa plage de grossissement de 0,58X à 7,5X permet de passer d'un champ de vision relativement large à l'observation de détails fins sans changer d'objectif, tout en retrouvant un réglage identique grâce aux positions indexées.
Conception optique et caractéristiques principales
Le PMS-LZL-12100D15 est un objectif à zoom manuel doté de 15 positions mécaniques. Selon la fiche technique, l'objectif offre une haute résolution, une faible distorsion et une ouverture numérique pouvant atteindre N.A. 0,11.
Sa structure compacte facilite son intégration dans des équipements de vision industrielle, des systèmes d'observation et des installations d'automatisation disposant d'une distance de travail adaptée.
15 positions mécaniques : principe et intérêt
Le PMS-LZL-12100D15 dispose de 15 positions mécaniques réparties sur sa plage de grossissement de 0,58X à 7,5X. Entre deux positions, la molette reste continue : l'opérateur conserve donc la liberté de choisir un grossissement intermédiaire, tout en disposant de repères fixes faciles à retrouver.
Ces positions indexées facilitent le retour à un réglage identique d'un poste à l'autre ou d'une série à l'autre, ce qui simplifie la rédaction des procédures d'inspection et la formation des opérateurs.
Pour un grossissement piloté par logiciel ou lu par la machine, un objectif zoom motorisé doit être envisagé à la place.

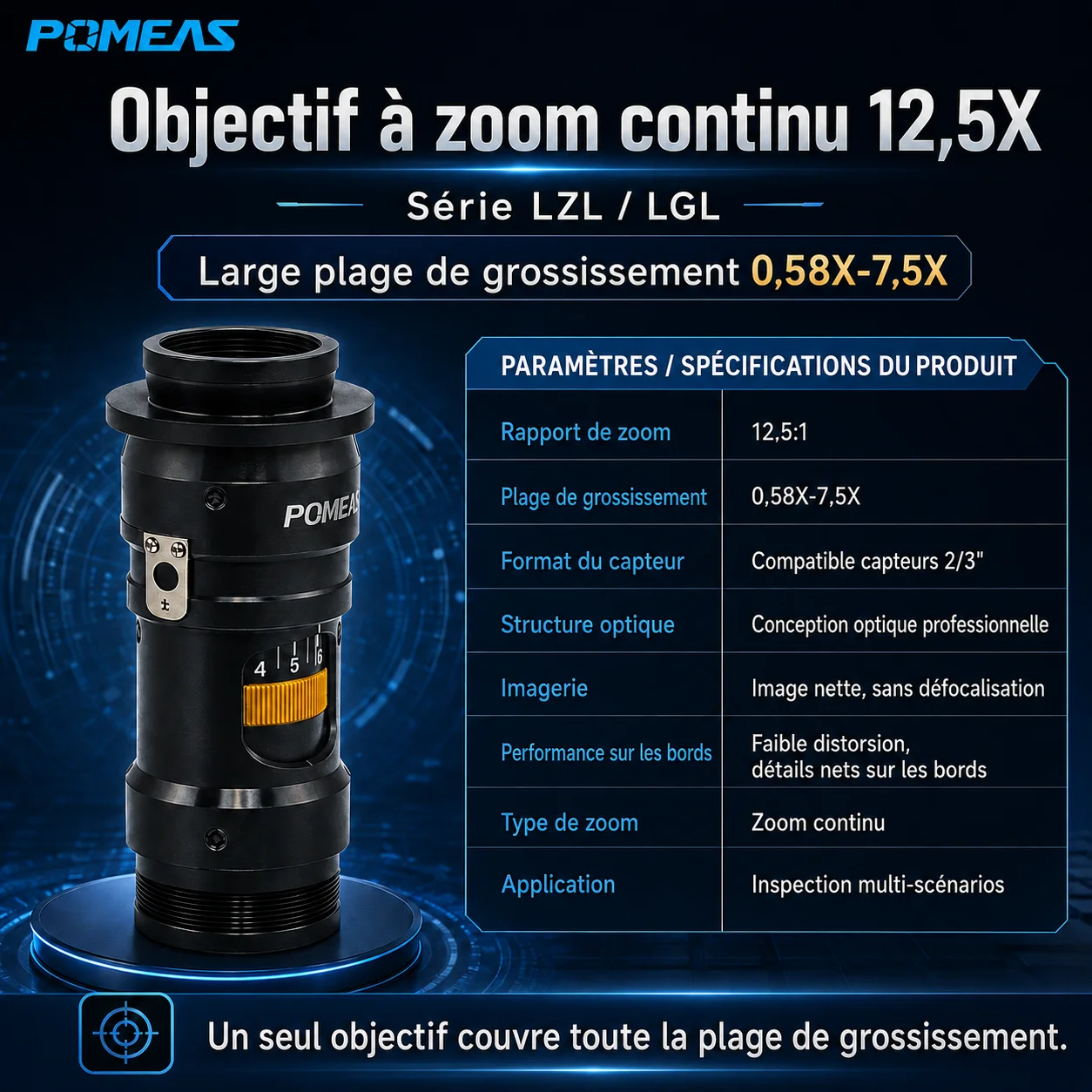

Spécifications principales du PMS-LZL-12100D15
Champ de vision avec un capteur 2/3"
Le champ de vision varie avec le grossissement. Les valeurs ci-dessous sont celles indiquées dans la fiche technique du PMS-LZL-12100D15 pour un capteur 2/3".
| Grossissement | Profondeur de champ (mm) | N.A. | F.NO. | Résolution (μm) | Distorsion TV | Diagonal (mm) | Horizontal (mm) | Vertical (mm) |
|---|---|---|---|---|---|---|---|---|
| 0,58X | 2,75 | 0,025 | 12,5 | 13 | 0,050% | 18,97 | 15,17 | 11,38 |
| 0,6X | 2,67 | 0,025 | 12,5 | 13 | 0,050% | 18,33 | 14,67 | 11,00 |
| 1,0X | 0,95 | 0,043 | 11,85 | 7,8 | 0,002% | 11,00 | 8,80 | 6,60 |
| 1,5X | 0,43 | 0,063 | 11,95 | 5,3 | 0,010% | 7,33 | 5,87 | 4,40 |
| 2,0X | 0,27 | 0,074 | 13,65 | 4,53 | 0,020% | 5,50 | 4,40 | 3,30 |
| 2,5X | 0,20 | 0,082 | 15,3 | 4,09 | 0,003% | 4,40 | 3,52 | 2,64 |
| 3,0X | 0,15 | 0,09 | 16,5 | 3,73 | 0,020% | 3,67 | 2,93 | 2,20 |
| 3,5X | 0,12 | 0,097 | 18,4 | 3,46 | 0,020% | 3,14 | 2,51 | 1,89 |
| 4,0X | 0,10 | 0,10 | 19,9 | 3,36 | 0,018% | 2,75 | 2,20 | 1,65 |
| 4,5X | 0,081 | 0,11 | 20,4 | 3,05 | 0,020% | 2,44 | 1,96 | 1,47 |
| 5,0X | 0,073 | 0,11 | 22,45 | 3,05 | 0,010% | 2,20 | 1,76 | 1,32 |
| 5,5X | 0,066 | 0,11 | 22,7 | 3,05 | 0,010% | 2,00 | 1,60 | 1,20 |
| 6,0X | 0,061 | 0,11 | 26,8 | 3,05 | 0,001% | 1,83 | 1,47 | 1,10 |
| 6,5X | 0,056 | 0,11 | 29,4 | 3,05 | 0,010% | 1,69 | 1,35 | 1,02 |
| 7,0X | 0,052 | 0,11 | 31,7 | 3,05 | 0,005% | 1,57 | 1,26 | 0,94 |
| 7,5X | 0,050 | 0,11 | 33,9 | 3,05 | 0,005% | 1,47 | 1,17 | 0,88 |
Du champ large à l'observation détaillée
Faible grossissement
À 0,58X, le champ de vision atteint :
Diagonal : 18,97 mm
Horizontal : 15,17 mm
Vertical : 11,38 mm
Cette configuration permet de couvrir une zone plus large avant de sélectionner une région nécessitant davantage de détail.
Fort grossissement
À 7,5X, le champ de vision est réduit à :
Diagonal : 1,47 mm
Horizontal : 1,17 mm
Vertical : 0,88 mm
Le fort grossissement permet d'observer une zone locale avec davantage de détail.
Résolution, N.A. et faible distorsion
Les performances optiques évoluent avec le grossissement. La résolution indiquée dans la fiche technique passe de 13 μm à faible grossissement jusqu'à 3,05 μm à partir de certains grossissements élevés.
L'ouverture numérique augmente jusqu'à N.A. 0,11. La distorsion TV indiquée dans le tableau varie suivant le réglage de grossissement, avec des valeurs comprises entre 0,001 % et 0,050 %.
Dimensions et intégration mécanique
Le PMS-LZL-12100D15 adopte une conception mécanique compacte. Les principales cotes indiquées sur le plan du fabricant comprennent :
Applications recommandées
Semi-conducteurs et électronique
Observation de petites structures, composants électroniques et zones nécessitant un changement flexible du champ de vision.
Automatisation industrielle
Intégration dans des systèmes de vision nécessitant une monture C, une structure optique compacte et plusieurs niveaux de grossissement.
Inspection optique
Le zoom continu permet de passer d'une vue globale à une observation locale sans remplacer l'objectif.
Électronique et communications
Adapté aux systèmes d'imagerie industrielle employés dans les secteurs de l'électronique et des communications.

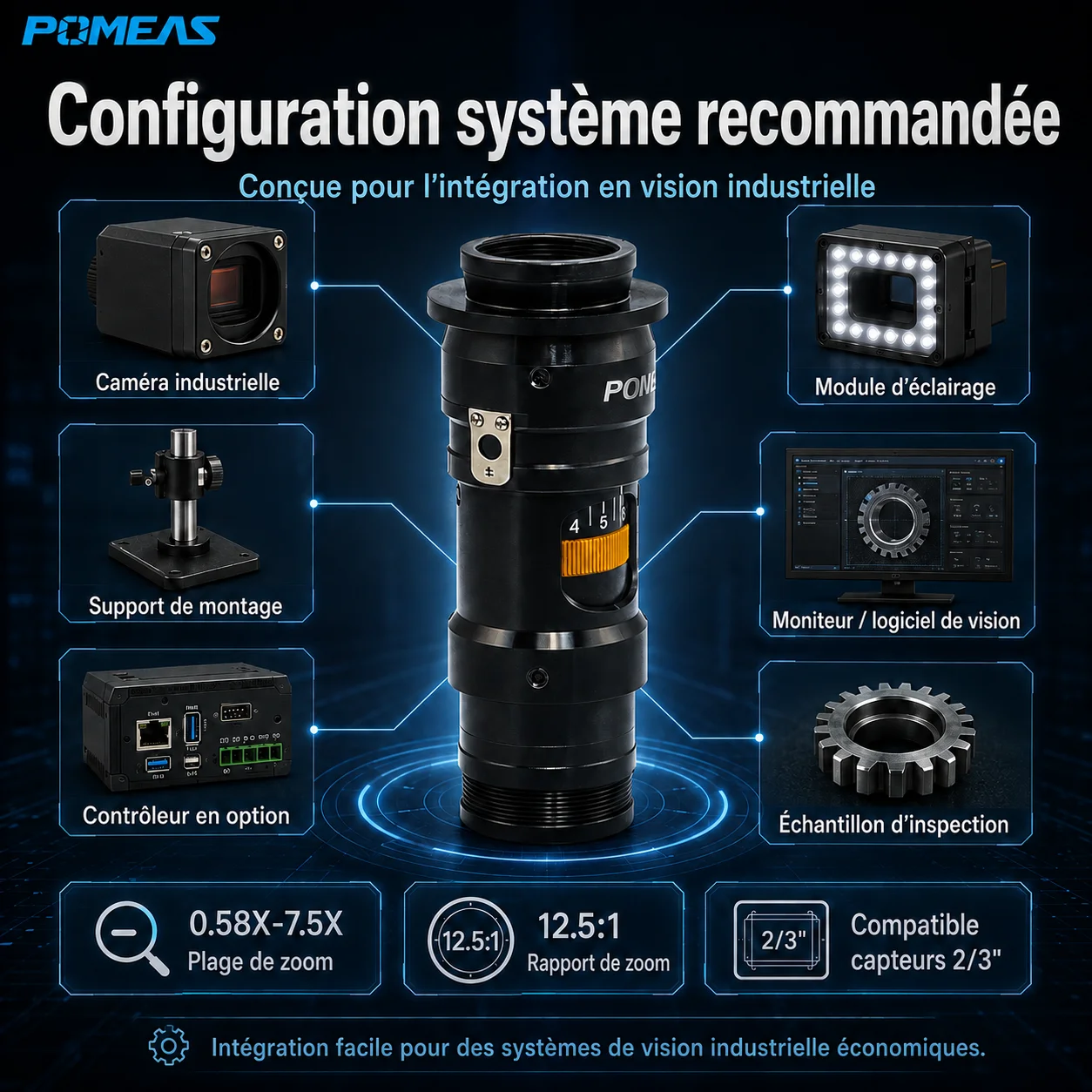

Comment sélectionner la bonne configuration ?
Pour vérifier si le PMS-LZL-12100D15 correspond à votre application, les informations les plus importantes à confirmer sont :
- la taille du champ de vision nécessaire ;
- la taille du capteur de la caméra ;
- la résolution ou la taille minimale du détail à observer ;
- la distance de travail disponible ;
- le type d'éclairage utilisé ;
- l'espace disponible pour l'intégration mécanique.
Si vous disposez déjà d'une caméra industrielle, envoyez simplement le modèle de la caméra, la taille du champ de vision souhaitée et une photo de l'échantillon. Ces informations permettent de vérifier plus rapidement la compatibilité optique.
Autres solutions de vision industrielle
Consultez également notre gamme de produits de vision industrielle .
Pour les applications nécessitant un réglage automatique, découvrez également notre objectif zoom motorisé 12,5X .
Pour les systèmes nécessitant un capteur plus grand, consultez également notre objectif zoom continu 4K pour capteur 1" .
Pour voir davantage de démonstrations et d'applications : vidéos POMEAS sur YouTube .
FAQ – Objectif zoom PMS-LZL-12100D15
1. Quelle est la plage de grossissement du PMS-LZL-12100D15 ?
Le grossissement optique varie de 0,58X à 7,5X, soit un rapport de zoom de 12,5:1.
2. Que signifient les 15 positions mécaniques ?
L'objectif comporte 15 positions indexées réparties sur sa plage de grossissement. Elles servent de repères fixes pour retrouver un grossissement défini ; entre deux positions, le réglage reste continu.
3. Le réglage du zoom est-il manuel ?
Oui. La fiche technique indique un mode de zoom manuel. L'objectif ne comporte ni moteur ni codeur, et ne peut donc pas transmettre son grossissement à un système automatisé.
4. Quelle caméra peut être utilisée avec cet objectif ?
Le PMS-LZL-12100D15 utilise une monture C et prend en charge des capteurs jusqu'au format 2/3".
5. Quelle est la distance de travail ?
La distance de travail indiquée dans la fiche technique est de 77,4 ± 2 mm.
6. Les positions mécaniques garantissent-elles la précision de mesure ?
Non. Elles offrent un repère de grossissement reproductible, qui n'est qu'un élément parmi d'autres. La précision de mesure dépend aussi du capteur, de la résolution optique, de la distance de travail, de l'éclairage, du maintien de la pièce et de l'algorithme utilisé.
Besoin d'aide pour choisir votre objectif ?
Envoyez-nous simplement votre modèle de caméra, champ de vision, distance de travail et photo de l'échantillon. Nous pouvons vérifier la configuration optique adaptée à votre application.
