工业机器视觉连续变倍镜头｜手动远心低畸变精密检测

产品介绍

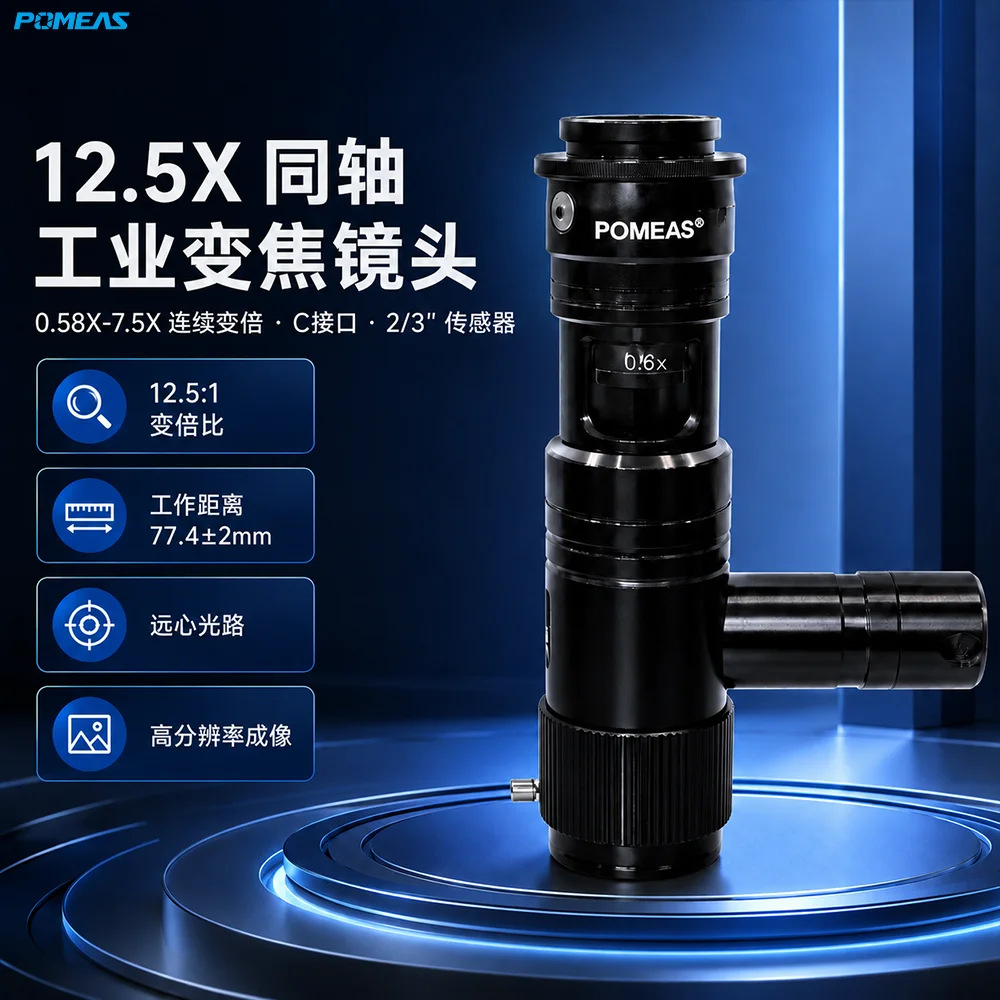

POMEAS远心连续变倍镜头是一款面向工业机器视觉、自动化检测和精密成像应用的手动变倍镜头。产品采用远心光路设计，光学放大倍率覆盖0.58X–7.5X，变倍比达到12.5:1，可在较大视野观察与高倍率细节成像之间灵活切换，减少检测过程中频繁更换镜头带来的调试工作。

镜头最大兼容2/3英寸工业相机，采用标准C接口，工作距离为77.4±2mm，并配有12mm焦点微调结构。产品兼顾高分辨率、低畸变、高数值孔径和紧凑型结构，便于集成到工业相机、视觉检测平台、自动化设备及显微成像系统中。

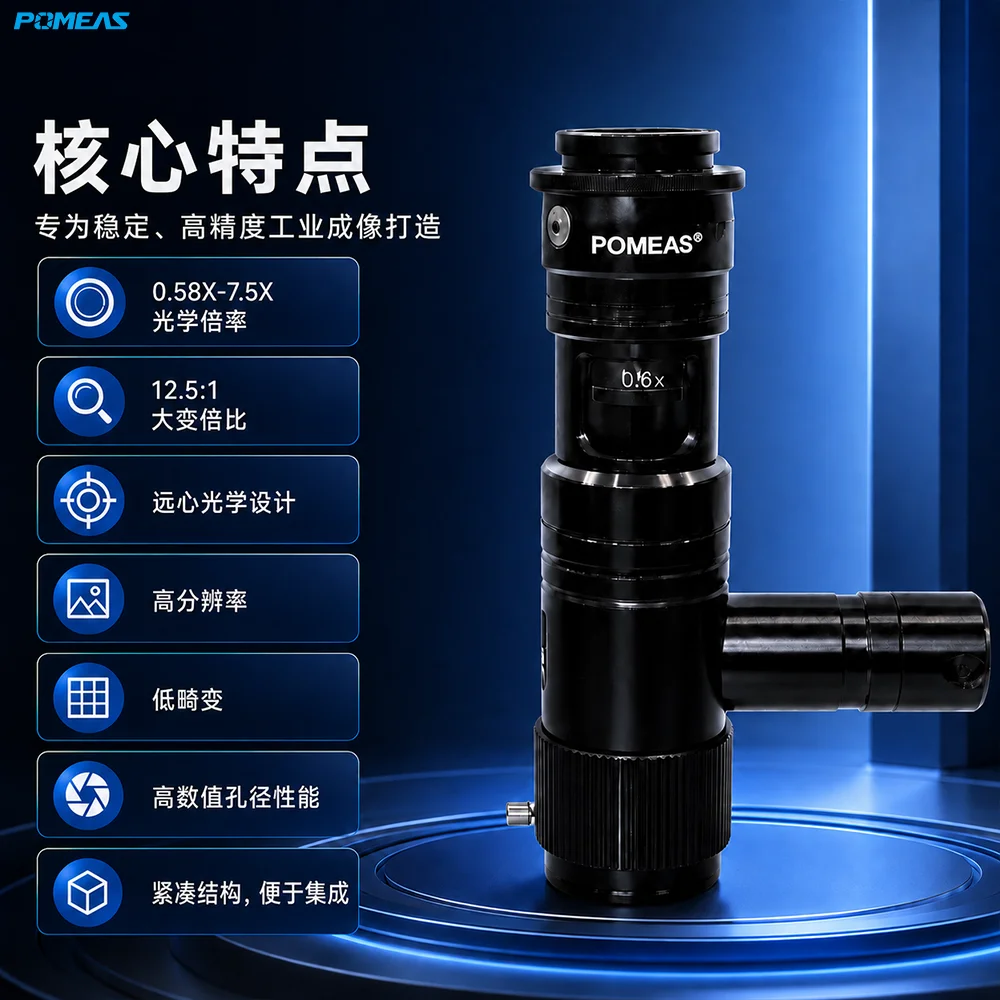

主要特点

12.5:1大变倍比

镜头具备0.58X–7.5X连续光学变倍能力，可根据工件尺寸、检测范围和细节要求灵活调整倍率，兼顾大视野快速定位与高倍率细节观察。

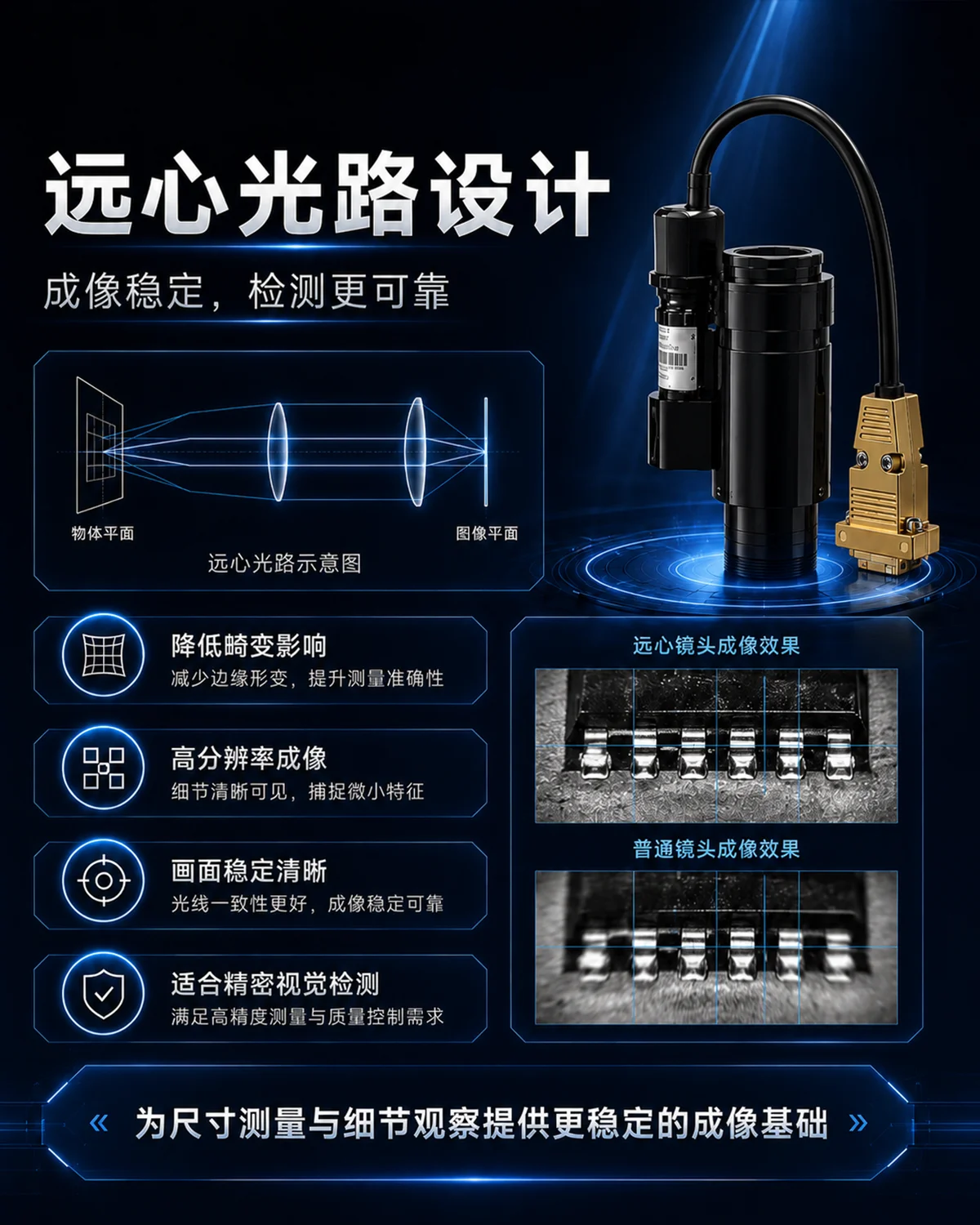

远心光路设计

远心光路设计有助于降低物体位置变化对成像比例产生的影响，使产品轮廓、边缘和细节呈现更加稳定，适合对成像一致性和低畸变有要求的工业视觉项目。

高分辨率成像

优化的光学设计能够清晰呈现工件轮廓、边缘、字符及微小结构，便于工业相机完成图像采集、特征识别、视觉定位和外观判断。

低畸变表现

镜头在不同倍率下保持较低的TV畸变，有助于减少图像边缘变形，提高轮廓提取、位置判断和尺寸分析的稳定性。

兼容2/3英寸工业相机

镜头最大兼容2/3英寸传感器，并采用标准C接口，可与相应接口的工业相机组成机器视觉成像系统。

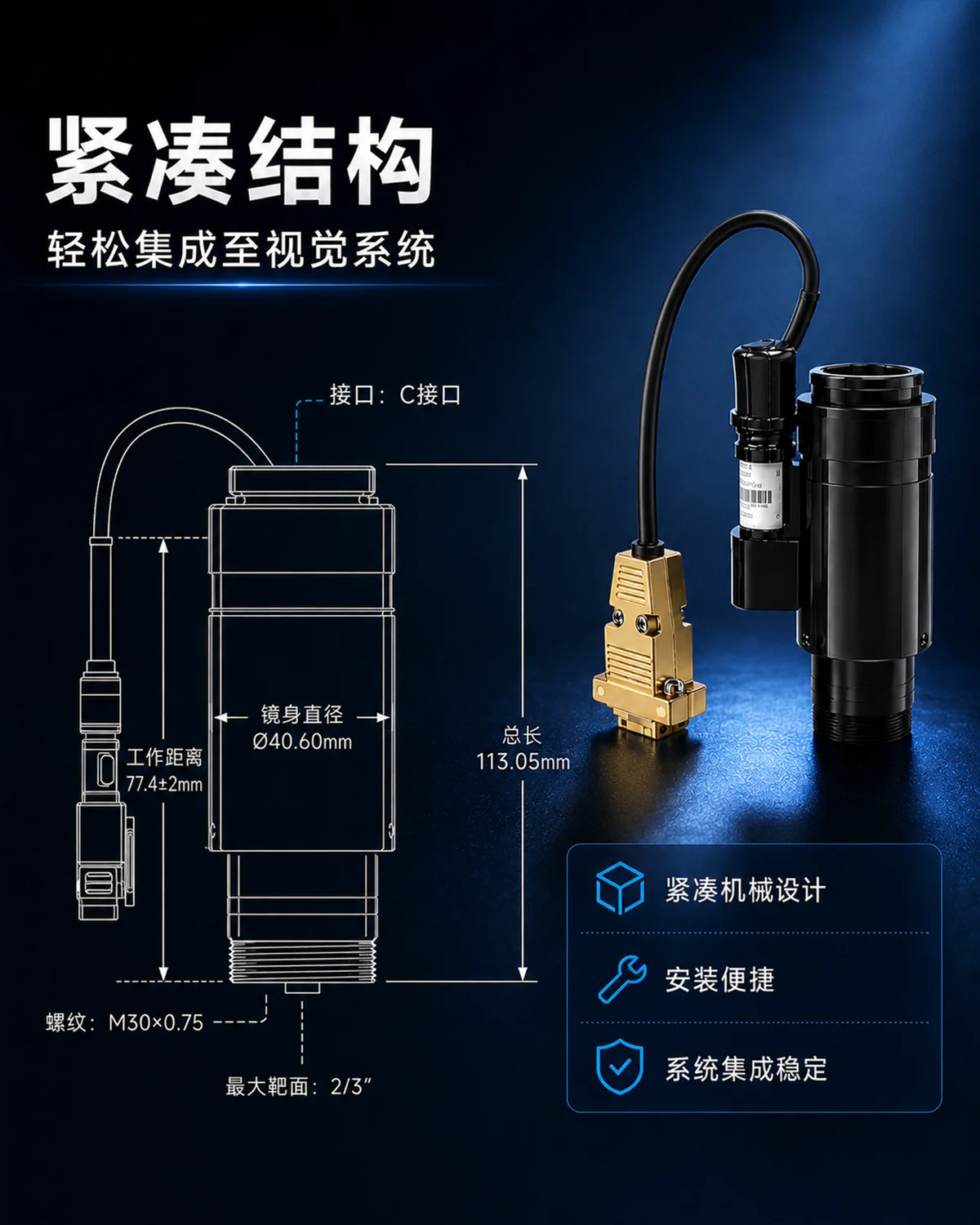

结构紧凑，便于集成

紧凑型机械结构能够减少设备安装空间，方便集成到自动化检测设备、显微平台、实验室成像系统及生产线视觉工位中。

技术亮点

从大视野到细节观察连续切换

低倍率状态下可获得较大的观察范围，适合快速查找和定位工件；提高倍率后，可进一步观察局部边缘、表面结构及微小特征。

稳定工作距离设计

镜头工作距离为77.4±2mm，在倍率调整和设备安装过程中可保持相对稳定的检测位置，有助于降低机械平台反复移动和重新调试的频率。

12mm焦点微调

镜头配有12mm微调结构，可根据工业相机、被测物高度和实际安装位置进行精细对焦，提高图像清晰度和现场调试便利性。

高数值孔径设计

较高的数值孔径有助于提升细节分辨能力，适合电子元件、半导体零件及其他微小结构的高倍率观察。

标准C接口

镜头采用常用C接口，便于与相应接口的工业相机连接，降低机器视觉系统的相机选型和设备集成难度。

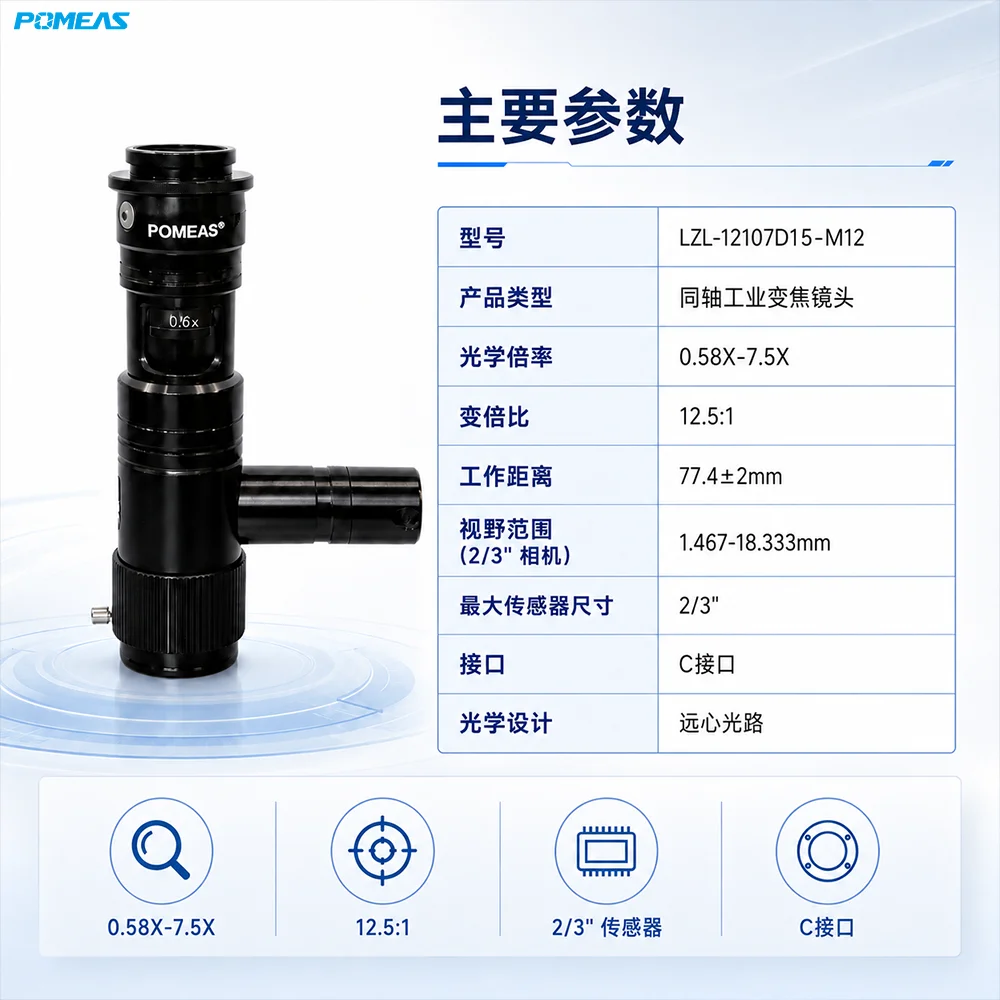

规格参数

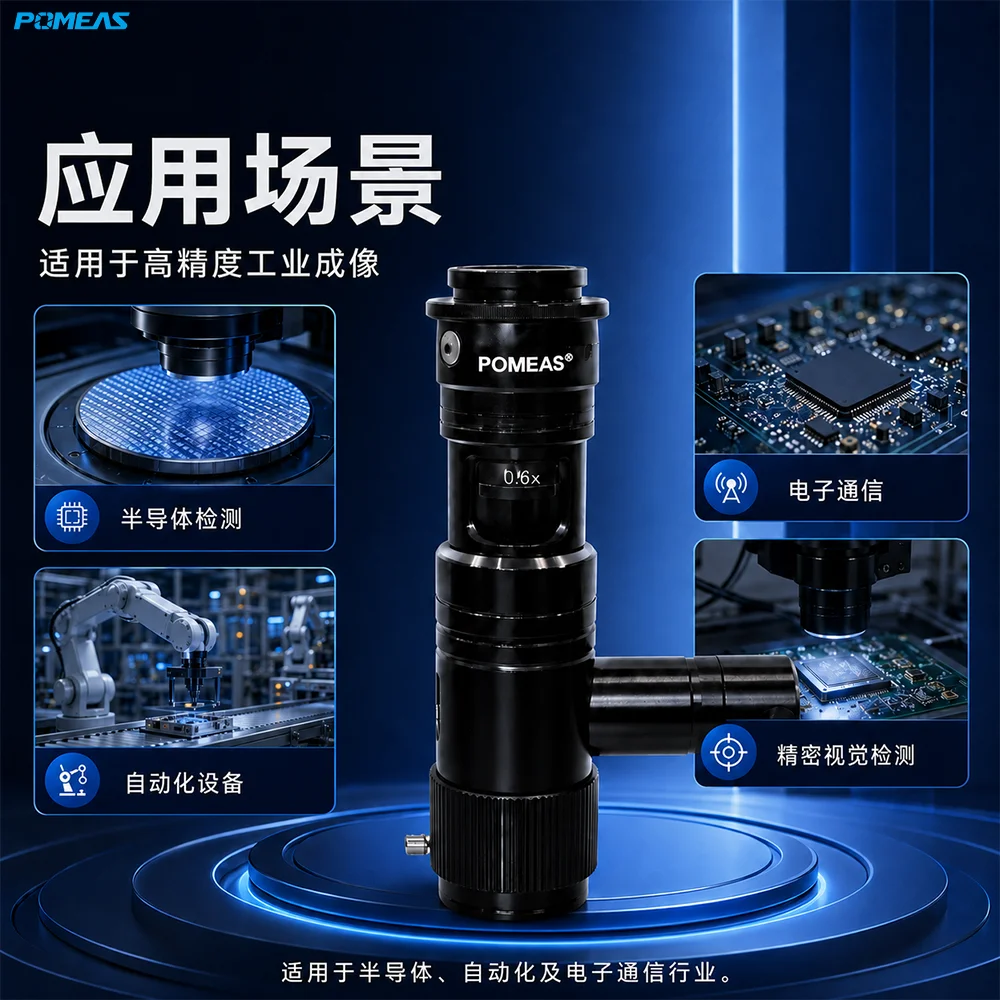

典型应用

半导体检测

适用于半导体及PCB视觉检测，可对芯片、晶圆、引线框架、封装结构及微小元件进行外观观察、轮廓识别和视觉定位。

电子元件检测

适用于连接器、端子、PCB、焊点、线圈及其他电子组件的边缘、字符、安装位置和表面状态观察。

自动化视觉定位

可集成到自动装配设备、视觉定位平台和机械臂系统中，用于工件识别、坐标定位及自动抓取前的图像采集。

精密零件外观检查

适用于小型金属件、注塑件、机械加工件及精密结构件的毛刺、缺口、划痕、边缘和轮廓观察。

电子通讯行业

可用于电子产品及通讯组件检测，包括通信连接器、微型结构件和精密组件的高倍率成像与质量检查。

常见问题 FAQ

1. 这款镜头属于什么类型？

这是一款采用远心光路设计的手动连续变倍镜头，适用于工业机器视觉、自动化检测和精密成像应用。

2. 镜头的变倍范围是多少？

镜头光学放大倍率为0.58X–7.5X，变倍比为12.5:1，可覆盖较大视野观察和高倍率细节成像需求。

3. 可以配合多大的工业相机使用？

镜头最大兼容2/3英寸传感器，采用标准C接口。选型时还需要确认工业相机的传感器尺寸、接口形式、像元大小、分辨率和实际检测视野。

如需了解工业相机和图像传感器性能参数的标准化比较方法，可参考 EMVA 1288工业相机性能标准；与C型接口有关的标准化尺寸信息，可参考 ISO 10935:2009 C型接口规范。

4. 镜头是手动变倍还是电动变倍？

该型号采用手动变倍方式，不属于电动变倍或自动变倍镜头。倍率和焦点需要根据实际检测需求进行人工调整。

5. 工作距离是多少？

标准工作距离为77.4±2mm。实际安装时应结合工件高度、设备空间、相机位置和机械安装结构进行调试。

6. 不同倍率下视野是否相同？

不同倍率对应的视野范围不同。倍率越低，观察视野越大；倍率越高，可观察到的局部细节越明显。实际视野还会受到工业相机传感器尺寸影响。

7. 是否适合精密尺寸测量？

远心光路和低畸变特性有利于提高轮廓成像和边缘提取的稳定性。但完整视觉系统的测量精度还取决于相机分辨率、像元尺寸、光源、机械平台、标定方法和测量软件，不能只根据镜头参数判断最终测量精度。

8. 是否需要搭配专用光源？

建议根据工件材质、表面反光特性和检测目标选择合适的机器视觉光源。轮廓和尺寸检测可考虑背光源；平面字符和表面缺陷检测可根据反光情况选择环形光源、条形光源、同轴光源或圆顶光源。

9. 这款镜头适合哪些行业？

主要适用于半导体、自动化、电子通讯和精密制造行业，也可用于电子元件、连接器及小型精密零件的视觉检测。

10. 选型时需要提供哪些信息？

建议提供工业相机传感器尺寸、检测视野、工件尺寸、工作距离、最小检测特征、安装空间和检测应用。也可以使用POMEAS 变倍镜头选型工具 进行初步筛选，再根据实际样品和成像要求确认具体配置。
