20kHz多通道光谱共焦位移传感器控制器

Name: 20kHz多通道光谱共焦位移传感器控制器
Brand: Pomeas
SKU: SFS-C8007
Availability: InStock

SFS-C8007 多通道光谱共焦位移传感器控制器，可连接 4/8/12/16 个传感头，单通道最高采样频率 20kHz，配备 1000Mbps 以太网、USB2.0 High-speed、RS-485 Modbus 及可选 EtherCAT 接口。

产品介绍

POMEAS SFS-C8007 是一款多通道光谱共焦位移传感器控制器，可连接 4、8、12 或 16 个传感头，单通道最高采样频率 20kHz。控制器面向多测点在线检测与自动化测控系统，支持编码器同步触发、比较器输出以及 1000Mbps 以太网等工业接口，便于与 PLC 及上位机集成。

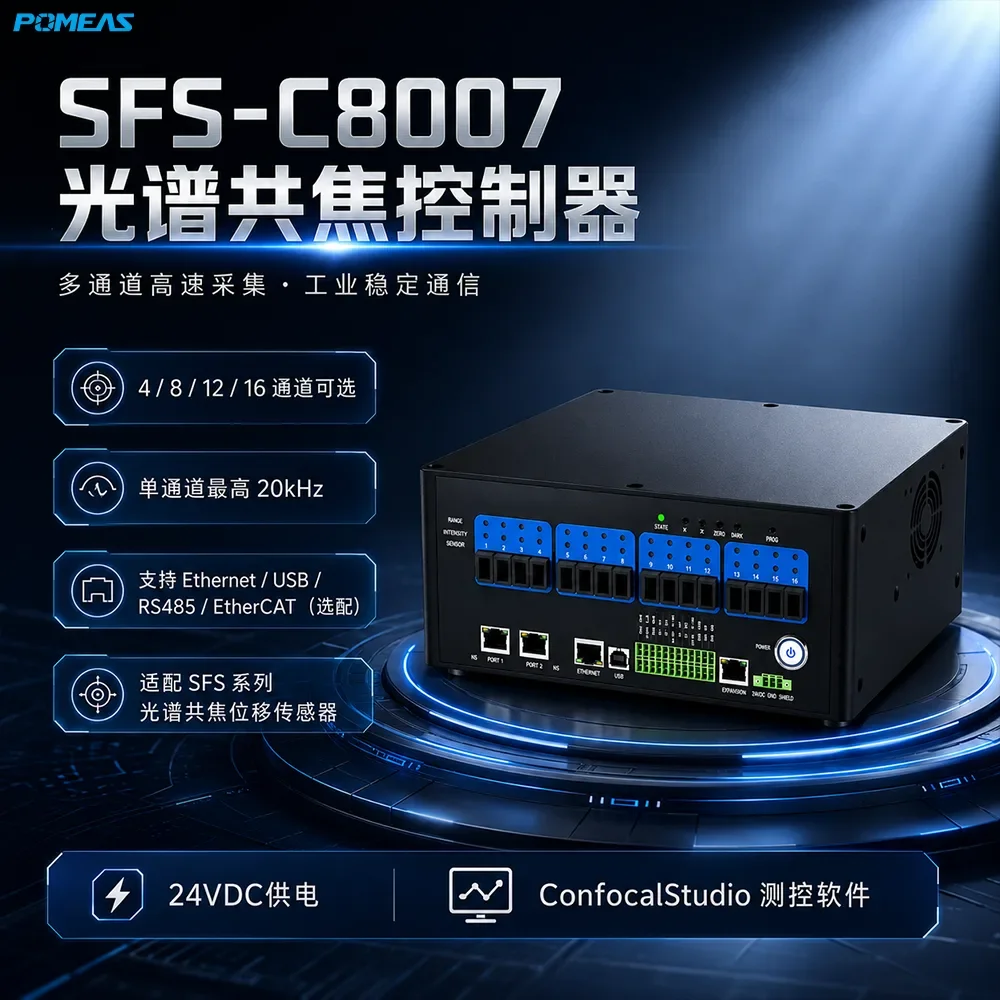

SFS-C8007 光谱共焦位移传感器控制器

传感头连接数量	4 / 8 / 12 / 16
采样频率	单通道Max.20kHz；2通道Max.18kHz；4通道Max.12.5kHz；6通道Max.10kHz；8通道Max.8kHz；12通道Max.6kHz；16通道Max.4kHz

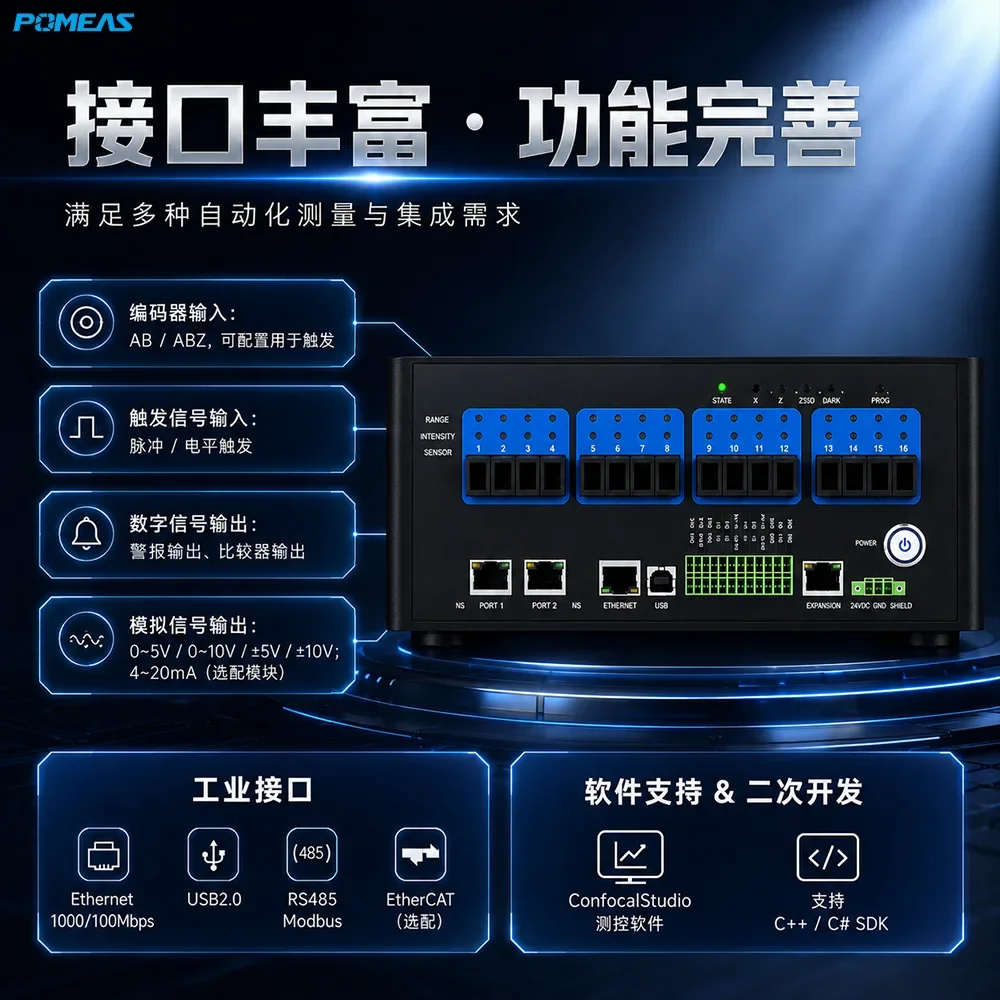

编码器输入	AB / ABZ编码器输入，可配置用于触发
触发信号输入	脉冲触发、电平触发
数字信号输出	报警输出、比较器输出（可配置为比较器输出或数据无效警告）
模拟信号输出	线性0~5V/0~10V/±5V/±10V模拟电压输出 / 4~20mA模拟电流输出（可选模块）
Ethernet接口	1000/100Mbps
USB接口	USB2.0 High-speed（480Mbps）
RS-485接口	Modbus协议，19200~115200波特率
EtherCAT接口	100Mbps（可选配）
上位机软件	ConfocalStudio
二次开发包	C++及C#软件开发包

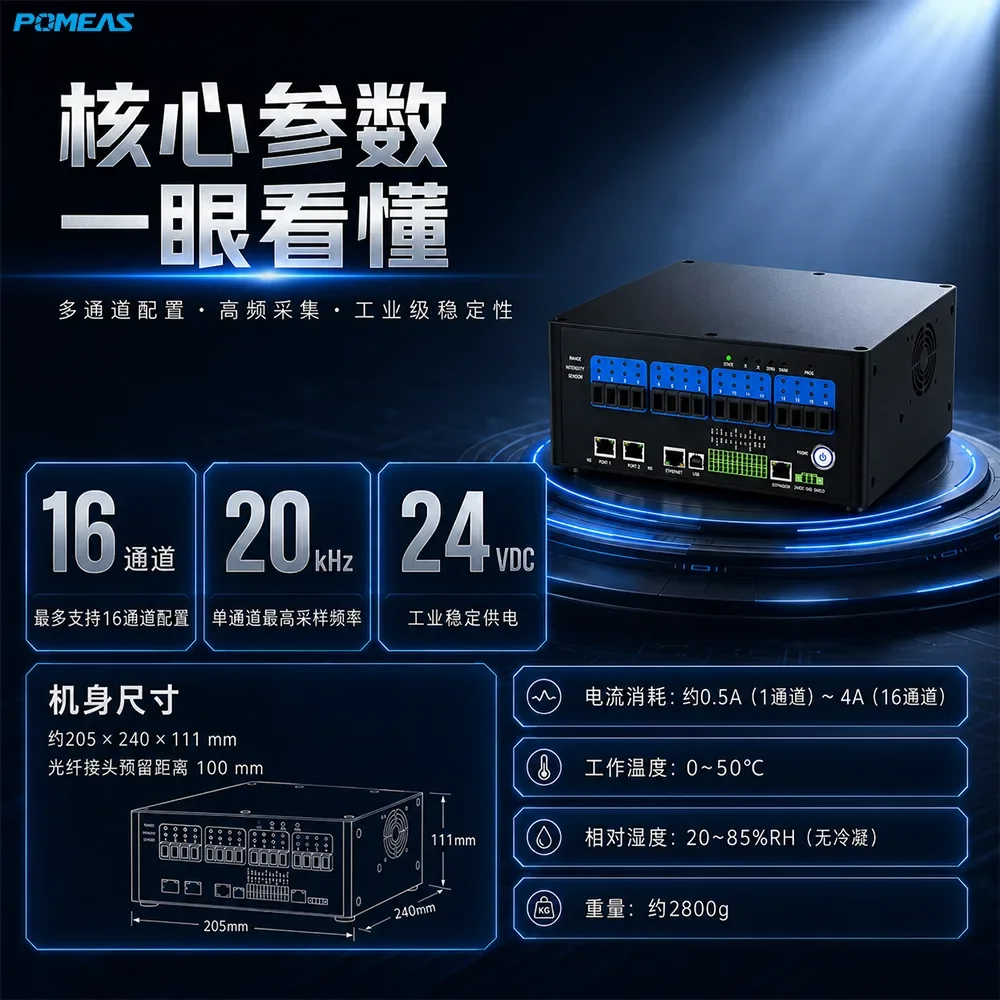

电源电压	24VDC±10%
电流消耗	约0.5A（单通道），约4A（16通道），建议配置24V 6A以上电源
工作温度	0~+50℃
相对湿度	20~85%RH（无冷凝）
产品重量	约2800g（视通道数与配置变动）

适用于多测点在线尺寸检测、自动化产线位移与厚度测量、多点厚度与轮廓测控系统的集中信号采集与控制。

SFS-C8007 典型应用场景

可连接 4、8、12 或 16 个 SFS 系列光谱共焦传感头，按配置选择。

单通道最高 20kHz；随通道数增加递减，如 4 通道 Max.12.5kHz、16 通道 Max.4kHz。

提供 1000/100Mbps Ethernet、USB2.0 High-speed、RS-485 Modbus，并可选配 EtherCAT。


EtherCAT接口: 100Mbps（可选配）
Ethernet接口: 1000/100Mbps
RS-485接口: Modbus协议，19200~115200波特率
USB接口: USB2.0 High-speed（480Mbps）
上位机软件: ConfocalStudio
二次开发包: C++及C#软件开发包
产品重量: 约2800g（视通道数与配置变动）
传感头连接数量: 4 / 8 / 12 / 16
工作温度: 0~+50℃
数字信号输出: 报警输出、比较器输出（可配置为比较器输出或数据无效警告）
模拟信号输出: 线性0~5V/0~10V/±5V/±10V模拟电压输出 / 4~20mA模拟电流输出（可选模块）
电流消耗: 约0.5A（单通道），约4A（16通道），建议配置24V 6A以上电源
电源电压: 24VDC±10%
相对湿度: 20~85%RH（无冷凝）
编码器输入: AB / ABZ编码器输入，可配置用于触发
触发信号输入: 脉冲触发、电平触发
采样频率: 单通道Max.20kHz；2通道Max.18kHz；4通道Max.12.5kHz；6通道Max.10kHz；8通道Max.8kHz；12通道Max.6kHz；16通道Max.4kHz
