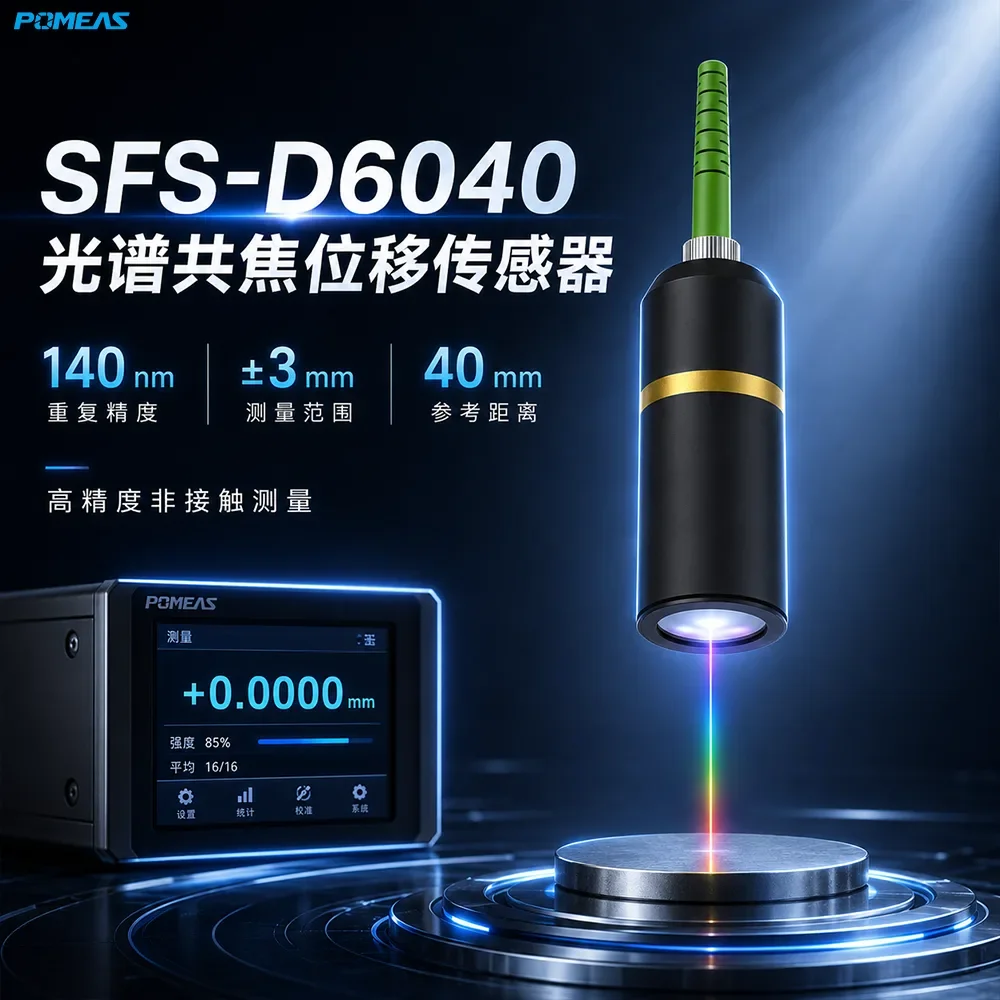

±3mm量程140nm光谱共焦位移传感器
SFS-D6040 光谱共焦位移传感器，参考距离 40 mm，测量范围 ±3 mm，重复精度 140 nm，线性误差＜±0.72 μm，Φ30×65.3 mm 紧凑机身仅 112 g，适用于大量程非接触位移检测。
SKU:
产品介绍

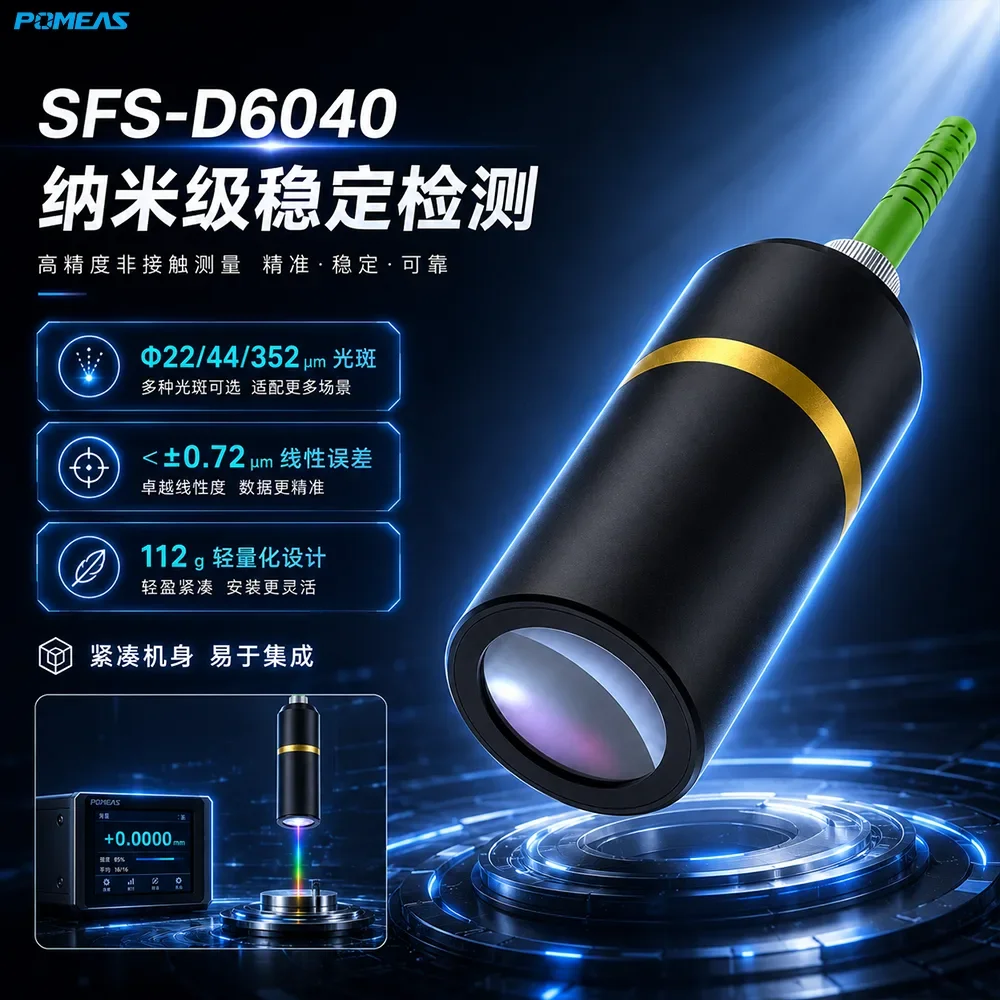

POMEAS SFS-D6040 是一款大量程光谱共焦位移传感器，参考距离 40 mm，测量范围 ±3 mm，重复精度 140 nm，线性误差＜±0.72 μm。±3 mm 的大测量范围适合起伏较大的被测面，Φ30×65.3 mm 紧凑机身与约 112 g 重量便于集成；非接触光学测量适用于高反光、透明与柔软表面检测。
主要特点
- 140 nm 重复精度，线性误差＜±0.72 μm
- ±3 mm 大量程，总行程 6 mm
- 40 mm 参考距离，装夹空间充足

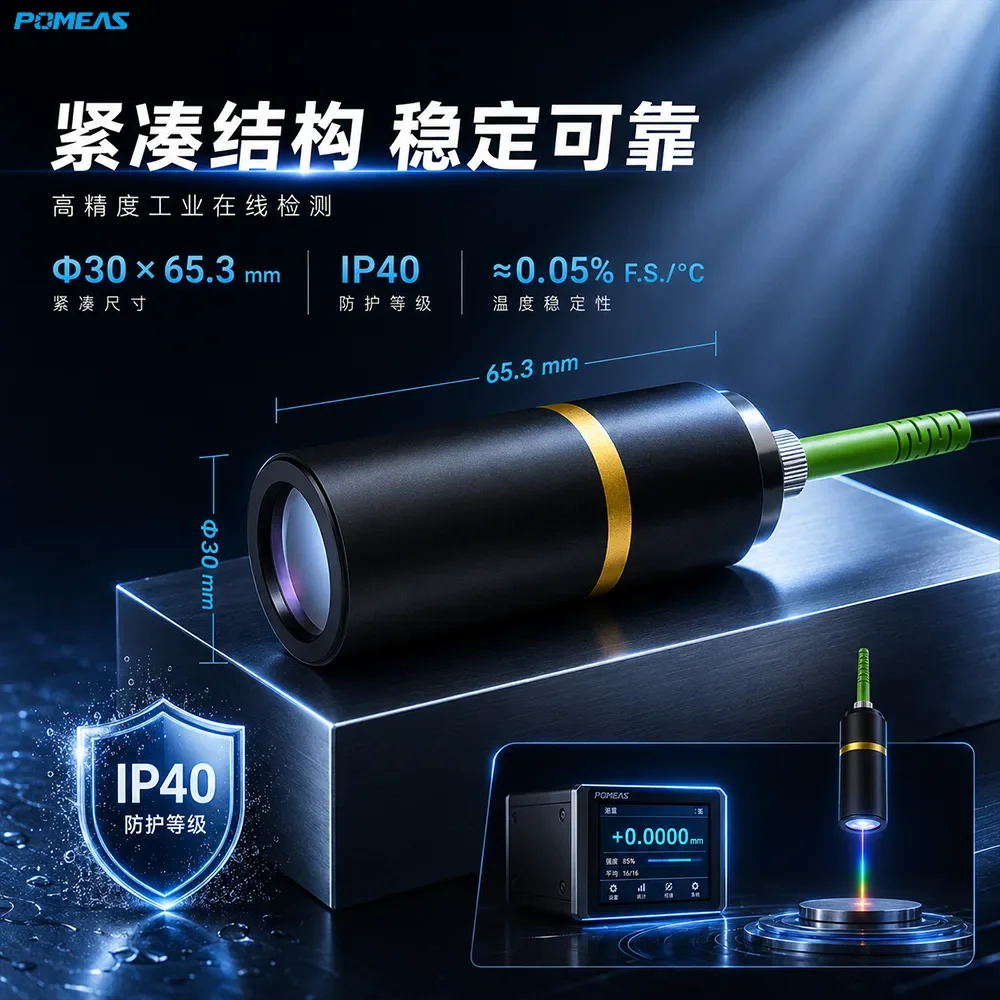

- Φ30×65.3 mm 紧凑机身，仅 112 g
- ±14° 测量角度
- Φ22/44/352 μm 三模式光斑
- 最小可测厚度 5% F.S.，IP40 防护

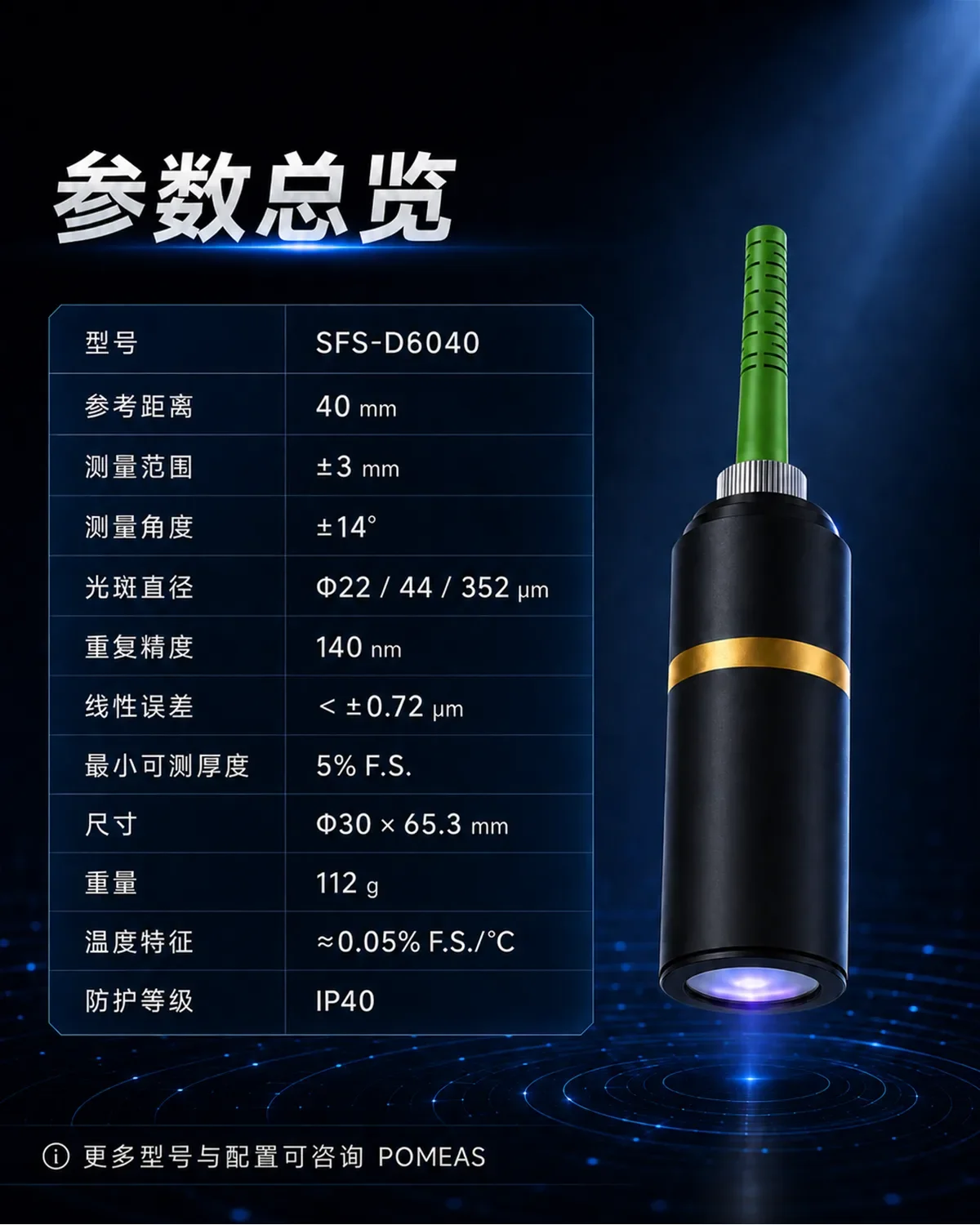

技术参数
| 产品型号 | SFS-D6040 |
|---|---|
| 参考距离 | 40 mm |
| 测量范围 | ±3 mm |
| 总测量行程 | 6 mm |
| 测量角度 | ±14° |
| 光斑直径 | Φ22/44/352 μm |
| 重复精度 | 140 nm |
| 线性误差 | ＜±0.72 μm |
| 外形尺寸 | Φ30×65.3 mm |
| 产品重量 | 112 g |
| 最小可测厚度 | 5% F.S. |
| 温度特征 | ≈0.05% F.S./°C |
| 防护等级 | IP40 |
| 测量方式 | 非接触光学测量 |
| 品牌 | POMEAS |

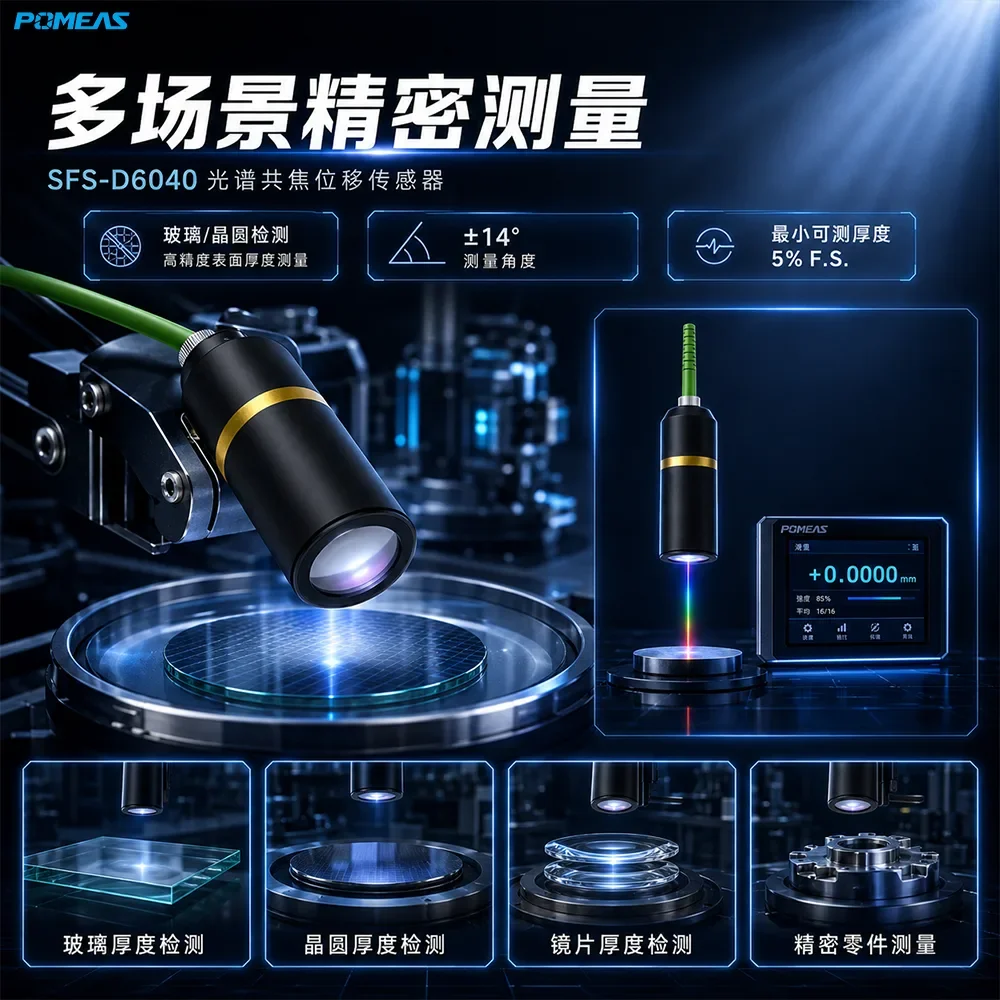

应用领域
适用于大行程位移与高度测量、起伏表面轮廓检测、透明材料厚度测量、段差与翘曲检测等需要兼顾量程与精度的非接触测量场景。
常见问题
SFS-D6040 的量程和精度是多少？
测量范围 ±3 mm（总行程 6 mm），重复精度 140 nm，线性误差＜±0.72 μm，是 SFS 系列中量程较大的型号。
机身尺寸和重量是多少？
外形尺寸 Φ30×65.3 mm，重量约 112 g，结构紧凑，便于集成到自动化设备与运动平台。
参考距离为什么重要？
参考距离 40 mm 指探头到被测面的标称工作距离；距离越远装夹与运动空间越大，可有效降低碰撞风险，适合起伏较大的被测面。
