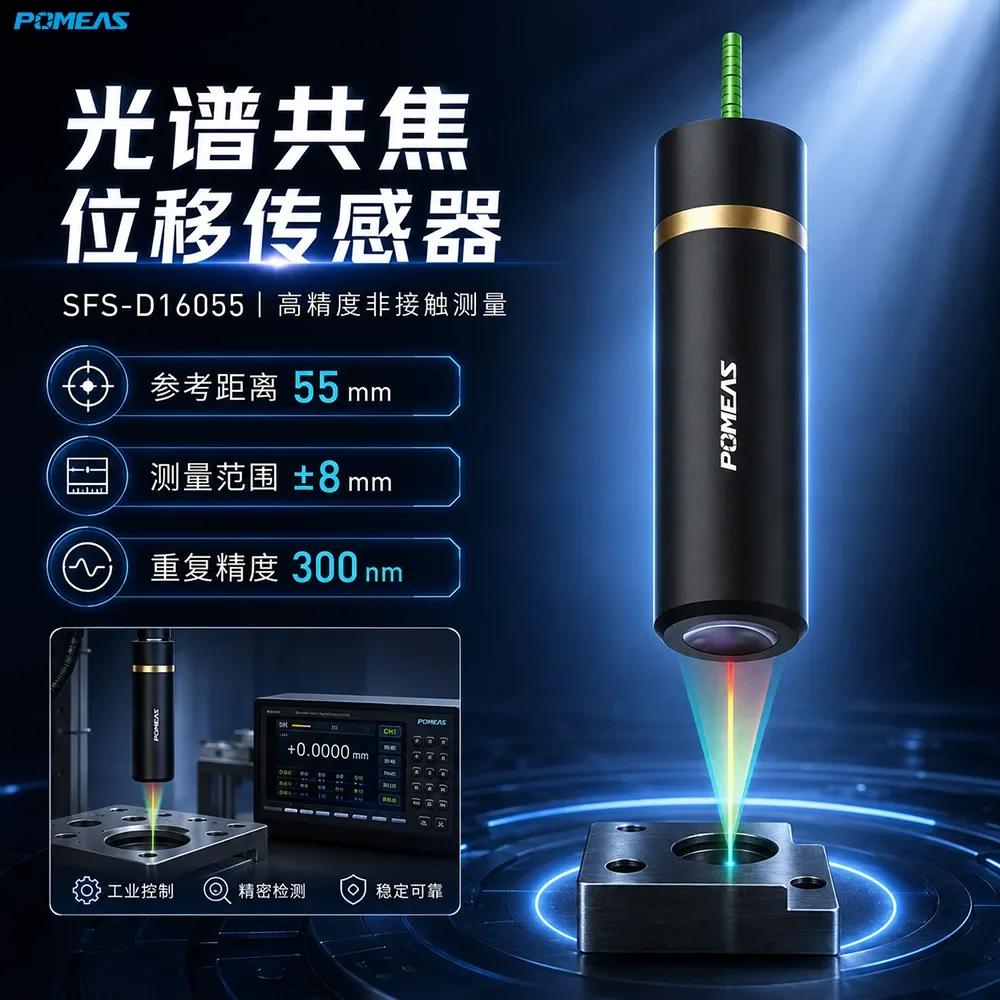

55mm参考距离300nm大行程光谱共焦位移传感器
SFS-D16055 光谱共焦位移传感器，参考距离 55 mm，测量范围 ±8 mm，重复精度 300 nm，线性误差＜±2 μm，±15.3° 测量角度，适用于大行程高精度非接触检测。
SKU:
产品介绍
POMEAS SFS-D16055 是一款大行程高精度光谱共焦位移传感器，参考距离 55 mm，测量范围 ±8 mm，重复精度 300 nm，线性误差＜±2 μm。±8 mm 的大量程适合起伏较大的被测面，±15.3° 测量角度提供更好的表面适应性；Φ60×211.1 mm 结构约 1180 g，适合固定工位安装。
主要特点

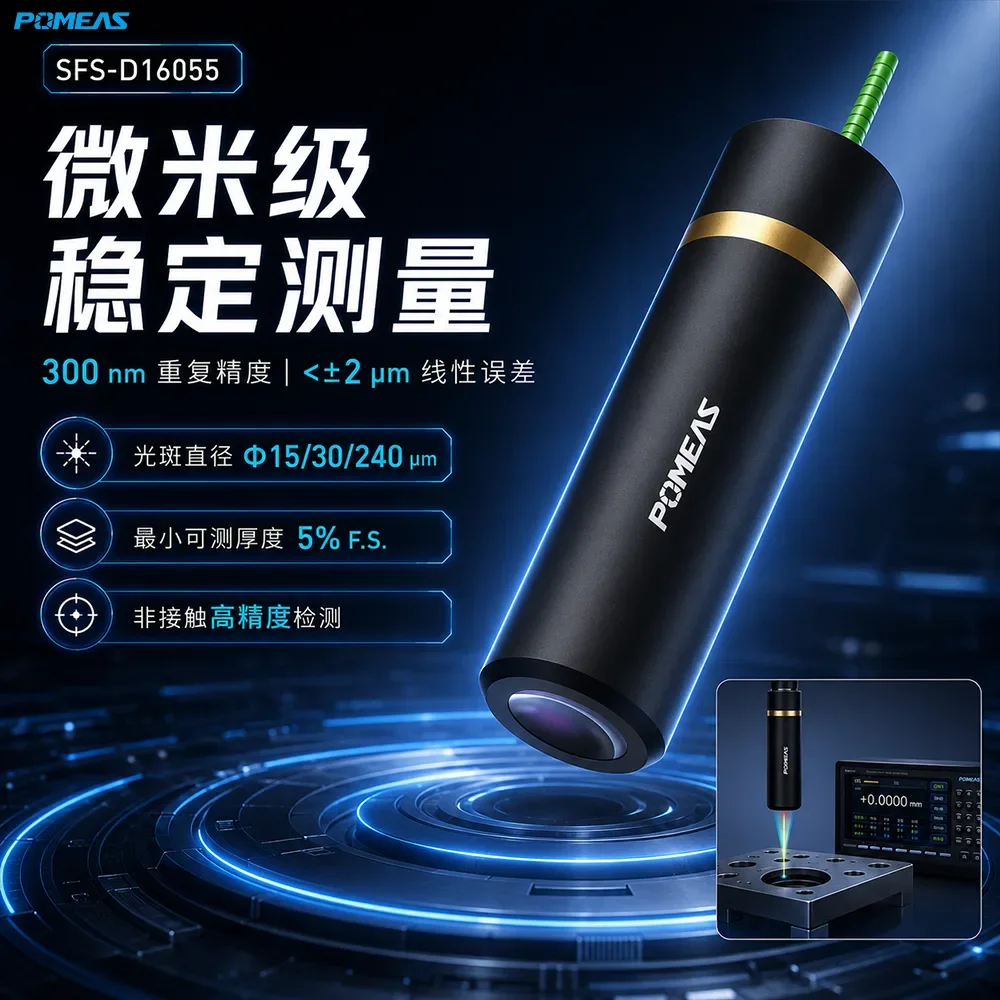

- 300 nm 重复精度，线性误差＜±2 μm
- ±8 mm 大测量范围，总行程 16 mm
- 55 mm 参考距离，装夹空间充足

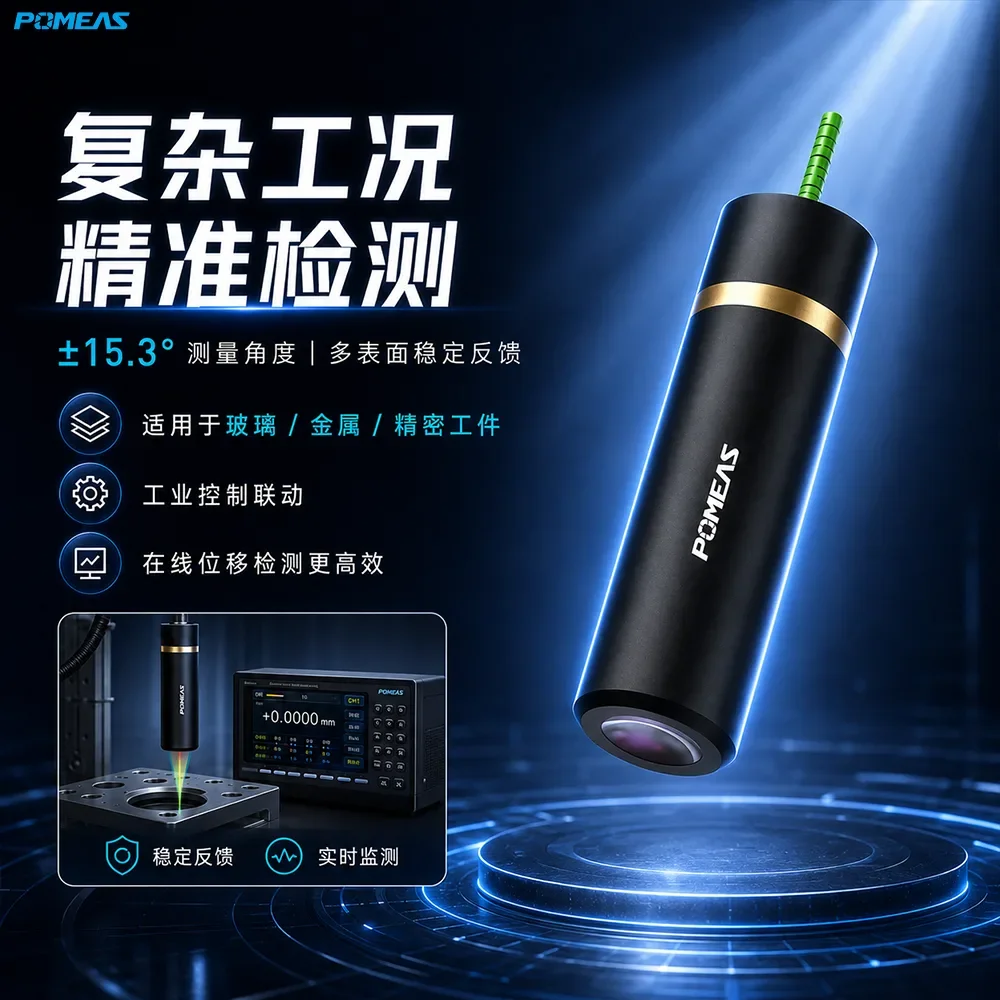

- ±15.3° 测量角度，表面适应性好
- Φ15/30/240 μm 三模式光斑
- 最小可测厚度 5% F.S.，支持透明材料
- IP40 防护
技术参数
| 产品型号 | SFS-D16055 |
|---|---|
| 参考距离 | 55 mm |
| 测量范围 | ±8 mm |
| 总测量行程 | 16 mm |
| 测量角度 | ±15.3° |
| 光斑直径 | Φ15/30/240 μm |
| 重复精度 | 300 nm |
| 线性误差 | ＜±2 μm |

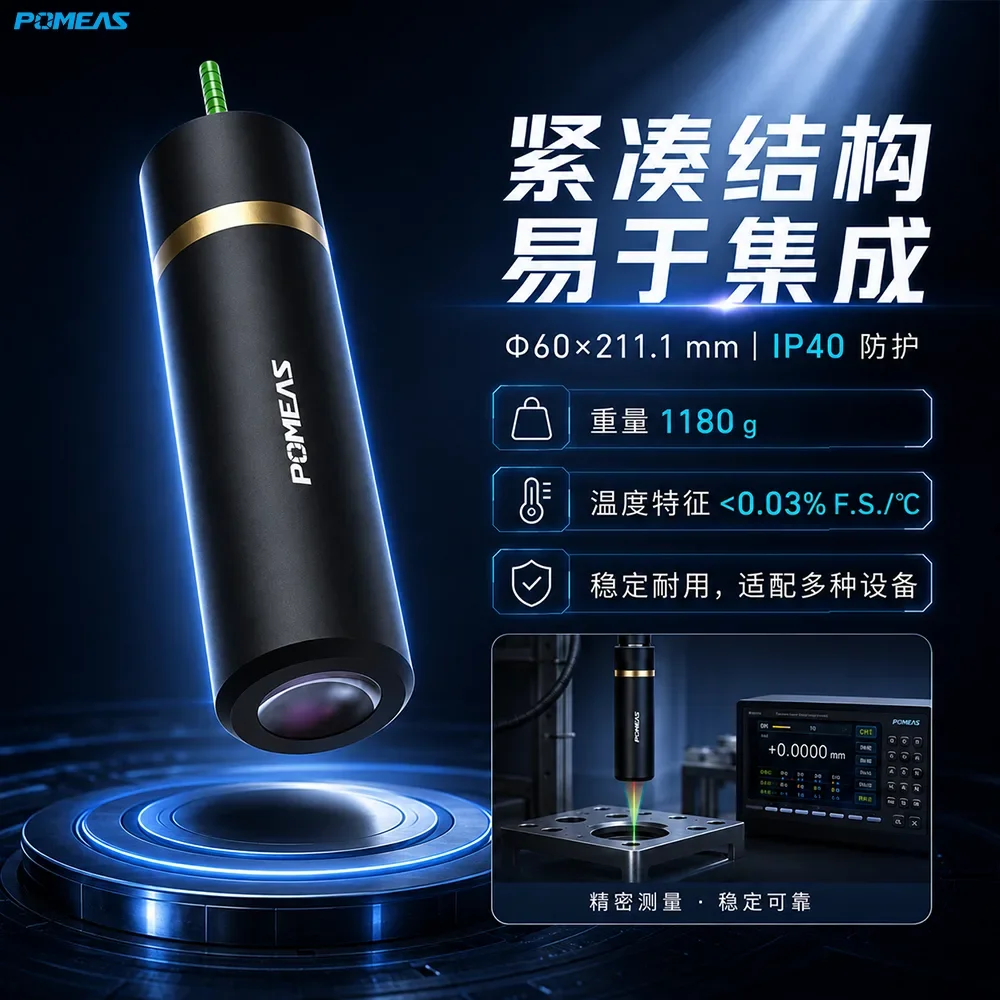

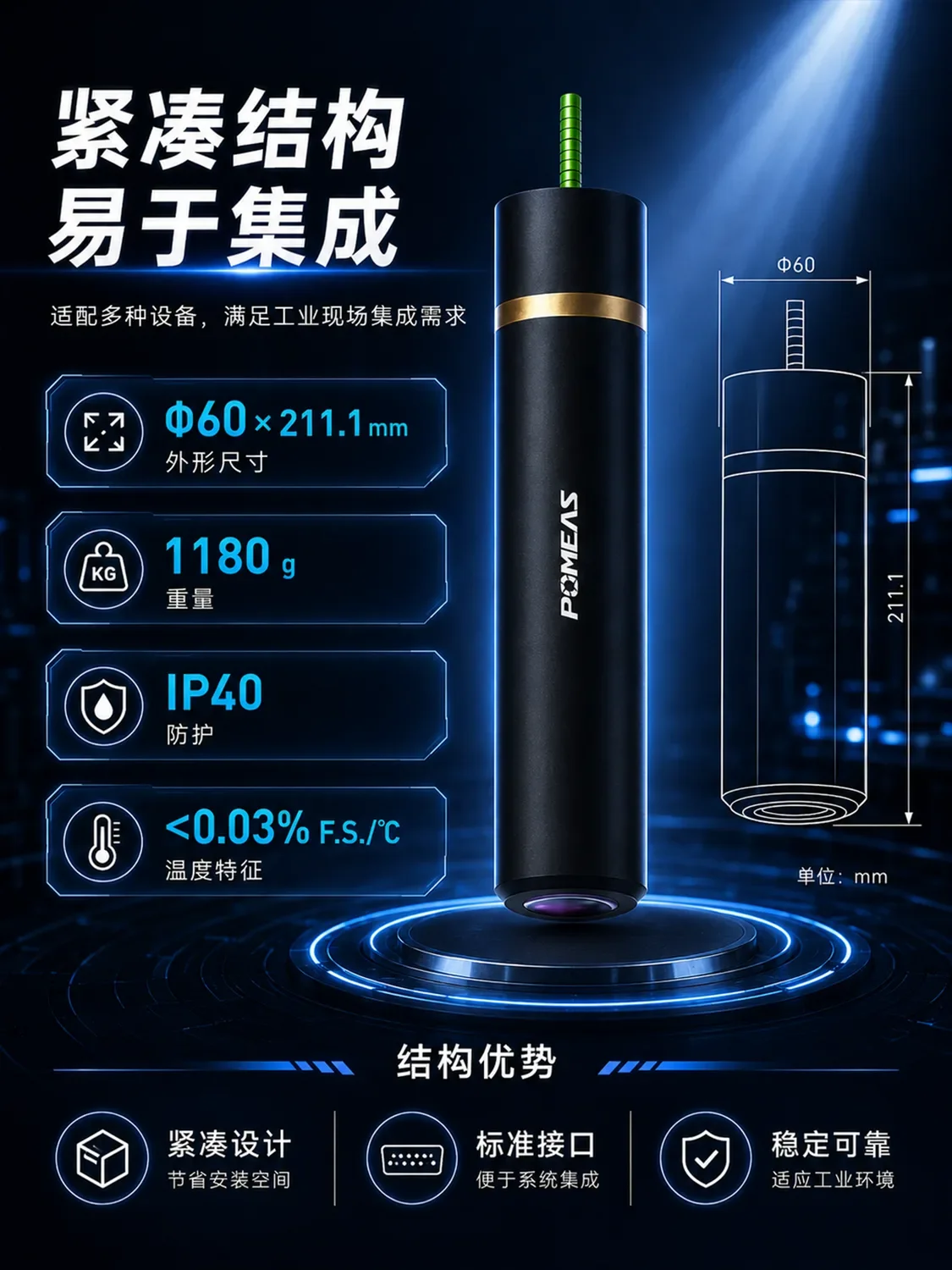

| 外形尺寸 | Φ60×211.1 mm |
| 产品重量 | 1180 g |
| 最小可测厚度 | 5% F.S. |
| 温度特征 | ＜0.03% F.S./°C |
| 防护等级 | IP40 |
| 测量方式 | 非接触光学测量 |
| 品牌 | POMEAS |
应用领域
适用于大行程位移与高度测量、起伏表面轮廓检测、透明材料厚度测量、段差与翘曲检测等需要兼顾量程与精度的非接触测量场景。
常见问题
SFS-D16055 的量程和精度是多少？
测量范围 ±8 mm（总行程 16 mm），重复精度 300 nm，线性误差＜±2 μm，是 SFS 系列大行程型号。
参考距离是多少？
参考距离 55 mm，长参考距离为装夹与被测面起伏留出充足空间。
测量角度是多少？
支持 ±15.3° 测量角度（使用标准平面反射镜、1kHz 采样率下倾斜测试）。
