12.5倍远心连续变倍镜头｜工业机器视觉精密测量

产品介绍

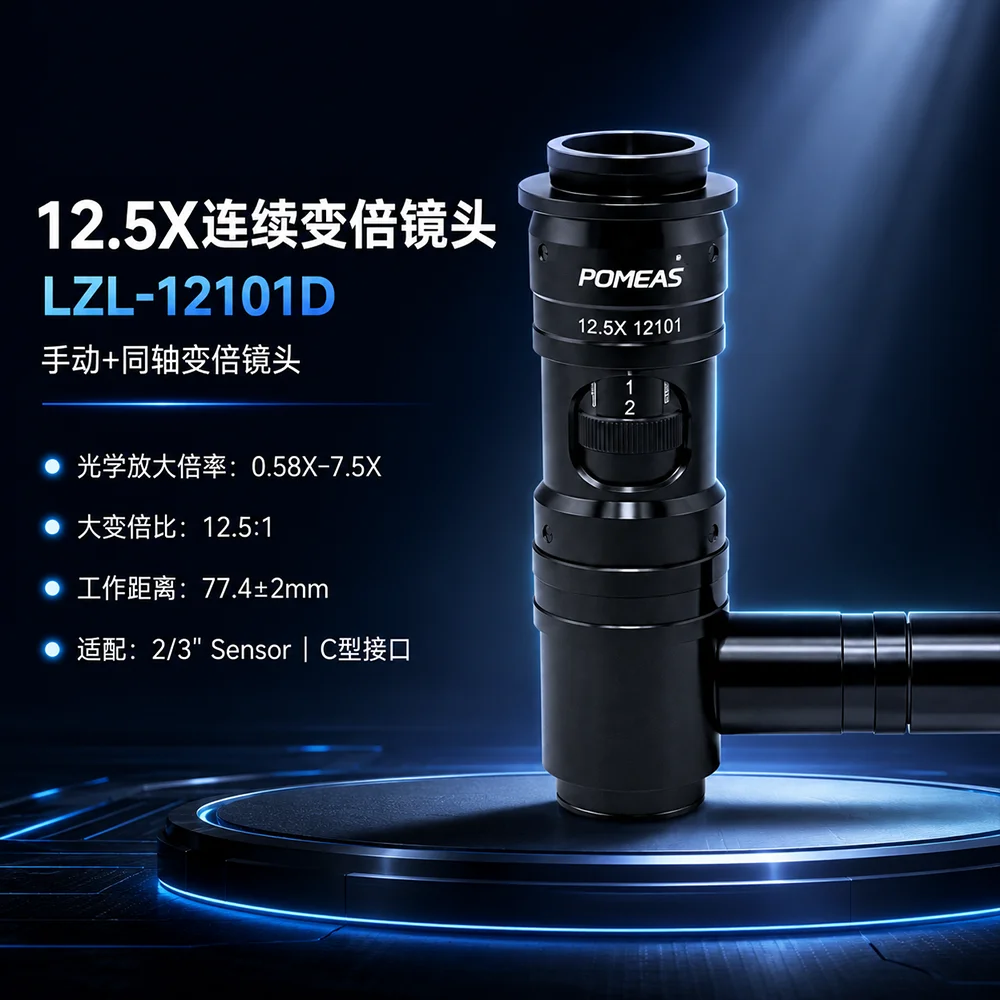

POMEAS 12.5倍 远心连续变倍镜头 是一款面向工业机器视觉、精密观察和自动化检测的光学镜头。产品采用远心光路设计，光学倍率覆盖0.58X–7.5X，变倍比达到12.5:1，可在大视野快速定位与高倍率精细观察之间灵活切换，减少不同检测任务中频繁更换镜头的需求。

镜头最大兼容2/3英寸 工业相机，采用标准C型接口，工作距离为77.4±2 mm。根据倍率不同，可获得约1.467–18.333 mm的视野范围，适合观察不同尺寸的产品及局部细节。

产品配备 同轴落射照明 结构，照明光线沿镜头光轴方向照射被测物，可减少普通侧向照明形成的阴影和反光干扰，提高金属、PCB、半导体元件及其他平整表面的成像清晰度。

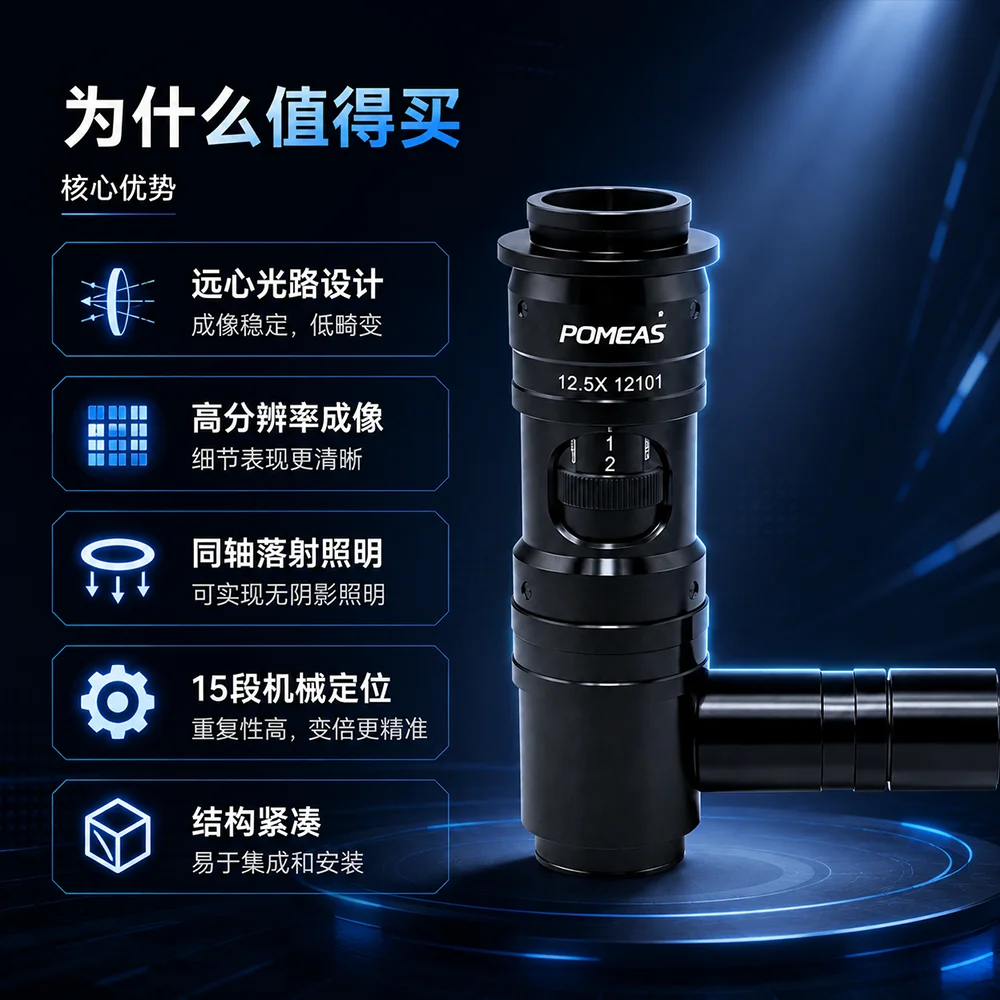

主要特点

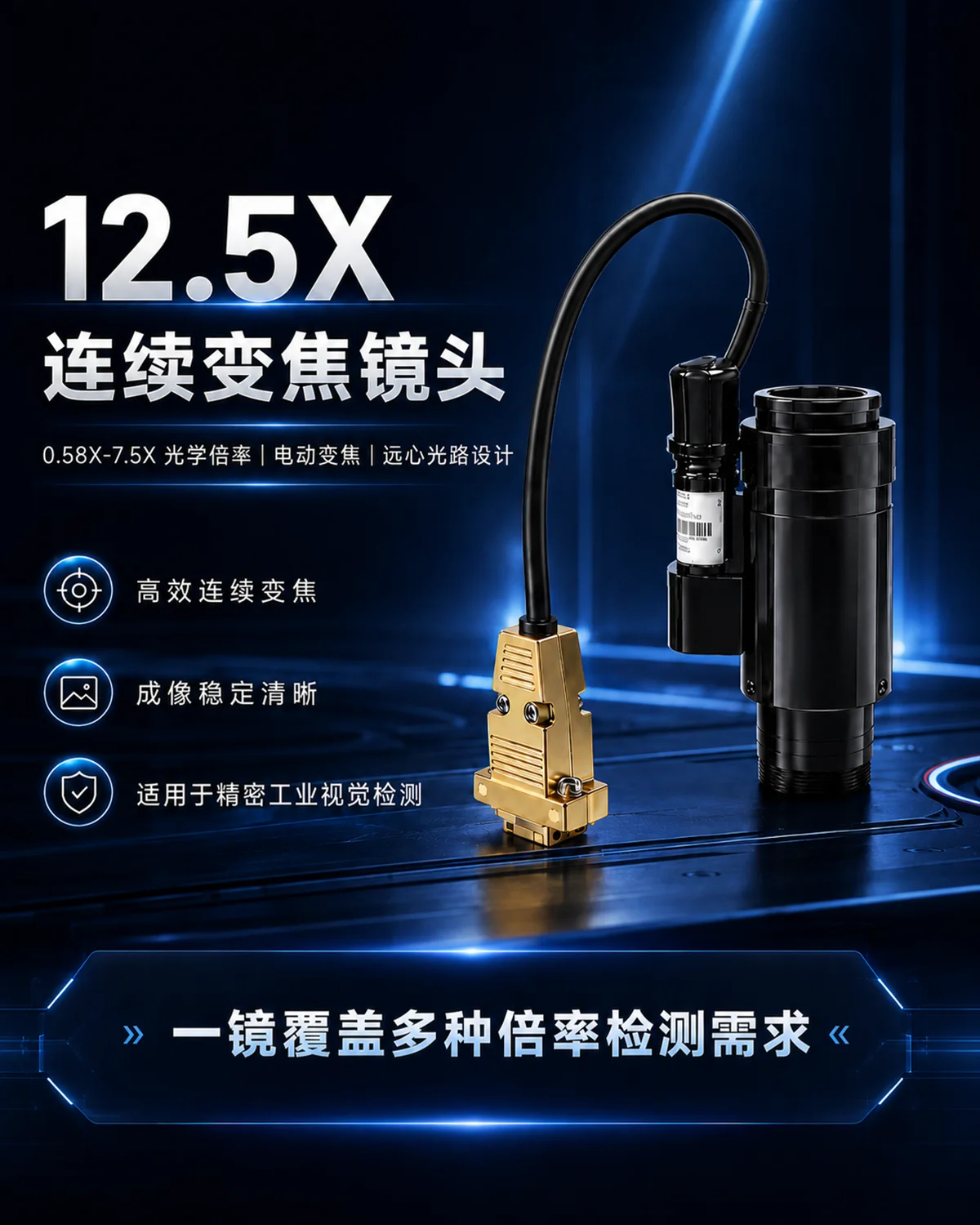

0.58X–7.5X连续变倍

镜头提供0.58X–7.5X光学倍率和12.5:1大变倍比。低倍率适合大视野定位和整体观察，高倍率适合检测字符、边缘、划痕、缺口及微小结构。

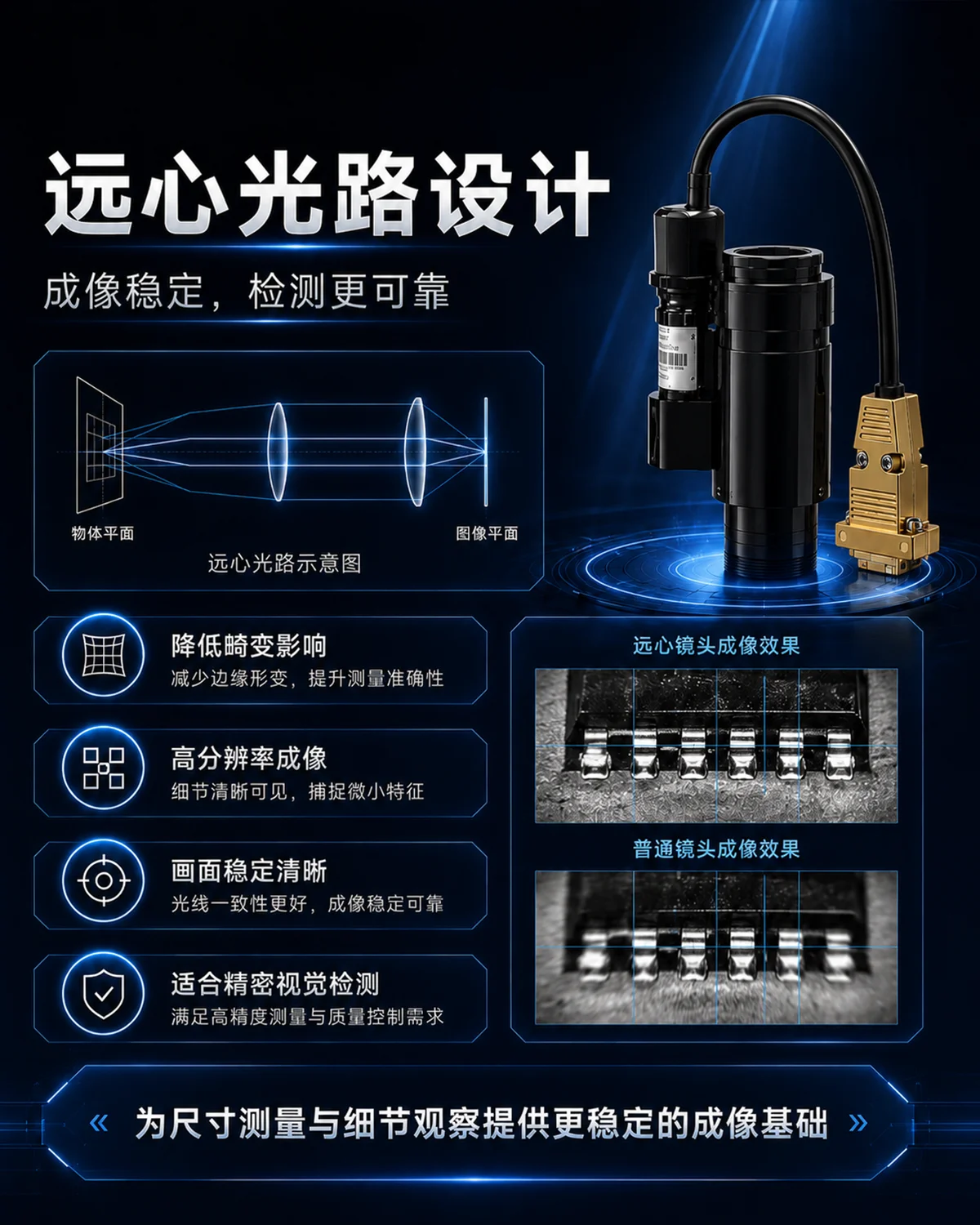

远心光路设计

采用远心光路，可获得较稳定的轮廓成像效果，减少普通镜头观察不同高度或位置工件时可能产生的视觉尺寸变化，适合精密观察和机器视觉检测。需要了解相关光学原理，可参考 远心镜头的成像与测量优势。

高分辨率、低畸变

镜头具有良好的光学性能，可清晰呈现产品边缘、轮廓、字符和表面细节。不同倍率下TV畸变约为0.001%–0.050%，适用于对成像质量要求较高的检测项目。

同轴落射照明

同轴照明沿成像方向照射产品表面，有助于减少阴影，改善金属、晶圆、PCB、连接器及其他高反光平面工件的成像效果。

15段机械定位

镜头支持15段机械定位，可快速切换至常用倍率位置，提高重复调节效率，适合需要多倍率观察或定期切换检测视野的设备。

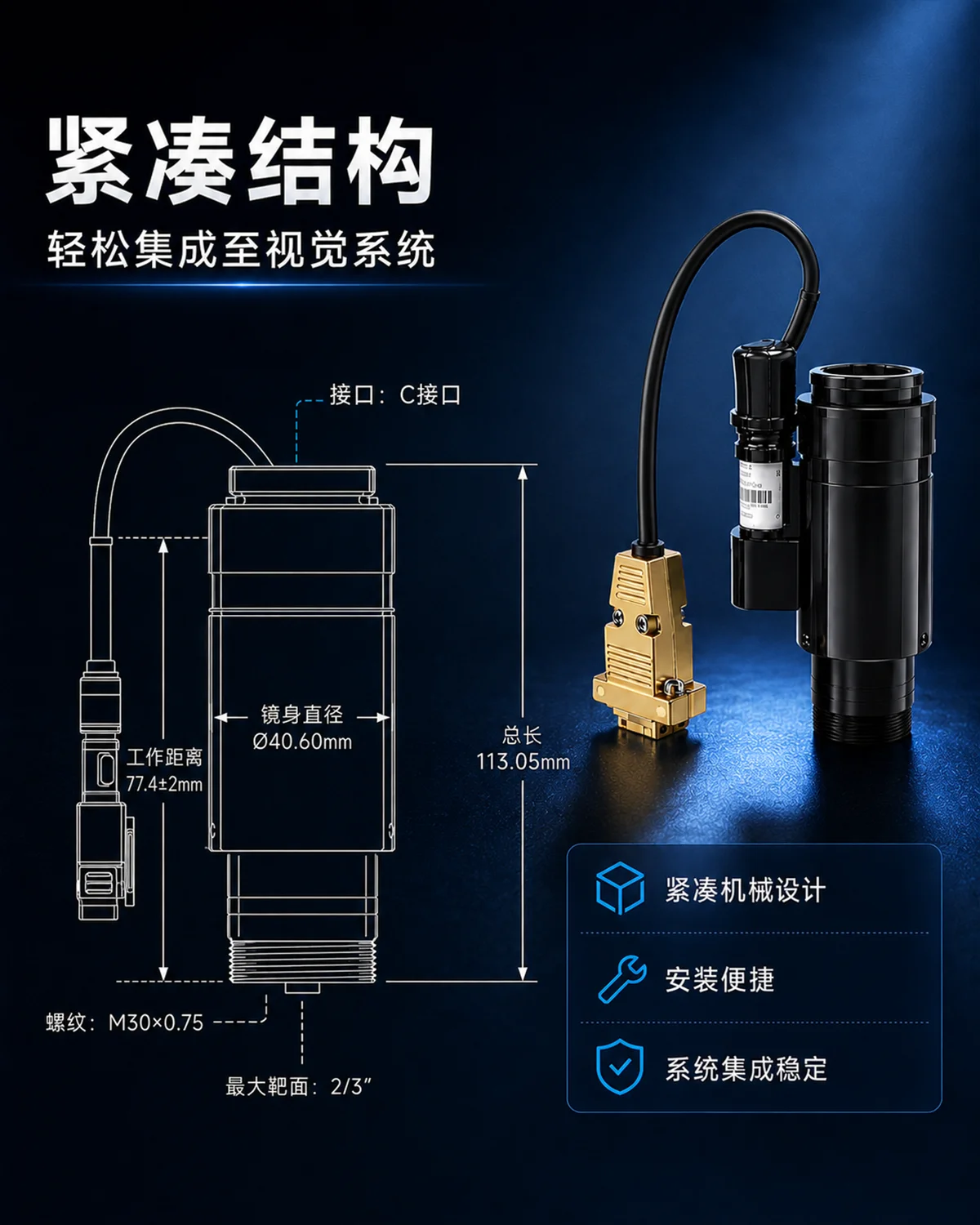

紧凑型结构

产品结构紧凑，采用标准C型接口，便于与工业相机、视觉检测设备、自动化机构及 远心光学系统 集成。

技术亮点

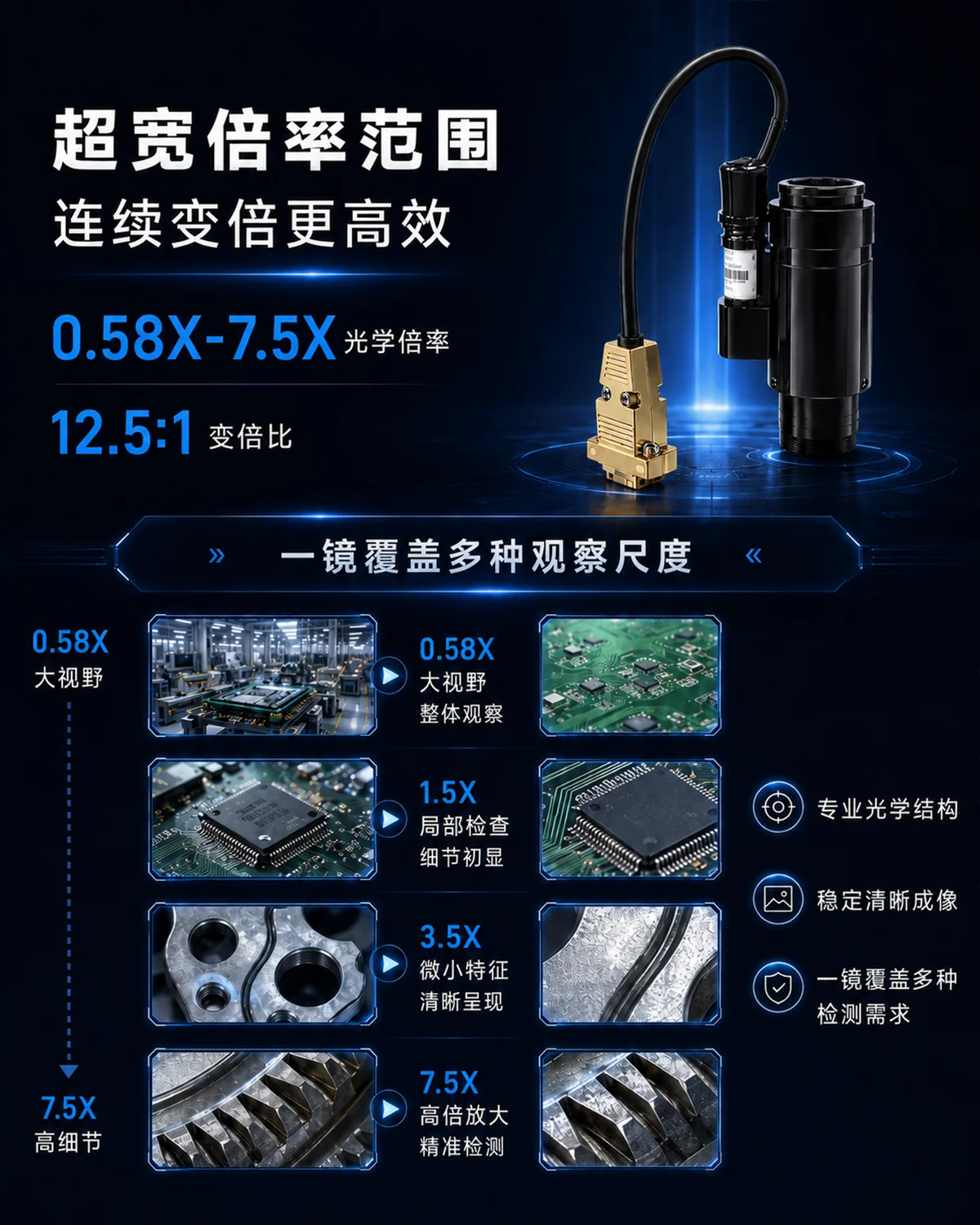

一支镜头覆盖多种视野

低倍率端可获得更大的观察范围，适合快速寻找产品、确认位置和查看整体轮廓；高倍率端可放大局部区域，观察更小的字符、边缘及表面缺陷。

稳定工作距离

镜头工作距离为77.4±2 mm，在不同倍率检测过程中，设备安装位置可以保持相对稳定，有利于工业相机、光源和自动化机构的结构设计。

倍率位置重复性更好

15段机械定位设计便于操作人员快速返回常用倍率，减少重复调节时间，提高相同检测项目的操作一致性。

高倍率下保持较高数值孔径

随着倍率提高，镜头数值孔径最高可达到0.11，有助于提升高倍率观察时的细节分辨能力。不同倍率对应的视野、景深、分辨率和数值孔径会相应变化，应根据目标尺寸和检测要求选择合适倍率。

同轴照明与成像光路结合

镜头采用同轴落射照明和无限远平行光入射设计，可提供较均匀的照明效果，在搭配高分辨率工业相机时，有助于获得更加清晰的观察图像。

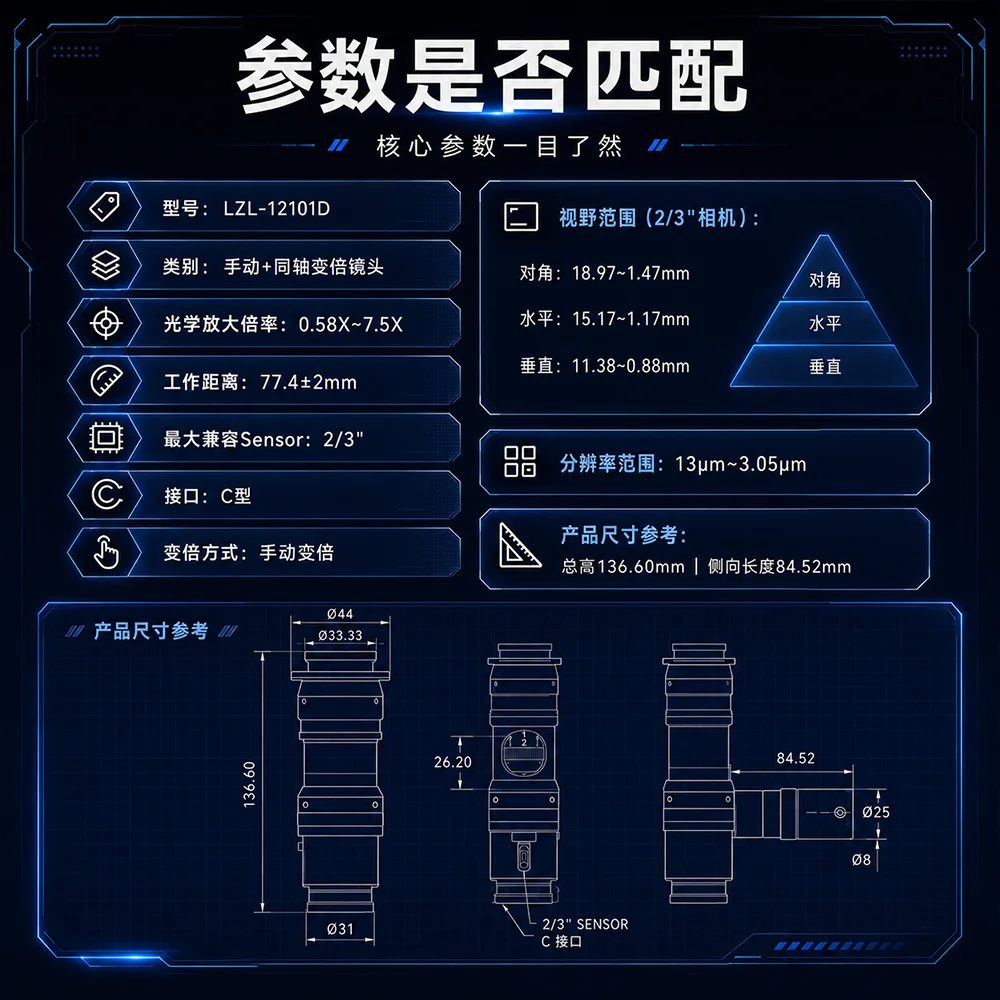

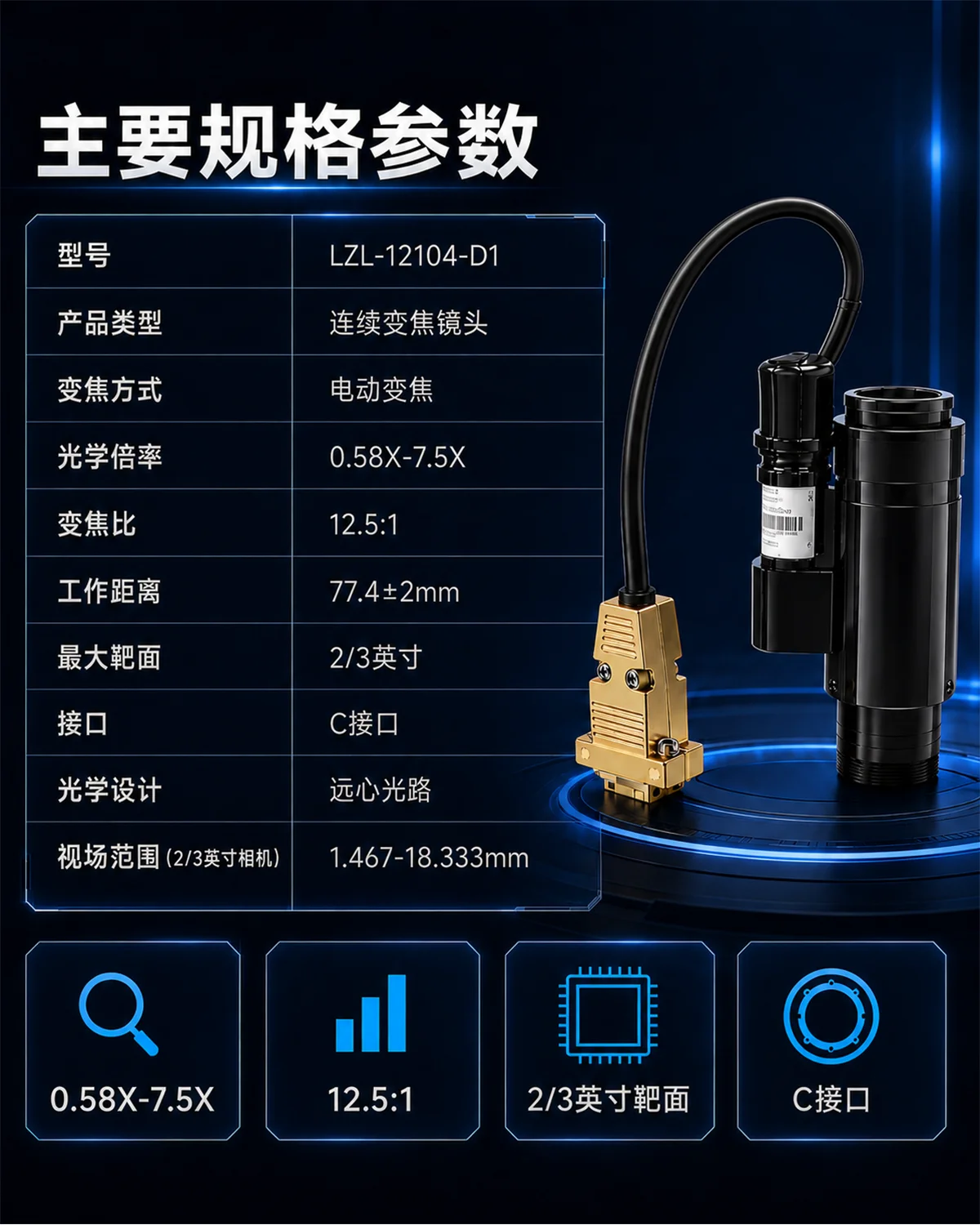

规格参数

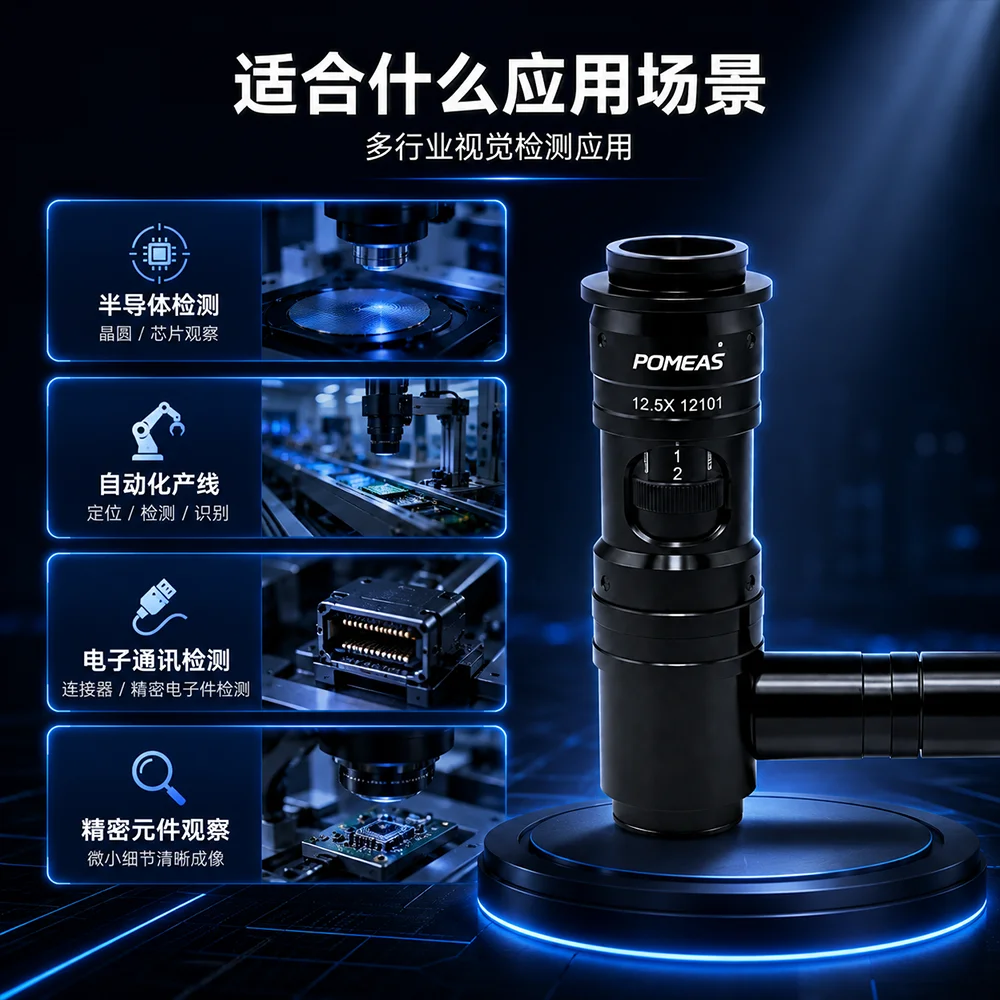

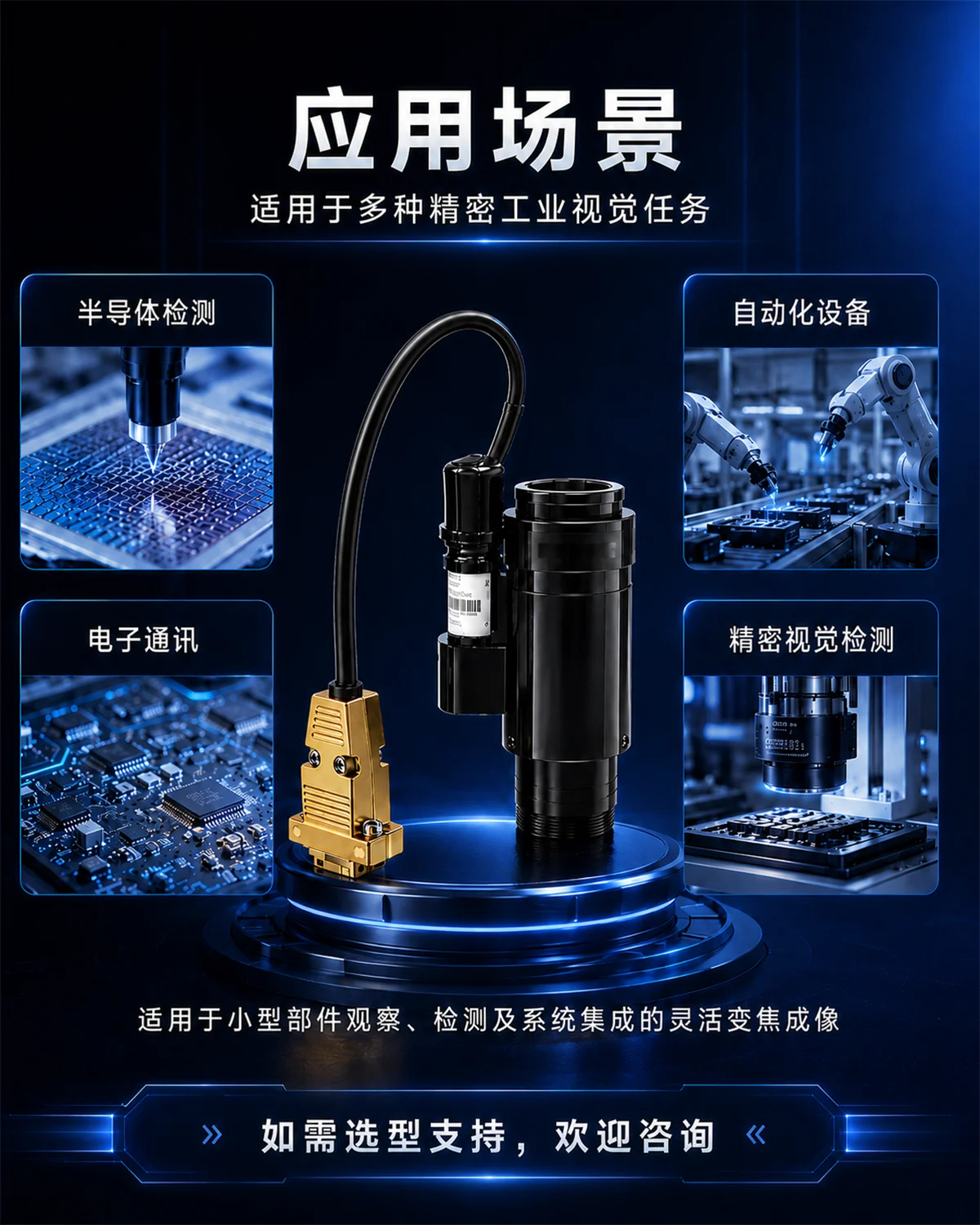

典型应用

半导体检测

适用于晶圆、芯片、封装器件、引线框架及半导体精密结构的定位、轮廓观察和表面缺陷检测。

PCB与电子元件检测

可用于PCB线路、焊点、连接器、金属端子、电子组件及微型零件的字符识别、装配确认和外观检查。

精密尺寸测量

配合工业相机和 视觉测量系统，可用于产品宽度、间距、孔径、边缘位置及几何轮廓的非接触式视觉测量。

自动化视觉定位

适用于机械手抓取定位、产品对位、装配引导、工件识别及自动化生产线中的 机器视觉定位 任务。

表面缺陷检测

可用于观察划痕、毛刺、缺口、污渍、压伤、破损、字符不良及其他细小表面异常。

工业显微观察

适用于实验室样品观察、品质分析、精密零件放大检查及需要多倍率切换的工业显微成像系统。

该镜头主要面向半导体、自动化和电子通讯等行业。

常见问题（FAQ）

1. 这款镜头的倍率范围是多少？

镜头光学倍率为0.58X–7.5X，变倍比为12.5:1。低倍率适合大视野定位，高倍率适合观察细小结构和表面缺陷。

2. 镜头支持多大的工业相机？

镜头最大兼容2/3英寸传感器，并采用标准C型接口。选择相机时还需要确认传感器尺寸、像元大小和目标视野是否匹配。如需比较不同工业相机的传感器与成像性能，可参考 EMVA 1288工业相机性能标准。

3. 这款镜头是手动变倍还是电动变倍？

该型号采用手动连续变倍方式，并支持15段机械定位，适合人工调节倍率或固定使用常用倍率位置的检测设备。

4. 镜头是否支持同轴照明？

支持同轴落射照明。照明光线沿镜头成像方向照射被测物，可减少阴影，并改善金属、PCB和高反光平面工件的观察效果。

5. 镜头的工作距离是多少？

标准工作距离为77.4±2 mm。实际安装时需要根据工业相机、被测物高度、安装空间和检测视野进行调试。

6. 不同倍率下的视野是否相同？

不同。低倍率对应较大视野，高倍率对应较小视野。镜头整体视野范围约为1.467–18.333 mm，具体视野还会受到相机传感器尺寸影响。

7. 可以用于精密尺寸测量吗？

可以配合工业相机和视觉测量软件用于轮廓及尺寸检测。最终测量精度还取决于相机分辨率、像元尺寸、系统标定、机械稳定性、照明条件和测量算法。

8. 如何选择合适的倍率？

应根据产品尺寸、最小检测特征、所需视野、相机传感器尺寸和工作距离综合选择。大尺寸产品和定位任务可优先使用低倍率，微小缺陷和局部细节检测可使用较高倍率。

9. 这款镜头适合检测哪些材料？

适合检测金属、半导体器件、PCB、电子元件、玻璃及其他精密工业零件。对于高反光表面，建议使用镜头的同轴照明功能。

10. 选型时需要提供哪些信息？

建议提供被测产品尺寸、检测区域、最小缺陷大小、目标精度、工业相机型号、安装空间、工作距离及现场样品图片，以便确认合适的倍率和成像方案。
