12.5倍双电机电动连续变倍镜头｜机器视觉远心镜头

产品介绍

这款双电机电动连续变倍镜头面向 工业机器视觉成像 和自动化设备集成，采用电动变倍与电动微调结构，可在较大视野观察和局部细节放大之间快速切换。

镜头提供0.58X–7.5X光学倍率范围，变倍比达到12.5:1，并支持12mm电动微调。通过电动控制系统，可远程调节镜头倍率和成像焦点，减少人工操作，提高不同工件、不同检测区域之间的切换效率。需要了解其他倍率及配置，可查看 工业连续变倍镜头产品。

产品兼容2/3英寸工业相机，采用C型接口，结构紧凑，便于安装到视觉检测设备、自动化工作站和精密观察系统中。关于相机靶面、接口和镜头像圈的匹配方法，可参考 机器视觉镜头选型知识库。

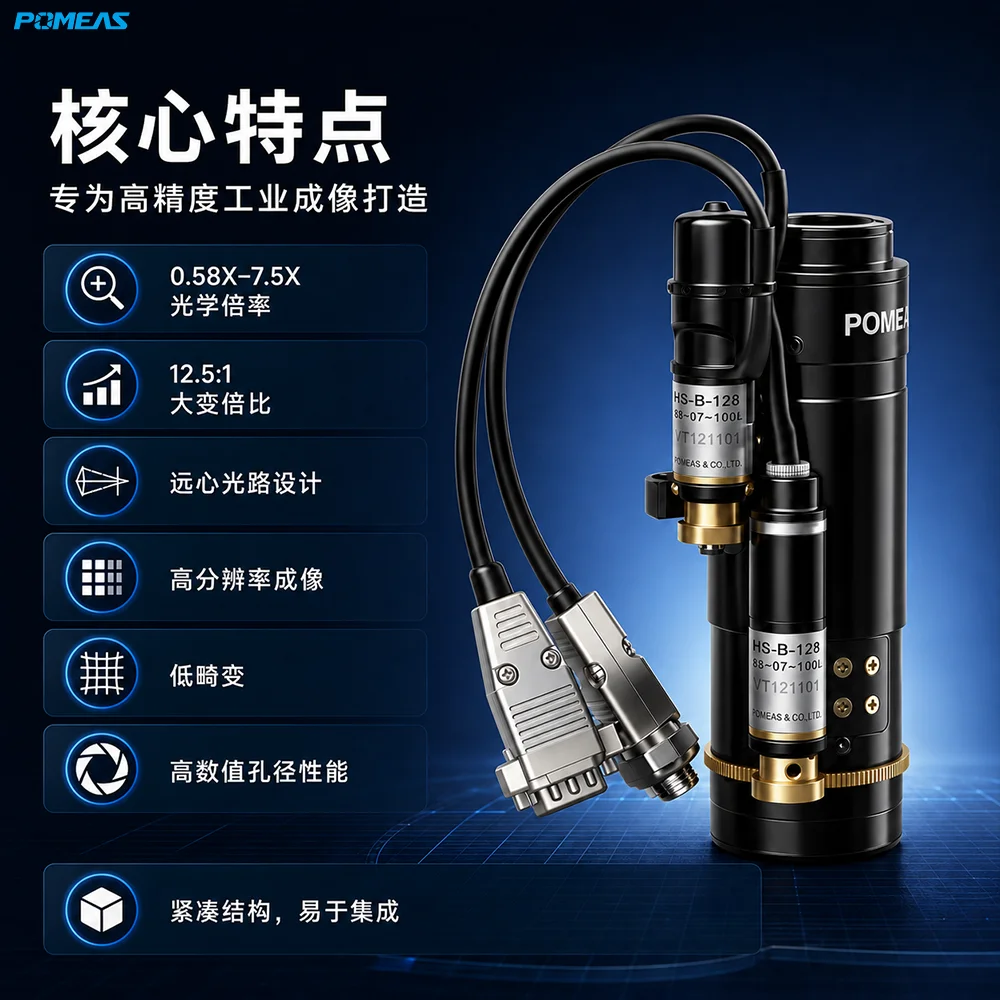

主要特点

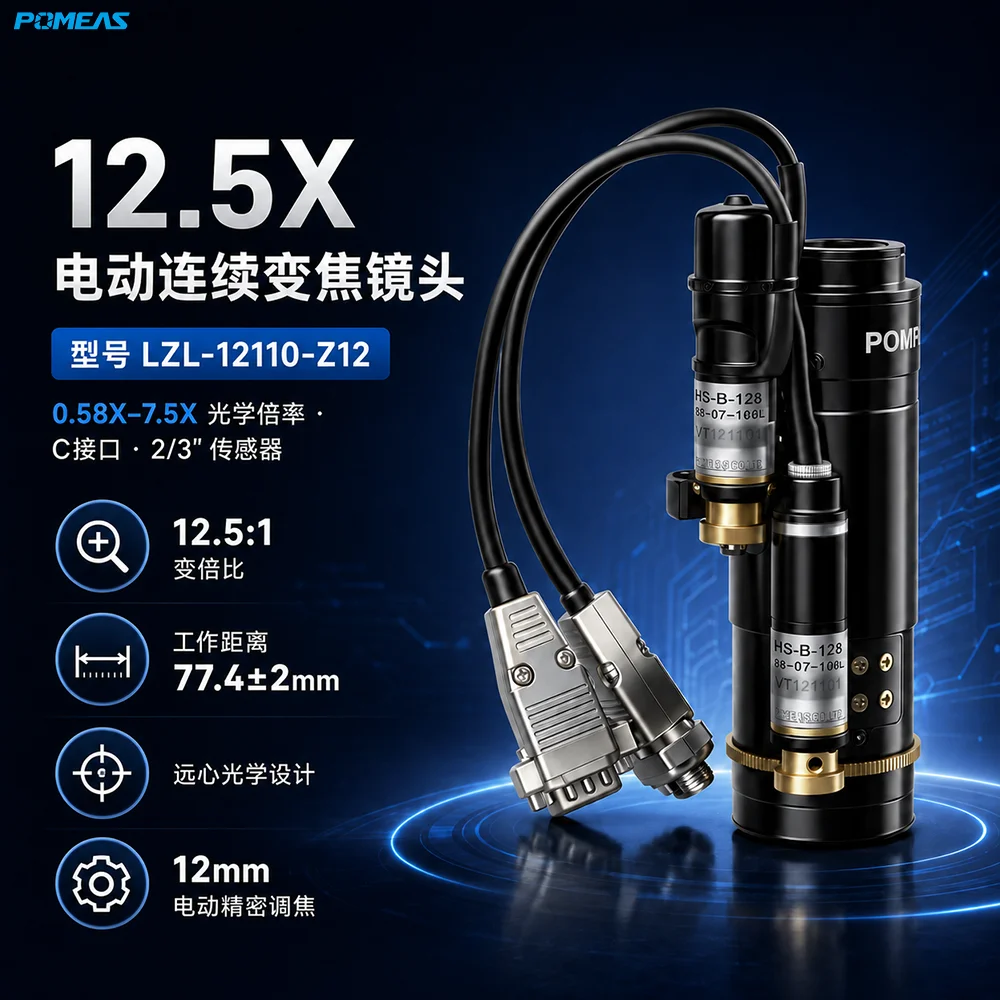

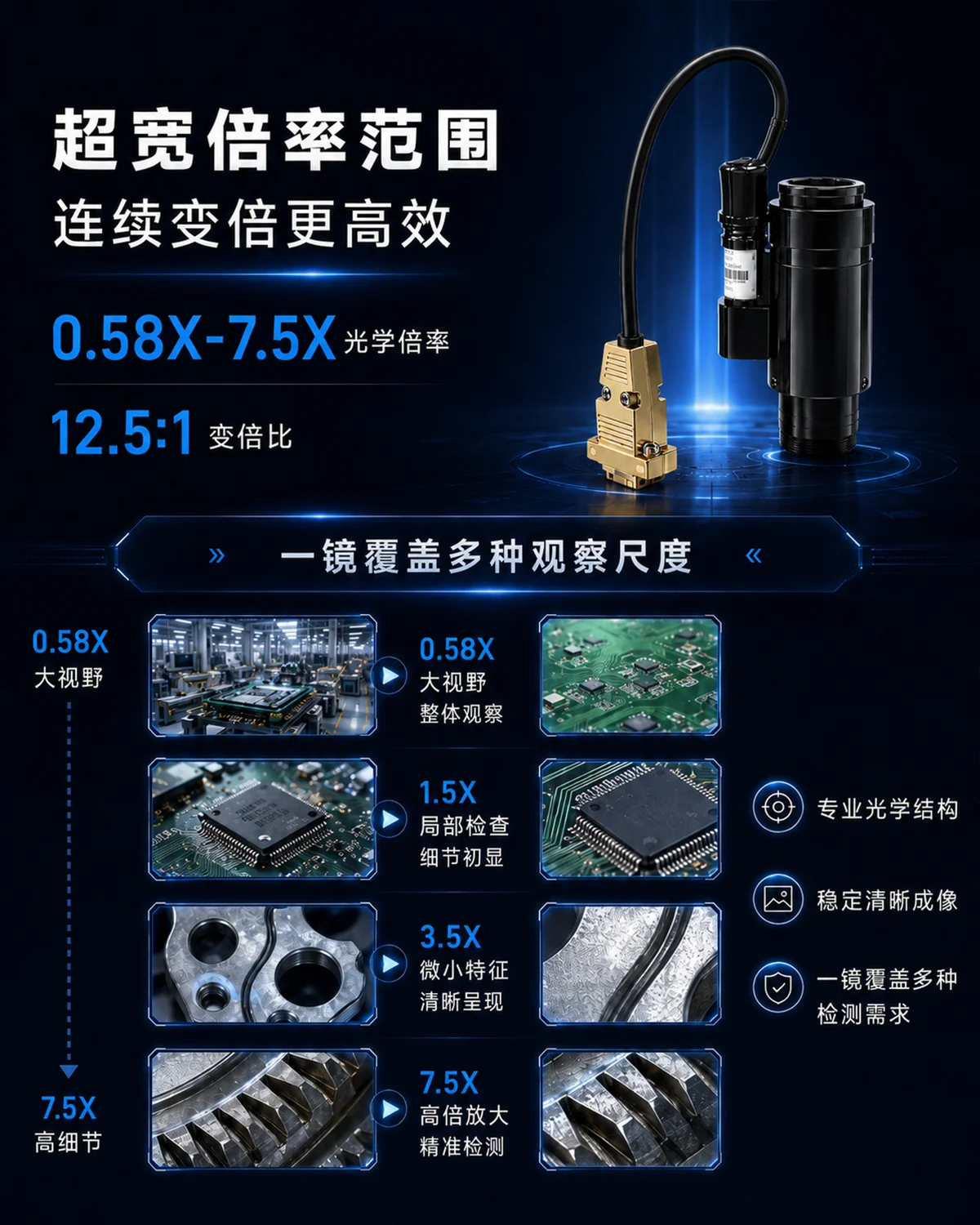

12.5:1大变倍比

镜头光学倍率覆盖0.58X–7.5X，可根据检测目标尺寸和观察区域灵活调整视野。低倍率适合整体定位和大范围观察，高倍率适合查看微小结构及局部细节。

双电机电动调节

镜头采用双电机结构，可分别控制变倍和焦点微调。与手动镜头相比，更适合安装在封闭设备、自动化产线或不便人工操作的位置。

12mm电动微调

支持0–12mm范围内的电动焦点微调，可根据工件高度、安装位置和成像状态进行精细调整，便于获得更加清晰、稳定的图像。

兼容2/3英寸工业相机

最大兼容2/3英寸传感器，采用标准C型接口，可与常见机器视觉工业相机配套使用，方便现有视觉系统升级和设备集成。

高分辨率、低畸变成像

镜头兼顾高分辨率和低畸变表现，有助于清晰呈现工件轮廓、边缘、字符及表面细节，适用于对成像质量要求较高的工业视觉应用。

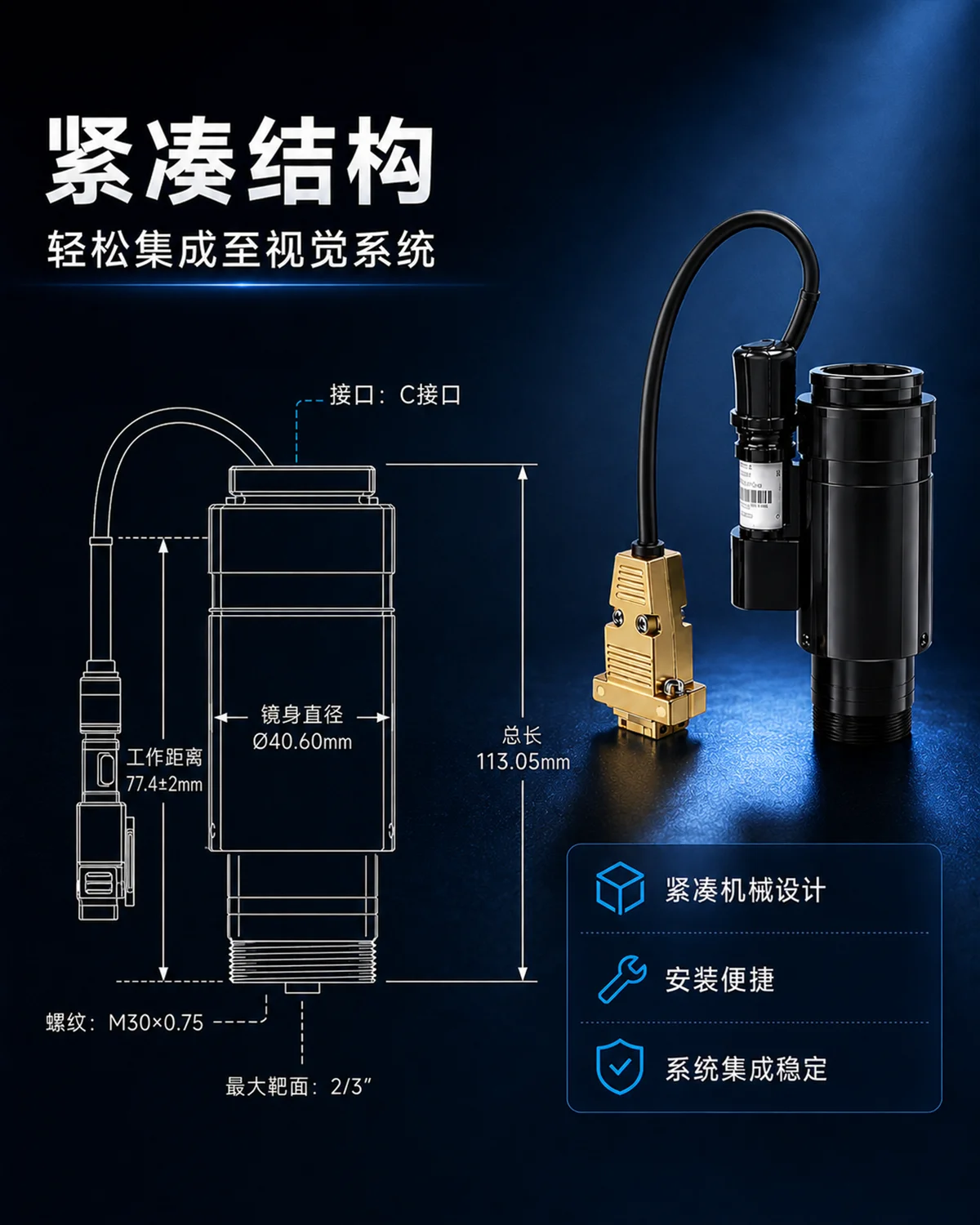

紧凑稳定的机械结构

产品结构紧凑，安装空间要求较小，同时可在具有一定振动的工业环境中保持机械稳定性，适合长期集成到自动化设备中。

技术亮点

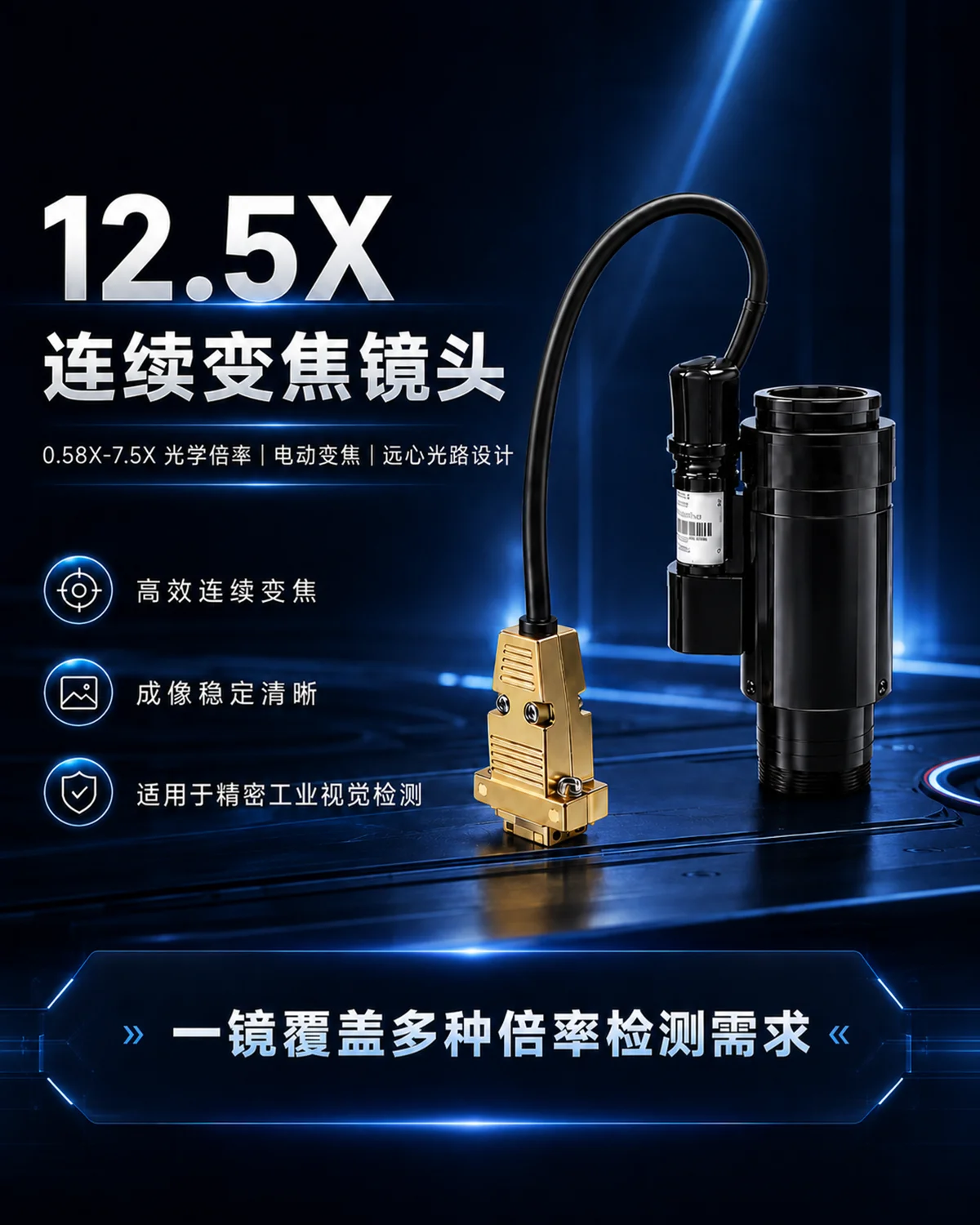

电动连续变倍

镜头无需频繁更换，即可在0.58X至7.5X之间调整光学倍率，兼顾大视野观察和细节放大需求，适合多规格工件共用一套视觉检测设备。

闭环电机控制

电动系统采用直流伺服电机和闭环控制方式，兼顾变倍速度与重复定位能力，有利于自动化程序按照设定位置重复调用相应倍率。

RS-232远程控制

电动控制系统可通过9针RS-232串口进行单轴或双轴控制，便于连接工控机、控制器或自动化设备，实现程序化变倍和调焦。部分控制方案还可支持USB接口。

远心光路设计

采用远心光路设计，可提高不同物距位置下成像的稳定性，减少透视误差及物距变化对图像倍率一致性的影响，适合精密视觉观察和自动化成像。关于远心成像的光路结构和物方远心原理，可参考 远心光路设计原理 。

固定工作距离

镜头标准工作距离为77.4±2mm，便于在设备设计阶段确定相机、镜头、光源与被测物之间的安装位置。

宽视野调节范围

搭配2/3英寸相机时，视野可在约1.47mm至18.33mm范围内变化，可覆盖从局部细节观察到较大区域成像的不同需求。

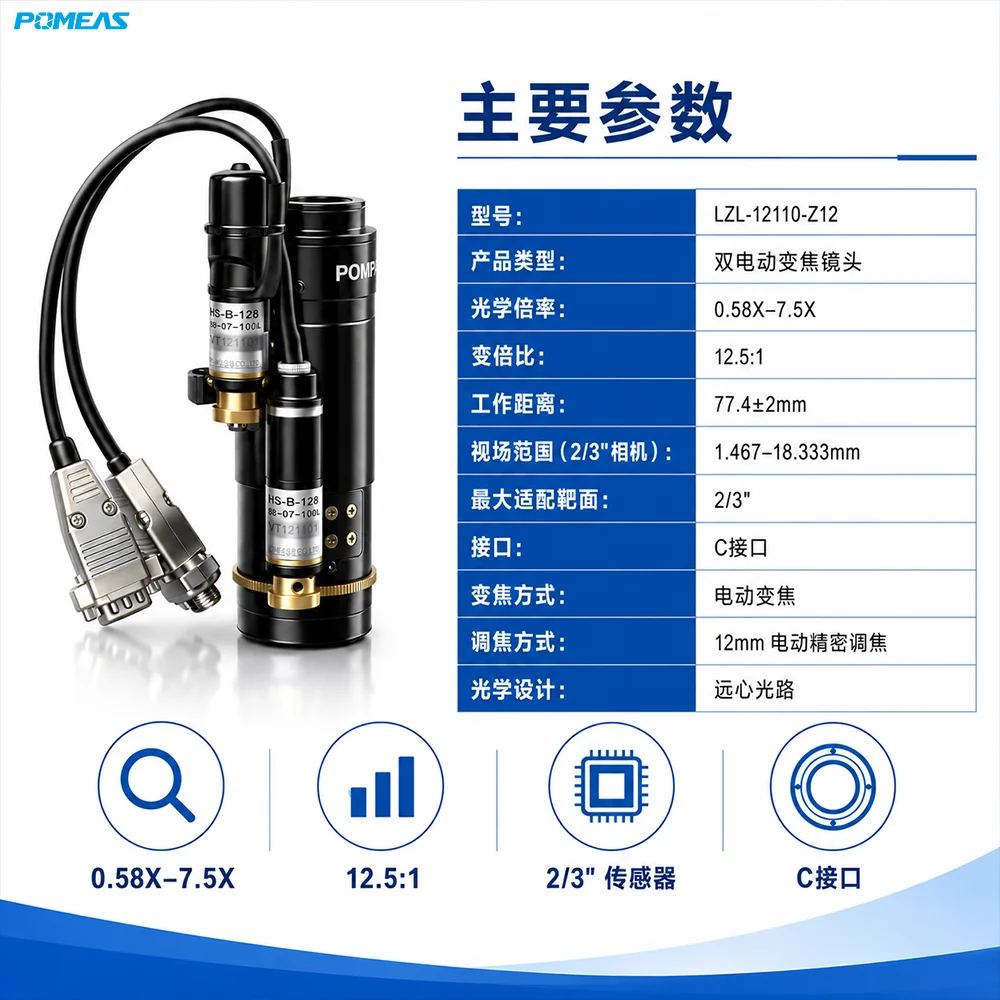

规格参数

典型应用

半导体视觉检测

可用于芯片、晶圆、封装器件、引脚及其他精密部件的视觉观察，通过电动调整倍率，快速切换整体定位与局部细节查看。

电子元件检测

适用于连接器、端子、PCB、焊点及微小电子零件的成像，可辅助观察字符、边缘、装配状态和表面细节。

自动化设备集成

可安装在自动化检测设备、视觉定位平台及工业观察系统中，通过RS-232控制实现镜头倍率和焦点的自动调整。

精密零件观察

适用于五金零件、精密结构件及小型机械部件的轮廓、孔位、边缘和局部结构观察。

电子通讯行业

可用于通讯连接器、精密端子、光学组件及小型零部件的放大观察和机器视觉成像。

常问问题（FAQ）

这款镜头的光学倍率是多少？

镜头光学倍率范围为0.58X–7.5X，变倍比为12.5:1，可在大视野观察和局部细节放大之间进行调整。

镜头可以同时电动变倍和电动调焦吗？

可以。镜头采用双电机结构，一组用于电动变倍，另一组用于12mm电动焦点微调。

镜头支持多大的工业相机？

最大兼容2/3英寸传感器，采用标准C型接口。选配相机前，需要同时确认传感器尺寸、像元大小、相机分辨率和所需视野。有关镜头接口及传感器匹配的基础知识，可查看 机器视觉镜头与相机匹配指南 。

镜头的工作距离是多少？

标准工作距离为77.4±2mm。实际安装时，应根据相机、光源、工件高度和机械空间预留适当的安装及调节位置。

镜头可以通过电脑控制吗？

可以搭配电动控制系统，通过RS-232串口进行单轴或双轴控制。部分控制器方案也可以支持USB连接，具体接口以选配控制器为准。

电动控制器是否包含在镜头内？

电动控制器可根据项目需求配套选购。具体是否包含控制器、连接线及相关附件，应以实际订单配置和包装清单为准。

这款镜头是否适合自动化设备？

适合。电动变倍、电动微调和RS-232控制功能便于与工控机、PLC或视觉控制系统配合，用于自动切换倍率和调整成像状态。

不同倍率下是否需要重新对焦？

倍率、工件高度或安装位置发生变化后，可能需要进行焦点微调。镜头配备12mm电动微调功能，可通过控制系统完成焦点调整。

适用于哪些检测对象？

适用于半导体器件、电子元件、精密零件、通讯连接器及其他小型工业部件的视觉成像和细节观察。

镜头能否直接用于尺寸测量？

镜头可以作为机器视觉测量系统的成像组件。实际测量精度还取决于工业相机、镜头解析力、光源、标定方式、安装稳定性和测量软件，具体性能应以完整系统的实际测试结果为准。

产品选型与技术支持

选择镜头时，建议提前确认工业相机型号、传感器尺寸、检测视野、最小特征尺寸、工作距离、安装空间及控制方式。需要获取镜头选型、控制器配置或成像测试建议，可 联系POMEAS技术团队。
