Зум-объектив 0.7X–4.5X с RS-232 для камер 2/3″
Зум-объектив POMEAS LZ-63100DS9: 0.7X–4.5X, RS-232, C-mount, сенсор до 2/3″ и рабочее расстояние 87±2 mm для машинного зрения.
SKU:
Зум-объектив 0.7X–4.5X с RS-232 для камер 2/3″
POMEAS LZ-63100DS9 — промышленный зум-объектив с ручным изменением оптического увеличения от 0.7X до 4.5X и электронной обратной связью RS-232. Он рассчитан на камеры C-mount с сенсором до 2/3″ и имеет рабочее расстояние 87±2 mm.
Объектив передает текущее значение увеличения в систему управления. Это удобно, когда оператор или программное обеспечение должны определять выбранное положение объектива, но само изменение увеличения выполняется вручную.

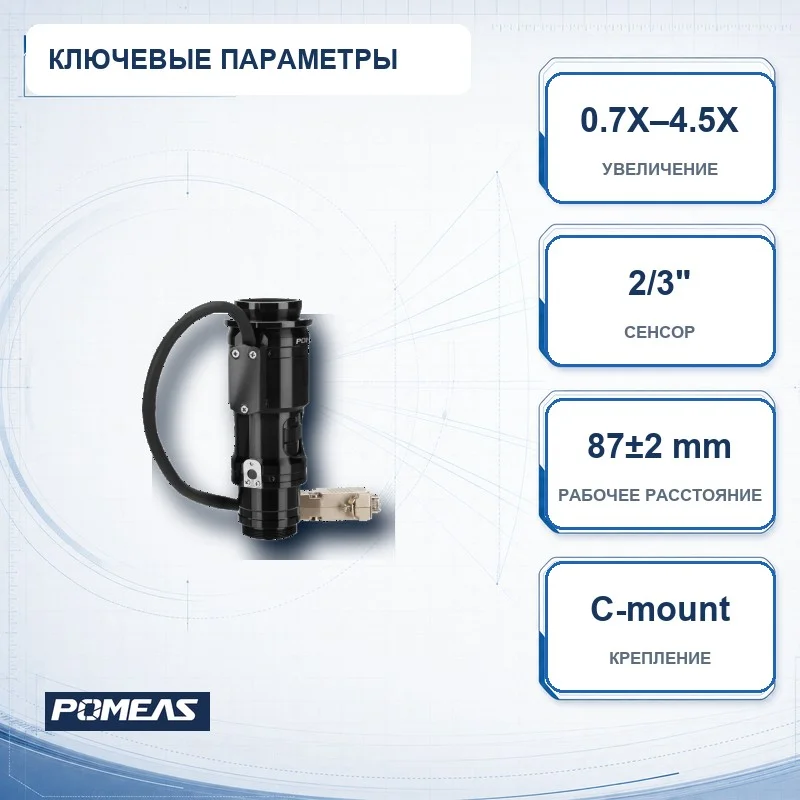

Основные параметры LZ-63100DS9
| Параметр | Значение |
|---|---|
| Модель | LZ-63100DS9 |
| Категория | Зум-объектив с электронной обратной связью RS-232 |
| Оптическое увеличение | 0.7X–4.5X |
| Кратность зума | 6.5:1 |
| Рабочее расстояние | 87±2 mm |
| Максимальный формат сенсора | 2/3″ |
| Крепление | C-mount |
| Изменение увеличения | Ручное |
| Механическая фиксация | 6 или 9 положений |

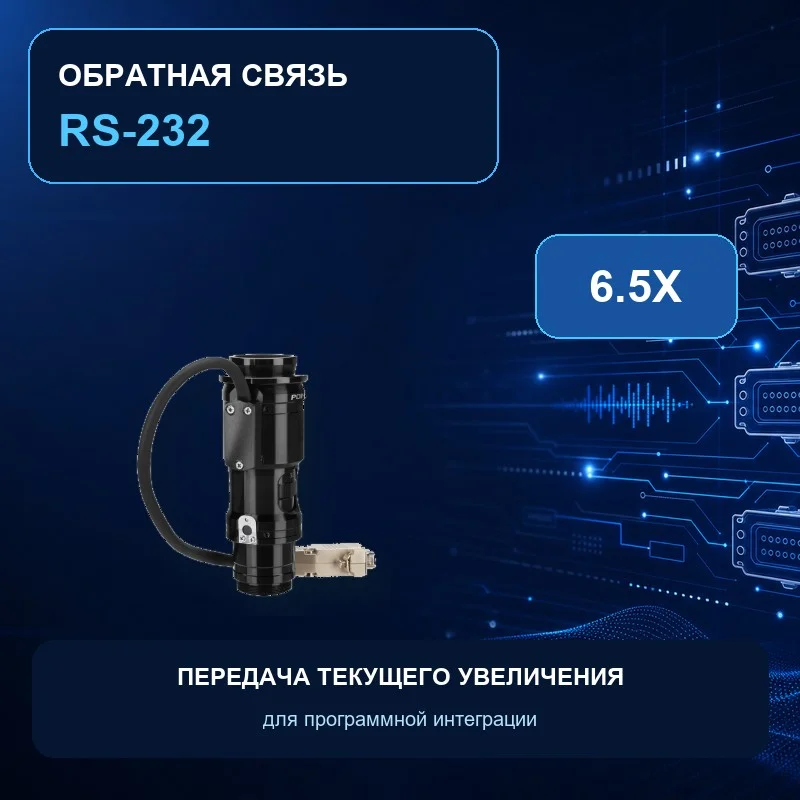

Электронная обратная связь RS-232
Встроенная система обратной связи передает текущее значение увеличения в реальном времени. Стабильный выходной сигнал RS-232 можно использовать при разработке программного обеспечения и интеграции объектива с ПК или промышленной системой управления.
RS-232 в этой модели используется для обратной связи по увеличению. Исходный PDF не содержит распиновку, параметры питания или полный протокол обмена, поэтому эти данные необходимо подтвердить перед электрическим подключением.

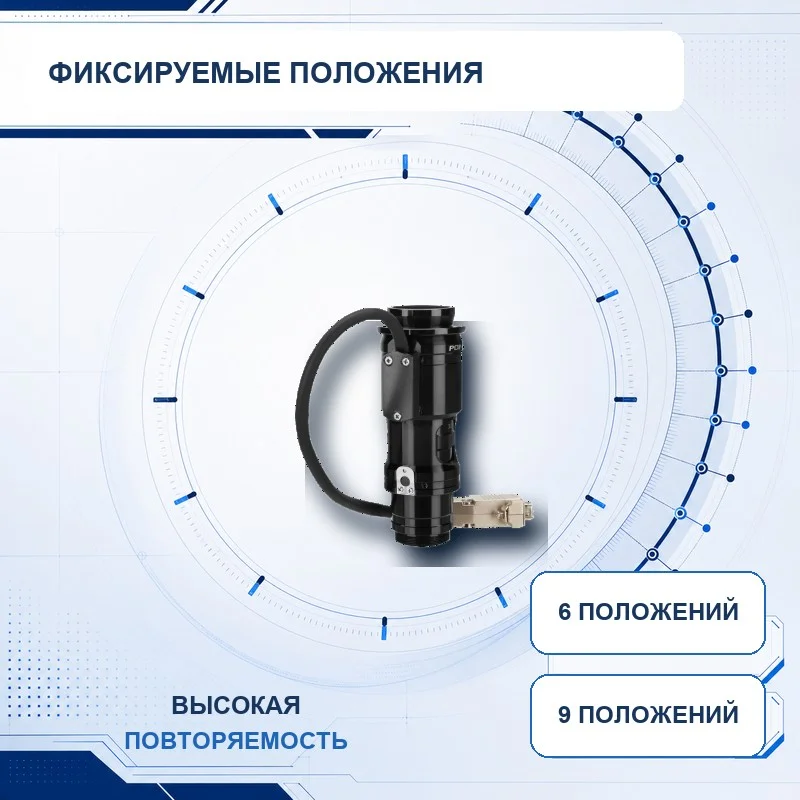

Фиксируемые положения увеличения
Для повторяющихся задач доступны варианты механической фиксации в 6 или 9 положениях. Такая конструкция помогает возвращаться к ранее выбранному увеличению, однако итоговую повторяемость изображения необходимо проверять вместе с механикой установки, камерой и программной калибровкой.
Оптические параметры по увеличению
| Увеличение | Глубина резкости, mm | N.A. | F.NO. | Разрешение, μm | TV-дисторсия |
|---|---|---|---|---|---|
| 0.7X | 1.9 | 0.03 | 11.6 | 11.18 | 0.019% |
| 1.0X | 0.952 | 0.042 | 12.1 | 7.99 | 0.035% |
| 1.5X | 0.44 | 0.06 | 12.5 | 5.59 | 0.002% |
| 2.0X | 0.29 | 0.07 | 14.2 | 4.79 | 0.003% |
| 2.5X | 0.23 | 0.07 | 17.8 | 4.79 | 0.004% |
| 3.0X | 0.16 | 0.085 | 17.6 | 3.95 | 0.001% |
| 3.5X | 0.13 | 0.085 | 20.5 | 3.95 | 0.001% |
| 4.0X | 0.12 | 0.085 | 23.5 | 3.95 | 0.002% |
| 4.5X | 0.1 | 0.085 | 26.5 | 3.95 | 0.002% |
Поле зрения с разными форматами сенсора
В исходном PDF для каждого формата сенсора указаны три размера поля зрения. Порядок значений сохранен без переопределения осей.
| Увеличение | Сенсор 2/3″, mm | Сенсор 1/2″, mm | Сенсор 1/3″, mm |
|---|---|---|---|
| 0.7X | 15.71×12.57×9.43 | 11.43×9.14×6.86 | 8.57×6.86×5.14 |
| 1.0X | 11.00×8.80×6.60 | 8.00×6.40×4.80 | 6.00×4.80×3.60 |
| 1.5X | 7.33×5.87×4.40 | 5.33×4.27×3.20 | 4.00×3.20×2.40 |
| 2.0X | 5.50×4.40×3.30 | 4.00×3.20×2.40 | 3.00×2.40×1.80 |
| 2.5X | 4.40×3.52×2.64 | 3.20×2.56×1.92 | 2.40×1.92×1.44 |
| 3.0X | 3.67×2.93×2.20 | 2.67×2.13×1.60 | 2.00×1.60×1.20 |
| 3.5X | 3.14×2.51×1.89 | 2.29×1.83×1.37 | 1.71×1.37×1.03 |
| 4.0X | 2.75×2.20×1.65 | 2.00×1.60×1.20 | 1.50×1.20×0.90 |
| 4.5X | 2.44×1.96×1.47 | 1.78×1.42×1.07 | 1.33×1.07×0.80 |

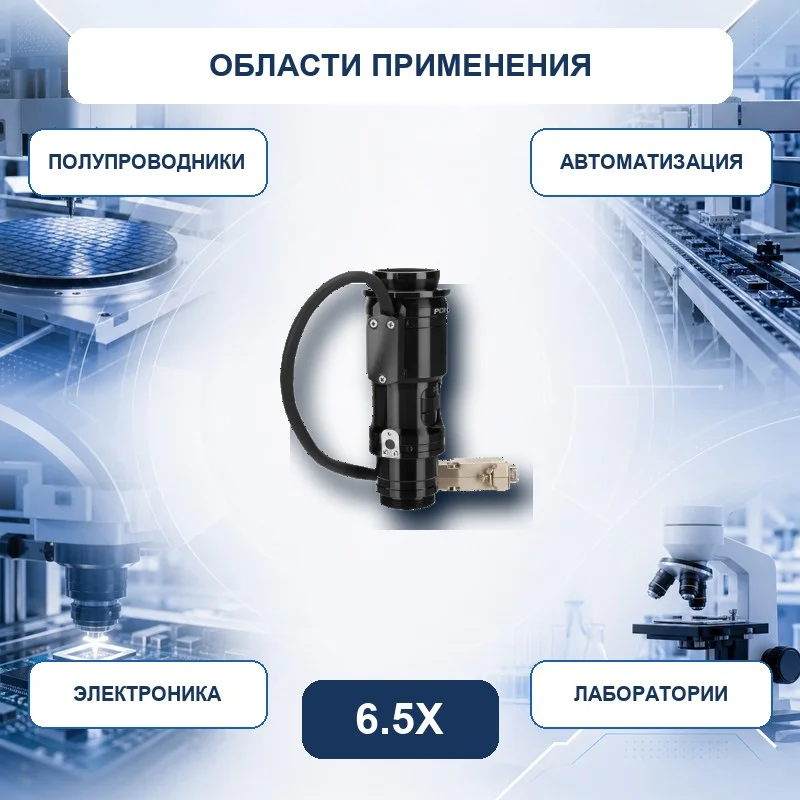

Типичные области применения
- визуальный контроль полупроводников и электронных компонентов;
- автоматизированные станции наблюдения и проверки;
- промышленные видеомикроскопы;
- лабораторное наблюдение и научные исследования.
Совместимость и ограничения
Объектив рассчитан на камеры C-mount с сенсором до 2/3″. Одного совпадения крепления недостаточно: перед выбором необходимо проверить размер сенсора, требуемое поле зрения, разрешение камеры, размер пикселя, высоту объекта и доступное рабочее расстояние.
Эта модель не является полностью моторизованным зум-объективом: изменение увеличения выполняется вручную. Для удаленного автоматического изменения увеличения следует рассмотреть моторизованную конфигурацию. Другие варианты представлены в разделе промышленных объективов POMEAS.
Что предоставить для подбора
- модель камеры и формат сенсора;
- разрешение камеры и размер пикселя;
- требуемое поле зрения;
- размер минимального элемента или дефекта;
- доступное рабочее расстояние;
- требования к фиксации положения и интерфейсу RS-232.
Для сравнения с базовым ручным объективом 0.7X–4.5X смотрите семейство зум-объективов LZ-63100. Видео POMEAS доступны в разделе POMEAS Tiger Shorts. Для проверки совместимости можно связаться с POMEAS.
Часто задаваемые вопросы
Это ручной или моторизованный объектив?
Изменение увеличения выполняется вручную. RS-232 используется для электронной обратной связи по текущему увеличению.
Какой диапазон увеличения поддерживает LZ-63100DS9?
Диапазон оптического увеличения составляет 0.7X–4.5X, а кратность зума — 6.5:1.
С какими камерами совместим объектив?
Объектив рассчитан на камеры C-mount с сенсором формата до 2/3″.
Какое рабочее расстояние у объектива?
Рабочее расстояние, указанное в исходном PDF, составляет 87±2 mm.
Можно ли автоматически изменять увеличение через RS-232?
Исходный PDF подтверждает электронную обратную связь RS-232, но не подтверждает моторизованное изменение увеличения. Для автоматического зума требуется отдельная моторизованная конфигурация.
