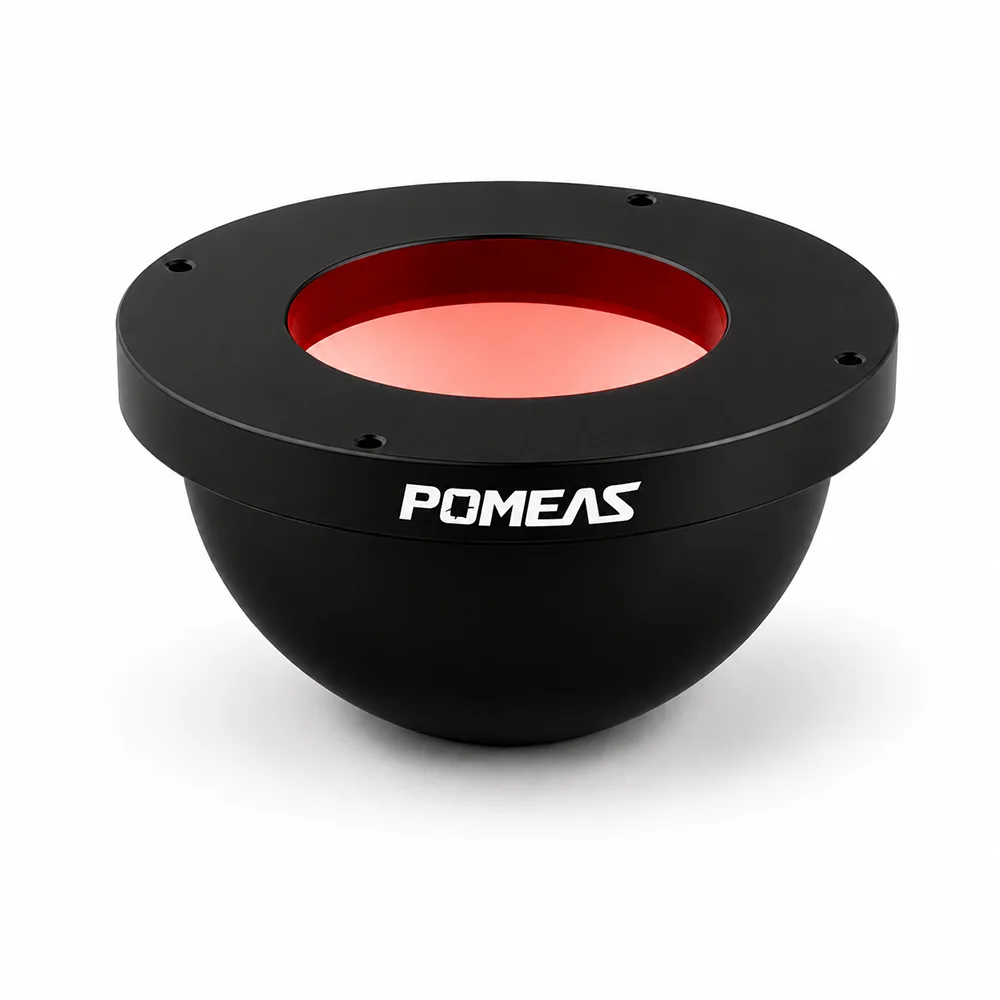

机器视觉圆顶无影光源 反光曲面均匀检测照明

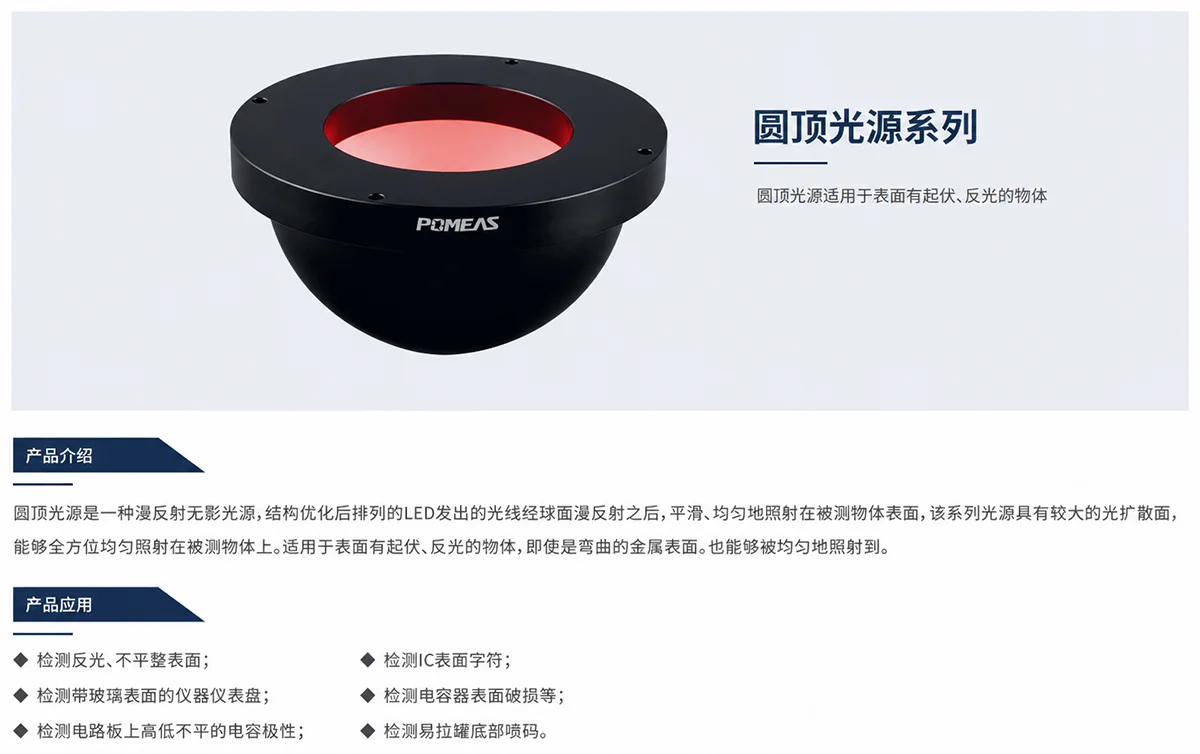

产品介绍

POMEAS机器视觉圆顶光源是一款面向工业自动化检测和 机器视觉成像照明 的漫反射无影光源。光源内部采用优化排列的LED阵列，LED光线经过圆顶球面反射层多次漫反射后，从不同方向柔和、均匀地照射在被测物表面。

与普通 环形光源、 条形光源 等方向性照明方式相比，圆顶光源能够有效减少金属、玻璃、塑料等高反光材料表面产生的亮斑、阴影、反光干扰和局部过曝，使弯曲、凹凸及高低不平表面上的字符、喷码、轮廓、划痕和破损等特征更加清晰。

该系列采用24V DC供电，标准提供红光、白光和蓝光，并有GR70、GR116、GR175、GR198、GR260、GR325等多种尺寸规格，可根据被测物体大小、检测视野、工作距离和设备安装空间进行选择。

主要特点

1. 球面漫反射照明

   LED光线经过圆顶内部漫射曲面反射后，从多个方向均匀覆盖被测物体，形成柔和、稳定的照明环境。

2. 减少反光和阴影

   适合高反光、弯曲及不平整表面，可减少普通直射光产生的亮斑、阴影、光晕和局部过曝。

3. 适应复杂表面结构

   对于凹凸表面、弧形金属件、玻璃覆盖面及高低不平的电子元件，也能够获得较均匀的成像效果。

4. 多种尺寸规格可选

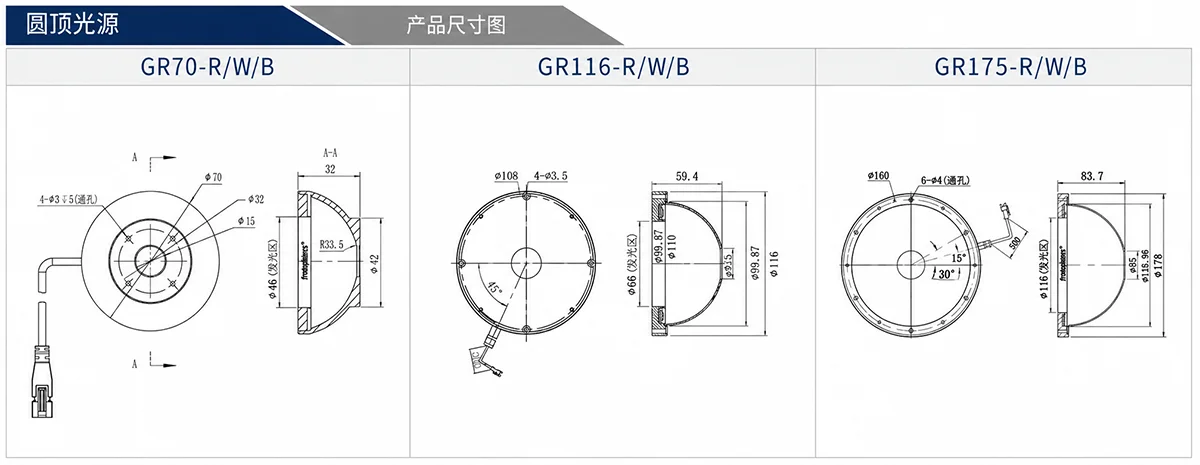

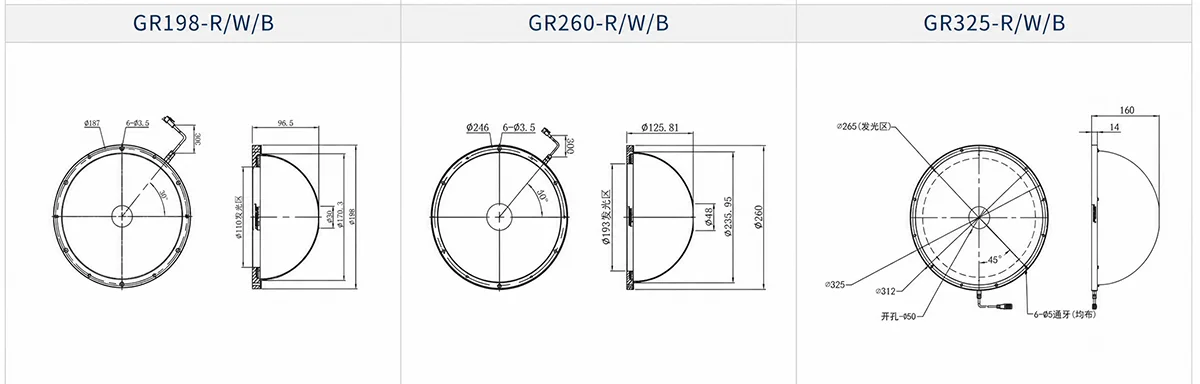

   提供GR70、GR116、GR175、GR198、GR260和GR325等规格，可覆盖从小型零件到较大检测区域的照明需求。

5. 多种光色可选

   标准提供红光、白光和蓝光，可根据产品颜色、材料反射特性及检测目标选择合适波长。更多光色匹配方法可查看 机器视觉光源颜色选择方法。

6. 24V DC标准供电

   采用工业视觉光源常用的24V DC供电方式，可配合 机器视觉光源控制器 进行亮度调节和稳定驱动。

7. 使用寿命长

   在适宜环境下，白色光源以50%亮度工作时，预期可靠使用寿命可超过30,000小时。

8. 支持配件与定制

   可选漫射板、1米、3米或5米延长线，并可根据工作距离、照射颜色、检测视野和被测物特征进行定制评估。

技术亮点

球积分式漫射曲面

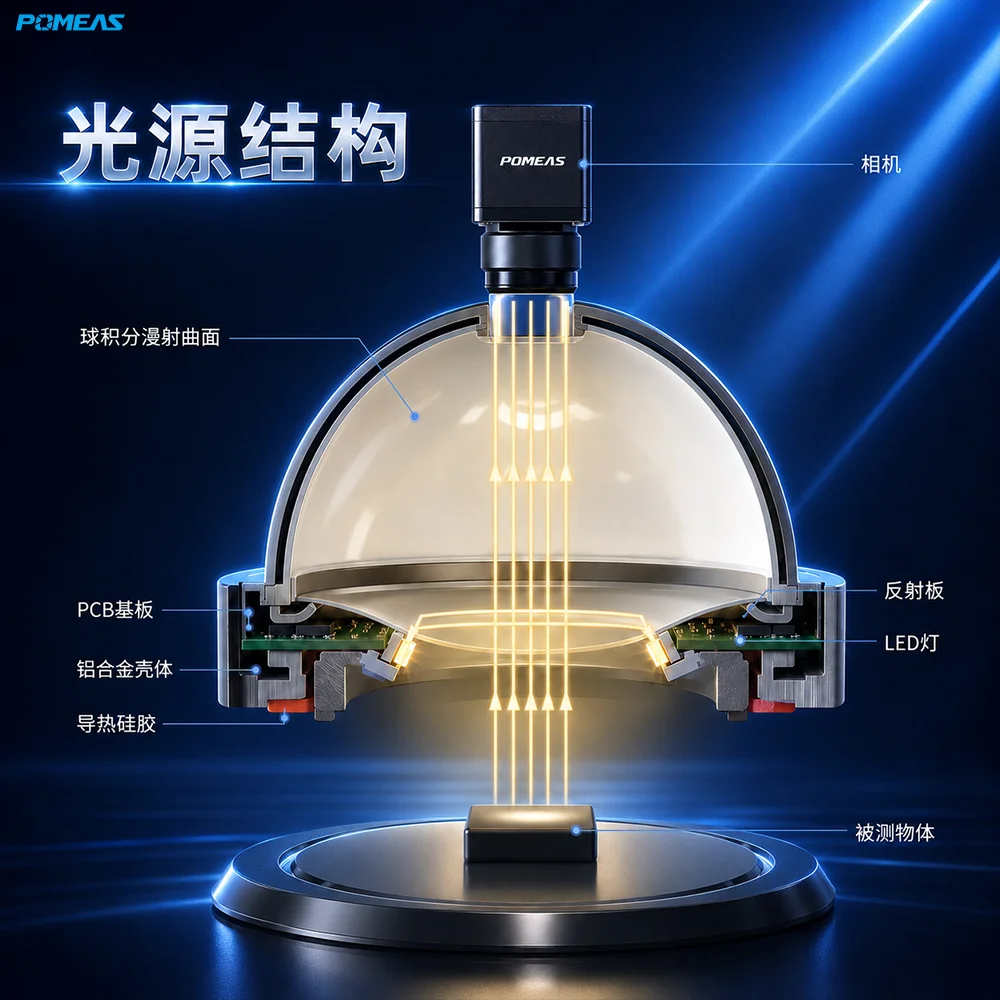

圆顶内部采用球面漫射结构，LED光线不会直接集中照射在被测物体表面，而是先经过圆顶内壁反射和扩散，再从多个角度照射被测区域，使整体照明更加柔和。

多方向均匀照明

传统侧向照明容易在弯曲或凹凸表面形成明显暗区。圆顶光源通过大面积、多方向照明，能够覆盖不同角度的表面结构，减少局部照明不足。

抑制镜面反射干扰

金属、玻璃和光亮塑料表面容易将光线直接反射进入 工业相机， 形成强烈亮斑。圆顶漫反射结构可以分散入射方向，降低镜面反射对图像的干扰。

提升表面特征对比度

通过减少反光、阴影和过曝，可以使产品表面的字符、喷码、丝印、划痕、凹坑、破损及颜色差异更加清晰，方便视觉系统进行识别和判断。

多波长照明选择

标准红光波长范围约为620–630nm，蓝光约为470nm，白光色温约为6500K。不同光色可针对不同颜色和材料增强图像对比度，具体效果建议通过样品测试确认。

稳定的工业环境适应性

推荐使用环境温度为0–40℃，环境湿度为20%–85%RH，且不应产生凝露，适合安装在自动化检测设备和工业视觉系统中。

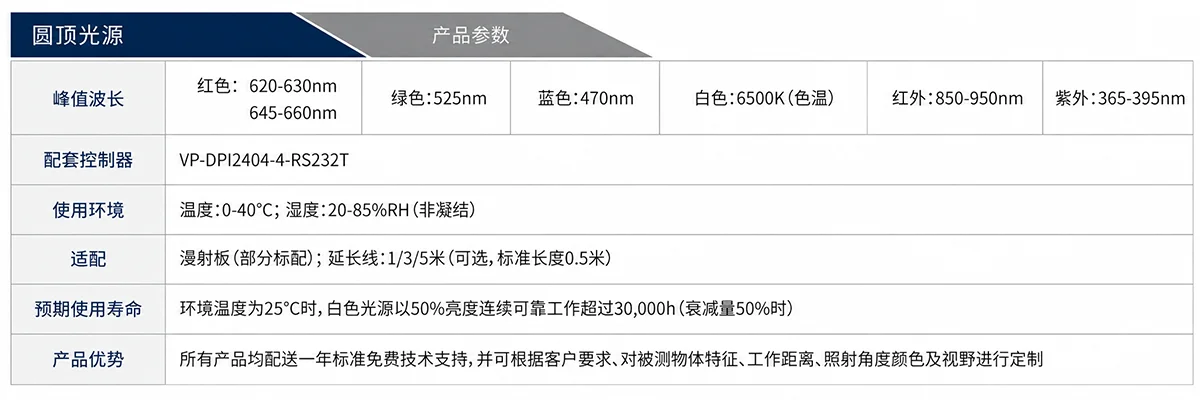

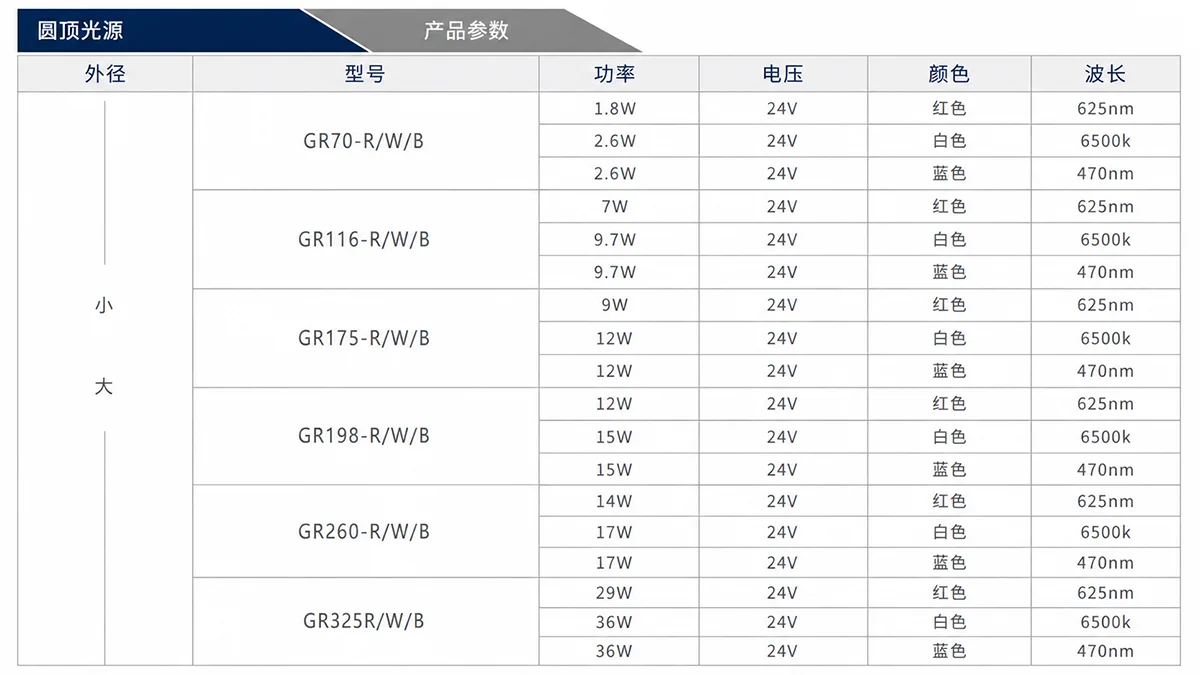

规格参数

典型应用

高反光金属表面检测

适用于弧形金属件、冲压件、机加工零件等表面的划痕、凹坑、污渍、字符和外观缺陷检测。

玻璃仪表盘检测

可用于带玻璃表面的仪器仪表盘、显示窗口和控制面板，减少玻璃反射造成的亮斑，提高字符和刻度的识别效果。

PCB及电子元件检测

适用于PCB电路板上高低不平的电容、电阻、连接器等元件检测，可用于识别电容极性、元件有无和安装状态。

IC表面字符识别

为IC芯片、半导体元件和电子封装件提供均匀照明，便于识别表面字符、型号、二维码和激光标记。

电容器外观检测

可用于检测电容器表面的破损、凹陷、污渍、印刷字符和装配异常。

易拉罐底部喷码检测

适合易拉罐、瓶盖及圆弧包装表面的生产日期、批次码、字符和喷码识别。

塑料及包装表面检测

适用于光亮塑料件、弯曲包装、瓶体和复杂曲面上的字符、标签、污渍及外观缺陷检测。

选型建议

选择圆顶光源时，需要综合考虑被测物尺寸、工业相机视野、 工业镜头 工作距离、设备安装空间和具体检测特征。

小尺寸零件或安装空间较紧凑时，可优先考虑GR70或GR116；中等尺寸产品和常规检测视野，可考虑GR175或GR198；较大尺寸产品或较大检测区域，可考虑GR260或GR325。

白光适合一般外观、字符和多颜色产品检测；红光可用于增强部分深色材料或特定颜色产品的明暗对比；蓝光波长较短，适合部分金属表面、细小划痕和精细特征检测。

实际项目中，光源颜色和尺寸应结合样品材质、表面颜色、工业相机响应和检测目标进行测试后确定。还可以查看 机器视觉光源方案选择指南 了解不同表面、颜色和检测目标对应的照明方式。

关于机器视觉照明方式、反射类型和对比度提升原理，还可参考 KEYENCE机器视觉照明选型资料 以及 Basler视觉系统照明指南。

常见问题（FAQ）

1. 圆顶光源主要解决什么问题？

圆顶光源主要解决高反光、弯曲和不平整表面难以均匀照明的问题。它可以减少亮斑、阴影、反光干扰和局部过曝，使表面特征更加清晰。关于无影照明的结构和应用，还可以查看 什么是机器视觉无影光源。

2. 圆顶光源与环形光源有什么区别？

环形光源具有较明显的照射方向，适合常规表面、轮廓和字符检测；圆顶光源采用球面漫反射方式，从多个方向均匀照明，更适合高反光、弯曲和复杂表面。

3. 圆顶光源适合检测哪些材料？

适合金属、玻璃、光亮塑料、PCB、IC、电容器、包装罐体等容易反光或表面结构不平整的产品。

4. 如何选择圆顶光源尺寸？

应根据被测物尺寸、相机视野、镜头安装位置、工作距离和设备内部空间选择。圆顶光源的有效照明区域需要完整覆盖相机检测视野。

5. 应该选择红光、白光还是蓝光？

白光适合常规外观和多颜色产品检测；红光可用于增强部分深色或特定颜色材料的对比；蓝光适合部分金属表面和细小特征检测。建议通过实际样品测试确定。

6. 圆顶光源是否需要搭配控制器？

建议搭配恒流光源控制器使用，可以获得更加稳定的亮度输出，并方便调节亮度。PDF推荐的配套控制器为VP-DPI2404-4-RS232T。

7. 产品采用什么供电方式？

该系列采用24V DC供电，安装和接线时应使用匹配的工业光源控制器，并确认输出电压和连接方式正确。

8. 可以长时间连续工作吗？

在环境温度约25℃、白色光源以50%亮度工作的条件下，预期可靠使用寿命可超过30,000小时。实际寿命会受到亮度设置、散热条件和工作环境影响。

9. 是否可以使用延长线？

可以。标准线长约为0.5米，并可选1米、3米或5米延长线。选用较长延长线时，应确认控制器输出和连接稳定性。

10. 是否支持非标准尺寸或光色定制？

可以根据被测物体特征、检测视野、工作距离、照射角度、安装空间和光源颜色进行定制评估。

11. 圆顶光源能否完全消除所有反光？

圆顶光源可以明显减少大部分镜面反射、亮斑和阴影，但实际效果仍会受到产品材质、表面角度、相机位置和安装空间影响。对于特别强的平面镜面反射，也可以测试 机器视觉同轴光源 或结合偏振片使用。

12. 如何判断是否适合使用圆顶光源？

如果普通环形光源或条形光源拍摄时出现明显亮斑、阴影、局部过曝，或者产品表面为弯曲、凹凸、高反光结构，通常可以优先测试圆顶光源。
