机器视觉光源怎么选：点光源、环形光、远心平行光与同轴光

快速回答：机器视觉光源选型，核心不是选择“最亮”的光源，而是让需要检测的特征与背景形成稳定、清晰的对比。选型前应先明确检测目标、工件材质、表面反光程度、产品形状、相机视野、工作距离和运动速度，再决定使用点光源、环形光、远心平行光、同轴光或其他照明方式。

我是Tiger。在实际跟客户沟通时，很多项目一开始都在讨论相机像素和镜头焦距，但真正开始拍样后，最终效果经常取决于光源。

相机负责接收图像，镜头负责把工件细节传递到传感器，而光源决定哪些特征能够被看见，以及目标与背景之间能不能形成足够稳定的灰度差。

同一个工件，更换照明方向或光源结构后，划痕可能从几乎看不见变成明显亮线，字符可能从低对比变成清晰黑白，轮廓边缘也可能从模糊过渡变成稳定边界。

因此，这类项目我一般不会只根据产品名称直接推荐光源。更稳妥的做法是先确认客户究竟要看表面、轮廓、尺寸、字符还是微小缺陷，再判断应该使用反射照明还是透射照明。

一、机器视觉光源的核心作用是什么

机器视觉光源的核心作用，是通过控制照射方向、角度、均匀性、颜色和亮度，让需要检测的特征更加突出，同时减少环境光、阴影、眩光和表面纹理带来的干扰。

一个完整的成像过程通常包括：

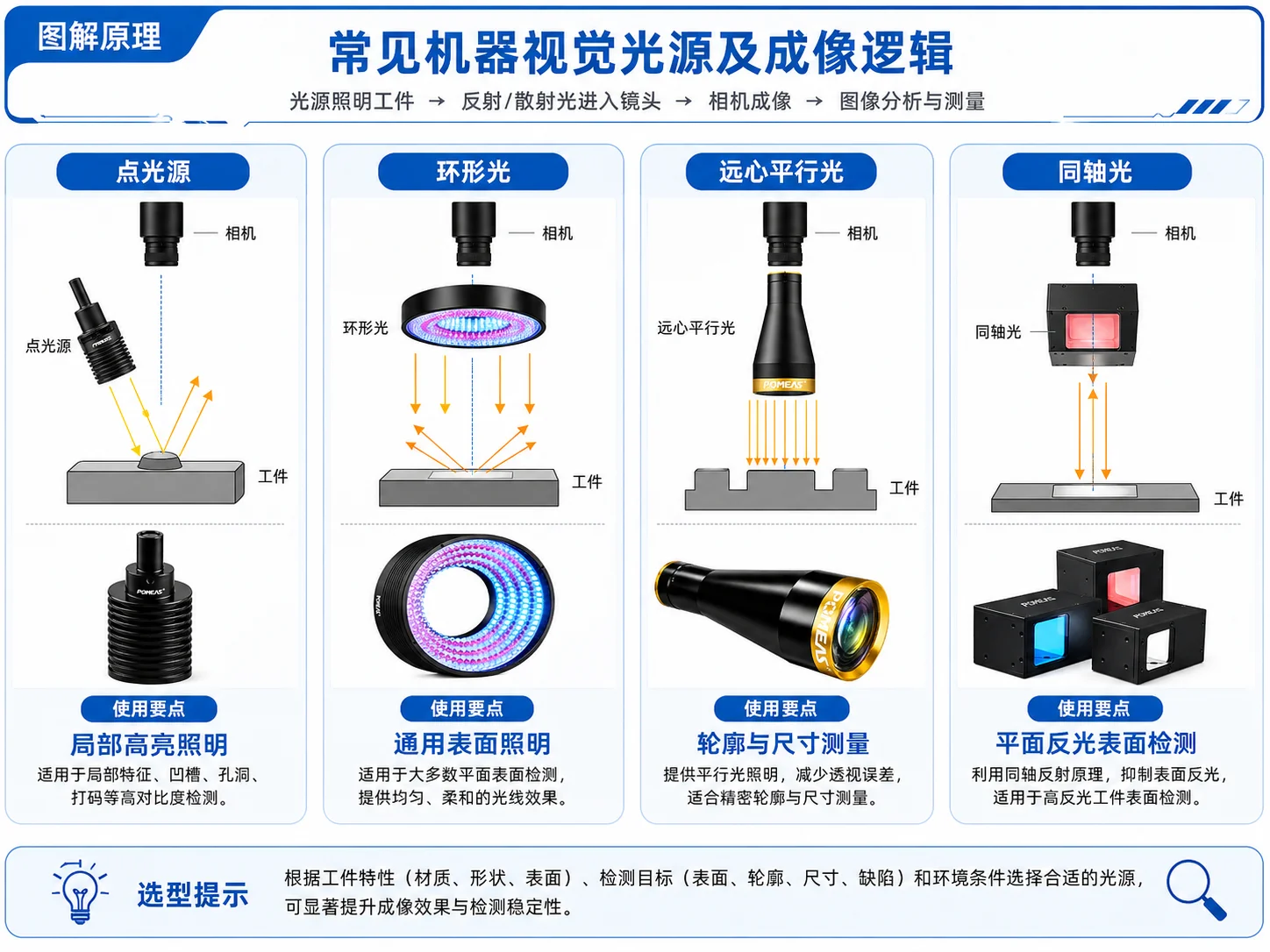

光源照射工件 → 光线被反射、散射或透射 → 镜头接收光线 → 相机形成图像 → 软件进行识别或测量

如果第一步形成的光学对比不稳定，后续即使提高相机像素、增加图像锐化或调整算法阈值，也很难获得长期稳定的检测结果。

二、先判断使用反射光还是透射光

光源选型前，首先应区分检测任务是观察工件表面，还是观察工件轮廓。

反射照明

光源和相机位于工件同一侧，光线照射到工件后，经反射或散射进入镜头。

反射照明通常用于：

• 字符和丝印识别。
• 表面划痕、污渍和凹坑检测。
• PCB、芯片和电子元件表面检测。
• 金属、塑料、玻璃等材料的正面观察。

点光源、环形光和同轴光通常属于反射照明方案。

透射照明

光源安装在工件背面，相机和镜头位于工件另一侧，工件遮挡光线后形成轮廓图像。

透射照明通常用于：

• 外径、内径、长度和间距测量。
• 通孔、缺口和边缘检测。
• 齿轮、连接器和精密五金轮廓测量。
• 透明或半透明工件的外形检测。

远心平行光通常作为准直背光使用，可以减少发散光造成的轮廓半影，提高边缘的清晰度和一致性。

三、点光源适合什么检测场景

点光源通常具有较小的发光区域和较强的方向性，可以把光线集中到工件的局部区域。

它的优势不是覆盖范围大，而是能够通过照射角度和距离，突出局部细节、凹凸结构或小范围特征。

适合的检测任务

• 小孔、凹槽和局部结构观察。
• 激光打码、字符和小型标记检测。
• 小面积划痕、崩边和毛刺检测。
• 需要通过阴影判断局部高度变化的项目。
• 显微或小视野检测中的局部补光。

点光源的优势

• 光线集中，单位区域亮度较高。
• 照射方向容易控制。
• 适合突出小区域特征。
• 安装结构相对灵活。

点光源的使用边界

点光源方向性较强，如果照射角度不合适，容易形成明显阴影、局部过曝或镜面反光。

对于较大视野或要求整体亮度均匀的表面检测，单个点光源通常不是最合适的选择。此时可能需要多个点光源组合，或者改用环形光、条形光和漫射光。

实际调试时建议分别改变光源高度、入射角度和方位，观察目标特征是否随着角度变化而变得更加明显。

四、环形光源适合什么检测场景

环形光通常安装在镜头前方，多个LED围绕镜头光轴照射工件，可以从多个方向提供较均匀的正面或斜向照明。

它是机器视觉中应用比较广泛的光源之一，安装方便，适合多数常规表面检测。

适合的检测任务

• 字符、标签和二维码识别。
• PCB、连接器和电子元件检测。
• 金属件、塑料件和陶瓷件表面观察。
• 一般划痕、污渍和外观缺陷检测。
• 定位、装配状态和零件有无判断。

高角度环形光和低角度环形光

环形光并不是只有一种照明效果。

高角度环形光的照射方向更接近镜头光轴，适合字符、颜色和普通平面表面检测。

低角度环形光沿工件表面以较小角度照射，平整区域通常较暗，而划痕、毛刺、压痕和凸起会散射光线进入镜头，因此更容易形成亮缺陷。

环形光的使用边界

对于高反光金属、玻璃或曲面工件，普通环形光可能形成环状亮斑、中心眩光或不规则高亮区域。

这时可以尝试：

• 改变环形光与工件的距离。
• 调整入射角度。
• 降低亮度并重新设置曝光。
• 增加扩散板或交叉偏振片。
• 改用同轴光、穹顶光或其他漫射方案。

五、远心平行光适合什么检测场景

远心平行光通过光学系统将光线准直，使发出的光线尽量保持平行。它通常安装在工件背面，与相机和镜头组成透射照明系统。

与普通背光相比，平行光能够减少发散光造成的半影，使工件边缘更加清晰，特别适合轮廓和尺寸测量。

适合的检测任务

• 外径、内径和长度测量。
• 齿轮、刀具和精密五金轮廓检测。
• 孔径、间距和缺口测量。
• 透明件外轮廓观察。
• 远心镜头尺寸测量系统。
• 需要降低边缘虚影和光晕的背光项目。

远心平行光的优势

• 光线方向一致，轮廓边缘更加清晰。
• 可以减少普通发散背光形成的半影。
• 适合高对比度轮廓成像。
• 与远心镜头配合时，更适合精密尺寸测量。

远心平行光不能替代远心镜头

这是实际选型中容易混淆的一点。

远心平行光能够改善背光方向和边缘质量，但不能单独消除普通镜头的透视误差，也不能保证工件高度变化时成像倍率保持不变。

如果项目需要降低工件高度变化造成的倍率误差，仍然需要评估物方远心镜头或双远心镜头。

远心平行光的使用边界

• 应在光源规定的工作距离范围内使用。
• 有效发光口径应覆盖整个检测视野，并预留定位余量。
• 工件需要安装在光源与镜头之间。
• 主要适合轮廓和透射检测，不适合直接观察正面的划痕、字符和表面纹理。
• 最终测量精度仍需结合镜头、相机、标定和重复性测试验证。

六、同轴光源适合什么检测场景

同轴光通常通过半透半反镜，将光线沿着与相机光轴接近相同的方向照射到工件表面。

对于平整的镜面或高反光表面，正常区域会将光线沿接近原方向反射回镜头，形成较均匀的明亮背景；划痕、凹坑、字符和局部倾斜区域会改变反射方向，从而形成亮暗差异。

适合的检测任务

• 平整金属表面检测。
• PCB焊盘、芯片和晶圆表面观察。
• 玻璃基板和平面镜面材料检测。
• 平面丝印、字符和标记识别。
• 划痕、压痕、凹坑和涂层缺陷检测。
• 印刷质量和包装表面检测。

同轴光的优势

• 照明方向与镜头光轴接近一致。
• 平整表面亮度较均匀。
• 能够减少侧向照明形成的阴影。
• 适合突出平面上的反射率和表面角度差异。

同轴光的使用边界

同轴光对工件表面角度比较敏感。如果工件是明显曲面、倾斜面或高低变化较大的结构，反射光可能无法返回镜头，导致部分区域明显变暗。

对于大面积曲面、高反光弧面和复杂三维产品，穹顶光或多方向漫射光通常更加合适。

另外，同轴光内部的分光镜会损失一部分光能，因此选型时需要预留足够亮度，并结合曝光时间和检测节拍确认。

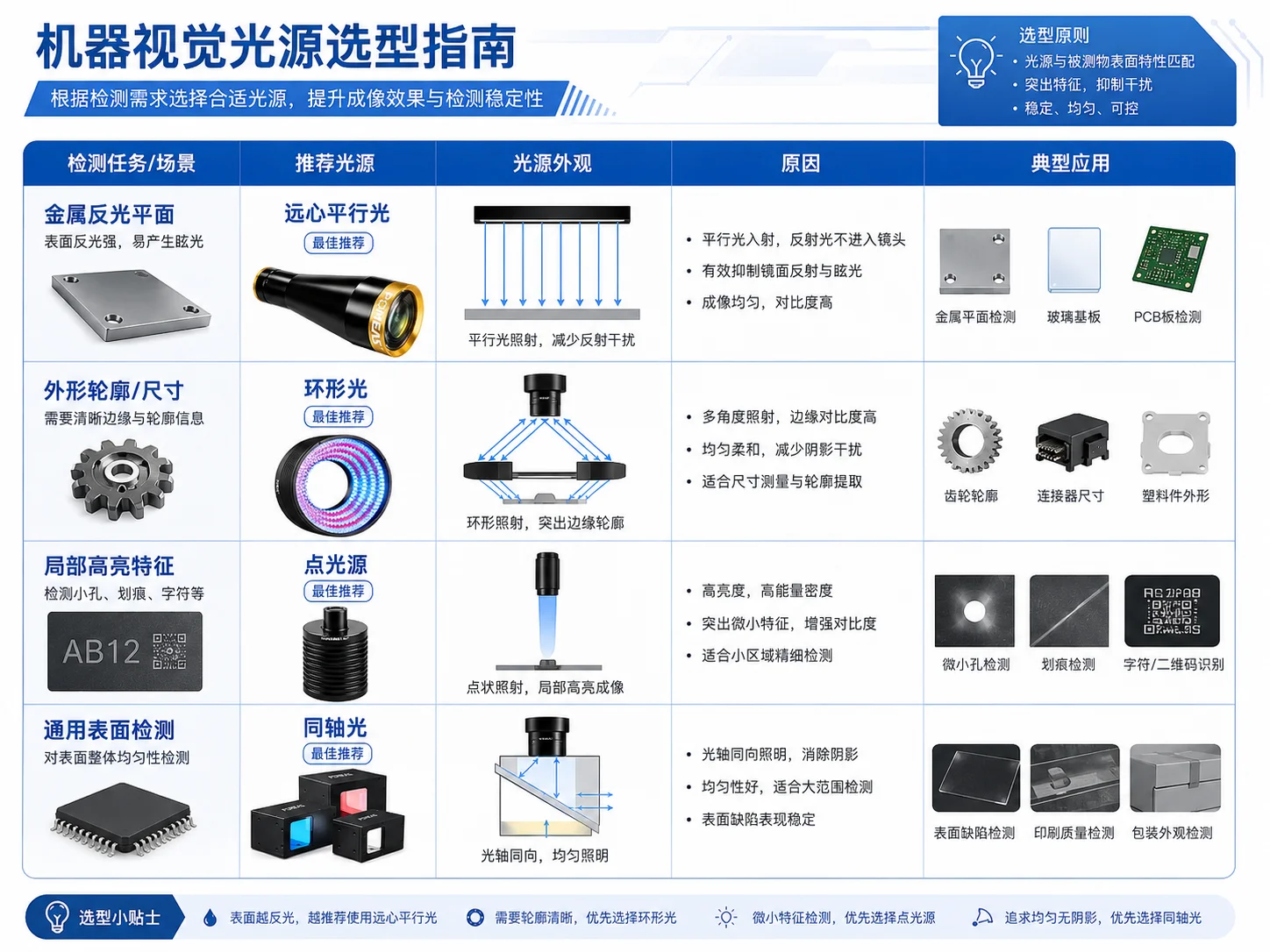

七、四类机器视觉光源怎么对比

八、不同检测任务应该怎样选择光源

1. 外形轮廓和尺寸测量

如果主要检测外径、内径、孔位、长度、缺口和轮廓，优先考虑透射背光。

精度要求较高、工件存在一定高度，或者希望减少轮廓半影时，可以进一步评估远心平行光，并与远心镜头配合。

2. 平整反光表面

对于平整金属、PCB焊盘、芯片和玻璃平面，可以优先评估同轴光。

同轴光可以让正常平面形成相对均匀的明场，而划痕、凹坑和局部倾斜区域因反射方向变化形成对比。

3. 普通表面、字符和定位

对于反光程度不高、表面相对平整的普通工件，环形光通常是比较容易开始测试的方案。

但仍需根据产品表面调整环形光的高度、角度和亮度，不能只把光源固定在镜头前方就认为已经完成选型。

4. 小孔、凹槽和局部特征

如果检测区域较小，并且希望通过定向照明突出局部高低差，可以考虑点光源。

点光源可以从特定方向形成高亮或阴影，但需要避免照射角度过大导致目标被遮挡，或者角度不合适造成直接反光。

5. 曲面和复杂高反光产品

点光源、环形光和同轴光不一定能解决所有反光问题。

对于弧形金属件、塑料外壳、包装膜和复杂曲面，可能需要使用穹顶光、条形光、多方向组合光或偏振方案，以获得更加均匀的表面照明。

九、光源选型还需要确认哪些参数

1. 光源尺寸与视野

光源的有效照明区域应覆盖相机视野，并考虑工件定位偏差和安装余量。

如果有效发光区域小于视野，画面边缘可能出现亮度下降，软件也可能因为不同位置的灰度差异产生误判。

2. 工作距离

同一款光源在不同工作距离下，亮度、覆盖范围和照射角度都会发生变化。

尤其是点光源、环形光和同轴光，需要根据镜头工作距离及设备安装空间确定实际安装位置。

3. 光源颜色和波长

白光适合通用观察和彩色相机；红光、蓝光、绿光和红外光则可以利用不同材料的反射与吸收差异，提高目标和背景之间的对比。

光源颜色的选择不能只根据肉眼观感判断，最好使用真实工件进行对比测试。

4. 亮度、曝光和增益

光源亮度应与相机曝光时间、镜头光圈和相机增益一起调整。

光源不足时，单纯提高增益可能增加图像噪声；延长曝光时间则可能导致运动模糊。

对于高速运动工件，更适合提高瞬时光强、缩短曝光时间，并评估频闪控制。

5. 连续照明还是频闪照明

静态或低速项目可以使用连续照明。高速输送带、转盘和飞拍项目，则可能需要频闪控制器与相机硬触发同步。

频闪光源还应确认峰值电流、脉冲宽度、触发延迟、散热条件和允许的工作占空比。

6. 偏振片

对于金属、玻璃、塑料膜和涂层表面的强反光，可以在光源和镜头前增加交叉偏振片，降低部分镜面反射。

但偏振片会损失亮度，需要重新调整光源功率、曝光时间和光圈。

7. 均匀性和稳定性

尺寸测量和灰度分析项目，不仅要看光源是否足够亮，还要看整个视野内的亮度是否均匀，以及长时间运行后是否稳定。

光源温升、LED老化、控制器波动和环境光变化，都可能影响检测结果。

十、机器视觉光源选型的常见错误

• 只追求光源亮度，不考虑照射方向。
• 检测轮廓尺寸，却只使用正面反射照明。
• 检测表面划痕，却把表面照得过于均匀。
• 认为环形光可以解决所有表面检测问题。
• 把远心平行光当成普通正面照明使用。
• 认为同轴光能够消除所有反光。
• 忽略光源尺寸与相机视野的匹配。
• 没有确认工件表面的平面、曲面和高度变化。
• 只在设备停止时测试，没有验证真实运行速度。
• 通过提高相机增益长期补偿光源亮度不足。
• 没有使用原始图像对比不同光源方案。
• 没有考虑环境光、温升和长时间运行稳定性。

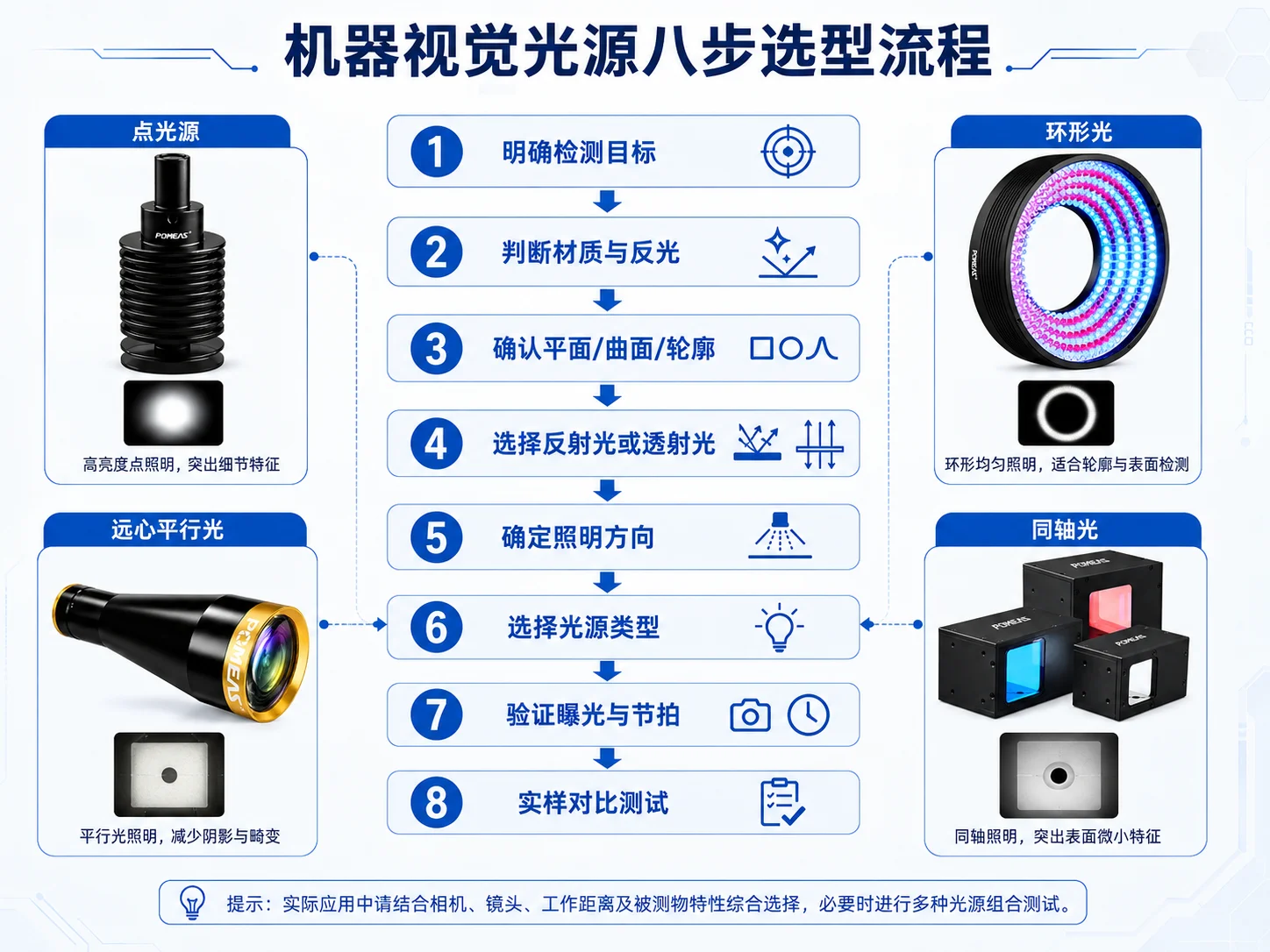

十一、机器视觉光源八步选型流程

第一步：明确检测目标

先确认需要检测的是表面缺陷、字符、颜色、轮廓、尺寸、孔位还是装配状态。

“看清产品”和“稳定识别某个特征”是两个不同的目标。光源应围绕真正需要识别的特征设计。

第二步：判断材质和反光程度

确认工件是金属、塑料、玻璃、陶瓷、PCB、透明件还是复合材料，同时判断表面是镜面、半反光还是漫反射。

第三步：确认工件形状

判断被测区域是平面、曲面、斜面、凹槽、凸起还是轮廓边缘。

相同材质在不同形状下，反射方向可能完全不同。

第四步：选择反射光或透射光

检测表面特征，通常使用反射照明；检测外形轮廓和尺寸，通常优先使用透射背光。

第五步：确定照明方向

确认需要正面、高角度、低角度、侧向、同轴还是背面照明。

很多时候，改变照射方向比单纯提高亮度更有效。

第六步：选择光源类型

根据前面的判断，选择点光源、环形光、远心平行光、同轴光，或进一步评估条形光、穹顶光、面光源和组合照明。

第七步：验证曝光和检测节拍

在真实生产速度下检查曝光时间、图像亮度、增益、帧率和运动模糊。

高速项目还需要验证频闪触发和相机采集是否同步。

第八步：使用真实样品对比测试

使用良品、缺陷品和边界样品，对比不同光源、角度、颜色和亮度下的原始图像。

最终不应只看图片是否漂亮，而要检查目标特征的灰度差、边缘稳定性、重复检测结果和误判情况。

十二、几个典型判断示例

齿轮外径和齿形轮廓测量

优先考虑远心平行光作为准直背光，使齿轮形成清晰剪影。如果精度要求较高，还应搭配合适倍率的远心镜头，并进行标定和重复性验证。

平整金属表面的激光字符

可以先评估同轴光，让平整金属表面形成相对均匀的亮度，字符区域因反射率或表面结构差异形成对比。

如果反光仍然过强，可以进一步测试交叉偏振片或不同颜色的光源。

小孔和局部打码检测

可以使用点光源从特定方向照射，使孔边、刻字或凹陷产生高亮和阴影。

需要通过多角度试拍，避免光斑过小或直接反射进入镜头。

PCB和电子元件表面检测

普通元件定位可以先测试环形光；如果需要观察平整焊盘、芯片表面或高反光区域，可以进一步评估同轴光。

实际项目中也可能需要环形光和同轴光分时触发，分别呈现不同类型的特征。

十三、哪些项目不能只使用这四类光源解决

• 大面积长条形工件可能更适合条形光。
• 复杂曲面和高反光弧面可能需要穹顶光。
• 透明件内部缺陷可能需要特殊波长或多角度照明。
• 极低角度划痕检测可能需要暗场环形光或线形暗场光。
• 大视野均匀背光可能需要面光源，而不是远心平行光。
• 高速运动检测可能需要专用高亮频闪光源和控制器。
• 同时检测表面与轮廓时，可能需要多组光源分时触发。

机器视觉光源很少存在“一种光源覆盖所有特征”的情况。复杂项目往往需要分别采集不同照明条件下的图像，再由软件完成组合判断。

十四、客户需要提供哪些参数

为了更准确地选择机器视觉光源，建议提供以下信息：

• 被测产品原图和尺寸图纸。
• 需要检测的具体位置。
• 缺陷或特征类型。
• 需要识别的最小缺陷尺寸。
• 工件材质、颜色和反光程度。
• 工件表面是平面、曲面还是凹凸结构。
• 相机型号、分辨率和黑白或彩色类型。
• 镜头型号、焦距或倍率。
• 横向和纵向视野FOV。
• 工作距离WD。
• 工件是否运动及实际运行速度。
• 允许的曝光时间和检测节拍。
• 当前使用的光源类型和安装位置。
• 当前拍摄的原始图像。
• 设备内可用的安装空间。
• 是否需要频闪、偏振或特殊波长。

资料越完整，越容易判断问题来自光源类型、照射方向、亮度、颜色，还是相机和镜头本身。
