850/940nm近红外机器视觉光源｜高穿透工业检测照明

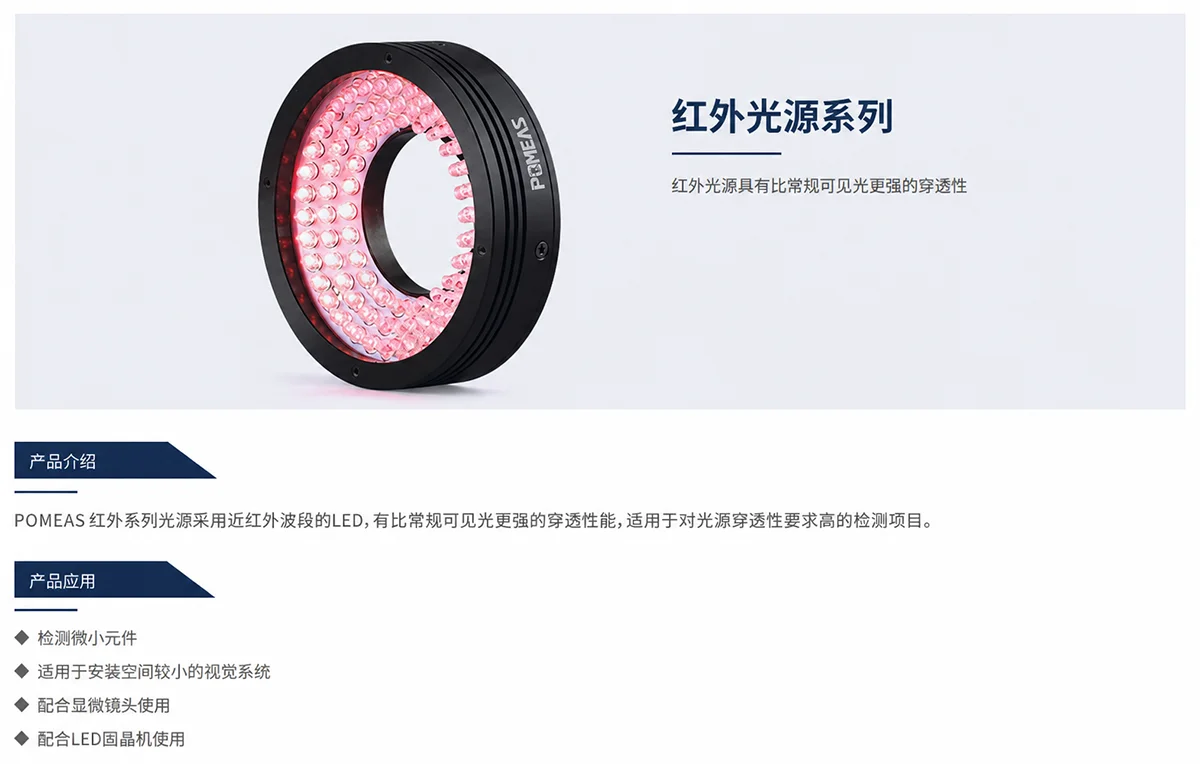

POMEAS 近红外机器视觉光源 采用850nm或940nm近红外LED，相比常规可见光具有更强的穿透能力，适用于对光源穿透性要求较高的工业视觉检测项目。该系列提供环形光源、条形光源、面光源、同轴光源和点光源等多种结构，可根据被测产品、检测特征、镜头安装方式及设备空间选择合适的照明方案。产品可配合 工业相机 、 显微成像系统 及自动化视觉系统使用，适用于微小元件检测、显微成像、LED固晶机定位及紧凑空间视觉检测。

主要特点

850nm与940nm波长可选

提供850nm和940nm两种近红外波长选择，可根据被测材料的透射特性、反射特性及工业相机的近红外响应进行选型。

更强的穿透成像能力

相比常规可见光，近红外光在部分材料中具有更好的穿透表现，有助于呈现普通可见光下不容易观察的轮廓、结构或局部特征。

多种光源结构

系列产品包含环形光源、条形光源、面光源、同轴光源和点光源，可满足正面照明、方向照明、背光照明、同轴照明及局部照明等不同需求。还可进入 机器视觉光源产品中心 查看更多照明方案。

适合微小元件检测

可配合显微镜头或 高倍率工业变倍镜头 使用，为电子元件、芯片及精密零件的识别、定位和观察提供近红外照明。

适合紧凑空间安装

多种小型化光源结构可安装在视觉模组、显微检测设备、固晶机及空间有限的自动化设备中。

便于自动化设备集成

大部分型号采用24V直流供电，可与工业相机、机器视觉镜头、 光源适配器及机器视觉配件 配合使用，便于集成到自动化检测设备中。

技术亮点

近红外波段照明

该系列光源采用近红外LED。 近红外光 位于可见光谱红端之外，人眼对其敏感度较低，但部分工业相机传感器在850nm和940nm波段仍具有较好的响应能力。通过匹配合适的相机和镜头，可获得满足检测需求的近红外图像。

850nm与940nm灵活选择

850nm通常能够获得较高的相机响应和图像亮度，适合需要较强成像信号的检测场景。940nm的可见红光感相对更弱，可用于对可见光干扰较敏感的应用。不同材料对两种波长的透射和反射效果不同，建议结合实际样品进行测试。

多种照明方式覆盖不同检测需求

环形光源可安装在镜头周围，为中心视野提供照明；条形光源能够从指定方向照射目标；面光源可作为背光使用，突出产品轮廓；同轴光源沿相机光轴方向照明，适合部分平整或反光表面；点光源体积较小，适合局部照明和狭小空间安装。合理的照明设计能够增强目标特征与背景之间的图像对比度，更多原理可参考 EMVA机器视觉照明基础资料 。

多种功率与尺寸规格

该系列包含不同尺寸和功率的光源型号，功率范围约为0.8W至6W，可根据视野大小、照射距离、曝光时间和安装空间选择合适规格。

支持显微与自动化视觉应用

产品可配合显微镜头、高倍率工业镜头、工业相机和视觉软件使用，满足从局部放大观察到自动定位、识别和检测等应用需求。

不同光源结构如何选择

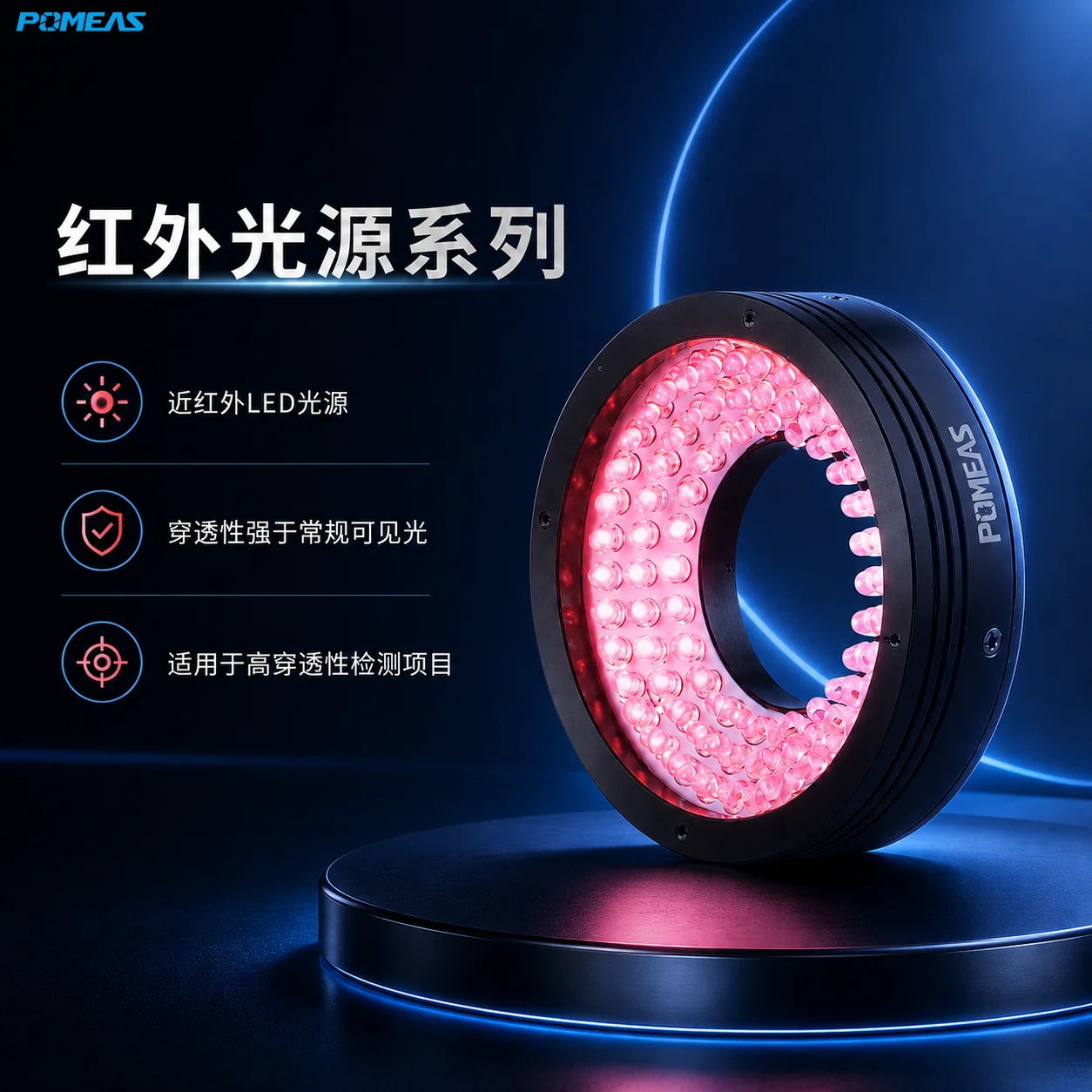

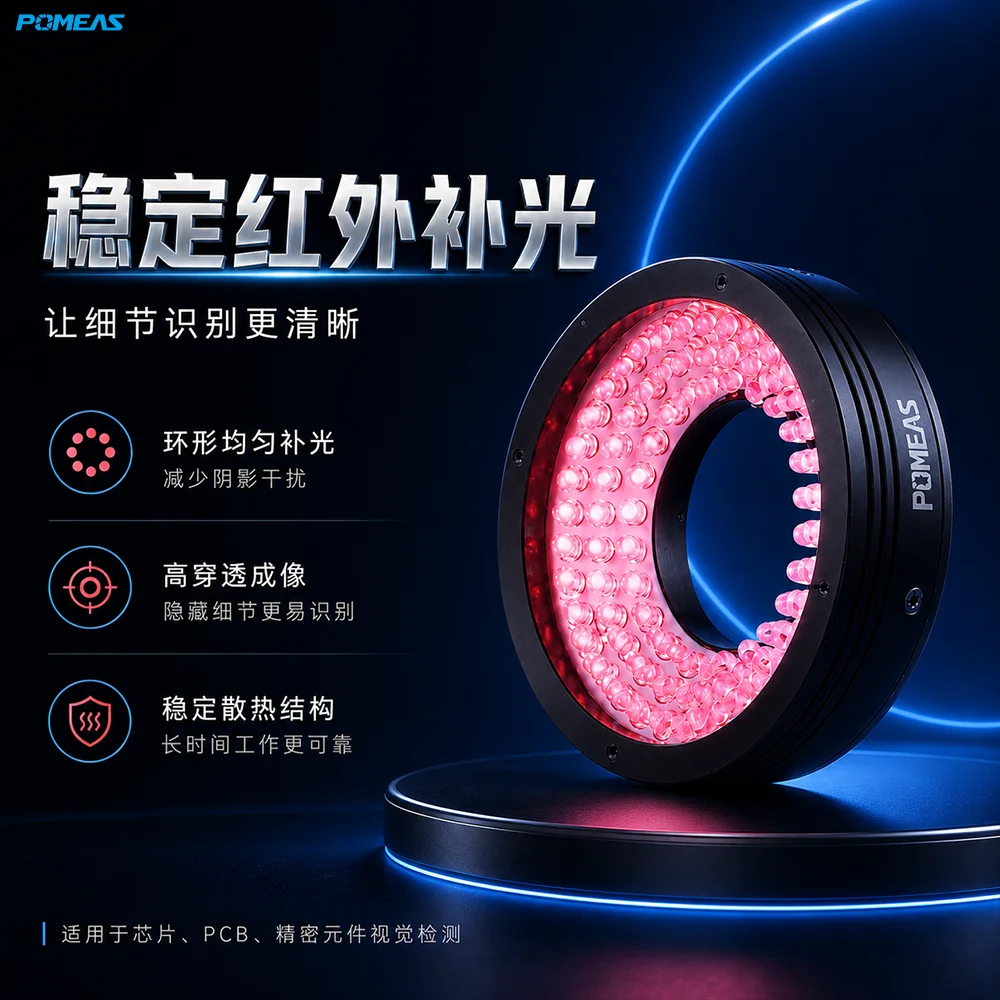

环形光源

环形光源安装在镜头周围，能够从多个方向照射检测区域，适合微小元件、电子零件、芯片及精密工件的正面成像。

条形光源

条形光源具有较强的方向性，可从侧面或特定角度照射被测物，适合边缘、轮廓、表面纹理和方向性特征检测。

面光源

面光源能够提供较大面积的均匀照明，通常可作为背光使用，使被测产品形成清晰轮廓，适合尺寸、边缘、位置和外形检测。

同轴光源

同轴光源沿相机光轴方向照射被测物，可减少部分阴影和方向性反光，适合平整表面、印刷字符、标记及部分反光工件检测。

点光源

点光源体积较小，可对局部区域集中照明，适用于显微观察、小视野检测以及设备内部安装空间有限的场景。

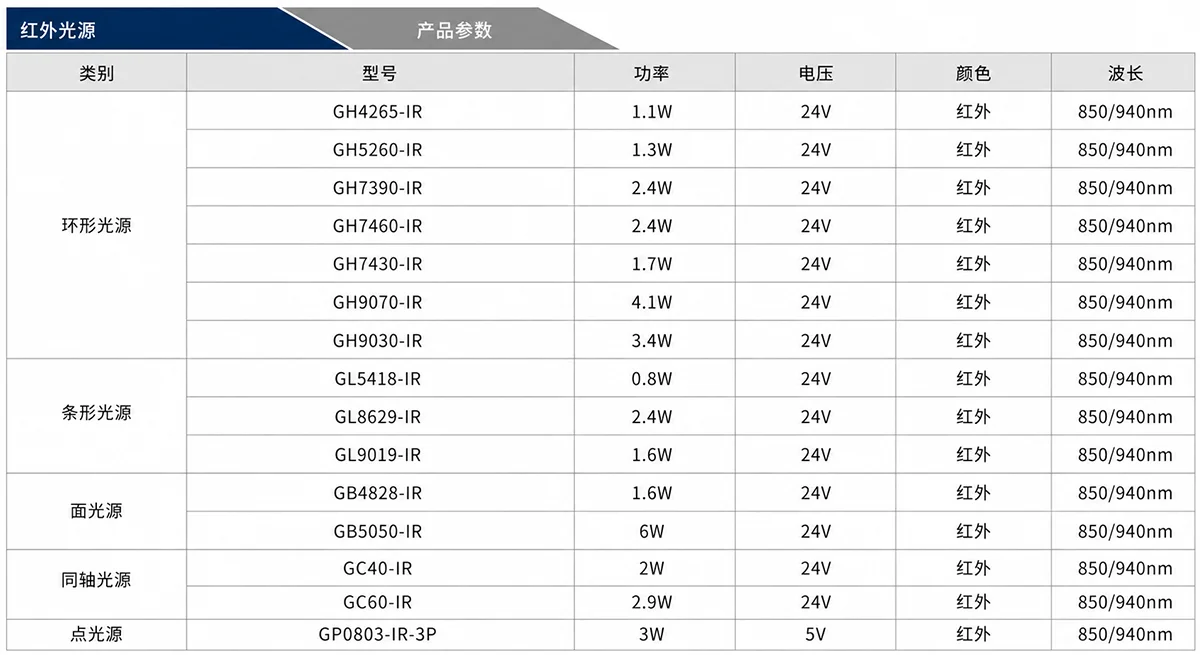

规格参数

典型应用

微小电子元件检测

用于电子元件、半导体器件、芯片及精密零件的轮廓、位置、方向和局部特征成像，为视觉识别和检测提供清晰图像。可查看更多 电子产品视觉检测应用 。

显微视觉检测

配合显微镜头或高倍率工业镜头使用，为微小结构、局部表面及精细特征观察提供近红外照明。

LED固晶机视觉定位

可用于LED固晶设备中的芯片识别、位置判断、方向检测和视觉定位，帮助设备获取稳定的目标图像。相关检测需求可参考 半导体及PCB视觉检测方案 。

紧凑型自动化设备

适用于视觉模组、小型检测机构及安装空间有限的自动化设备，可根据设备结构选择环形、条形或点光源。

轮廓与尺寸检测

面光源可作为背光照明，使产品边缘与背景形成明显对比，适用于外形、尺寸、边缘完整性和位置检测。

平整及反光表面检测

同轴红外光源可用于部分平整或具有反射特性的工件表面，帮助减少不均匀阴影对图像的影响。

透射成像检测

对于部分能够透过近红外光的材料，可利用近红外光源观察内部轮廓或普通可见光下不易显现的结构。实际效果与材料类型、颜色和厚度有关。

产品参数概览

• 产品类型：近红外LED机器视觉光源
• 可选波长：850nm、940nm
• 光源结构：环形光源、条形光源、面光源、同轴光源、点光源
• 功率范围：约0.8W至6W，具体以型号为准
• 输入电压：大部分型号为24V，GP0803-IR-3P点光源为5V
• 适配设备：工业相机、显微镜头、高倍率镜头、LED固晶机及自动化视觉系统
• 主要用途：微小元件检测、视觉定位、显微成像、轮廓检测及自动化视觉照明

选型建议

选择近红外光源时，应综合考虑被测产品材质、产品尺寸、检测目标、视野范围、工作距离、镜头类型、工业相机型号及设备安装空间。

需要检测较大区域或产品轮廓时，可优先考虑面光源；需要镜头周围均匀照明时，可选择环形光源；需要从指定方向照射时，可选择条形光源；检测平整或反光表面时，可考虑同轴光源；安装空间较小或只需照亮局部区域时，可选择点光源。

由于不同材料对850nm和940nm近红外光的响应存在差异，建议在正式选型前使用实际样品进行成像测试。

常见问题（FAQ）

1. 850nm和940nm红外光源有什么区别？

850nm通常具有较高的工业相机响应，图像亮度相对较高；940nm的可见红光感相对更弱。实际选择需要根据被测材料、相机响应和现场环境确定。

2. 850nm和940nm是否可以同时发光？

产品资料中的850nm/940nm通常表示可以选择不同波长版本，并不代表所有产品能够同时输出两种波长。下单时需要明确选择850nm或940nm。

3. 普通工业相机可以配合红外光源使用吗？

需要确认相机传感器在850nm或940nm波段是否具有足够的响应能力。部分相机带有红外截止滤光片，可能会降低近红外光的成像亮度。

4. 彩色相机和黑白相机哪一种更适合近红外检测？

黑白工业相机通常具有更好的近红外响应，更适合对近红外成像效果要求较高的应用。彩色相机是否适用，需要确认其内部是否带有红外截止滤光片。

5. 红外光源可以用于测量温度吗？

不可以。本产品是用于机器视觉成像的近红外LED照明光源，不是热成像相机，也不具备温度测量功能。

6. 为什么肉眼看起来红外光源不够亮？

人眼对850nm和940nm近红外光的敏感度较低，因此肉眼看到的亮度不能代表工业相机接收到的实际光强。应通过相机图像和灰度值判断照明效果。

7. 环形光源适合哪些检测项目？

环形光源适合安装在镜头周围，为中心视野提供照明，可用于微小电子元件、芯片、精密零件及显微视觉检测。

8. 面光源适合哪些检测项目？

面光源通常作为背光使用，能够形成清晰的产品轮廓，适合尺寸、边缘、外形、位置及部分透射检测。

9. 同轴光源适合哪些检测项目？

同轴光源适合平整表面、印刷字符、标记及部分反光工件检测，可帮助减少方向性照明产生的阴影。

10. 所有型号都是24V供电吗？

不是。大部分环形、条形、面光和同轴光源采用24V供电，GP0803-IR-3P点光源采用5V供电。接线前应确认具体型号的额定电压。

11. 如何判断红外光源能否穿透被测材料？

穿透效果与材料种类、颜色、厚度、表面处理和波长有关，无法只根据外观判断。建议使用实际样品分别进行850nm和940nm成像测试。

12. 如何选择合适的光源型号？

请提供样品图片、检测目标、产品尺寸、视野范围、工作距离、工业相机和镜头型号以及设备安装空间，以便根据实际检测条件选择光源结构、尺寸、功率和波长。

获取选型支持

不确定应该选择850nm还是940nm，或者不知道环形、条形、面光、同轴和点光源哪一种更适合，可提供被测产品图片、材质、尺寸、检测目标、相机型号、镜头型号、工作距离及安装空间，以获取对应的近红外光源选型建议。
