机器视觉光源颜色怎么选：从颜色对比到光刻黄光

快速回答：机器视觉光源颜色不是根据工件是什么颜色，就直接选择同样颜色的光。真正要判断的是：希望目标变亮还是变暗、目标和背景如何形成灰度差，以及材料会反射、吸收或透过哪一种波长。

我是Tiger。在实际项目中，很多客户并不知道该用红光、蓝光还是黄光，只知道“字符不明显”“划痕拍不出来”或者“这种光不能影响材料”。遇到这种情况，不需要先研究全部光学参数，直接发一张工件图片，简单说明想看哪个位置，就可以先判断测试方向。

一、先决定目标需要变亮还是变暗

使用黑白相机时，相机最终看到的不是红色、绿色或蓝色，而是不同区域的灰度差。

因此，选择光源颜色前，可以先问一个简单的问题：

希望检测目标在图像中更亮，还是更暗？

• 希望红色字符变亮，可以先测试红光。
• 希望红色字符变暗，可以测试蓝光或青色方向的光。
• 希望保留产品的真实颜色，通常先测试白光。
• 希望减少部分可见印刷图案干扰，可以进一步测试红外光。

只要目标与背景之间形成稳定的灰度差，后续识别、定位和缺陷判断通常就会容易很多。

拿不准目标应该变亮还是变暗时，直接把当前拍摄图片发过来，可以先从图像效果判断。

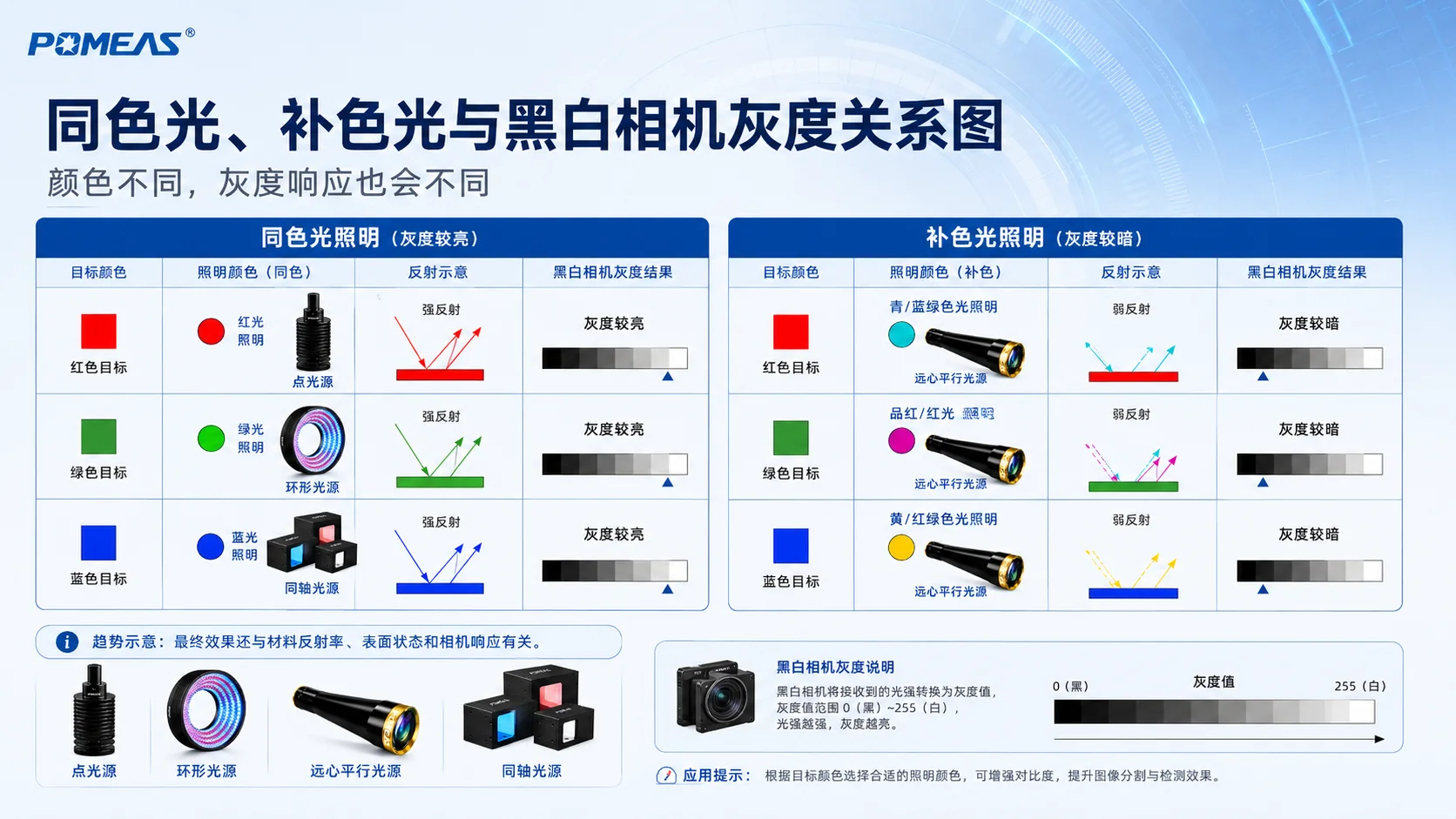

二、同色光和补色光有什么区别

同色光照射同色目标时，目标通常会反射更多相同波段的光，在黑白相机中更容易呈现较亮的灰度。

使用补色方向的光照射时，目标对该波段的反射可能较弱，在黑白图像中更容易变暗。

这只是初步判断规律。油墨、金属、塑料、涂层和磨砂表面对不同波长的反射不同，即使肉眼看起来颜色相同，最终灰度也可能不同。

颜色关系比较复杂时，不需要先整理完整参数，发一张工件照片和检测位置即可。

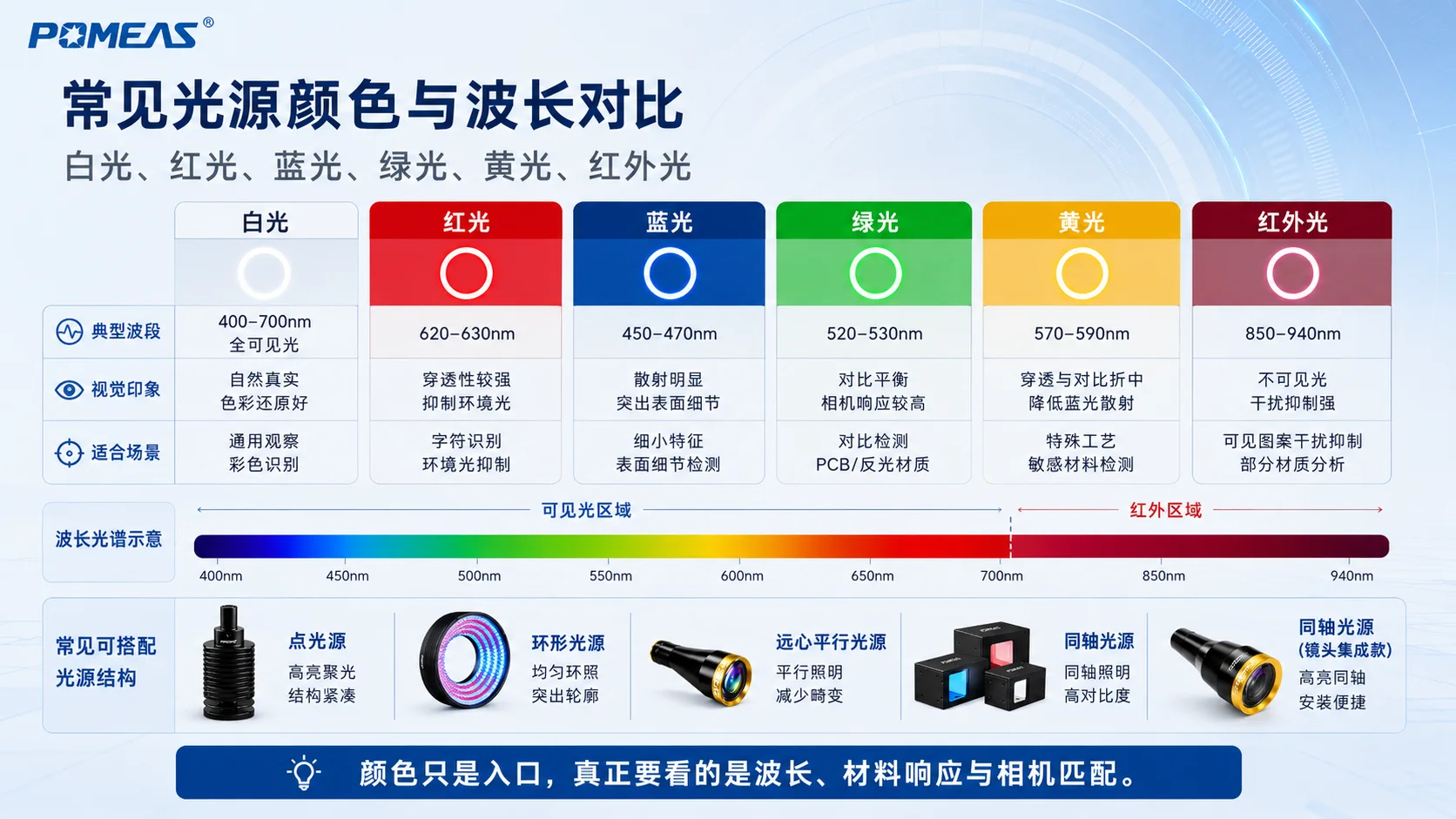

三、常见光源颜色怎么选

白光适合保留真实颜色

需要判断产品颜色、标签、包装或彩色印刷内容时，通常使用彩色相机配合白光。

但如果检测目标和背景虽然颜色不同，在黑白图像中的亮度却很接近，白光未必是对比度最高的方案。

红光适合字符和部分薄膜项目

红光在部分材料中的透过和散射表现与蓝光不同，常用于字符、轮廓、部分保护膜下的特征，以及搭配红色滤光片降低环境光干扰。

是否能够透过薄膜，仍然要看薄膜材质、颜色、厚度和表面涂层。

蓝光适合突出部分细小表面特征

蓝光波长较短，在部分粗糙表面和细小结构上更容易形成散射，因此可能有助于突出划痕、纹理和微小缺陷。

但并不是所有划痕都适合蓝光。很多情况下，改变照射角度比改变光源颜色更有效。

红外光不能理解为万能穿透光

红外光可以减少部分可见颜色和印刷图案的影响，但不同材料在不同红外波段的透过率差异很大。

普通近红外光源也不能等同于更长波段的红外成像系统。

已经有拍摄效果但不知道该换什么颜色，可以直接发原图，先判断问题更可能来自波长、照射角度还是曝光设置。

四、黑白相机和彩色相机怎么配光源

需要保留真实颜色时，通常使用彩色相机和白光。

如果目的只是识别字符、缺陷、轮廓或不同颜色区域，黑白相机配合单色光往往更容易获得稳定的灰度差。

光源颜色改变后，需要重新调整曝光、增益和光圈，不能直接沿用原来的相机参数。

已经确定相机型号时，直接把型号发过来，就可以先判断它更适合颜色识别还是灰度检测。

五、实际案例：光刻行业为什么要求黄光

我实际遇到过一位光刻行业客户，对方明确提出：

需要黄光，而且里面不能带蓝光。

这个需求不能简单理解为“把白光改成黄色”。光刻胶属于光敏材料，部分光刻胶除了对紫外光敏感，对短波可见光也可能存在响应。

如果光源中存在客户工艺禁止的短波能量，即使肉眼看到的是黄色，也可能影响光刻胶或其他光敏材料。

不同光刻胶、材料和工艺的敏感范围并不完全相同，因此不能只根据“光刻行业”四个字直接确定一个固定波长。

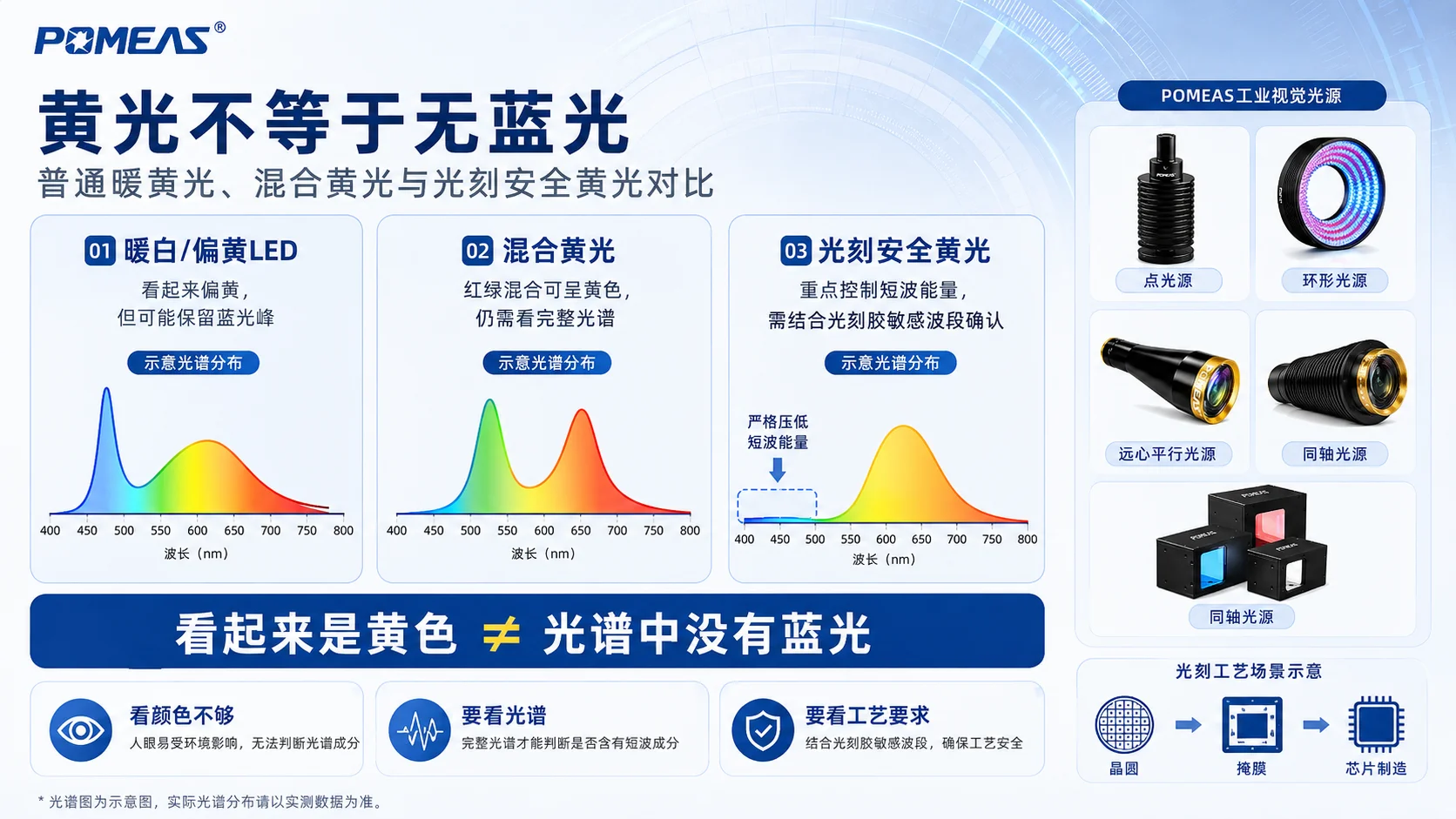

六、为什么看起来是黄光，仍然可能含蓝光

暖白或偏黄LED

部分暖白LED使用蓝光芯片激发荧光材料。肉眼看起来偏黄或偏暖，但完整光谱中仍可能保留明显的蓝光峰。

红光和绿光混合

红光和绿光混合后，人眼也可能看到黄色，但它不是单一黄色波段，仍然需要检查完整光谱是否满足工艺要求。

直接发光的黄色或琥珀色LED

直接黄色或琥珀色LED的光谱通常更集中，但仍然要确认中心波长、光谱宽度，以及短波端是否存在客户禁止的能量。

看起来是黄色，不等于光谱中没有蓝光。

遇到类似特殊需求，可以直接把客户原话发过来。先判断客户限制的是肉眼颜色、中心波长，还是整个短波范围，再决定怎样定制和验证。

七、怎样把“不能带蓝光”变成可验收要求

只写“No Blue Light”比较直观，但很难作为生产和验收标准。

更明确的要求通常包括：

• 禁止的波长范围。
• 禁止波段允许的最大能量。
• 光源中心波长或主波长。
• 光谱带宽。
• 实际照射距离。
• 单次和累计暴露时间。
• 是否要求完整光源的光谱测试报告。

最终应检测完整光源成品，而不是只查看LED芯片名称或芯片供应商的单独数据。

因为扩散板、透镜、保护玻璃、滤光片、驱动电流和工作温度，都可能影响最终输出光谱。

客户只说“黄光不能带蓝光”也没有关系，可以先把原话发来，再逐步确认需要怎样验收。

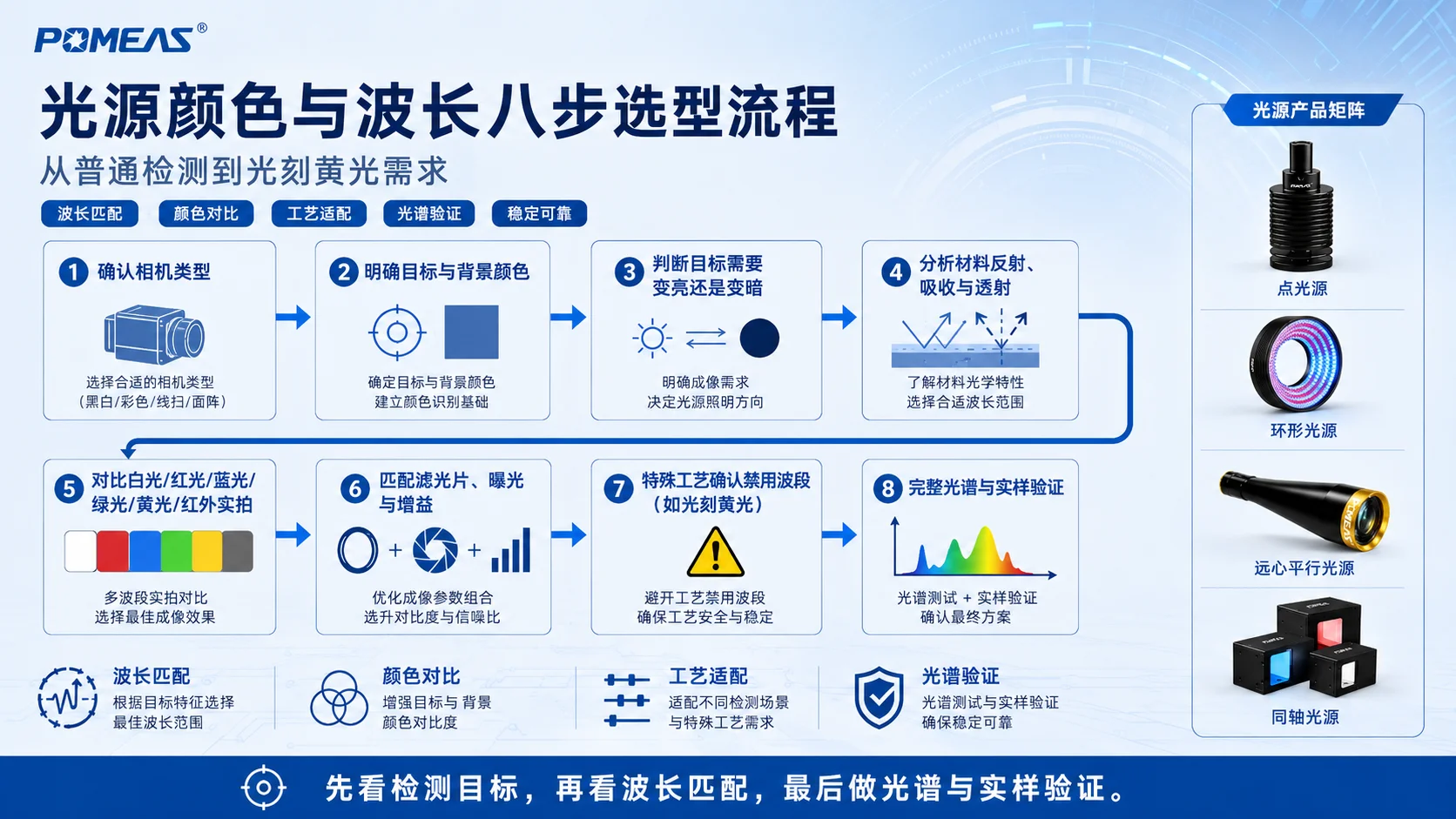

八、光源颜色与波长八步选型流程

1. 确认相机类型：判断使用黑白相机还是彩色相机。
2. 明确目标和背景颜色：确认当前为什么难以区分。
3. 决定目标变亮还是变暗：先确定希望形成的图像效果。
4. 判断材料特性：了解材料的反射、吸收和透射差异。
5. 对比不同颜色：测试白光、红光、蓝光、绿光、黄光或红外光。
6. 重新调整参数：匹配滤光片、曝光、增益和光圈。
7. 确认工艺限制：光刻和光敏材料项目需要确认禁用波段。
8. 完成实样验证：通过原始图像和完整光谱确认最终方案。

实际选型不一定需要客户自己完成这八步。先从一张图片、一个型号或一句检测要求开始沟通即可。

九、常见选型误区

• 红色工件就一定使用红光。
• 蓝光一定比红光更适合检测划痕。
• 肉眼看到黄光就认为没有蓝光。
• 红外光可以穿透所有塑料和油墨。
• 更换光源颜色后不重新调整曝光。
• 只看LED颜色名称，不查看完整光谱。
• 只检测LED芯片，不检测完整光源成品。
• 忽略相机、镜头和滤光片的波段响应。

十、不确定怎么选，可以先发什么

不需要在咨询前准备完整的技术资料，可以先从最简单的信息开始：

• 发一张工件照片。
• 发当前拍摄效果。
• 发相机或镜头型号。
• 发客户提出的原始要求。
• 简单说明希望检测哪个位置。

先判断大致方向，再根据实际项目补充必要信息，会比一开始研究所有波长和光学参数更快。

拿不准该用红光、蓝光、黄光还是红外光时，可以通过联系POMEAS，先发一张图片或一句检测要求，从最可能有效的方向开始判断。
