24V工业机器视觉环形无影光源 均匀漫射照明

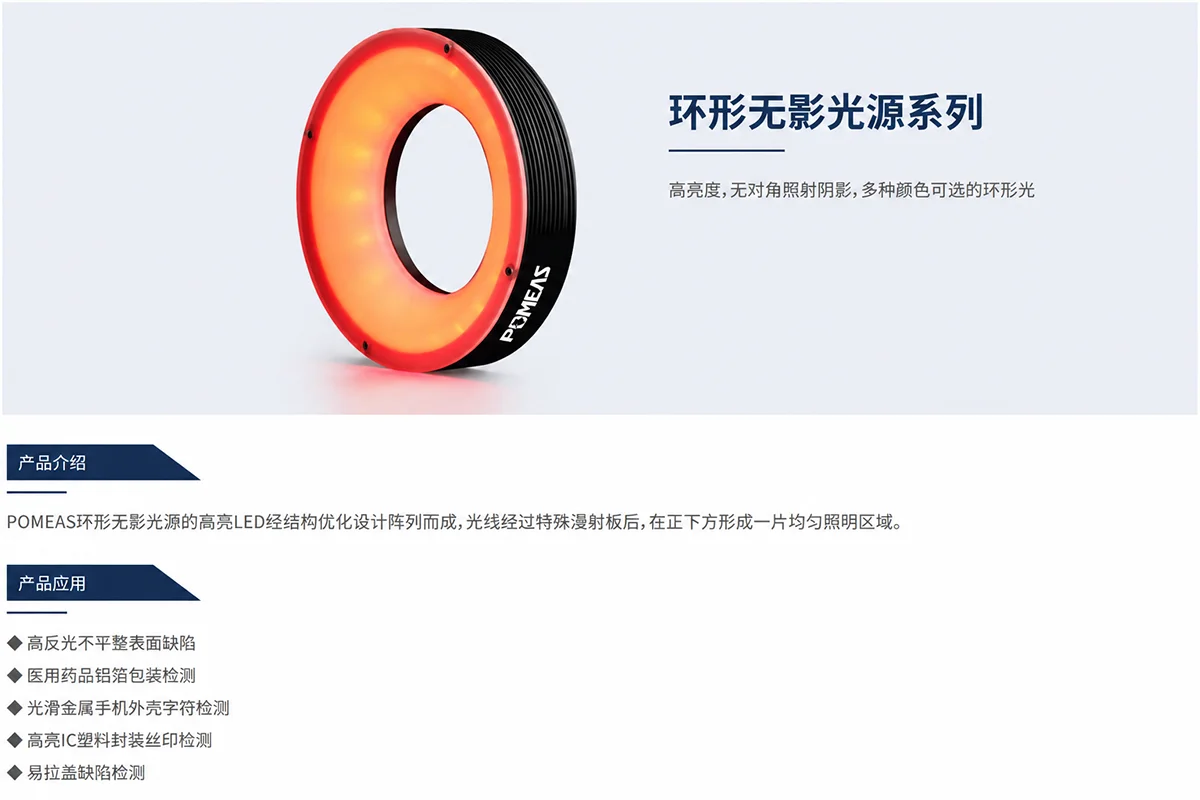

产品介绍

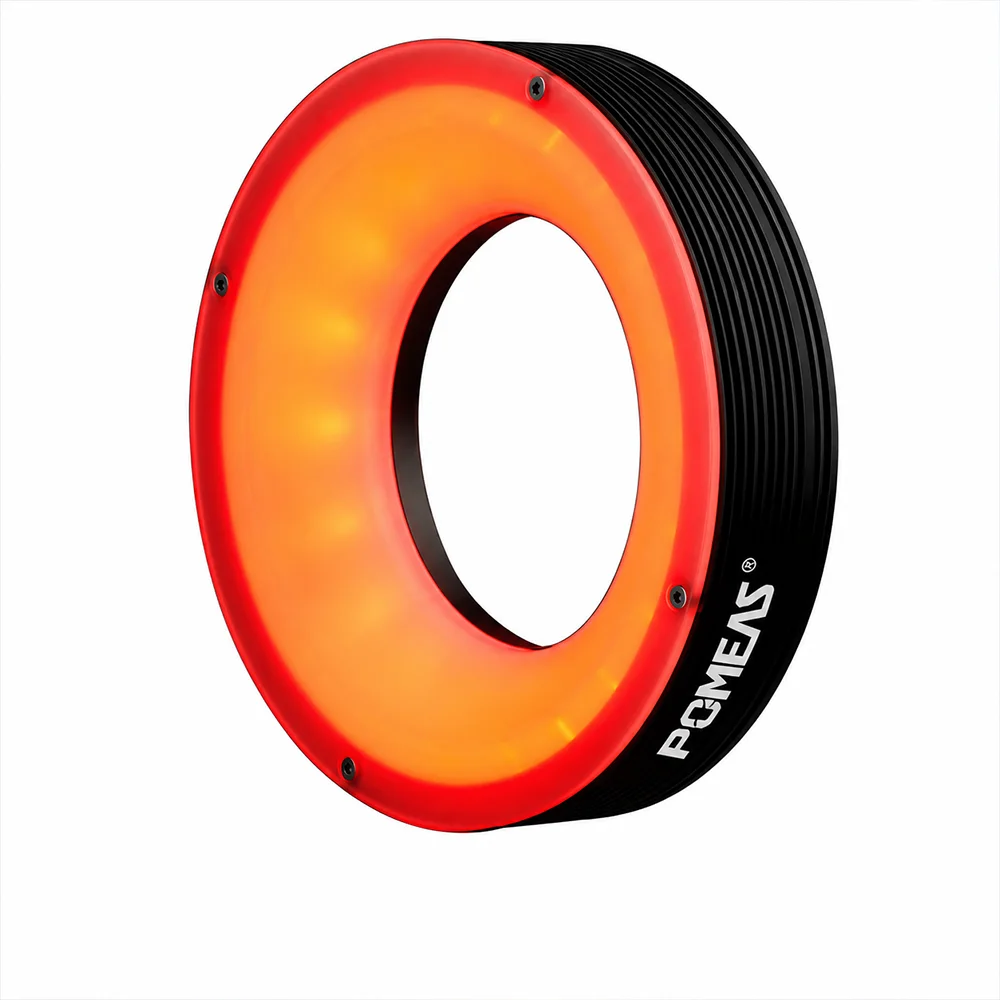

POMEAS环形无影光源是一款面向工业视觉检测的机器视觉光源。产品采用高亮度LED阵列和优化的环形照明结构，光线经过漫射板扩散后，可在光源正下方形成柔和、均匀的照明区域。

与普通方向性环形光源相比，该系列能够减少高反光、不平整及弧形表面产生的明显阴影、局部亮斑和过曝现象，使被测物体的字符、轮廓、丝印、划痕、凹坑及表面缺陷更加清晰。关于无影照明的类型和适用场景，可进一步了解无影光源的工作原理。

产品采用24V DC供电，标准提供红光、白光和蓝光，并具有80mm、116mm、132mm、166mm和196mm等多种外径规格，可根据工业相机镜头尺寸、检测视野、工作距离、安装空间及被测物体材质选择合适型号。

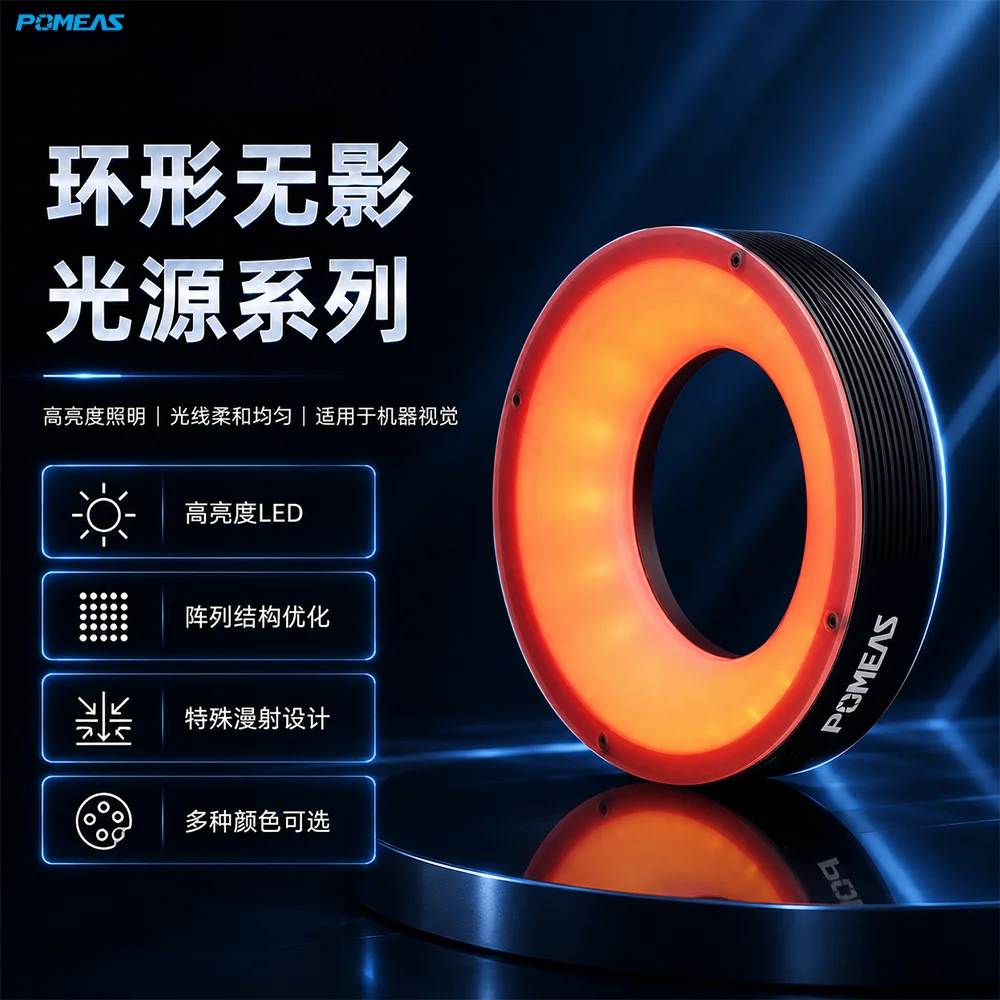

主要特点

均匀无影照明

高亮度LED配合漫射均光结构，从多个方向均匀照射被测物体，减少单侧照明产生的明显阴影和局部暗区。

减少反光与亮斑

柔和的漫射光能够降低金属、塑料、铝箔及其他高反光材料表面的强反射和局部过曝，提高图像采集的稳定性。

多种尺寸规格

提供GHN80、GHN116、GHN132、GHN166和GHN196等规格，可适配不同尺寸的工业相机镜头、检测视野和设备安装空间。

多种颜色可选

标准提供红光、白光和蓝光，可根据产品颜色、表面材质和检测特征选择合适的照明波段。不同波长会影响被测特征与背景之间的对比度，具体可参考机器视觉光源选型方法。

24V工业供电

产品采用24V DC供电，可搭配机器视觉光源控制器使用，方便调节光源亮度并接入自动化检测设备和工业视觉系统。

支持定制

可根据被测物体特征、工作距离、照射角度、检测视野、安装空间及颜色波段进行定制。

技术亮点

高亮LED阵列

LED灯珠经过均匀排列和结构优化，使照明区域保持较好的一致性，为工业相机提供稳定的图像亮度。

漫射均光结构

光线通过漫射板进行扩散，减少LED灯珠直射形成的光斑，使照明更加柔和，适用于高反光和表面不平整工件的检测。关于漫射光、明场光、暗场光及不同照明方式的选择，可参考NI机器视觉照明技术指南。

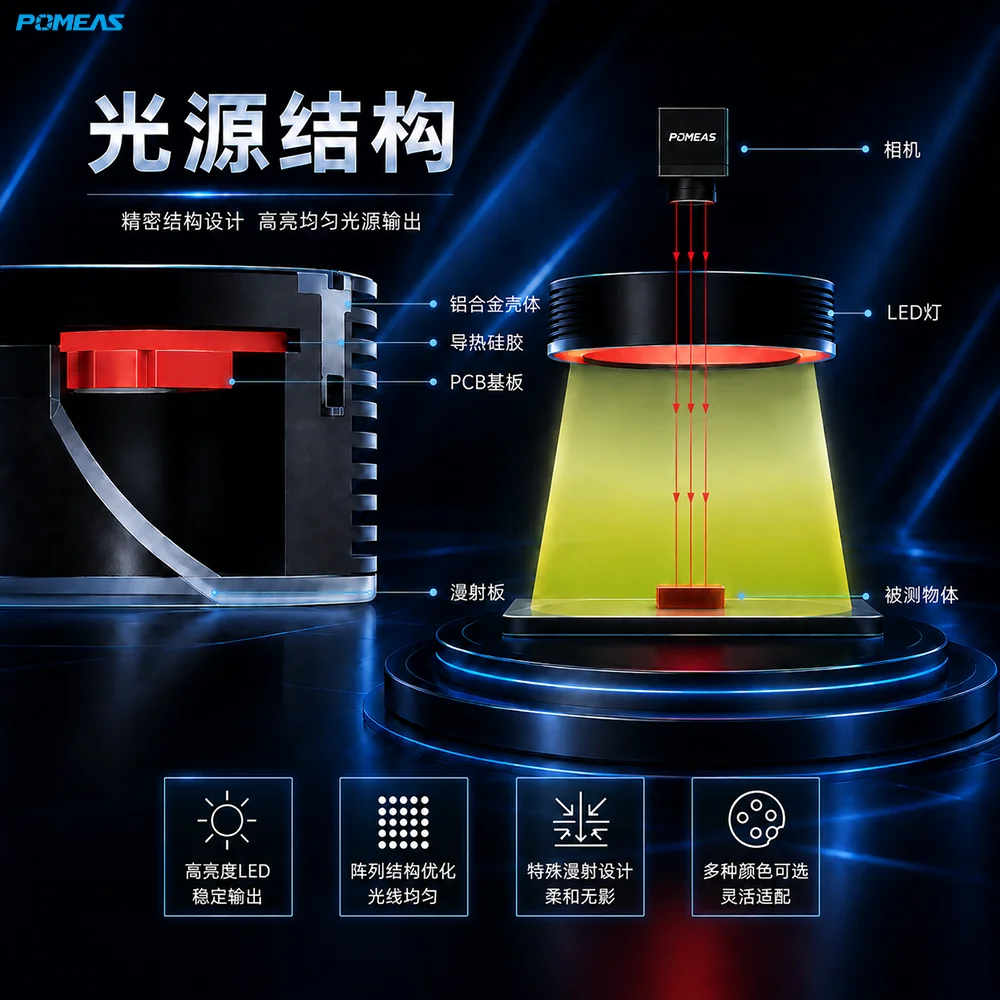

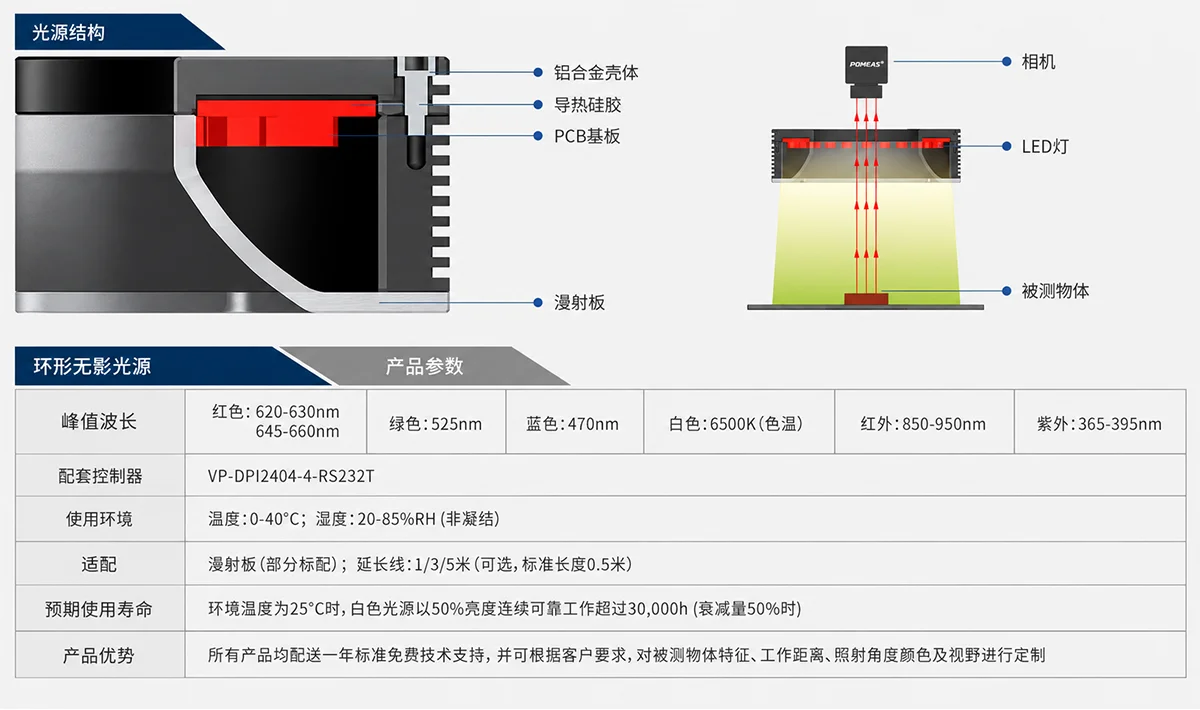

铝合金散热结构

光源采用铝合金壳体，并结合导热硅胶和PCB基板结构，帮助LED工作时产生的热量快速传导，提高长时间运行的稳定性。

环形安装设计

光源可安装在工业相机镜头周围，使照明方向与相机观察方向保持一致，减少镜头周围的照明盲区。

多波段照明选择

除标准红光、白光和蓝光外，还可根据检测需求提供绿光、红外光、紫外光及其他特殊波段，用于不同颜色、材质和表面特征检测。

长时间稳定工作

在环境温度25℃条件下，白色光源以50%亮度连续工作时，预期使用寿命可超过30,000小时。

基础技术参数

产品类型：工业机器视觉环形无影光源

供电电压：24V DC

标准颜色：红光、白光、蓝光

红光波长：625nm

蓝光波长：470nm

白光色温：6500K

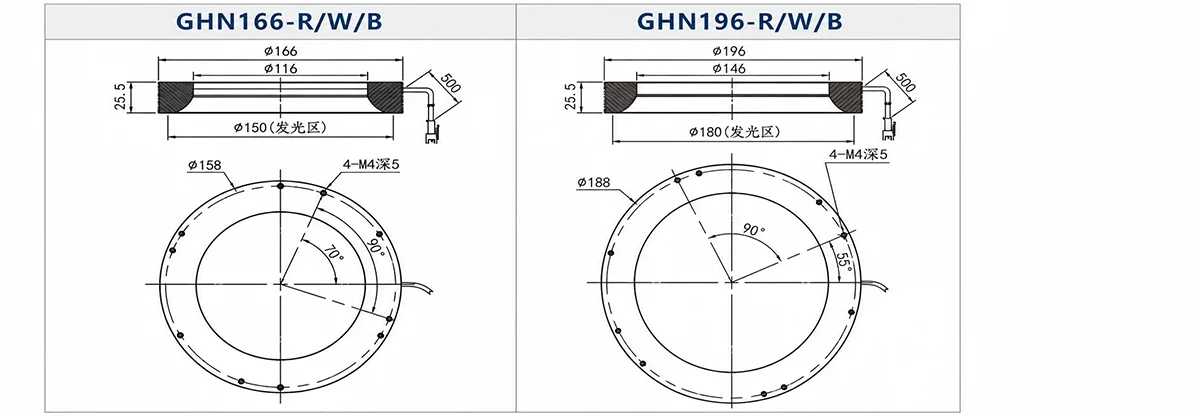

可选外径：80mm、116mm、132mm、166mm、196mm

LED环数：1环

使用温度：0-40℃

使用湿度：20-85%RH，无凝结

标准线长：0.5米

可选延长线：1米、3米、5米

选配附件：漫射板、延长线、光源控制器

适配控制器：VP-DPI2404-4-RS232T

预期使用寿命：超过30,000小时

型号与功率

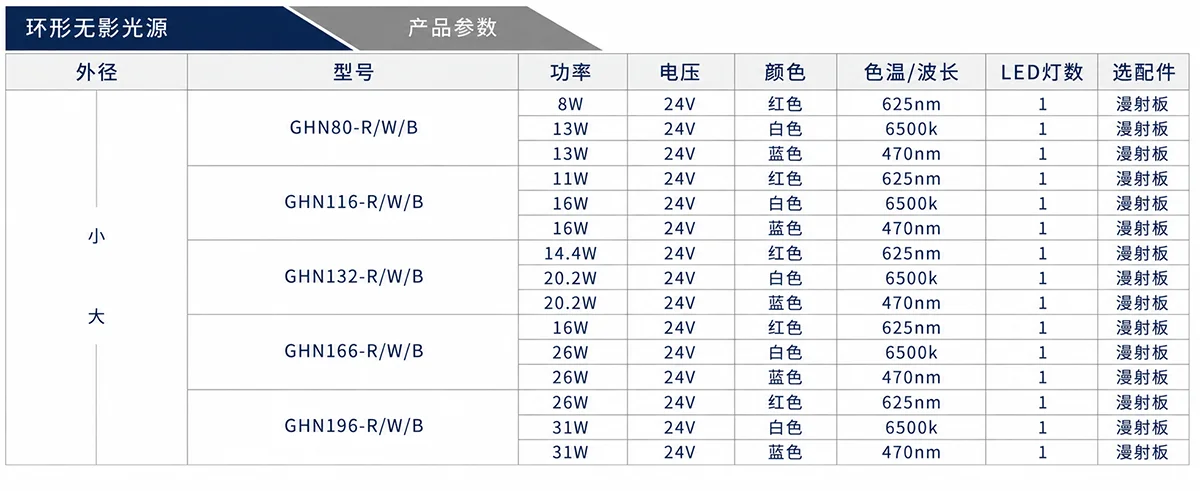

GHN80-R/W/B：红光8W，白光13W，蓝光13W，24V供电。

GHN116-R/W/B：红光11W，白光16W，蓝光16W，24V供电。

GHN132-R/W/B：红光14.4W，白光20.2W，蓝光20.2W，24V供电。

GHN166-R/W/B：红光16W，白光26W，蓝光26W，24V供电。

GHN196-R/W/B：红光26W，白光31W，蓝光31W，24V供电。

型号说明：R代表红光，W代表白光，B代表蓝光。实际功率、附件和配置以具体型号及订单要求为准。

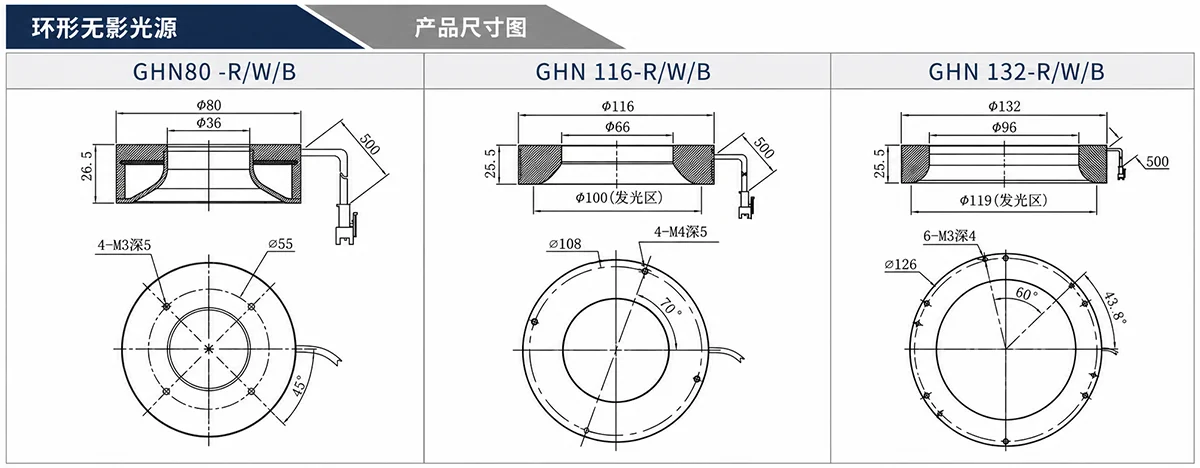

规格参数

典型应用

高反光不平整表面检测

适用于金属加工行业中的冲压件、机械零件、抛光件及其他高反光工件，可检测表面的划痕、压痕、凹坑和外观缺陷。

医药铝箔包装检测

用于食品与医药行业的铝箔包装检测，可识别字符、日期、批号、印刷质量、褶皱、破损和表面异常。

金属外壳字符检测

适用于手机金属外壳、五金件及精密金属零件上的激光字符、丝印、二维码和标识识别。

易拉盖缺陷检测

可用于包装行业中易拉盖表面的划伤、污渍、变形、缺口、字符及印刷完整性检测。

IC封装丝印检测

适用于IC塑料封装表面的型号字符、方向标记、丝印缺失、模糊和位置偏移检测。

电子元件外观检测

可用于电子产品行业中PCB、连接器、芯片、塑料件及小型电子元件的有无、位置、字符和表面质量检测。

选型建议

选择环形无影光源时，需要综合考虑工业相机镜头外径、检测视野、工作距离、被测物体尺寸、表面反光程度及设备安装空间。

光源中心孔应能够容纳镜头，光源外径应覆盖所需检测区域。安装空间较小时，可优先选择较小外径型号；检测视野较大或需要更高照明覆盖范围时，可选择较大外径型号。

对于需要还原产品真实颜色的综合外观检测，建议优先选择白光；对于轮廓、字符及一般表面特征检测，可选择红光；对于细小划痕、边缘及精细表面特征，可根据测试效果选择蓝光。

正式选型前，建议提供被测物体图片、产品尺寸、检测缺陷、相机及镜头型号、工作距离、检测视野和安装空间，以便进行样品测试和光源选型。

常见问题（FAQ）

1. 环形无影光源和普通环形光源有什么区别？

普通环形光源通常具有较明显的照射方向，在高反光或不平整表面上容易产生阴影和亮斑。环形无影光源通过漫射均光结构使光线更加柔和均匀，更适合反光表面、曲面及外观缺陷检测。

2. 应该选择红光、白光还是蓝光？

白光适合综合外观检测和颜色观察；红光适合轮廓、字符及一般表面检测；蓝光波长较短，可用于突出部分细小划痕、边缘和精细表面特征。具体颜色应根据被测物体材质和检测目标确定。

3. 产品是否自带漫射板？

漫射板根据具体型号和订单配置提供，部分型号可标配或选配。下单前建议确认所需的照明效果和附件配置。

4. 光源亮度可以调节吗？

可以。光源可搭配适配的机器视觉光源控制器使用，通过控制器调节亮度，也可根据自动化设备需求选择具有通信控制功能的控制器。

5. 可以安装在工业相机镜头周围吗？

可以。环形无影光源通常安装在工业相机镜头周围。选型时需要确认光源中心孔、镜头外径、工作距离、检测视野和安装方式是否匹配。

6. 该系列采用什么电压？

该系列采用24V DC供电。连接控制器或自动化设备前，应确认供电电压、接口和光源功率是否匹配。

7. 是否支持其他颜色或波段？

支持。除标准红光、白光和蓝光外，还可根据项目需求提供绿光、红外光、紫外光及其他特殊波段。

8. 是否支持特殊尺寸定制？

支持。可根据被测物体特征、检测视野、工作距离、照射角度、安装空间及镜头尺寸进行定制。

9. 延长线有哪些规格？

产品标准线长为0.5米，可根据设备布线需求选择1米、3米或5米延长线。

10. 如何确认最合适的型号？

建议提供被测物体图片、产品尺寸、检测缺陷、工业相机和镜头型号、工作距离、检测视野及设备安装空间。POMEAS可根据实际项目提供照明测试和选型建议。

获取选型与测试支持

需要确认光源外径、中心孔、颜色、功率或控制方式时，请准备被测物体图片、检测要求、工作距离、相机镜头型号及安装空间信息，并联系POMEAS获取光源选型和样品测试建议。
