6.5X和12.5X代表什么？变倍比、光学倍率和FOV详解

在选择连续变倍镜头时，经常会看到6.5X、12.5X这样的参数。

很多第一次接触机器视觉变倍镜头的客户，会把它理解成： “这支镜头可以放大6.5倍”或者“这支镜头可以放大12.5倍”。

其实并不是。

在连续变倍镜头中，6.5X和12.5X通常表示的是镜头的变倍比（Zoom Ratio）， 它描述的是镜头最大倍率和最小倍率之间可以覆盖多大的变化范围， 而不是镜头某一个工作位置的实际光学倍率。

例如POMEAS 6.5X连续变倍镜头的典型光学倍率范围为 0.7X–4.5X； 12.5X系列资料中的光学倍率范围为 0.58X–7.5X。

搞清楚“变倍比”和“光学倍率”的区别， 是后面计算FOV、匹配工业相机以及选择6.5X还是12.5X镜头的基础。

一、6.5X和12.5X到底代表什么？

对连续变倍镜头来说，6.5X和12.5X主要表示：

镜头能够覆盖多大的光学倍率变化范围。

这个参数通常称为：

变倍比（Zoom Ratio）

它和镜头当前的“光学倍率（Optical Magnification）”不是同一个参数。

举个简单的例子：

一支6.5X连续变倍镜头，不代表镜头始终以6.5倍成像。

实际使用时，镜头可以工作在0.7X、1.0X、1.5X、2.0X、 3.0X、4.0X、4.5X等不同倍率位置，也可以在设计允许的连续范围内进行调节。

因此：

6.5X = 变倍范围指标
0.7X、1.0X、2.0X、4.5X = 光学倍率

这是两个不同的概念。

二、变倍比和光学倍率有什么区别？

这是理解连续变倍镜头最关键的一步。

因此，看到一款镜头标注“12.5X”，不能直接得出：

“这个镜头能把产品放大12.5倍。”

正确的做法是继续查看它的：

• 最低光学倍率；
• 最高光学倍率；
• 工作距离；
• 支持的Sensor；
• 不同倍率对应的FOV。

三、6.5X变倍镜头是什么意思？

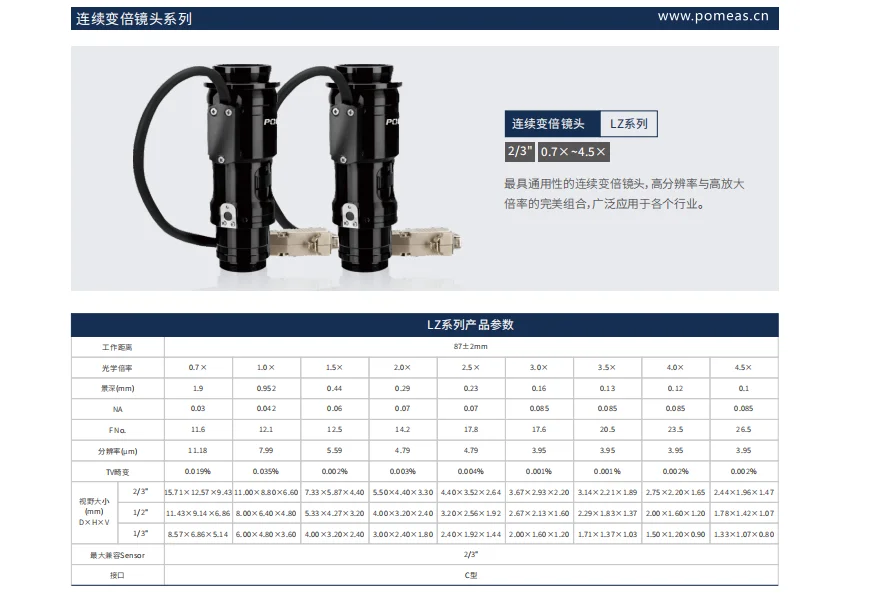

以POMEAS 6.5X连续变倍镜头为例， 资料给出的典型光学倍率范围为：

0.7X–4.5X

变倍比标称为：

6.5:1

如果用端点倍率进行简单理解：

4.5 ÷ 0.7 ≈ 6.43

接近6.5，因此这一系列通常称为6.5X连续变倍镜头。

这里的6.5X所表达的重点是：

最高倍率和最低倍率之间大约可以覆盖6.5倍的变化范围。

并不是说镜头工作时只有一个“6.5X倍率”。

POMEAS该系列资料中还列出了多个典型倍率位置，例如：

• 0.7X；
• 1.0X；
• 1.5X；
• 2.0X；
• 2.5X；
• 3.0X；
• 3.5X；
• 4.0X；
• 4.5X。

随着倍率变化，视野、景深以及系统最终能够观察到的细节范围也会发生变化。

四、12.5X变倍镜头是什么意思？

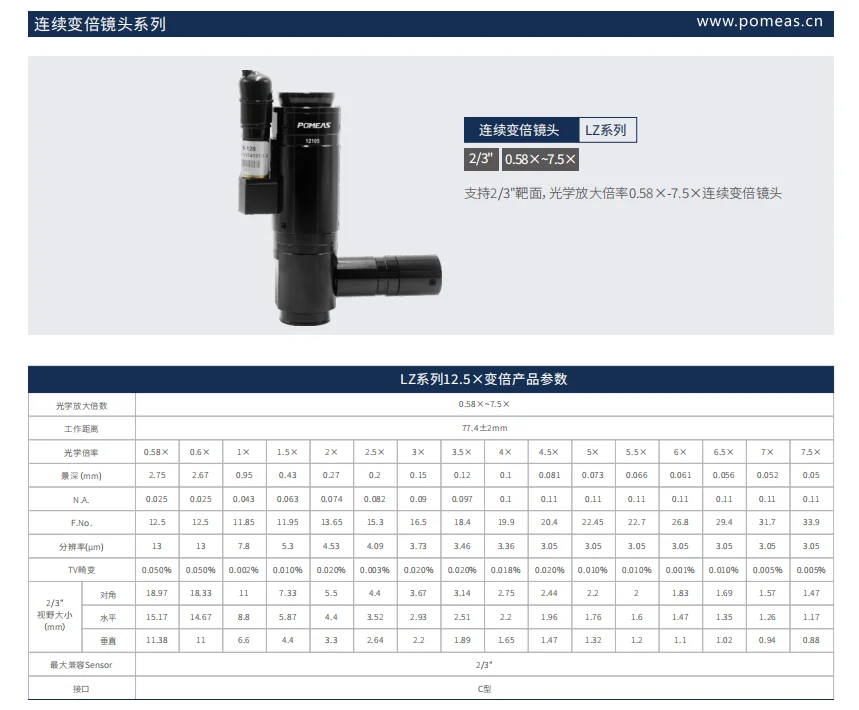

POMEAS 12.5X连续变倍镜头资料标注的光学倍率范围为：

0.58X–7.5X

产品规格中的Zoom Ratio标称为：

12.5:1

与6.5X系列相比，12.5X系列可以覆盖更宽的光学倍率变化范围。

它一方面可以进入更低倍率， 用于获得较大的观察范围； 另一方面可以达到更高倍率， 用于观察更小的局部区域。

根据POMEAS现有12.5X产品资料， 在搭配2/3"相机时，资料给出的FOV覆盖范围可达到约 1.467–18.333 mm。

因此，12.5X更重要的价值不是“数字比6.5X大”， 而是它能够在一套光学系统中覆盖更宽的FOV变化范围。

五、为什么标称变倍比不一定等于页面数字直接相除？

在查看镜头参数时，还有一个容易产生疑问的地方。

理论上，变倍比可以用下面的关系来理解：

变倍比 ≈ 最大光学倍率 ÷ 最小光学倍率

例如6.5X系列：

4.5 ÷ 0.7 ≈ 6.43

与6.5X的系列命名基本对应。

但是在实际产品资料中， 页面显示的最低和最高倍率往往属于规格显示值， 可能经过一定的取整或规格化表达。

因此，不建议看到两个显示倍率以后， 就要求它们相除必须精确等于产品名称中的变倍比。

例如POMEAS当前12.5X产品资料同时标注：

• 光学倍率范围：0.58X–7.5X；
• Zoom Ratio：12.5:1。

在实际选型中，应以对应产品的正式设计规格和Datasheet参数为准， 而不是单独根据页面上的端点数字重新定义产品变倍比。

对用户来说，更有实际意义的问题仍然是：

这个倍率范围对应的最大和最小FOV，能不能满足我的项目？

六、变倍比和FOV有什么关系？

对机器视觉来说， 客户最终真正使用的往往不是“6.5X”这个数字本身， 而是它能够带来多大的FOV（Field of View，视野）。

在同一相机Sensor条件下，一般可以这样理解：

倍率越低 → FOV越大

倍率越高 → FOV越小

以POMEAS 6.5X产品资料中的2/3"相机数据为例， 在0.7X端，资料列出的视野尺寸为：

15.71 × 12.57 × 9.43 mm

其中对应对角、水平和垂直方向的视野尺寸。

到4.5X端时，资料列出的视野缩小到：

2.44 × 1.96 × 1.47 mm

也就是说，同一套镜头和相机， 可以通过改变光学倍率，在较大的观察区域和较小的局部区域之间切换。

这也是为什么变倍镜头经常用于：

• 大视野搜索目标；
• 局部放大观察；
• 多尺寸产品检测；
• 多个FOV自动切换。

关于具体项目中如何根据Sensor和倍率计算FOV， 建议单独按照实际相机参数进行计算。

七、变倍范围越大，分辨率就一定越高吗？

不一定。

这是另一个非常常见的误区。

变倍比主要描述倍率变化范围，并不直接等于镜头分辨率。

12.5X比6.5X拥有更宽的变倍范围， 并不能简单理解成：

“12.5X的图像一定比6.5X清晰。”

实际成像细节还与很多因素有关，例如：

• 镜头在当前倍率下的光学性能；
• NA；
• 相机像元尺寸；
• 相机分辨率；
• Sensor尺寸；
• 照明条件；
• 目标对比度；
• 系统对焦状态。

所以镜头选型时不能把：

“变倍范围大”

直接等同于：

“分辨率一定更高”。

八、Sensor大小会改变6.5X或12.5X吗？

不会。

6.5X和12.5X描述的是镜头本身的变倍范围， 更换不同尺寸的工业相机Sensor，并不会把一支6.5X镜头变成12.5X镜头。

但是，Sensor尺寸会改变最终FOV。

同一支镜头、同一个光学倍率下：

较大的Sensor通常可以获得更大的成像范围， 前提是镜头像面能够完整覆盖这个Sensor。

较小的Sensor则会截取更小的成像区域， 因此物方FOV也会相应减小。

例如POMEAS 6.5X系列资料中， 最大兼容Sensor标注为2/3"， 并分别列出了2/3"、1/2"和1/3"条件下的不同FOV。

因此，实际讨论一款6.5X或者12.5X镜头“能看到多大范围”时， 必须同时说明使用什么Sensor。

九、6.5X和12.5X应该怎么选？

选6.5X还是12.5X， 最好不要从“哪个数字更大”开始。

更实用的方法是先确定两个参数：

最大需要多大的FOV？

以及：

最小需要多大的FOV？

然后再判断哪一个镜头的倍率范围能够覆盖这两个端点。

但需要注意： 12.5X的变倍范围更宽，并不代表所有项目都应该优先选择12.5X。

如果6.5X已经能够覆盖项目所需要的最大FOV和最小FOV， 就没有必要单纯为了更大的变倍数字而改变方案。

最终仍然需要结合：

• Sensor尺寸；
• 最大FOV；
• 最小FOV；
• 工作距离WD；
• 最小观察特征；
• 分辨率要求；
• 安装空间；
• 是否需要同轴光；
• 是否需要电动控制。

十、关于6.5X和12.5X的几个常见误区

误区1：12.5X就是把物体放大12.5倍

不是。

12.5X表示的是变倍比。 镜头实际工作的光学倍率需要查看具体产品规格， POMEAS当前12.5X资料标注的范围为0.58X–7.5X。

误区2：6.5X镜头最大倍率就是6.5X

也不是。

POMEAS 6.5X系列典型光学倍率范围为0.7X–4.5X， 其中4.5X才是该资料中的最高光学倍率。

误区3：12.5X一定比6.5X清晰

不能这样判断。

变倍比和成像分辨率不是同一个参数。 图像是否能够看清目标，需要结合镜头光学性能、Sensor、像元尺寸、 照明和实际检测目标判断。

误区4：换一个更大的Sensor，6.5X就会变成更大倍率

不会。

Sensor主要改变系统能够使用的成像范围和FOV， 不会改变镜头本身的变倍比。

误区5：变倍比越大越好

不一定。

真正合理的镜头，是能够覆盖项目需要的最大和最小FOV， 并满足工作距离、分辨率和成像质量要求的镜头。

如果6.5X已经完全满足需求， 更大的变倍范围本身并不会自动带来更好的检测结果。

十一、常见问题 FAQ

6.5X中的“X”是什么意思？

在这里的6.5X主要表示连续变倍镜头的变倍范围比例， 也就是Zoom Ratio，而不是镜头某一个固定位置的光学放大倍率。

6.5X镜头实际是多少倍？

需要看具体镜头的光学倍率范围。 POMEAS当前6.5X系列资料中的典型范围为0.7X–4.5X， 镜头可以在这个连续变倍范围内改变倍率。

12.5X镜头实际是多少倍？

POMEAS当前12.5X连续变倍镜头资料标注的光学倍率范围为 0.58X–7.5X，Zoom Ratio标称12.5:1。

为什么12.5X不是7.5X？

因为两个数字代表不同参数。

12.5X表示变倍比， 7.5X则是该资料中标出的最高光学倍率。

倍率变高以后，FOV会怎样变化？

在Sensor不变的情况下，通常倍率越高，FOV越小； 倍率越低，FOV越大。

因此，低倍率更适合观察较大的区域， 高倍率更适合观察局部细节。

选择6.5X还是12.5X，最重要看什么？

最重要的不是变倍比数字本身， 而是项目需要的最大FOV和最小FOV是否能够被镜头覆盖。

同时还需要结合Sensor、工作距离、最小检测特征和成像要求进行判断。
