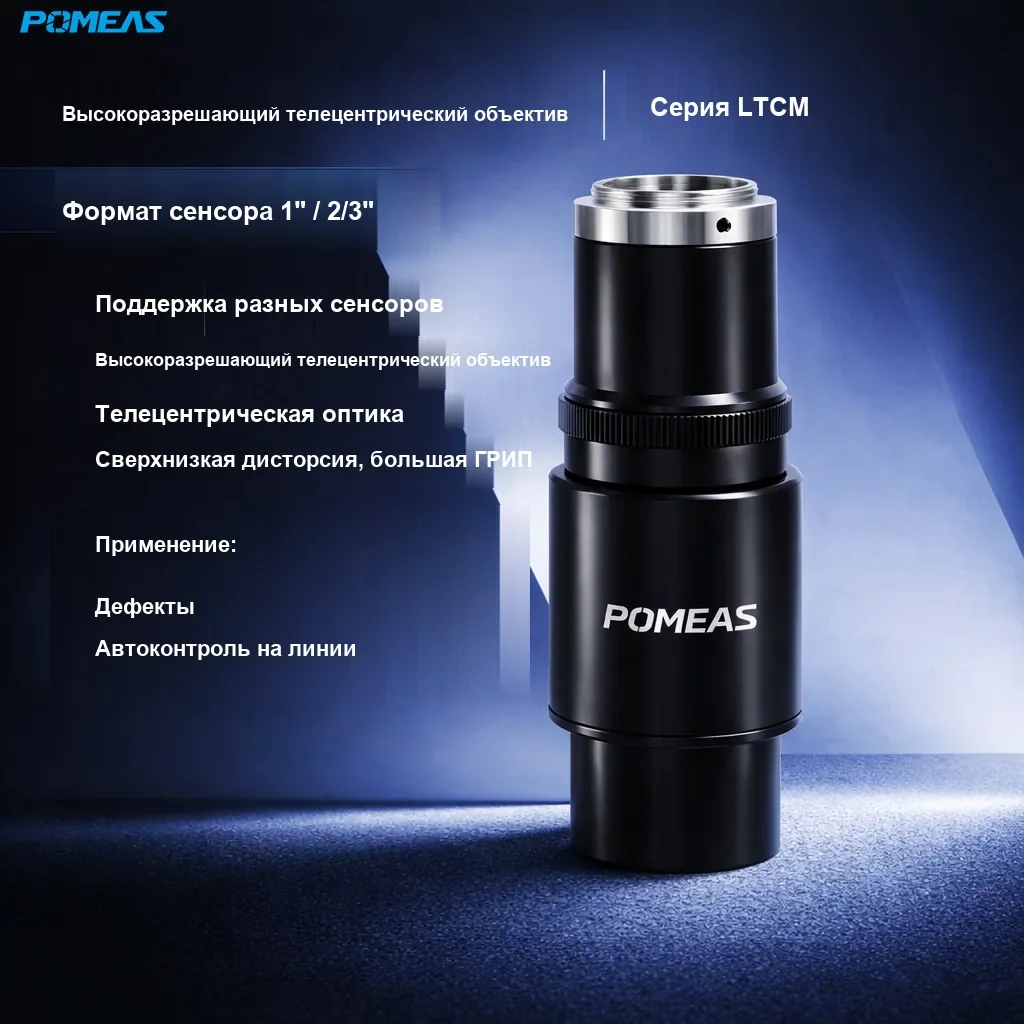

Телецентрический объектив высокого разрешения 2.0X, 65mm WD
PMS-LTCM2-65-S от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Разрешение 2.2 μm, NA 0.152; увеличение о…
SKU:
Описание продукта
PMS-LTCM2-65-S от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Разрешение 2.2 μm, NA 0.152; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление C-Mount, поддержка сенсоров до 1/2".
Основные особенности
- Увеличение 2.0X с разрешением на стороне объекта 2.2 μm для метрологии микродеталей.
- Разрешение на стороне объекта 2.2 μm для контроля мелких деталей.
- Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
- Центральная MTF >50% при 100 lp/mm — резкое контрастное изображение.
- Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
- Поддерживаемые сенсоры: 1/2". Возможна адаптация под задачу.

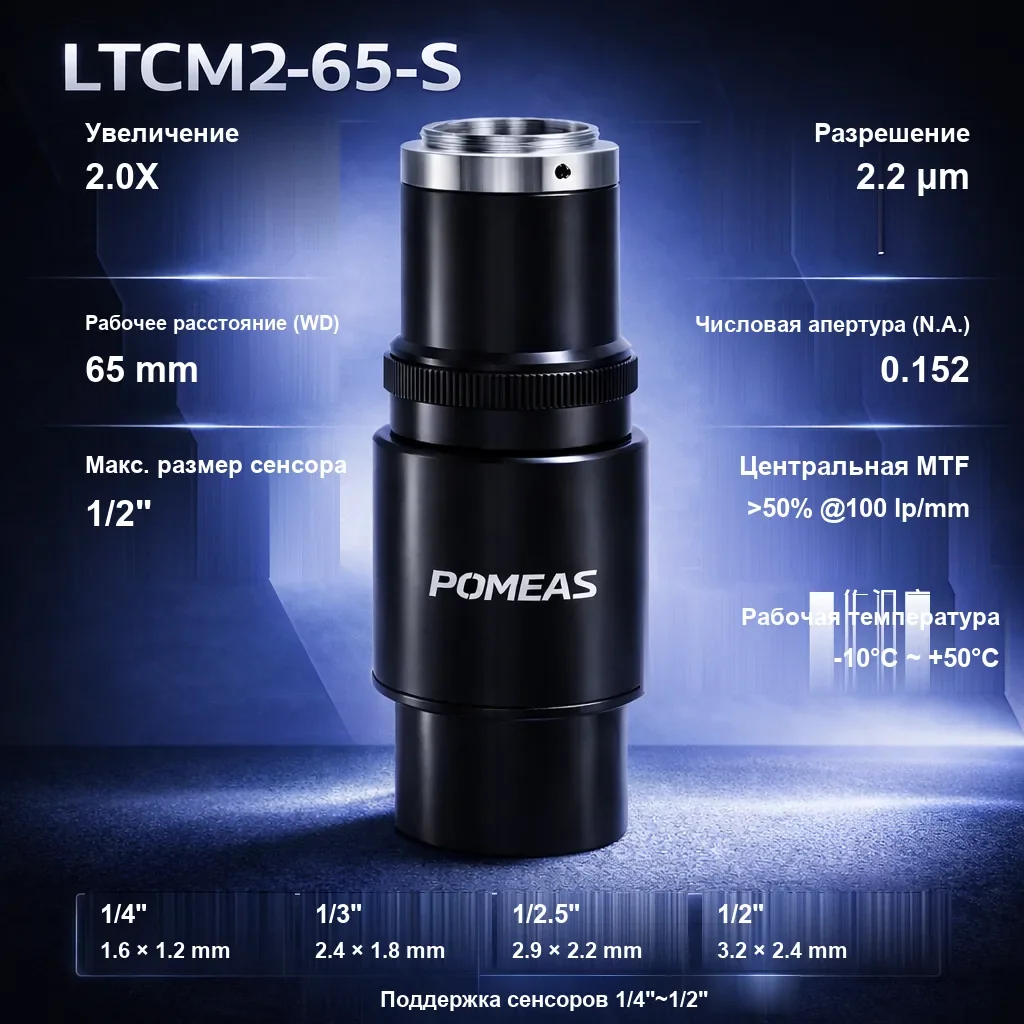

Технические характеристики
| Модель | PMS-LTCM2-65-S |
|---|---|
| Увеличение | 2.0X |
| Рабочее расстояние | 65mm |
| Разрешение | 2.2μm |
| NA (числовая апертура) | 0.152 |
| Центральная MTF | >50%@100lp/mm |
| Макс. размер сенсора | 1/2″ |
| Поле зрения (сенсор 1/4") | 1.6mm×1.2mm |
| Поле зрения (сенсор 1/3") | 2.4mm×1.8mm |
| 视场（1/2.5″） | 2.9mm×2.2mm |
| 视场（1/2″） | 3.2mm×2.4mm |
| Тип крепления | C-Mount |
| Рабочая температура | -10°C~+50°C |
Типичные применения
Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.
Выбор модели
Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.
Частые вопросы
Что такое телецентрический объектив и когда его применять?
Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.
Какой сенсор поддерживает эта модель?
Модель поддерживает сенсоры до 1/2". Перед окончательным выбором проверьте крепление и размер сенсора камеры.
Какая у него дисторсия?
Дисторсия TV этой модели составляет — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.
Можно ли заказать другое рабочее расстояние или крепление?
Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
