Коаксиальный телецентрический объектив высокого разрешения 2.0X, 65mm WD

Коаксиальный телецентрический объектив высокого разрешения 2.0X, 65mm WD

PMS-LTCM2-65C-S от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Разрешение 2.2 μm (регулируемое), телеце…

SKU:

Описание
Параметры
Файлы (0)

Описание продукта

PMS-LTCM2-65C-S от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Разрешение 2.2 μm (регулируемое), телецентричность объекта <0.016°; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление C-Mount, поддержка сенсоров до 1/2".

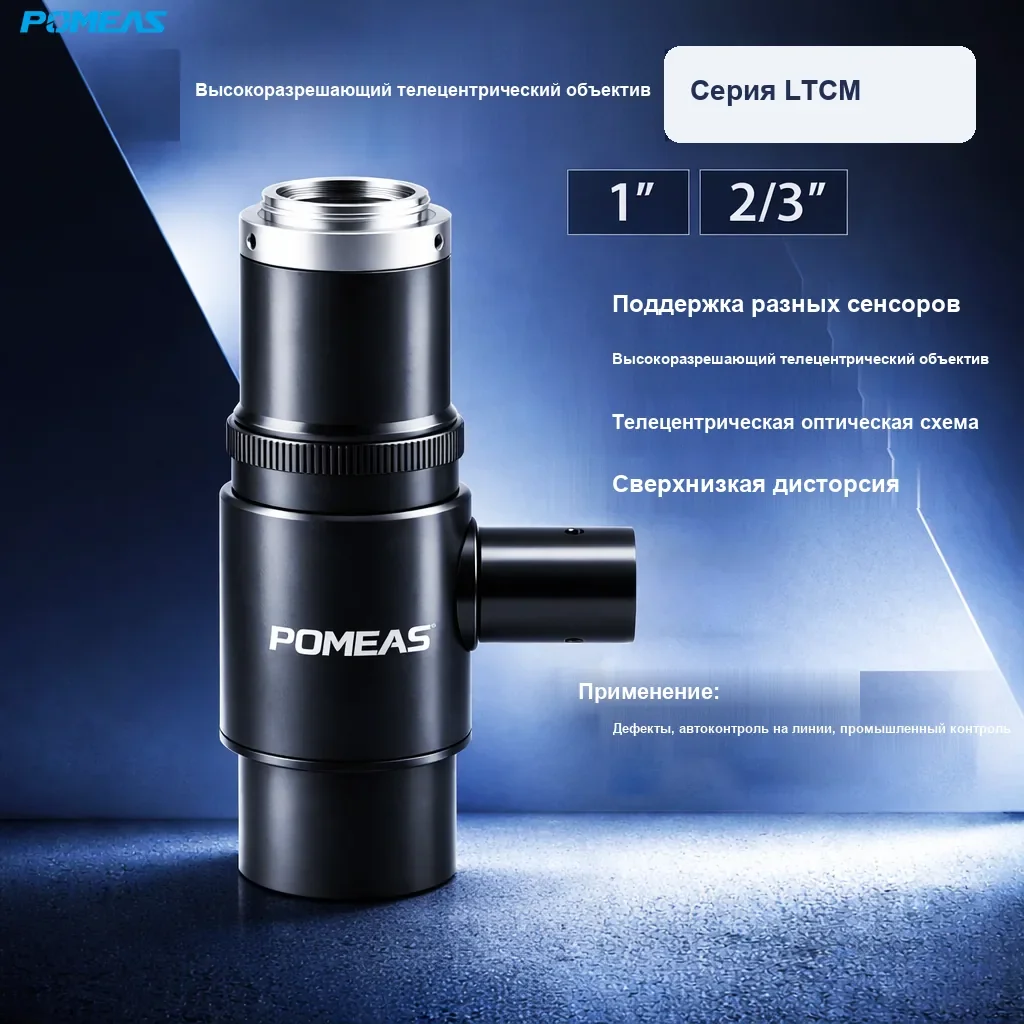

PMS-LTCM2-65C-S Коаксиальный телецентрический объектив высокого разрешения 2.0X, 65mm WD

Основные особенности

Коаксиальный телецентрический объектив 2.0X с регулируемыми NA, числом F и ГРИП.
Разрешение на стороне объекта 2.2 μm（可调） для контроля мелких деталей.
Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
Телецентричность объекта <0.016° и дисторсия TV 0.05% — геометрия метрологического уровня.
Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
Поддерживаемые сенсоры: 1/2". Возможна адаптация под задачу.

Технические характеристики

Модель	PMS-LTCM2-65C-S
Увеличение	2.0X
Рабочее расстояние	65mm
Разрешение	2.2μm (adj.)
Телецентричность объекта	<0.016°
Телецентричность изображения	<0.069°
Дисторсия TV	0.05%
Глубина резкости	0.13mm (adj.)
NA (числовая апертура)	0.152 (adj.)
Число F	F6.6 (adj.)
Центральная MTF	>50%@100lp/mm
Макс. размер сенсора	1/2″
Поле зрения (сенсор 1/4")	1.6mm×1.2mm
Поле зрения (сенсор 1/3")	2.4mm×1.8mm
视场（1/2.5″）	2.9mm×2.2mm
视场（1/2.3″）	3.1mm×2.3mm
视场（1/2″）	3.2mm×2.4mm
Подсветка	Coaxial
Тип крепления	C-Mount
Рабочая температура	-10°C~+50°C

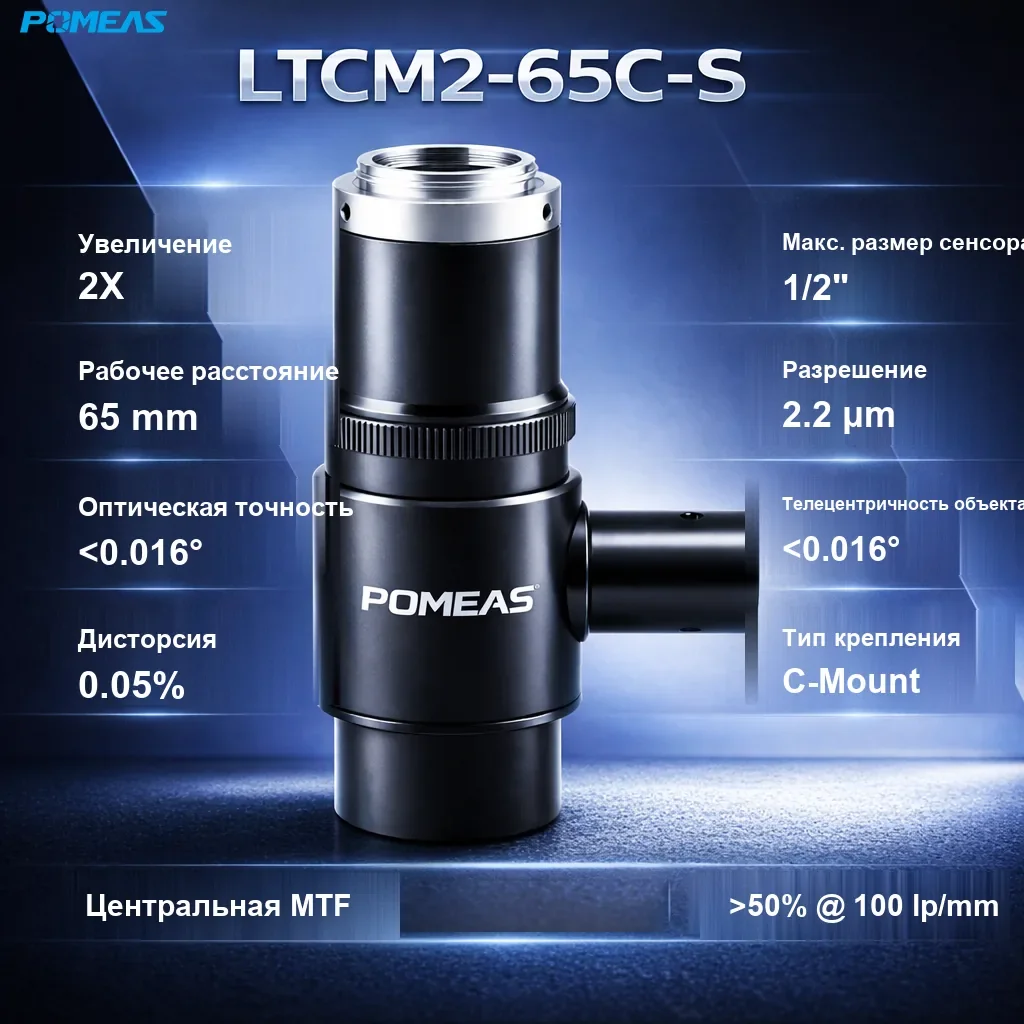

PMS-LTCM2-65C-S Коаксиальный телецентрический объектив высокого разрешения 2.0X, 65mm WD - Технические характеристики

Типичные применения

Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и когда его применять?

Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 1/2". Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какая у него дисторсия?

Дисторсия TV этой модели составляет 0.05% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
