Коаксиальный телецентрический объектив высокого разрешения 0.3X, 110mm WD

Коаксиальный телецентрический объектив высокого разрешения 0.3X, 110mm WD

PMS-LTCM03-110-C от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Разрешение 11.18 μm, глубина резкости 4…

SKU:

Описание
Параметры
Файлы (0)

Описание продукта

PMS-LTCM03-110-C от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Разрешение 11.18 μm, глубина резкости 4.44 mm; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление C-Mount, поддержка сенсоров до 2/3".

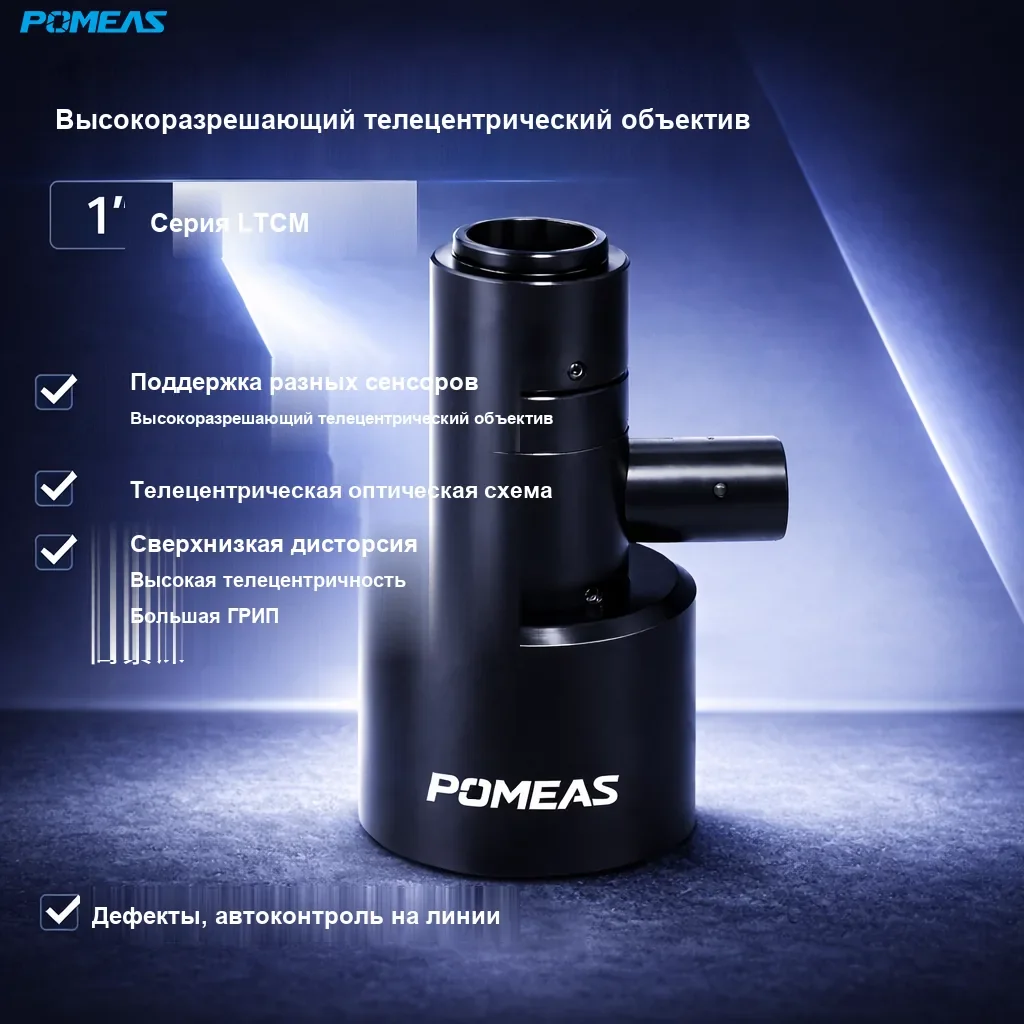

PMS-LTCM03-110-C Коаксиальный телецентрический объектив высокого разрешения 0.3X, 110mm WD

Основные особенности

Увеличение 0.3X с ГРИП 4.44 mm для контроля высоких или многоуровневых деталей.
Разрешение на стороне объекта 11.18 μm для контроля мелких деталей.
Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
Встроенный коаксиальный канал подсветки для равномерного освещения отражающих поверхностей.
Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
Поддерживаемые сенсоры: 2/3". Возможна адаптация под задачу.

Технические характеристики

Модель	PMS-LTCM03-110-C
Увеличение	0.3X
Рабочее расстояние	110mm
Разрешение	11.18μm
Глубина резкости	4.44mm
Дисторсия TV	0.01%
Макс. размер сенсора	2/3″
Подсветка	Coaxial
Тип крепления	C-Mount
Рабочая температура	-10°C~+50°C

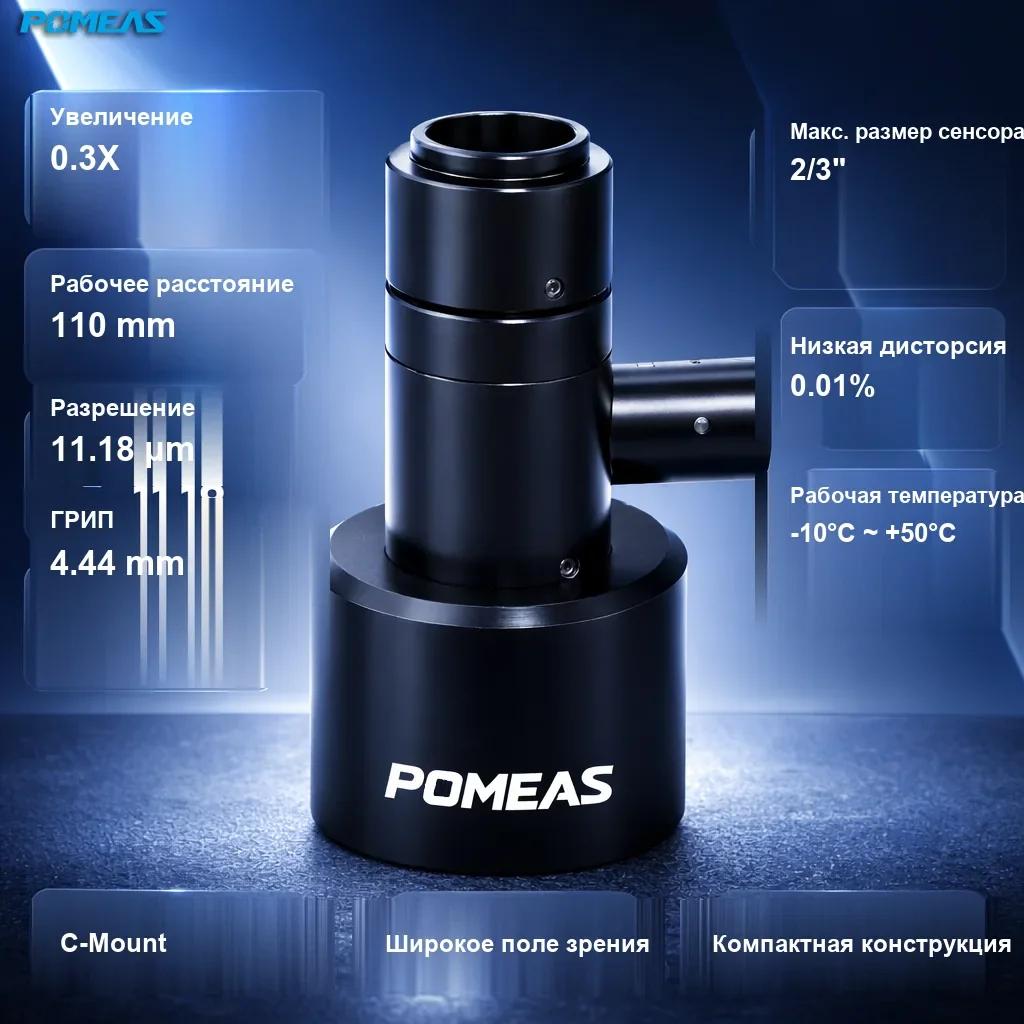

PMS-LTCM03-110-C Коаксиальный телецентрический объектив высокого разрешения 0.3X, 110mm WD - Технические характеристики

Типичные применения

Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и когда его применять?

Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 2/3". Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какая у него дисторсия?

Дисторсия TV этой модели составляет 0.01% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
