Телецентрический объектив высокого разрешения 0.37X, 150mm WD, регулируемая ГРИП

Описание продукта

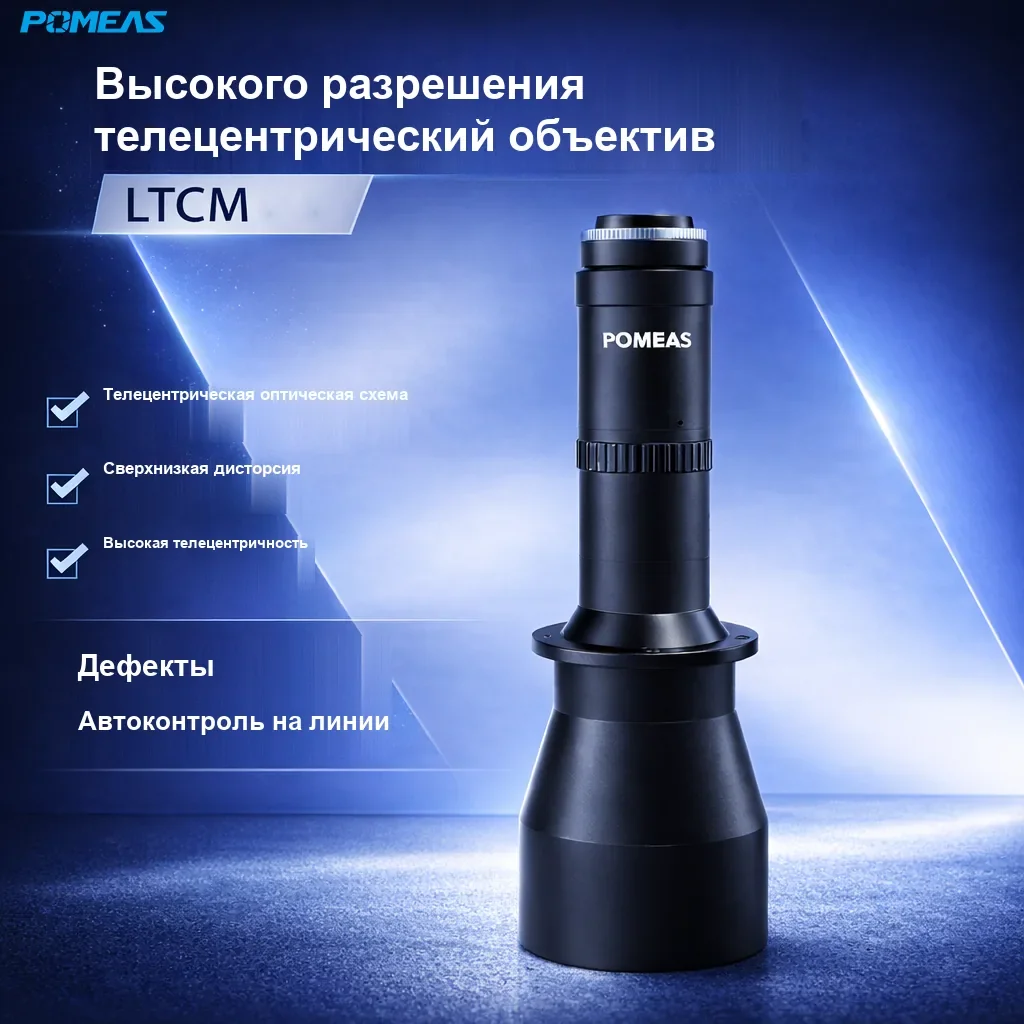

PMS-LTCM037-150S-P от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Регулируемая ГРИП до 3,6 mm, дисторсия TV всего 0.02%; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление C-Mount, поддержка сенсоров до 1.1".

Основные особенности

• Увеличение 0.37X, разрешение 11.18 μm при рабочем расстоянии 150 mm.
• Разрешение на стороне объекта 11.18 μm（可调） для контроля мелких деталей.
• Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
• Регулируемая ГРИП, NA 0.03 и поддержка сенсоров 1.1" для гибкого контроля.
• Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
• Поддерживаемые сенсоры: 1.1". Возможна адаптация под задачу.

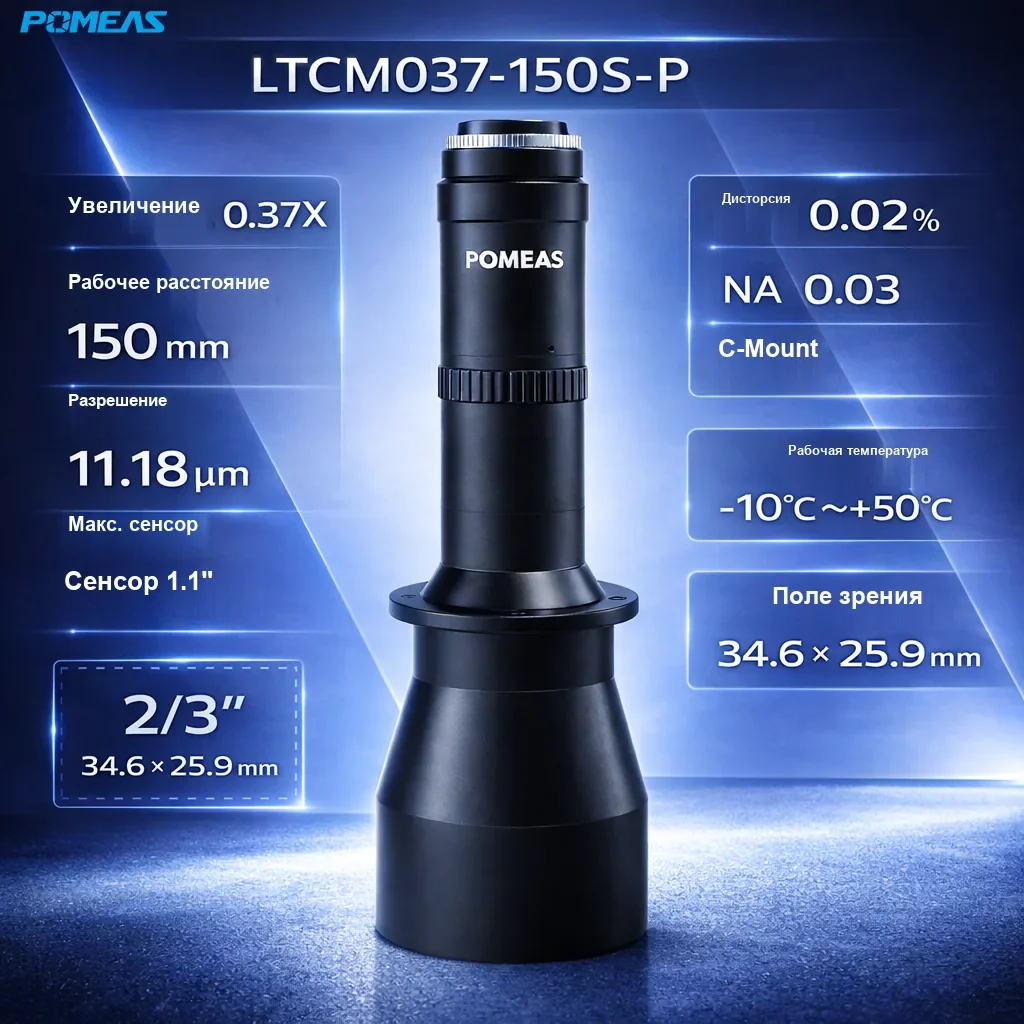

Технические характеристики

Типичные применения

Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и когда его применять?

Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 1.1". Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какая у него дисторсия?

Дисторсия TV этой модели составляет 0.02% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
