Коаксиальный телецентрический объектив высокого разрешения 1.2X, 110mm WD

Коаксиальный телецентрический объектив высокого разрешения 1.2X, 110mm WD

PMS-LTCM12-110C от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. С телецентричностью объекта лучше 0.02°…

SKU:

Описание
Параметры
Файлы (0)

Описание продукта

PMS-LTCM12-110C от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. С телецентричностью объекта лучше 0.02° и разрешением 6.71 μm; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление C-Mount, поддержка сенсоров до 2/3".

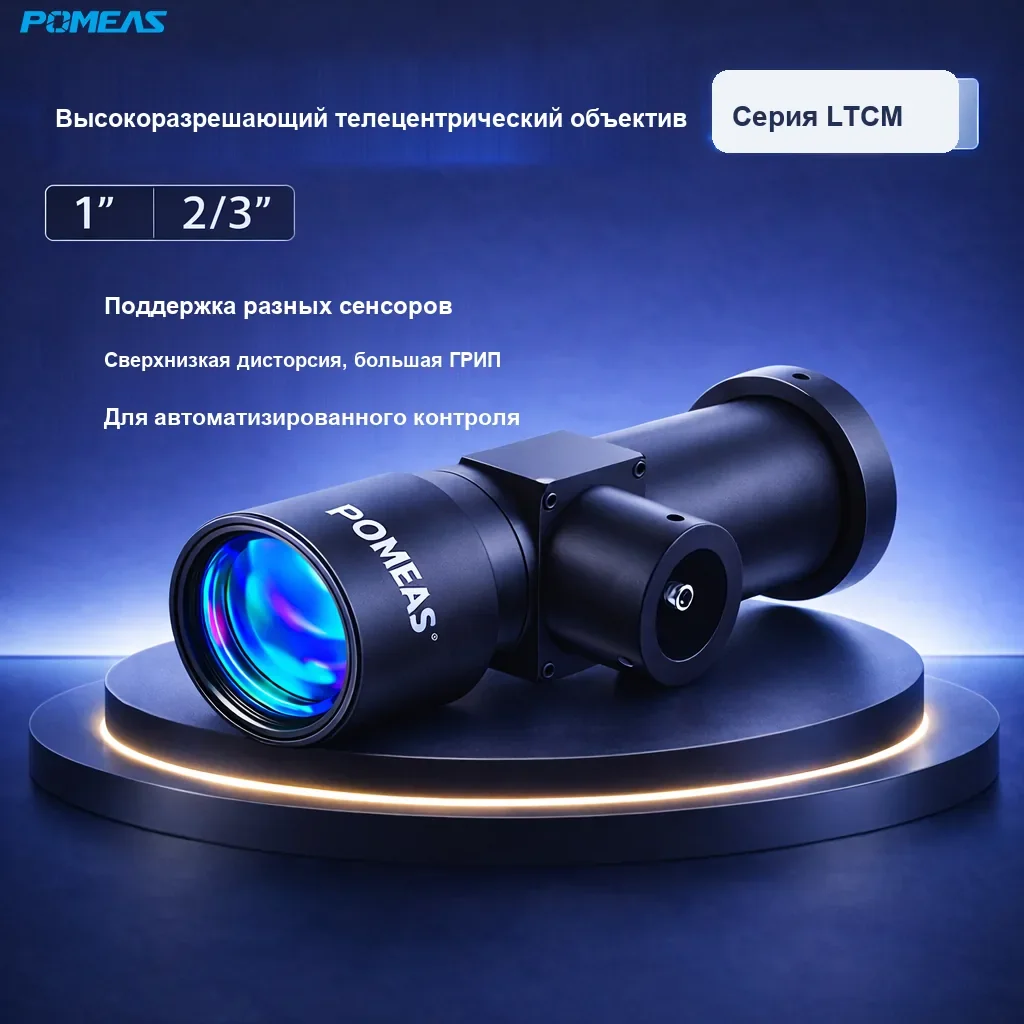

PMS-LTCM12-110C Коаксиальный телецентрический объектив высокого разрешения 1.2X, 110mm WD

Основные особенности

Увеличение 1.2X со встроенной коаксиальной подсветкой для высокоточных размерных измерений.
Разрешение на стороне объекта 6.71 μm для контроля мелких деталей.
Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
Дисторсия TV всего 0.01% и NA 0.05 — геометрия изображения метрологического уровня.
Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
Поддерживаемые сенсоры: 2/3". Возможна адаптация под задачу.

Технические характеристики

Модель	PMS-LTCM12-110C
Увеличение	1.2X
Рабочее расстояние	110mm
Разрешение	6.71μm
Телецентричность объекта	<0.02°
Дисторсия TV	0.01%
Глубина резкости	0.67mm
NA (числовая апертура)	0.05
Число F	12
Макс. размер сенсора	2/3″
Поле зрения (сенсор 2/3")	7.3mm×5.5mm
Диаметр	Φ30mm
Длина	118.95mm
Подсветка	Coaxial
Тип крепления	C-Mount
Рабочая температура	-10°C~+50°C

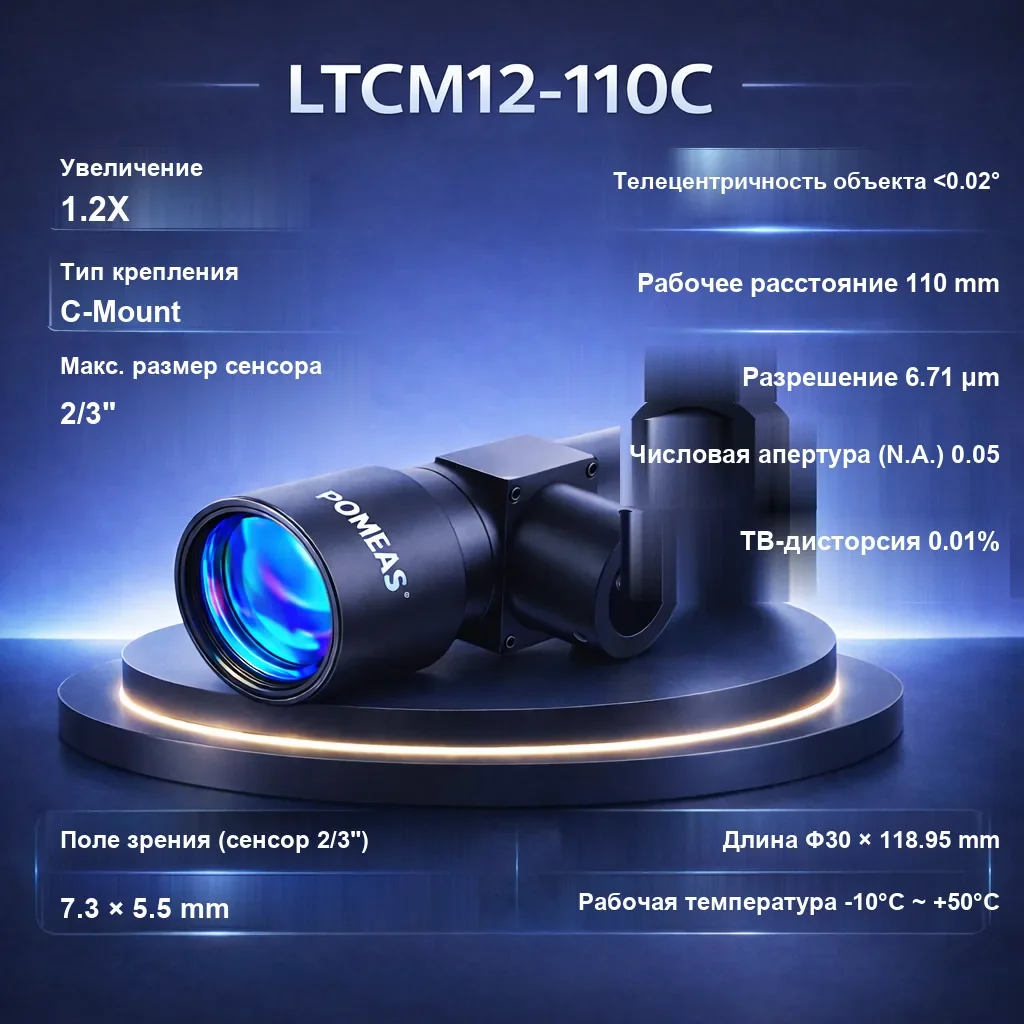

PMS-LTCM12-110C Коаксиальный телецентрический объектив высокого разрешения 1.2X, 110mm WD - Технические характеристики

Типичные применения

Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и когда его применять?

Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 2/3". Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какая у него дисторсия?

Дисторсия TV этой модели составляет 0.01% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
