100mm参考距离850nm大量程光谱共焦位移传感器

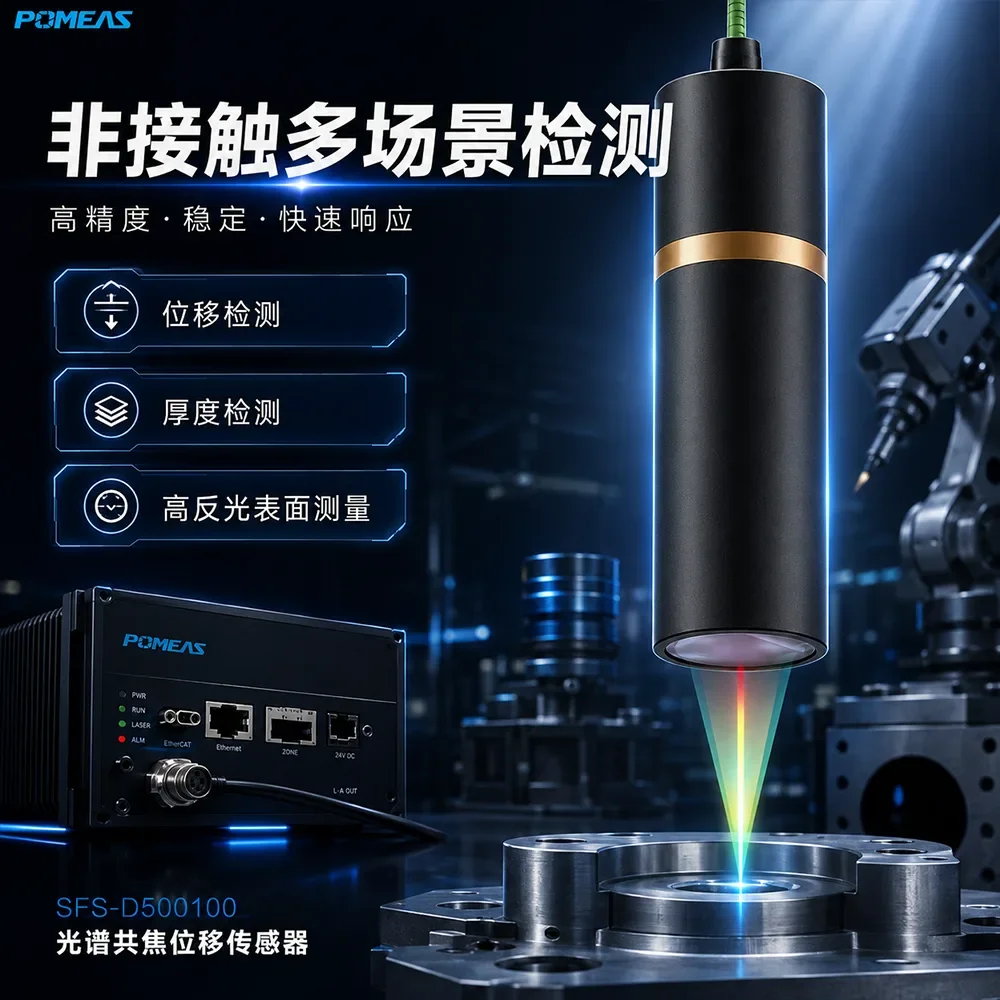

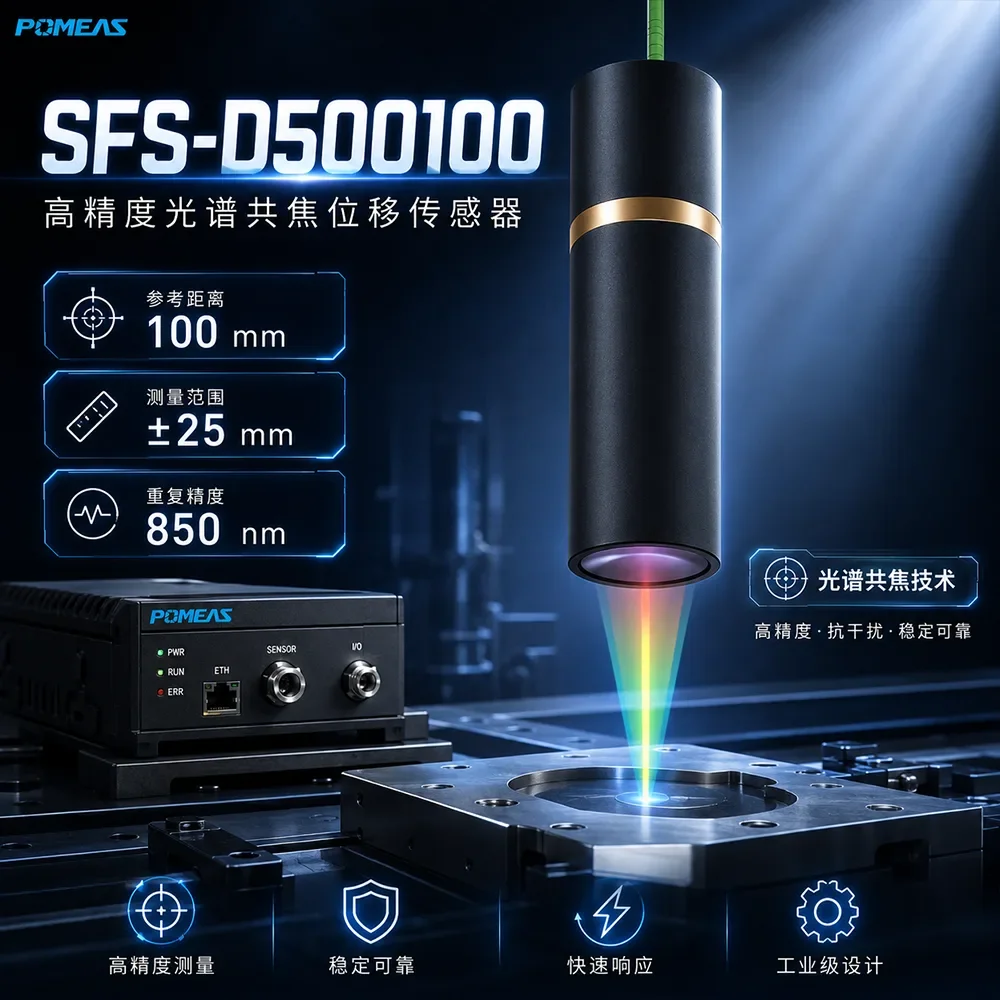

SFS-D500100 光谱共焦位移传感器，参考距离 100 mm，测量范围 ±25 mm，重复精度 850 nm，线性误差＜±5 μm，是 SFS 系列超大量程型号，适用于大行程非接触检测。
SKU:
产品介绍

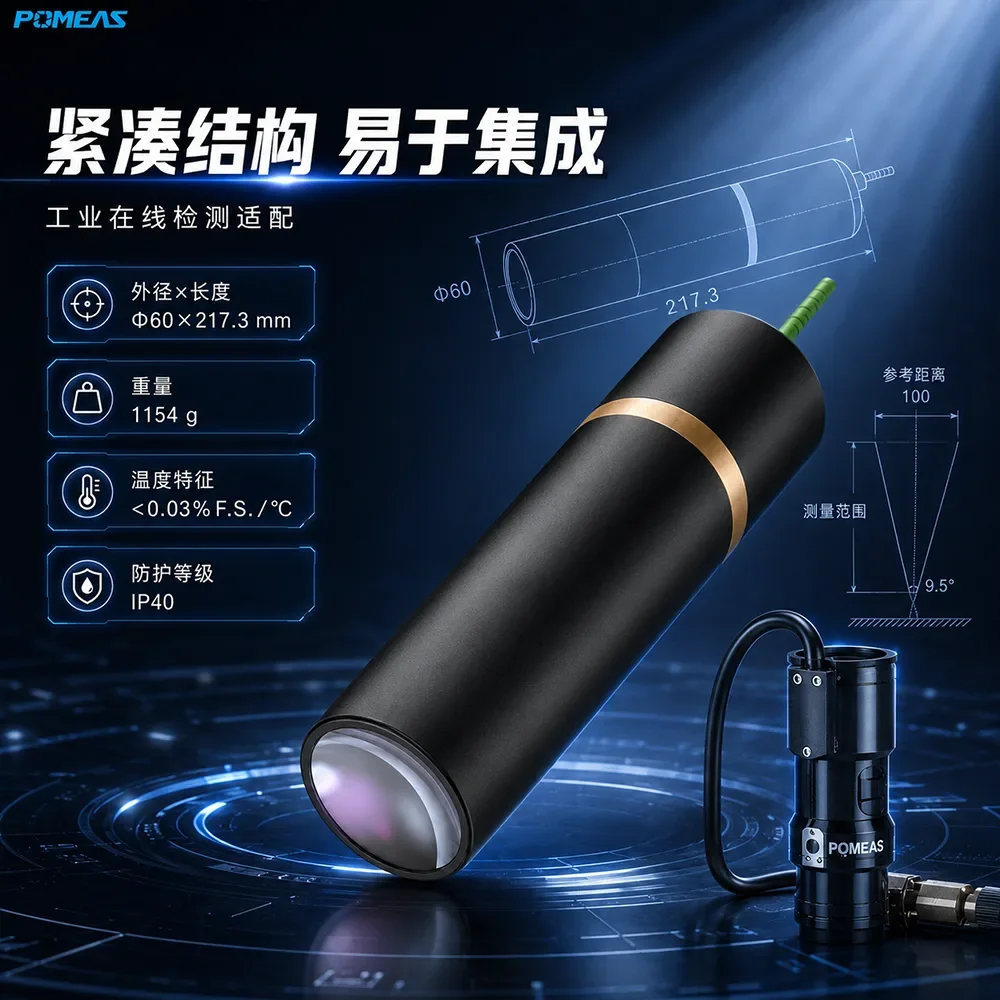

POMEAS SFS-D500100 是 SFS 系列的超大量程光谱共焦位移传感器，参考距离 100 mm，测量范围 ±25 mm，重复精度 850 nm，线性误差＜±5 μm。±25 mm 的超大量程覆盖大起伏被测面，100 mm 参考距离提供充足的装夹与运动空间；Φ60×217.3 mm 结构约 1154 g，适合固定工位安装。
主要特点

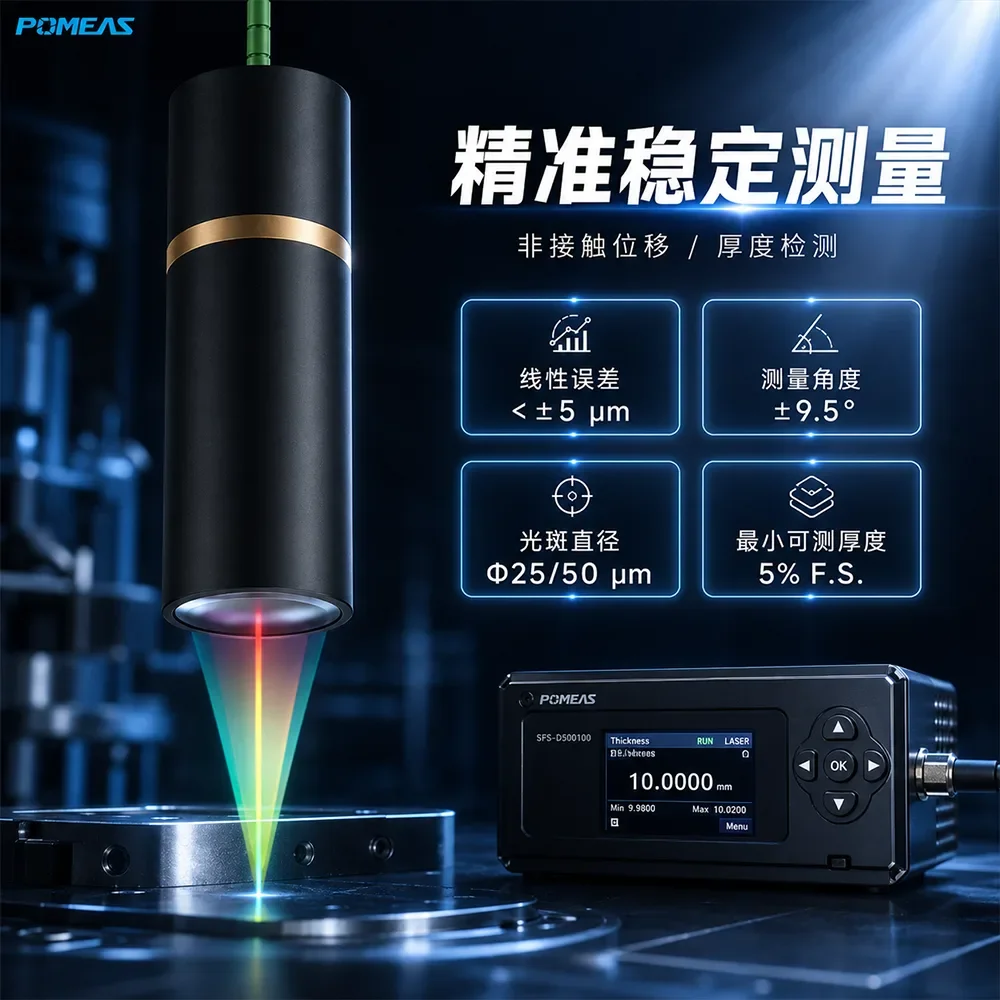

- 850 nm 重复精度，线性误差＜±5 μm
- ±25 mm 超大量程，总行程 50 mm
- 100 mm 参考距离，装夹空间充足
- Φ25/50 μm 光斑
- ±9.5° 测量角度
- 最小可测厚度 5% F.S.，支持透明材料
- IP40 防护
技术参数
| 产品型号 | SFS-D500100 |
|---|---|
| 参考距离 | 100 mm |
| 测量范围 | ±25 mm |
| 总测量行程 | 50 mm |
| 测量角度 | ±9.5° |
| 光斑直径 | Φ25/50 μm |
| 重复精度 | 850 nm |
| 线性误差 | ＜±5 μm |
| 外形尺寸 | Φ60×217.3 mm |
| 产品重量 | 1154 g |
| 最小可测厚度 | 5% F.S. |
| 温度特征 | ＜0.03% F.S./°C |
| 防护等级 | IP40 |
| 测量方式 | 非接触光学测量 |
| 品牌 | POMEAS |
应用领域

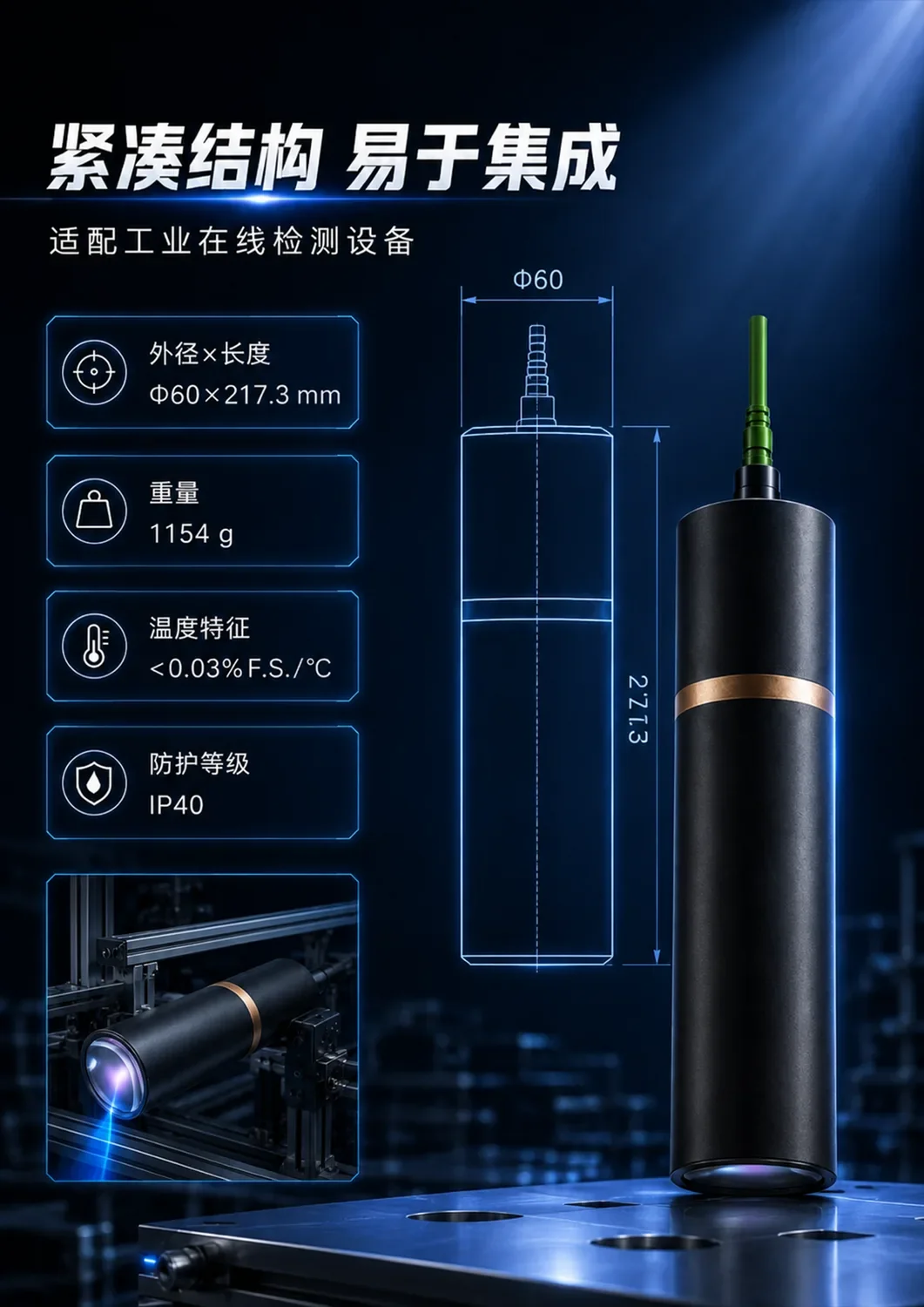

适用于超大量程位移与高度测量、大起伏表面轮廓检测、透明材料厚度测量、段差检测等需要超大行程的非接触测量场景。
常见问题
SFS-D500100 的量程有多大？
测量范围 ±25 mm（总行程 50 mm），是 SFS 系列中量程最大的型号之一，参考距离 100 mm。
重复精度是多少？
重复精度 850 nm，线性误差＜±5 μm。
适合哪些应用？
适合超大量程位移与高度测量、大起伏表面轮廓检测、透明材料厚度测量等超大行程场景。
