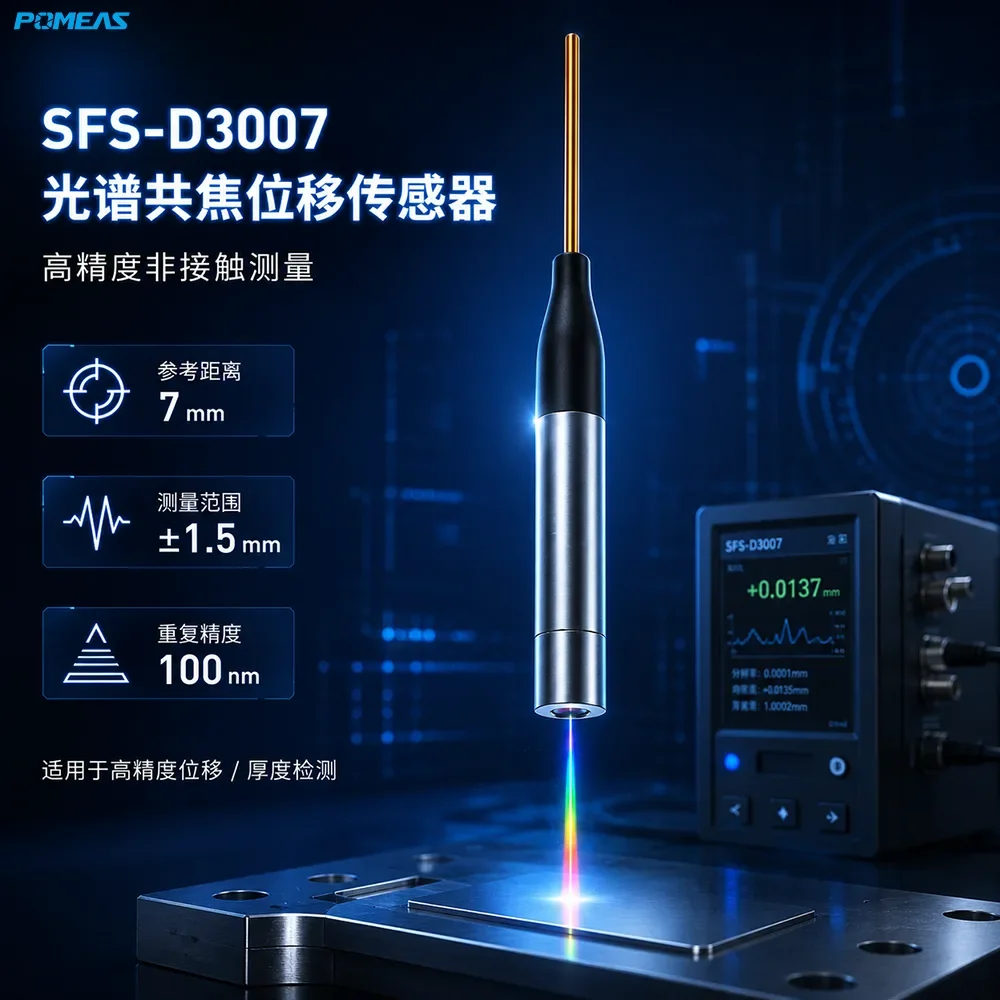

7mm参考距离100nm光谱共焦位移传感器
SFS-D3007 光谱共焦位移传感器，参考距离 7 mm，测量范围 ±1.5 mm，重复精度 100 nm，线性误差＜±0.6 μm，Φ8×65.7 mm 微型探头仅 23 g，适用于狭小空间的高精度非接触检测。
SKU:
产品介绍

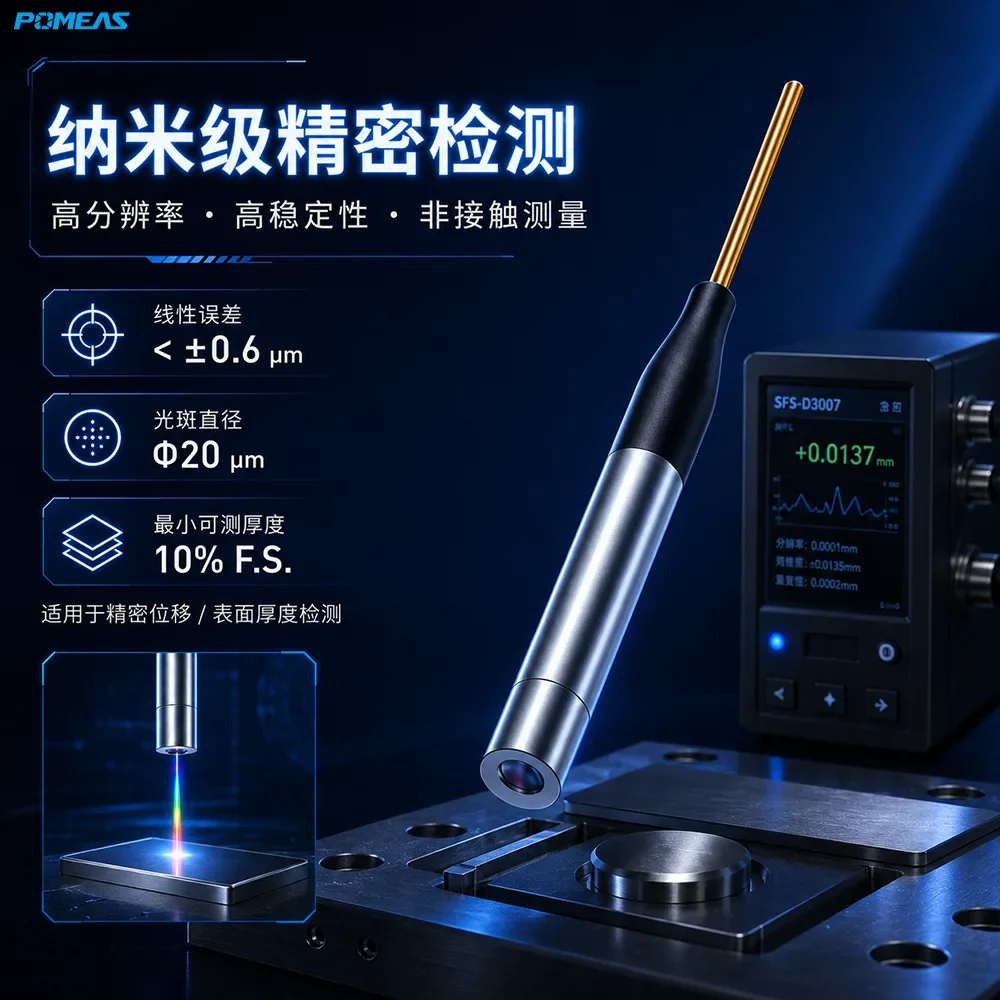

POMEAS SFS-D3007 是一款高精度微型光谱共焦位移传感器，参考距离 7 mm，测量范围 ±1.5 mm，重复精度 100 nm，线性误差＜±0.6 μm。Φ8×65.7 mm 微型探头与约 23 g 的重量，可深入窄槽与狭小空间，适合多探头密集安装；非接触光学测量适用于高反光、透明与柔软表面。
主要特点
- 100 nm 重复精度，线性误差＜±0.6 μm
- ±1.5 mm 测量范围，总行程 3 mm
- Φ8×65.7 mm 微型探头，仅 23 g
- Φ20 μm 光斑，±12.5° 测量角度
- 非接触测量，不损伤精密表面
- 最小可测厚度 10% F.S.，支持透明材料
- 温度特征≈0.05% F.S./°C，IP40 防护
技术参数
| 产品型号 | SFS-D3007 |
|---|---|
| 参考距离 | 7 mm |
| 测量范围 | ±1.5 mm |
| 总测量行程 | 3 mm |

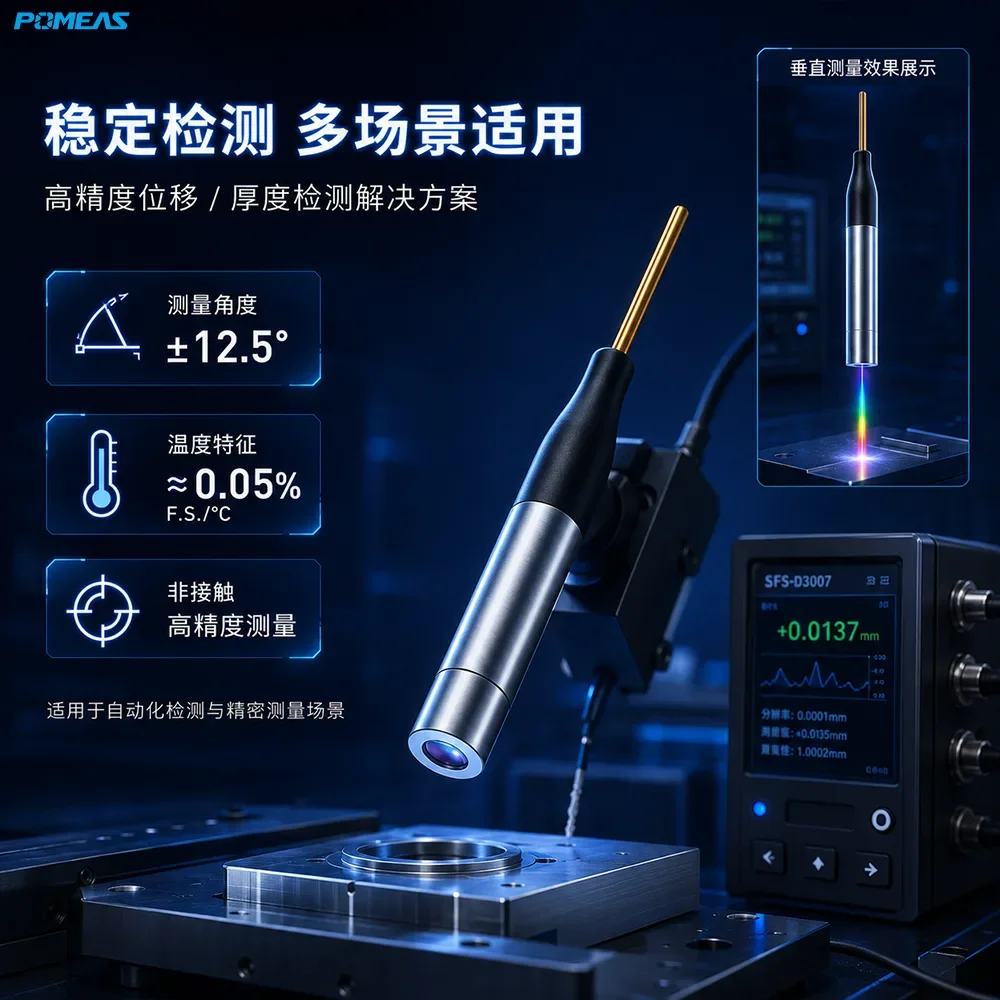

| 测量角度 | ±12.5° |
| 光斑直径 | Φ20 μm |
| 重复精度 | 100 nm |
| 线性误差 | ＜±0.6 μm |
| 外形尺寸 | Φ8×65.7 mm |
| 产品重量 | 23 g |
| 最小可测厚度 | 10% F.S. |
| 温度特征 | ≈0.05% F.S./°C |
| 防护等级 | IP40 |
| 测量方式 | 非接触光学测量 |
| 品牌 | POMEAS |
应用领域

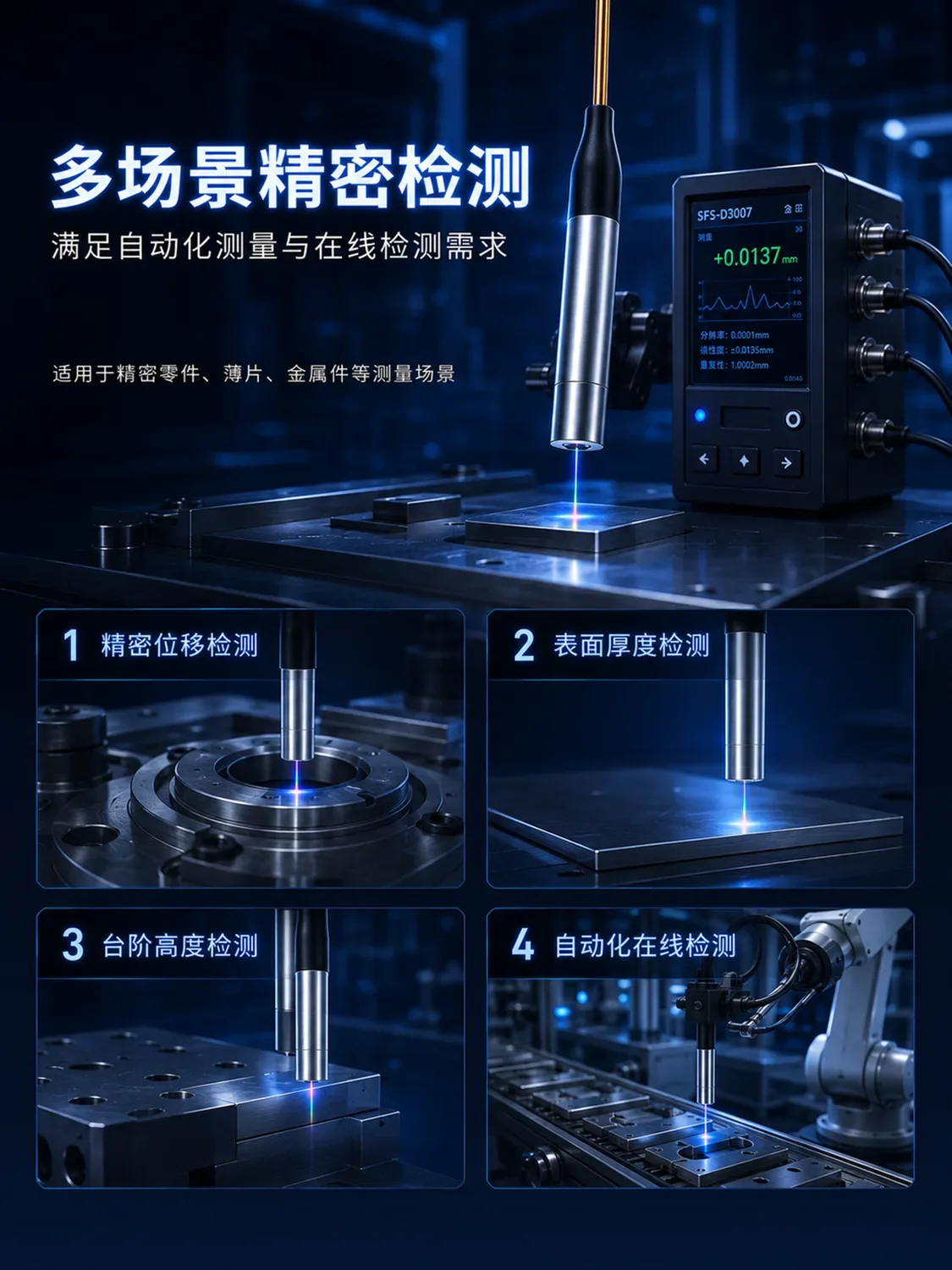

适用于电子元件共面度与段差检测、窄槽与孔洞内壁测量、透明材料厚度测量、精密位移与振动分析等安装空间受限的高精度检测场景。
常见问题
SFS-D3007 的探头尺寸是多少？

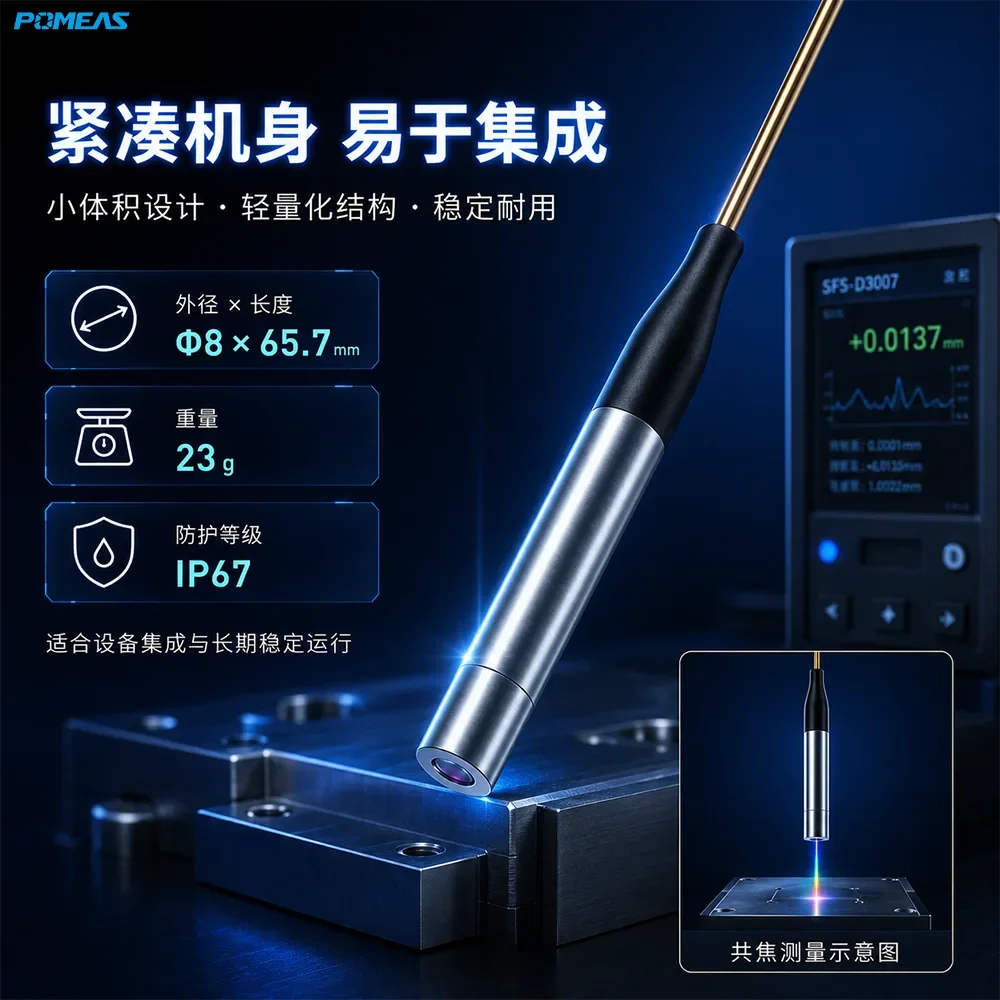

探头外径 Φ8 mm、长度 65.7 mm，重量约 23 g，微型设计可深入窄槽与狭小空间。
重复精度和量程是多少？
重复精度 100 nm，测量范围 ±1.5 mm（总行程 3 mm），线性误差＜±0.6 μm。
可以测量透明材料吗？
可以。光谱共焦原理可对透明材料上下表面分别聚焦，最小可测厚度 10% F.S.。
