变倍镜头搭配APO物镜：光学倍率、低倍暗角与工业检测应用指南

本文另有语言版本：English。

连续变倍镜头搭配 APO（复消色差）物镜，是工业显微成像覆盖「大视野总览 → 亚微米细节」的主流方案：一套光路，不换镜头即可跨越几十倍倍率跨度。本文说明组合倍率的计算方法、低倍率端出现暗角的原因，以及下单前必须确认的事项。

一、组合是怎么工作的

一套典型的 POMEAS 组合由三级光学构成：

变倍主体 × TV 镜管 × 前置物镜 = 总光学倍率。

例如 LZ-650104 电动变倍镜头覆盖 0.7×~4.5×（变倍比 6.5:1，工作距离 82±2mm，2/3″ 靶面）；LZL-12100 覆盖 0.58×~7.5×（变倍比 12.5:1，工作距离 77.4±2mm，远心光路设计）。前置 MPO 系列 APO 物镜提供固定倍率档：

数据来自 POMEAS MPO 物镜规格书。注意：工作距离不随倍率单调变化——5× 物镜的 WD 最长（45mm），50× 反而为 20.5mm。

按 1× 镜管折算的组合倍率示例（乘法推算值）：

• 6.5X 变倍 + 2× APO → 1.4×~9×
• 6.5X 变倍 + 5× APO → 3.5×~22.5×
• 12.5X 变倍 + 10× APO → 5.8×~75×

提醒：POMEAS 规格资料尚未发布「变倍+APO」组合参数表（MTF、视场、暗角），上述组合值在取得你所组合的验证数据前，一律按估算对待。

二、光学倍率、显示倍率、光学分辨率——三个不同的数字

• 光学倍率：传感器上像与物的尺寸之比，= 变倍倍率 × 镜管倍率 × 物镜倍率。选型、报价、图纸一律使用这个数。
• 显示倍率 = 光学倍率 ×（显示器尺寸 ÷ 传感器尺寸）。同一个 5× 光学像在 27 寸屏上比在传感器上「大」得多，但光学系统没有任何变化。报价与选型禁止使用显示倍率。
• 光学分辨率：镜头能分辨的最小物方特征（μm），受数值孔径限制（分辨率 ≈ 0.61λ/NA，λ≈0.55μm），实际使用中还受相机像元投影到物面的尺寸（像元 ÷ 总倍率）限制。以 3.45μm 像元的 2/3″ 相机为例：9× 时像元限制约 0.38μm，优于 2× 物镜 5μm 的光学标称——高倍端瓶颈在光学不在相机；低倍端则相反，瓶颈在光学。

实用原则：先按必须分辨的特征尺寸选物镜 NA，再用变倍范围取景，顺序不要颠倒。

三、视野：两行算完

FOV = 传感器尺寸 ÷ 总倍率。以 2/3″ 传感器（8.8×6.6mm）为例：

• 6.5X 变倍 + 2× APO，1.4× 时 → 6.3×4.7 mm
• 同一组合 9× 时 → 0.98×0.73 mm
• 6.5X 变倍 + 5× APO，22.5× 时 → 0.39×0.29 mm

同一份规格书的自洽性可作规划参考：MPO 物镜标称视场（Φ12 → Φ0.48mm）恰好等于参考 FN24 ÷ 倍率，五档全部吻合。

四、低倍率暗角：实测数据说明什么

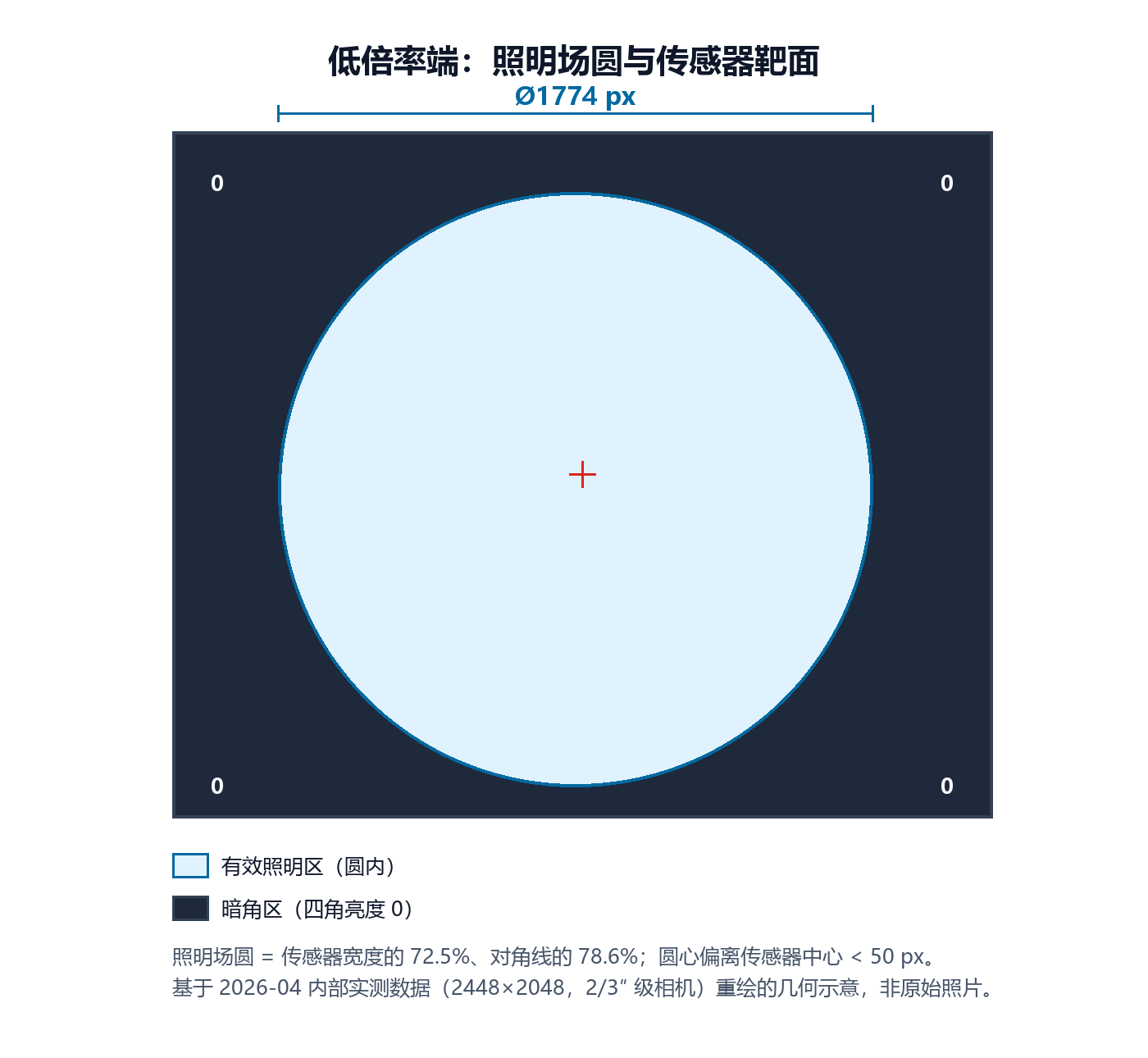

低倍率端实测（普密斯内部测试，2026 年 4 月）：照明视场收缩为直径 1774 像素的清晰圆——约为 2/3″ 传感器宽度的 72.5%、对角线的 78.6%——四角完全无光。原始图未标注倍率。

同一样品提高倍率后：四角恢复亮度，硬性场圆边界消失，四角与中心亮度差从 −100% 收窄至约 −82%。

内部实测（2026 年 4 月，2448×2048，2/3″ 级相机）对该现象做了定量：

• 低倍率端：照明视场形成一个直径 1774 像素的圆——约为传感器宽度的 72%、对角线的 79%，圆心距传感器中心不足 50 像素；四角亮度实测为 0。
• 同一样品调高倍率后：四角恢复亮度，硬性圆边界消失；四角与中心亮度差从 −100% 收窄到约 −82%。

换言之：变倍系统的暗角集中在低倍率端——低倍端视场最大，相对可用像圆最容易超出。这与厂家选型表的官方标注一致：选型表用括号精确标出「实际使用时在该倍率下会有暗角」的格子，全部集中在低倍端——例如 2/3″ 传感器配 0.5× 转接器时，0.25×~0.75× 广角附加镜一档全部有暗角标记。

两点提醒。第一，这不等于「所有 APO 物镜都有同样暗角」：官方暗角标记目前只覆盖 0.25×~2× 附加镜范围，「变倍+APO」组合表尚未发布；任何「2X 以上暗角减轻/消失」的说法，只能用于经过实际验证的组合。第二，暗角在一定程度上是「接受度」问题：总览类任务对角部略暗往往可接受，光度测量类任务不可接受——下单前必须与客户确认是否接受暗角。

五、下单前必须确认的 5 件事

1. 暗角接受标准：角部信息是否要用？请厂商提供你工作倍率下的实拍样图；
2. 靶面与像圆匹配：靶面越大需要的镜管倍率越高——4K 系列官方表：1″ 靶面需 ≥1× 镜管、φ32mm 需 2× 镜管；
3. 工作距离预算：APO 物镜前端距样品 20~45mm，需预留夹具空间；
4. 照明方式：同轴/环形光经物镜后的表现需用你的样品实测；
5. 验证数据：按你确切的「变倍+镜管+物镜+相机」组合索取 FOV/暗角数据表。

六、工业应用选型

相关阅读：电动变倍镜头选型与集成指南深入对比了变倍主体家族、RS-232 控制方式与设备集成要点。

深入阅读：低倍率四角发黑的成因与消除 · APO 与平场消色差、消色差物镜的区别 · 总倍率与视野计算实例 · 靶面与像圆匹配 · 半导体与晶圆检测应用 · 组合选型五步法

需要按你的传感器、特征尺寸与工作距离匹配「变倍主体+镜管+APO 物镜」组合？联系普密斯获取选型建议与组合验证数据。
