当机器视觉系统需要检测一个并非完全平整的零件时,第一种抱怨通常是相同的:"中心清晰,但边缘或背景发虚。"工程师往往归咎于镜头分辨率,但真正的限制常常是景深(DOF)——在某一对焦设定下,物方空间中看起来足够清晰的那段轴向范围。
本文介绍一个真实的 POMEAS 客户案例。客户最初采用一种镜头配置,随后改用另一种配置,希望在小型精密零件上获得更大的合焦区域。我们将说明实际改变了什么、没有改变什么,以及如何在不靠猜测的情况下做出类似决策。
案例概览
- 原始配置:POMEAS LZ-63100D6 档位变倍镜头 + LZ-62010A 1X MINI TV 镜管 + LZ-66105 0.5X 附加镜
- 优化配置:POMEAS LZ-650100DS9 6.5X 连续变倍镜头 + 0.5X TV 镜管 + 1X 附加镜
- 测试对象:小型四端子片式元件

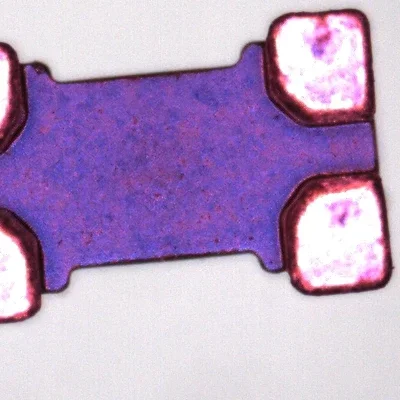

- 关键结果:最终的图像组显示出明显更宽的合焦区域(案例图 4)
机器视觉图像中的模糊可能来自三个不同的来源。把它们当作同一个问题来处理,就会采取错误的解决方式。
每个镜头都有一个完全合焦的物平面。离开该平面后,图像会逐渐变虚。最近与最远可接受清晰的物平面之间的距离就是景深。如果零件的高度变化超过景深,那么无论镜头多好,有些区域都会模糊。
镜头可能会使视场中心与边缘在不同物距处合焦。这就是场曲,而不是景深。缩小光圈并不能完全校正它;解决办法是更好的光学设计、正确的装调,或者接受一个更小的感兴趣区域。
过曝的金属表面、眩光或低对比度,即使处于合焦状态,也可能让细节"消失"。在样本图像中,可焊端子明亮且反光;如果照明角度或强度不当,边缘看起来会发白,而不是离焦。
要点:在更换光学件之前,先确认模糊是否真的与对焦有关。一个快捷方法是对模糊区域重新对焦。如果它变清晰,而先前清晰的区域变模糊,那么问题就是景深,而不是分辨率。
在大多数成像系统中,较小的光圈(较大的 f-number)会带来更大的景深,而较大的光圈则会带来更浅的景深。这是因为较小的光圈减小了来自每个物点的光线锥角,因此离焦模糊圆在焦平面两侧增长得更慢。
然而,存在两个实际限制:
因此,对于工业检测而言,目标并不是"尽可能最小的光圈",而是在保持所需分辨率的同时给出足够景深的光圈。POMEAS 6.5X 变倍镜头系列采用手动或电动光圈,可以针对这一权衡精确调节光圈。
景深随倍率增大而变小。原因在于几何关系:在更高倍率下,沿光轴相同的物理距离会映射为图像传感器上更大的距离,因此它离开合焦区域的速度更快。
POMEAS LZ-63100D6 6.5X 档位变倍镜头清晰地说明了这一关系。根据 POMEAS 数据手册,在 0.7X 时景深约为 1.9 mm,而在 4.5X 时下降到约 0.1 mm。高度变化为 0.5 mm 的零件在 0.7X 时可能完全合焦,但在 4.5X 时只能部分合焦。
| 光学倍率 | 约景深(mm) | 备注 |
|---|---|---|
| 0.7X | ~1.9 | 最低倍率,景深和视场最大 |
| 1.0X | ~0.95 | |
| 2.0X | ~0.29 | |
| 3.0X | ~0.16 | |
| 4.5X | ~0.10 | 最高倍率,景深最浅 |
这就是变倍镜头的用处:当你需要看较大区域时,使用低倍率以获得景深;当你需要看微小缺陷时,放大并接受较小的景深。如果你需要同时兼顾两者,就必须增加 Z 轴运动、自动对焦或多焦面采集。
原始配置和优化配置都包含一个 TV 镜管和一个附加镜,但倍率被互换了。在将任何景深变化归因于某一项之前,理解每个组件的作用至关重要。
TV 镜管位于镜头后端与相机传感器之间。它的主要作用是:
附加镜安装在变倍主体的物方。它的主要作用是:
| 组件 | 原始 | 优化后 | 光学效果 |
|---|---|---|---|
| 主镜头 | LZ-63100D6 6.5X 档位变倍镜头 | POMEAS LZ-650100DS9 6.5X 连续变倍镜头 | 不同的变倍主体,可能具有不同的数值孔径(NA)和光圈控制 |
| TV 镜管 | LZ-62010A 1X MINI TV 镜管 | 0.5X TV 镜管 | 改变传感器侧倍率 / 像比例 |
| 附加镜 | LZ-66105 0.5X 附加镜 | 1X 附加镜 | 改变物方工作距离和基础系统倍率 |
由于主镜头、TV 镜管和附加镜同时发生了变化,最终的景深改善不能归功于任何单一改变。0.5X TV 镜管并不会"创造"景深;它改变的是系统倍率,从而间接改变了有多少物方高度能够落入景深之内。同样,从 0.5X 附加镜换成 1X 附加镜会改变物方倍率和工作距离。整个组合系统必须作为一个整体来评估。
下面四张图像由客户在项目过程中提供。它们展示了同一类型的小型四端子元件在不同光学设置下的成像效果。
我们可以观察到:
我们无法断言:

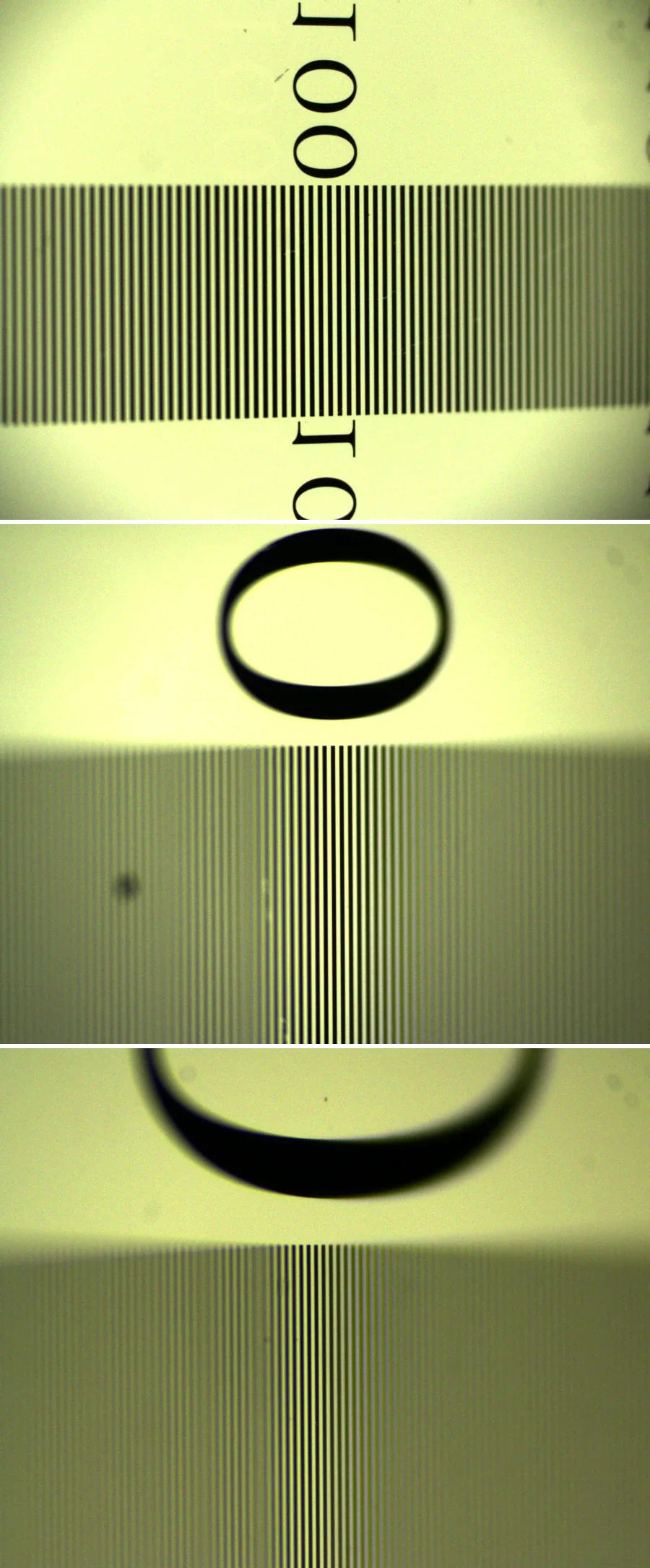

还有一个更直接的验证方式:把一块线对靶(line-pair target)放进视场拍摄。靶面是一个平面,因此在同一张照片里,从中央清晰带到上下模糊带的过渡位置,反映的就是这套光学配置在该倍率下的可用景深。
可以观察到:
不能断言:
当零件出现清晰度不一的情况时,使用以下决策流程:
重要提示:增加更多光线并不会改变光学景深。它只是让你能够在不引入噪声的情况下把光圈收得更小。真正的景深由倍率、光圈和可接受的模糊判据共同决定。
对于与本案例类似的零件,在选择镜头之前应收集以下参数:
对于小型电子零件的 6.5X 检测,POMEAS LZ-650100DS9 6.5X 连续变倍镜头覆盖 0.7X–4.5X,工作距离约为 87 mm。对于更大的零件或需要更灵活的工作距离,12.5X 连续变倍镜头提供了更宽的倍率范围。对于全自动化工位,带微调的电动 6.5X 变倍镜头可让您从软件中设定变倍和对焦位置。
如果零件高度变化剧烈且视场较大,远心镜头可能是比把变倍镜头推到景深极限更好的长期解决方案。
是的,直到衍射极限为止。超过某个 f-number 后,衍射会使精细细节变虚,因此有效分辨率下降。最佳光圈是在不丢失你需要看到的最小特征的前提下,满足景深目标的那一个。
不会直接提高。0.5X TV 镜管降低了传感器侧倍率,这可能使最终像比例变小。如果物方光学件保持不变,相同的物理景深会分布在更少的传感器像元上,因此表观景深可能看起来更大。但物方景深本身并没有增加;这是一种倍率效应。
在更高倍率下,沿光轴相同的物理距离会映射为传感器上更大的距离,因此它离开合焦区域的速度更快。例如,POMEAS LZ-63100D6 的景深从 0.7X 时的约 1.9 mm 下降到 4.5X 时的约 0.1 mm。
这取决于高度变化和倍率。在低倍率下,景深更大,多高度零件更容易检测。在高倍率下,只有一个薄层处于合焦状态;你可能需要自动对焦或 Z 轴运动。
更亮的照明让你能够在不提高曝光时间或增益的情况下使用更小的光圈。照明本身并不改变光学景深;它使光圈调节成为可能,而正是光圈调节改变了景深。
景深是在某一对焦设定下可接受清晰的那段轴向范围。图像清晰度是合焦平面内精细细节的对比度。一个镜头可能很清晰但景深很浅,也可能景深很大但清晰度一般。
当零件高度在每次检测之间或在视场内的不同位置之间变化,而你无法容忍极小光圈带来的分辨率损失时,应使用自动对焦。电动 Z 轴或自动对焦显微系统会在每个点捕获最佳焦平面,而不是试图把一切都塞进一个景深里。
工业变倍镜头的景深不是由单一参数控制的。它是倍率、光圈、TV 镜管倍率、附加镜、相机像元尺寸和可接受模糊判据共同作用的结果。在该客户案例中,从原始配置改为由匹配的 0.5X TV 镜管和 1X 附加镜组成的 POMEAS LZ-650100DS9 6.5X 连续变倍系统,产生了明显更宽的合焦区域。这一改善来自完整的光学组合,而非某一项单独调整。
在购买或更换镜头之前,先测量零件高度变化和所需特征尺寸,然后选择仍能分辨目标的最低倍率和光圈。如果几何条件过于苛刻,就用自动对焦、Z 轴运动或远心设计与变倍镜头配合使用。
相关阅读:机器视觉镜头景深不够怎么办:光圈、倍率与工作距离排查、变倍镜头选型参数、连续变倍镜头选型:倍率、视场与工作距离。
