机器视觉电动连续变倍镜头

产品介绍

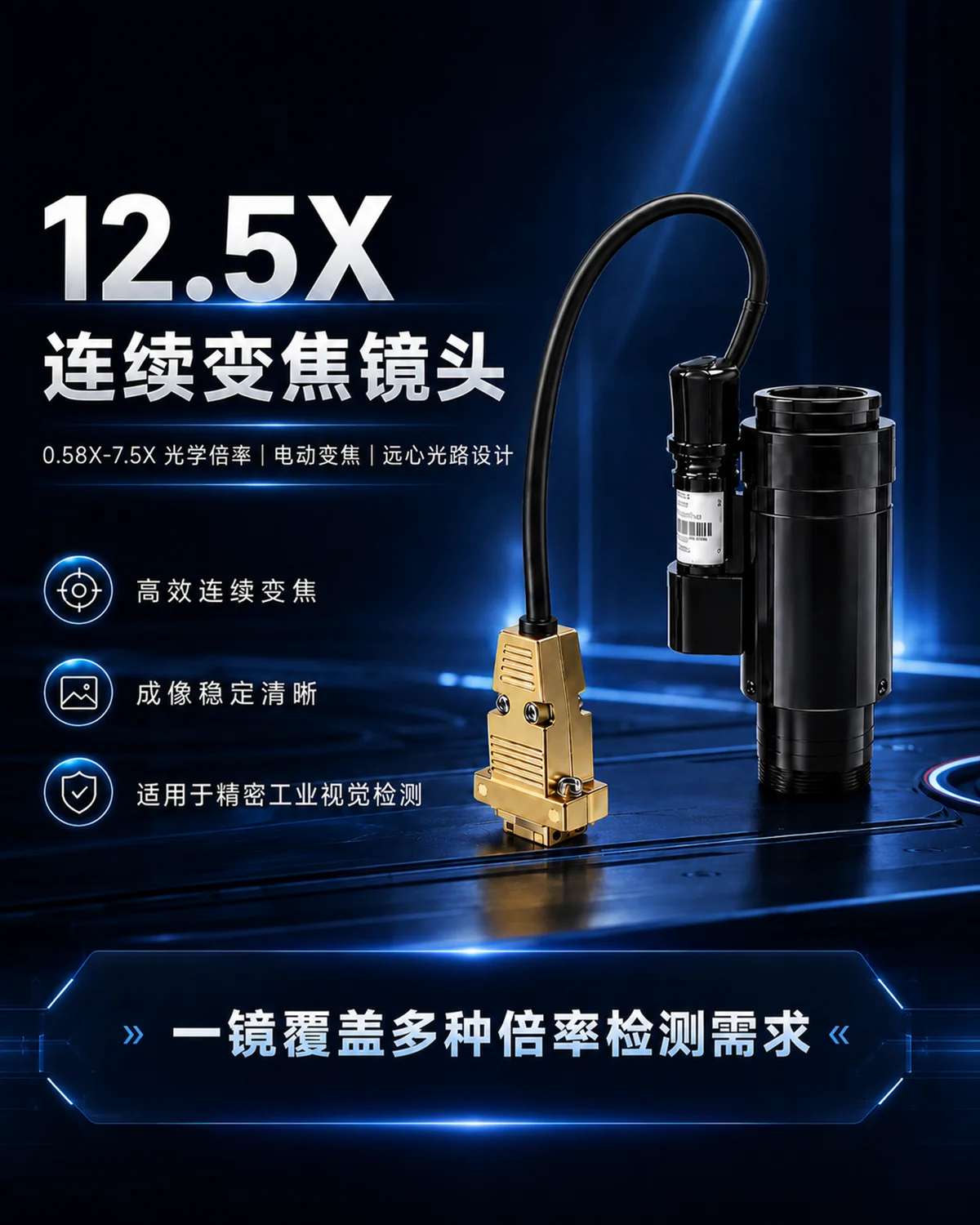

POMEAS远心电动连续变倍镜头是一款面向工业机器视觉、自动化检测和精密成像应用的 变倍光学镜头。 产品采用 远心光路设计， 提供0.58X–7.5X光学倍率和12.5:1大变倍比，可在较大视野定位与局部细节观察之间灵活切换，减少检测不同尺寸产品时频繁更换镜头的需求。

镜头兼容最大 2/3英寸工业相机， 采用标准C型接口，工作距离为77.4±2mm。产品具有高分辨率、低畸变、高数值孔径和结构紧凑等特点，便于集成到自动化检测设备、视觉定位系统和精密观察平台中，适用于半导体、电子元件、自动化及电子通信等行业。

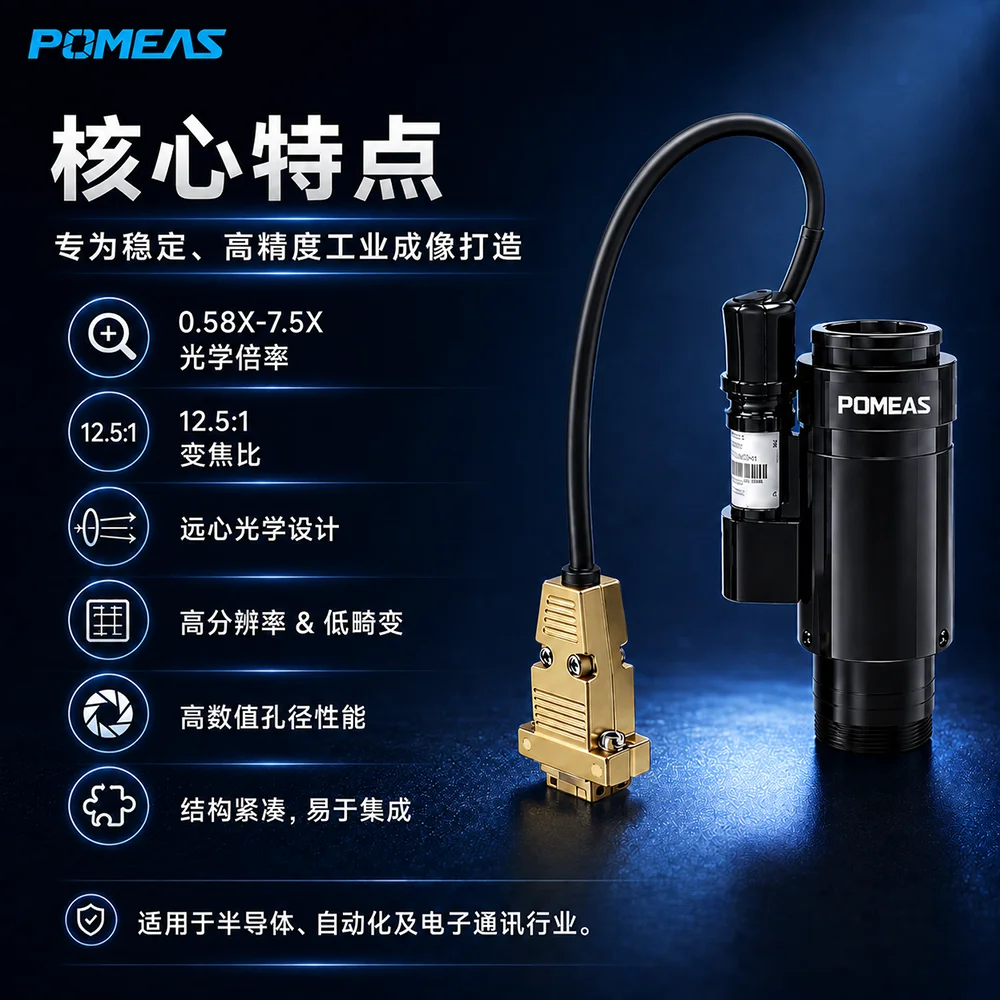

主要特点

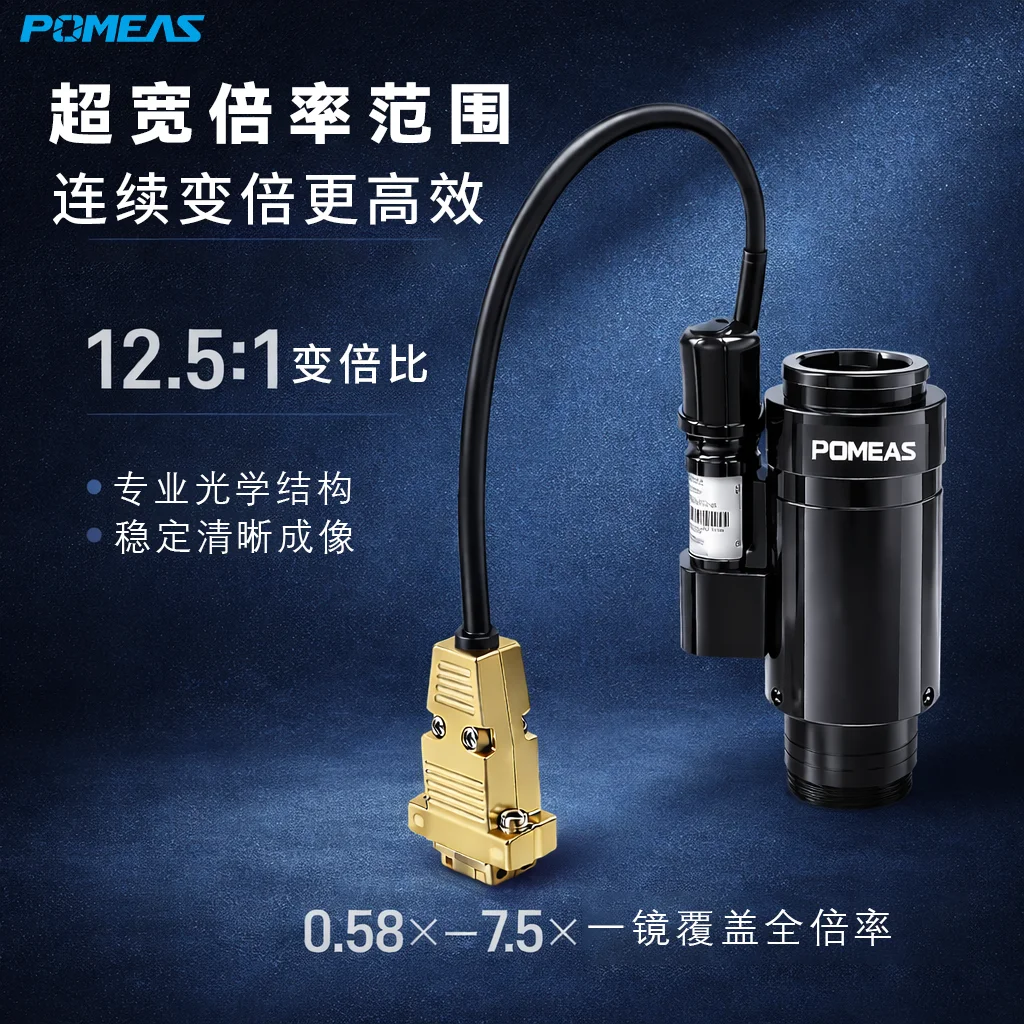

0.58X–7.5X宽倍率范围

覆盖低倍率大视野观察和高倍率局部放大，可根据产品尺寸、检测区域和缺陷大小灵活调整成像倍率。

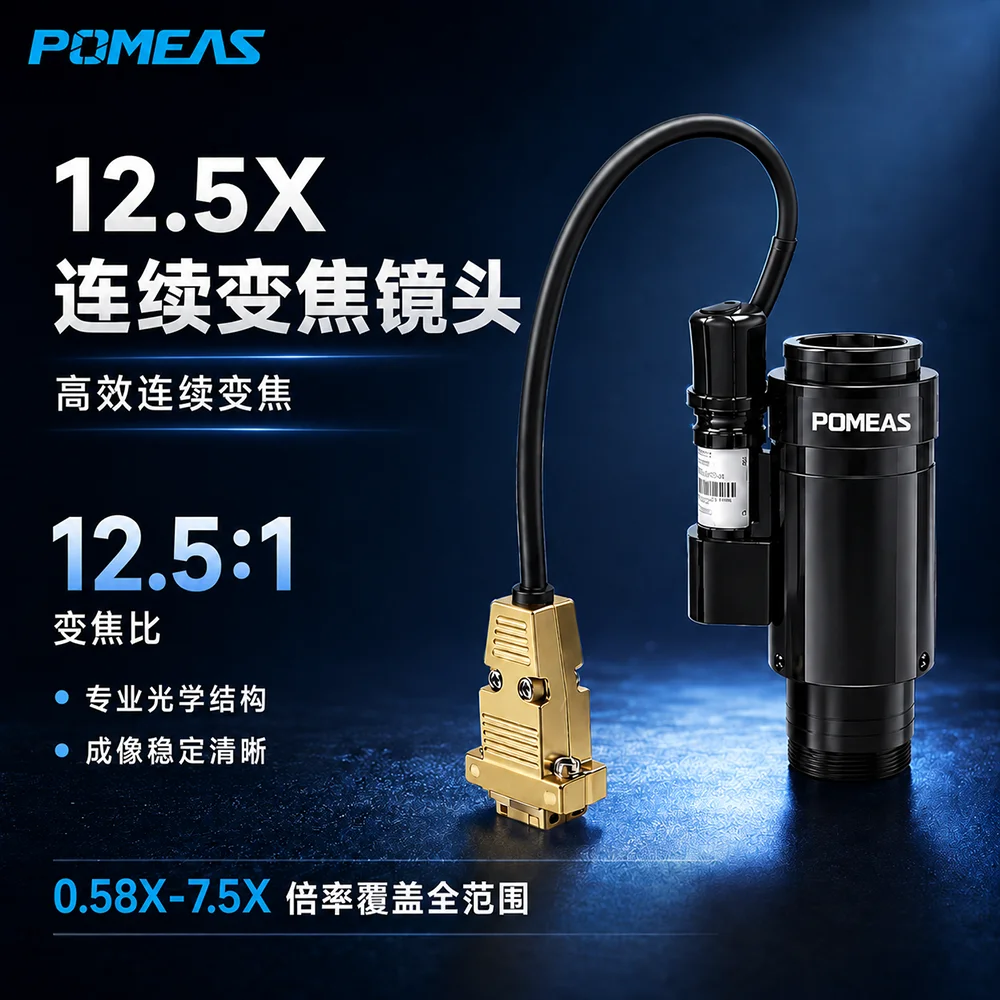

12.5:1大变倍比

通过较大的倍率调节范围，一套视觉系统可以兼顾产品整体定位、轮廓观察和细小特征检测，降低多镜头切换带来的设备调整成本。

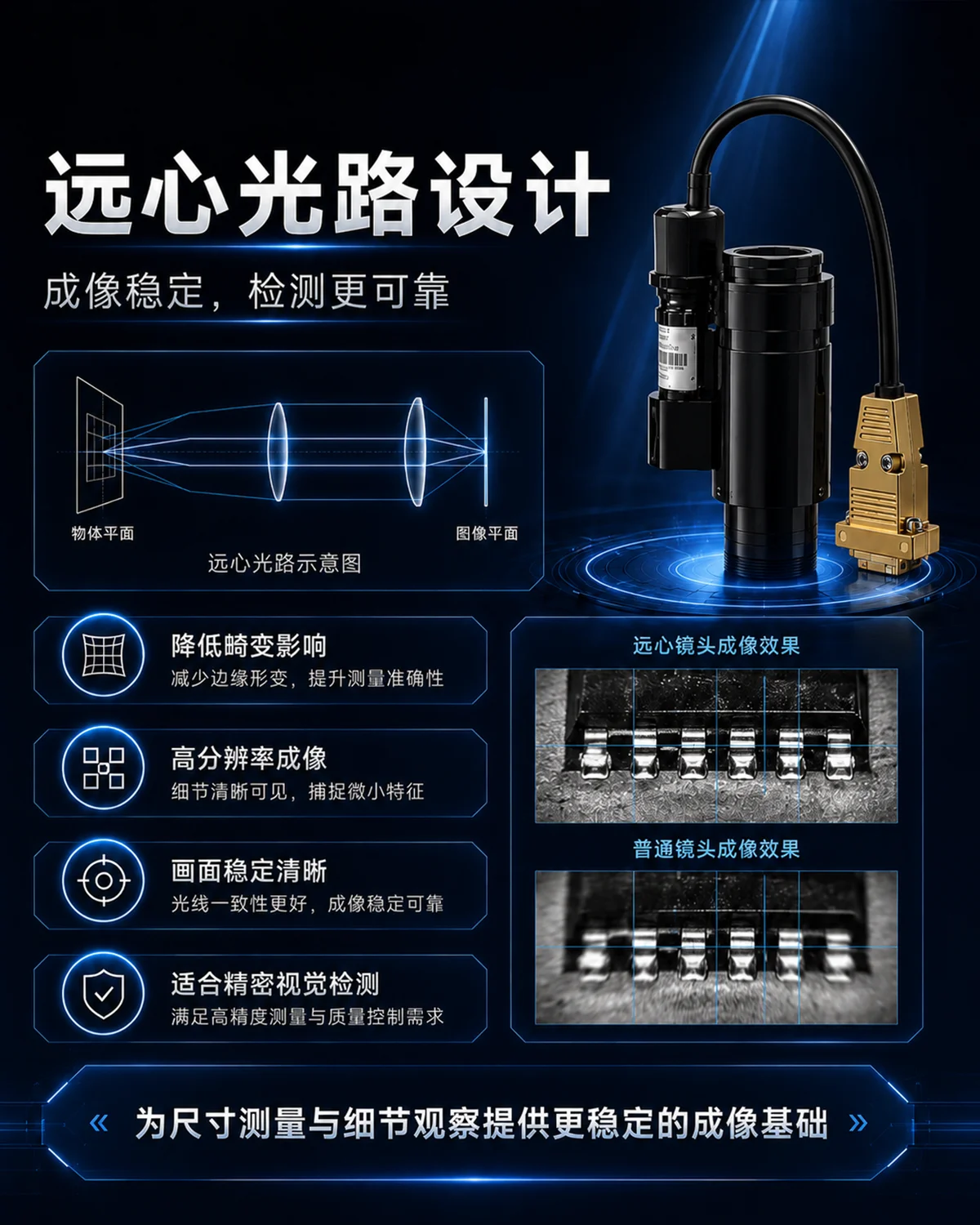

远心光路设计

远心光路有助于减少被测物高度变化、位置偏移及普通镜头透视效应对成像比例的影响，使产品边缘和轮廓成像更加稳定。

电动连续变倍

支持电动方式调节倍率，适合与自动化控制系统、运动平台和机器视觉软件配合，实现不同检测程序之间的倍率切换。

高分辨率、低畸变

优化的光学结构能够清晰呈现产品边缘、字符、引脚、孔位、焊点及微小表面缺陷，提高后续图像识别的稳定性。

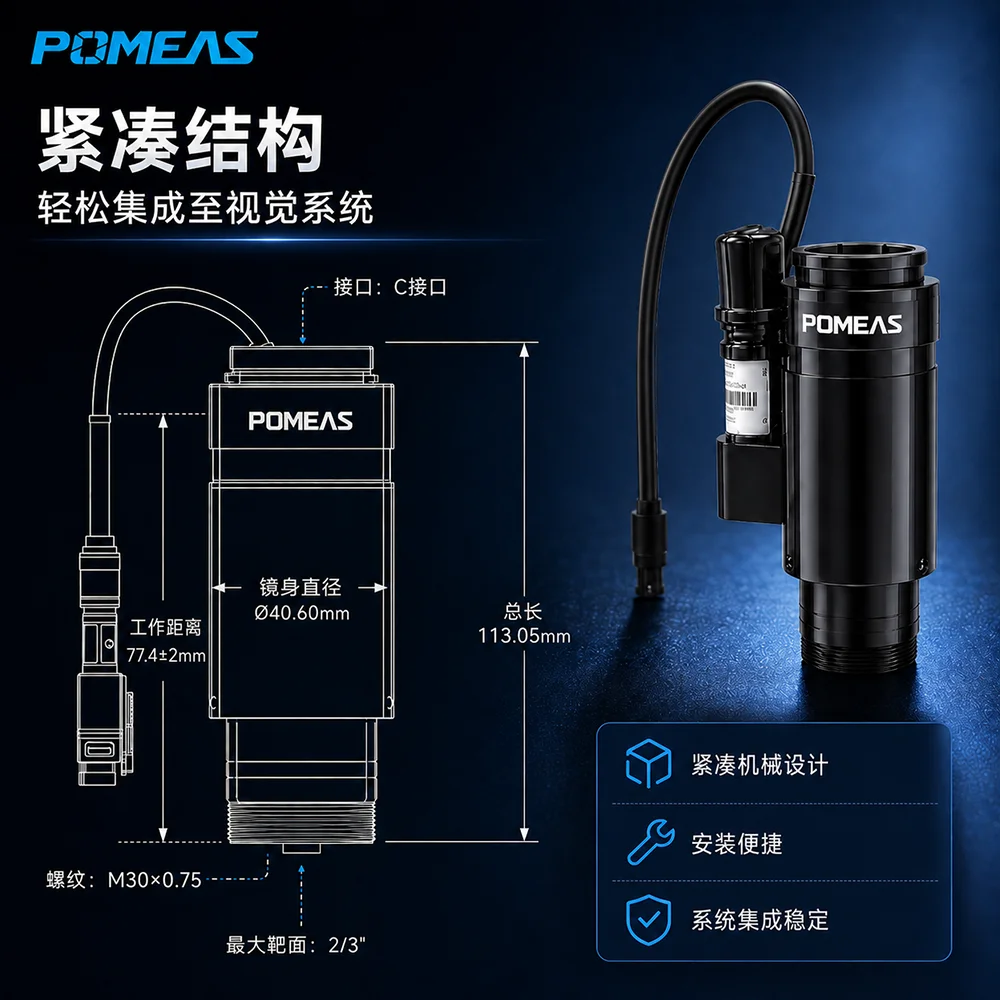

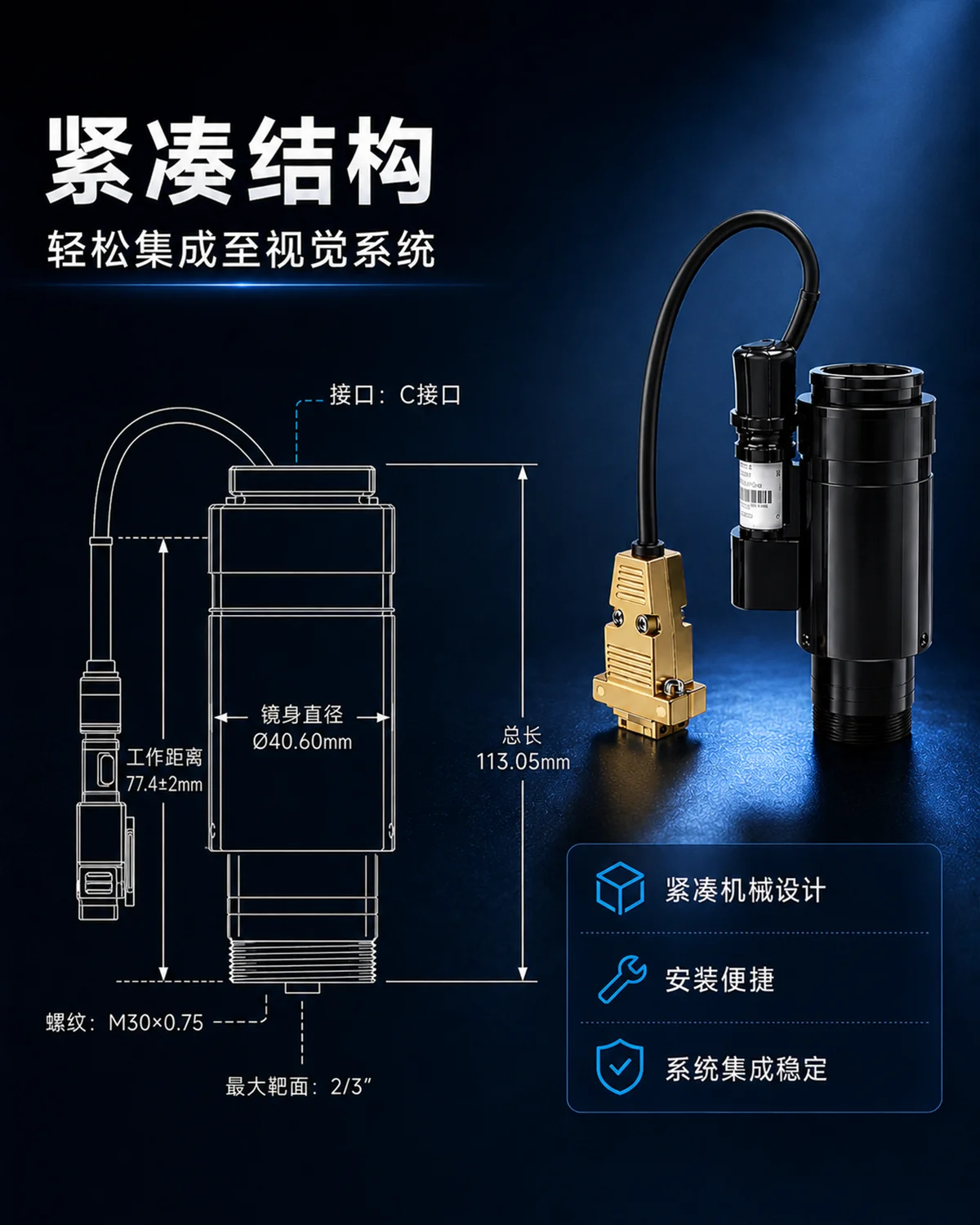

紧凑结构设计

镜头结构紧凑，方便安装在空间有限的自动化设备、显微视觉平台和在线检测工位中。

技术亮点

大视野定位与细节观察兼顾

低倍率状态下可获得较大的观察范围，适合快速定位产品和查看整体轮廓；切换至高倍率后，可进一步观察焊点、引脚、划痕、缺口、字符和微小结构。

多倍率视野灵活切换

镜头在不同倍率下具有不同的视野范围，可根据被测产品尺寸和检测特征进行调节。产品资料显示，其视野范围可覆盖约1.47–18.33mm，实际视野会随倍率、相机传感器尺寸及视野方向变化。

稳定的工作距离

77.4±2mm工作距离可以为工件移动、光源安装和设备机构设计预留相对稳定的空间，方便视觉系统进行整体布局。

高数值孔径设计

镜头在部分高倍率档位下数值孔径可达到0.11，有助于提高光线收集能力和细节分辨能力，适合观察较小的产品特征。

适合标准工业相机

镜头最大兼容2/3英寸传感器，并采用C型接口，可与常见C口工业相机组成 机器视觉成像系统。 PDF参数表还列出了不同倍率下的视野、景深、数值孔径、分辨率及TV畸变数据。

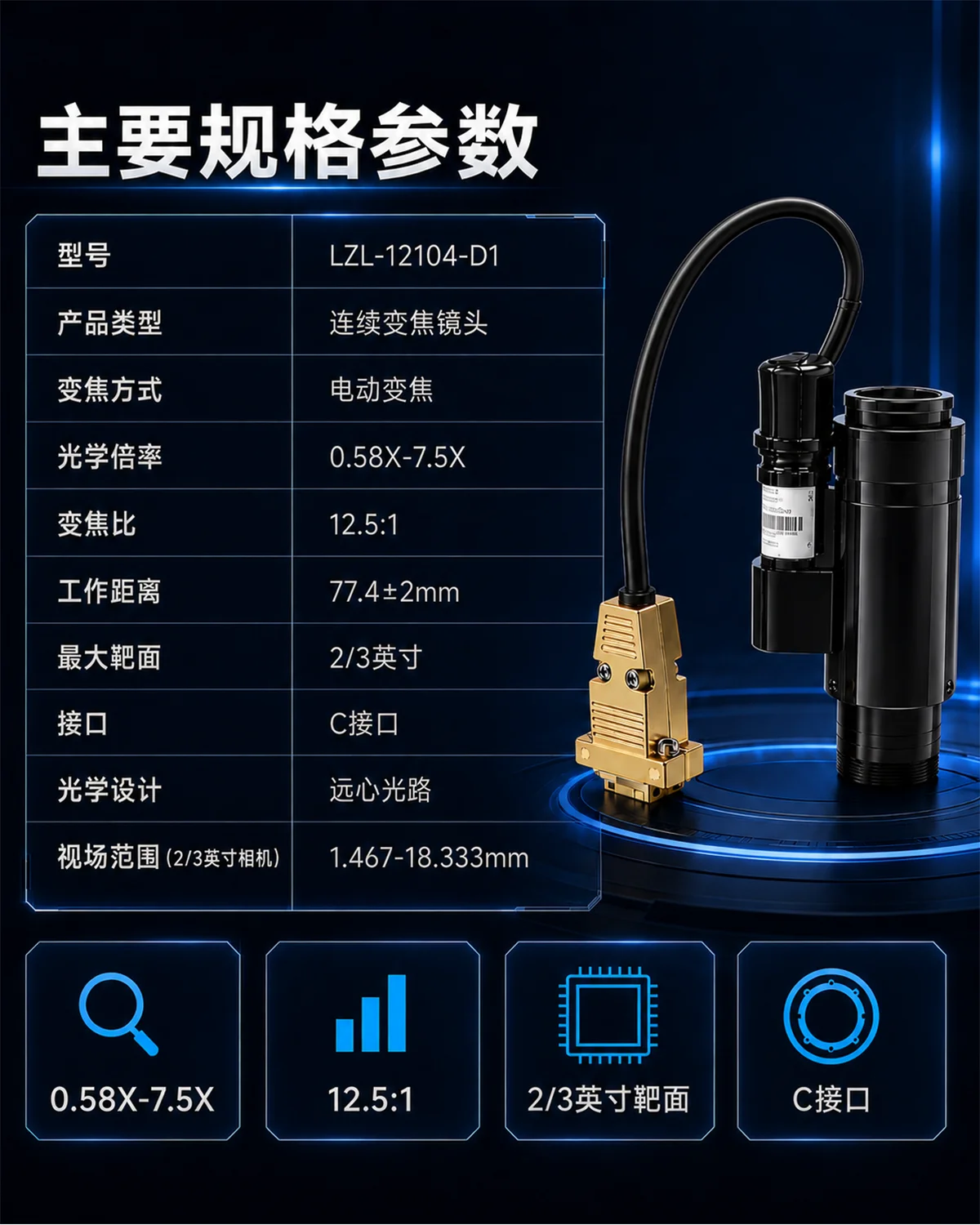

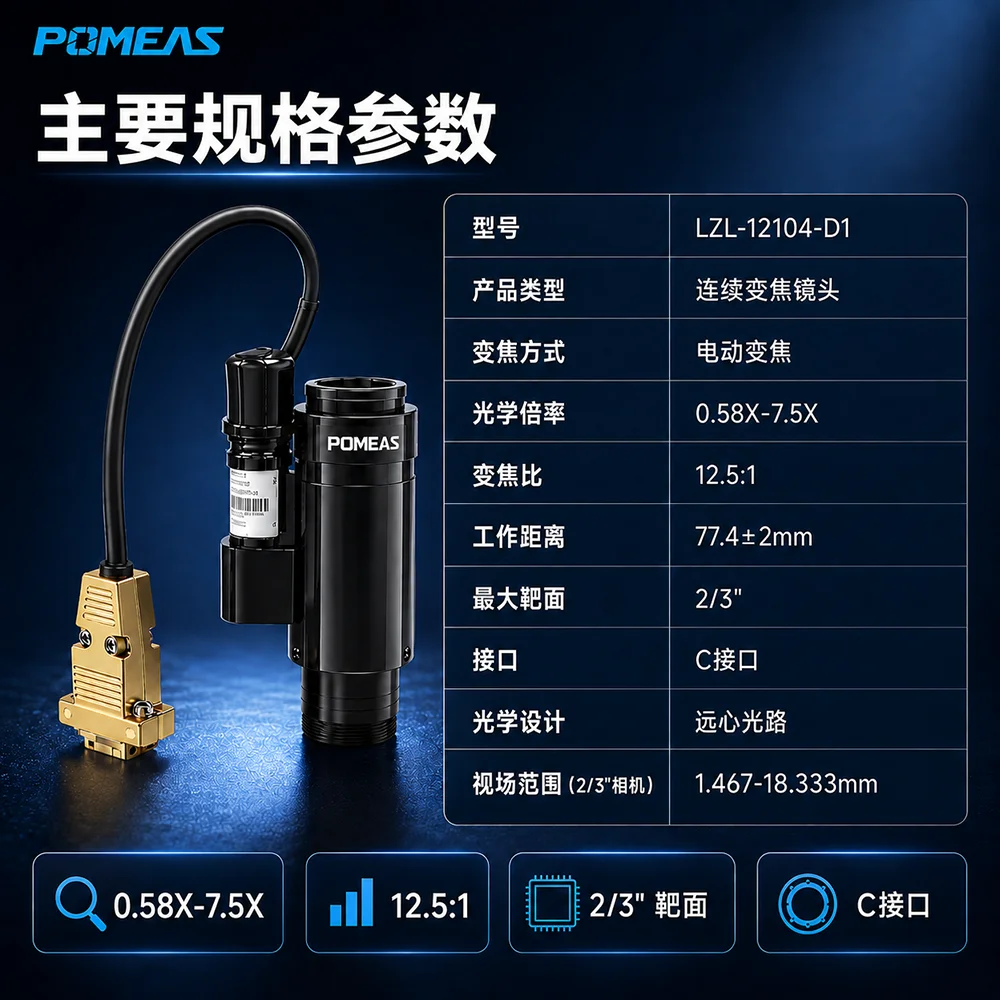

规格参数

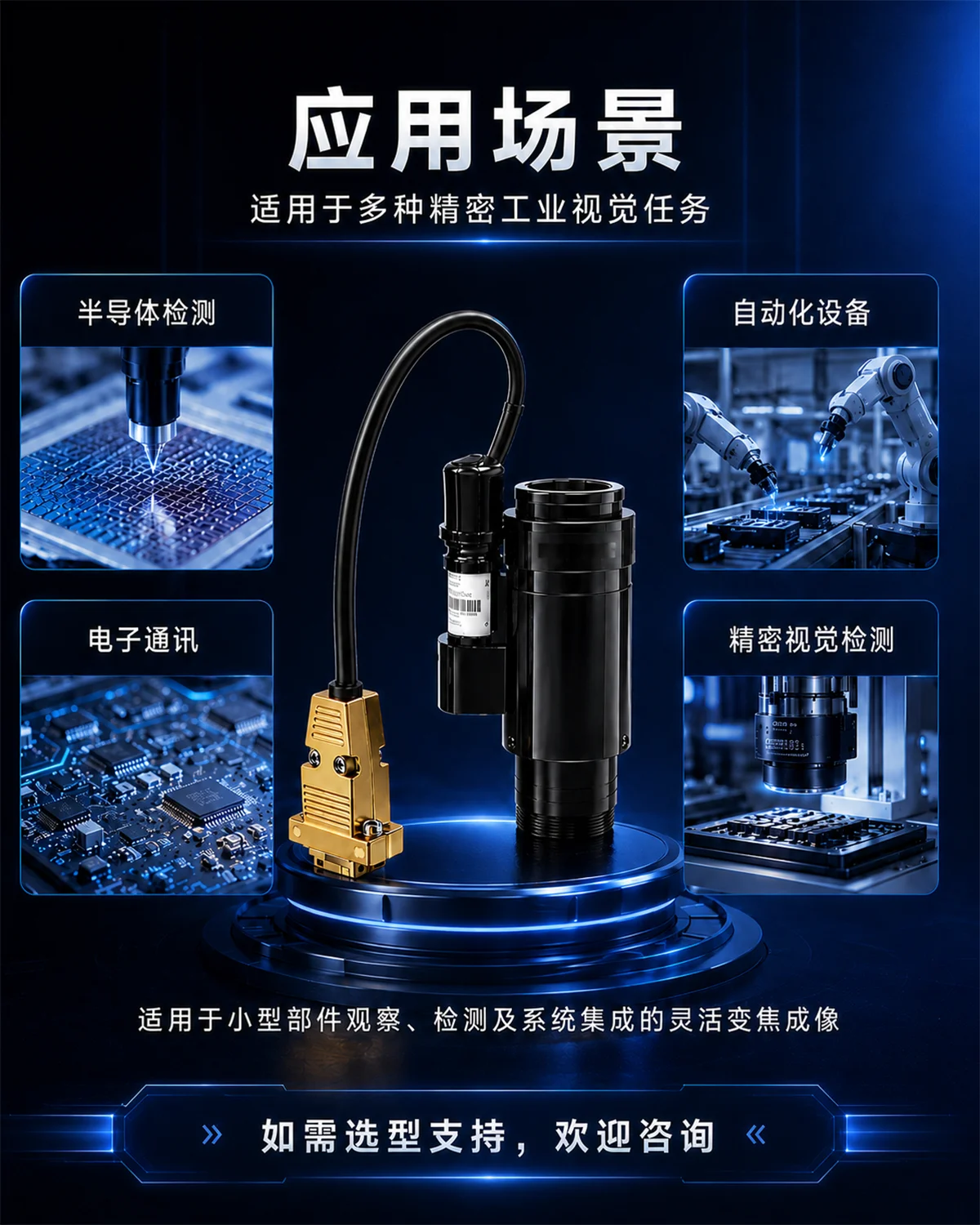

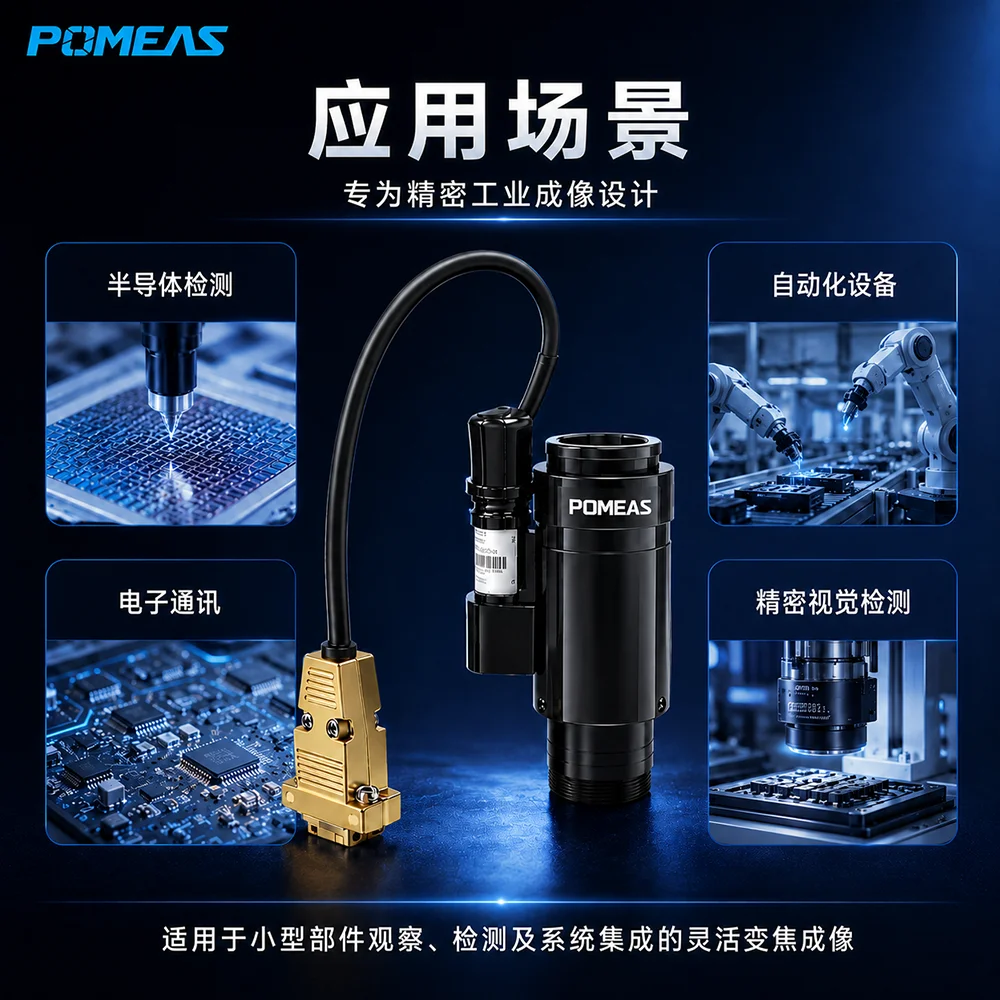

典型应用

半导体外观检测

适用于 芯片、晶圆、封装器件、 焊点、引脚及微小结构的定位、观察和外观缺陷检测。

PCB及电子元件检测

可用于PCB、连接器、精密端子、电路板及电子组件的字符、孔位、焊点、轮廓和表面质量检查。

自动化视觉定位

配合工业相机和运动平台，可用于机械臂抓取定位、产品方向识别、装配位置确认和自动对位。

精密零件观察

适用于金属零件、塑胶零件、微型结构、孔位、边缘、槽位及加工表面的放大观察。

产品字符与标记识别

可用于产品丝印、激光字符、二维码、批次编码和微小标记的成像识别。

电子通信产品检测

适用于通信连接器、精密组件、光学器件和小型装配件的外观检查与视觉定位。

选型说明

进行 镜头选型 时，需要综合考虑被测产品尺寸、最小检测特征、工业相机传感器尺寸、所需视野、安装空间和工作距离。

当检测任务主要查看产品整体时，可以选择较低倍率，以获得更大的观察视野；当需要观察微小划痕、引脚、焊点或字符时，可以提高倍率，获得更小的视野和更清晰的局部细节。

不同倍率下的视野、景深、数值孔径和分辨率并不相同。实际选型前，建议提供产品尺寸、目标视野、最小缺陷大小、相机型号及安装空间，以便确认合适的倍率范围和照明方案。

常见问题（FAQ）

1. 这款镜头的光学倍率范围是多少？

光学倍率范围为0.58X–7.5X，变倍比为12.5:1，可在大视野观察与局部细节放大之间灵活切换。

2. 镜头是否支持电动调节倍率？

支持。产品采用电动变倍方式，适合用于需要自动切换倍率的机器视觉和自动化检测设备。

3. 可以搭配多大的工业相机？

镜头最大兼容2/3英寸传感器工业相机。

4. 镜头采用什么接口？

采用标准C型接口，可连接常见的C口工业相机。

5. 镜头的工作距离是多少？

标准工作距离为77.4±2mm。设备安装时，应根据该工作距离预留镜头与被测产品之间的空间。

6. 不同倍率下的视野是否相同？

不同。倍率越低，通常可以获得越大的观察视野；倍率越高，观察范围越小，但更适合查看细节。

7. 远心光路有什么作用？

远心光路有助于减少工件高度变化和位置变化造成的成像比例波动，使产品边缘和轮廓更加稳定，适合精密视觉观察及尺寸判断。关于远心镜头减少透视误差的技术原理，可参考 远心成像技术说明。

8. 可以用于精密尺寸测量吗？

可以用于产品轮廓提取和视觉尺寸判断，但最终测量精度还会受到相机像素、视野大小、系统标定、光源、机械稳定性和视觉算法等因素影响。

9. 适合检测哪些缺陷？

可用于观察划痕、缺口、毛刺、焊点异常、引脚偏移、字符不清、孔位异常及其他细小外观特征。

10. 是否需要搭配专用光源？

建议根据被测产品的材质和检测特征选择光源。反光平面可考虑 同轴光源； 表面缺陷、轮廓和孔位检测可根据实际成像需求，从 环形光源、条形光源、背光源等机器视觉光源 中进行选择。

11. 这款镜头适合哪些行业？

适用于半导体、电子元件、自动化设备、电子通信、精密零件及机器视觉检测等行业。

12. 如何确认这款镜头是否适合项目？

建议提供被测产品图片、产品尺寸、目标视野、最小检测特征、工业相机型号、工作距离和安装空间，并 联系POMEAS获取选型建议， 再根据实际检测需求确认镜头、工业相机及光源配置。
