高倍率光纤端面检测：10× 远心镜头实拍与视野选型
一个光纤端面往往只占相机画面的很小一部分，而它周围的灰尘、表面纹理与反光又在争夺对比度。本文用真实的黑白实拍图像，说明 10× 双远心同轴镜头能为光纤阵列检测带来什么，以及哪些边界仍需要逐项确认。

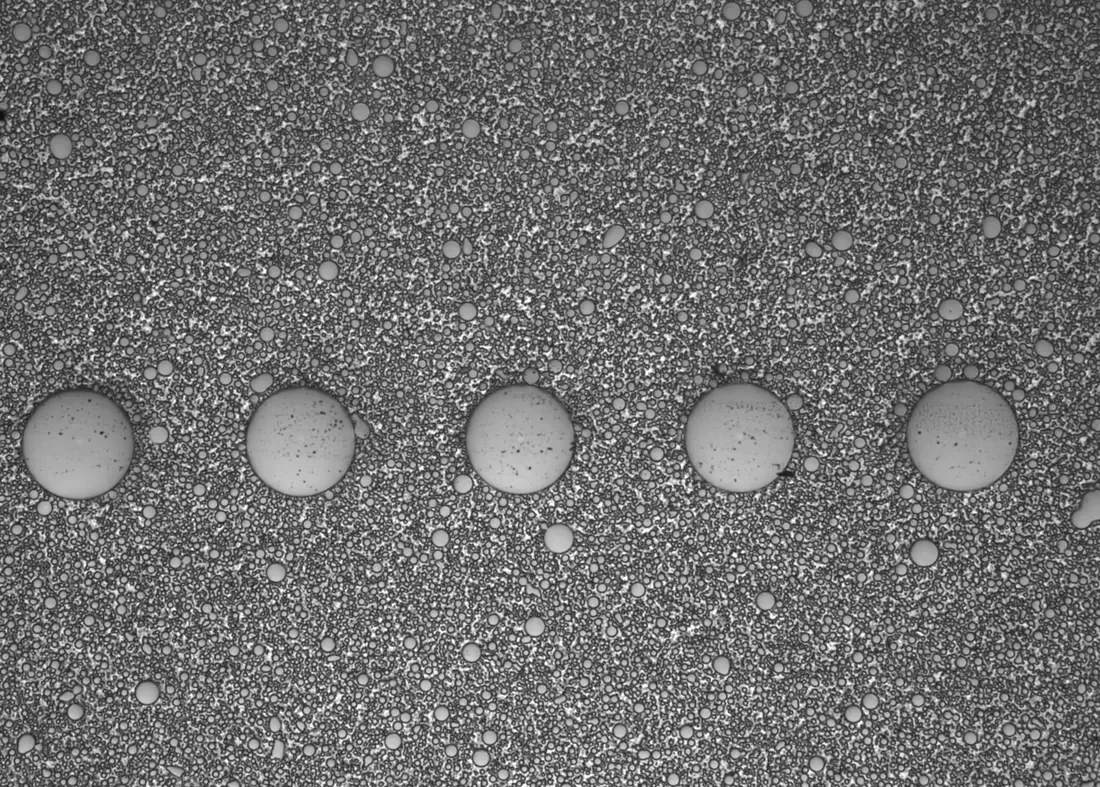

实拍样图：一个视野内出现五个圆形光纤端面，周围伴随强烈的表面纹理。
这个样品为什么不好检？
回看原始图像时，我们注意到的第一件事并不是干净背景，恰恰相反：视野里有大量纹理和许多明亮的圆形特征。五个光纤端面是可见的，但它们并没有和周围的一切分离开。
这是实际光纤检测中的常见问题。仅靠提高倍率解决不了它：光学系统必须让端面的几何形态保持稳定，而照明要产生足够的对比度，把关注区域与周围表面区分开。
为什么用 10× 双远心镜头？
这套配置使用的镜头是 POMEAS LTCM10-65C。它是一支固定 10× 的双远心镜头，带同轴照明接口。远心设计有助于减小光轴方向上位置微小变化带来的成像尺寸变化，当任务涉及边缘定位、间距或尺寸比对时，这一点很有价值。
该镜头的物方工作距离为 65 mm，支持最大 1.1 英寸靶面；标称物方分辨率为 1.86 μm，物方数值孔径 NA 为 0.18。
这些数值描述的是镜头本身。它们本身并不保证一套完整的检测系统就能测到 1.86 μm，也不保证能稳定检出该尺寸的每一个缺陷。
| 项目 | LTCM10-65C 规格 |
|---|---|
| 光学结构 | 双远心镜头 |
| 倍率 | 10.00× |
| 物方工作距离 | 65.00 mm |
| 最大像圈 | 18.4 mm，可适配最大 1.1 英寸靶面 |
| 最大物方圆视场 | Φ1.84 mm |
| 物方景深 | 0.02 mm |
| 像方最佳 F/# | 27.78 |
| 像方 MTF30 | 35 lp/mm |
| 物方分辨率 | 1.86 μm |
| 物方远心度 | <0.1° |
| 像方畸变 | <0.1% |
| 物方数值孔径 NA | 0.18 |
| 相机接口 | C 口 |
| 同轴照明 | 支持 |
视野取决于相机靶面
同一支 10× 镜头，搭配不同靶面尺寸的相机会得到不同的矩形视野。在选相机之前，要先确认是整排光纤阵列必须一次装进画面，还是只需要看清单个端面的局部。
| 相机靶面 | 靶面尺寸 | 物方视野 |
|---|---|---|
| 2/3 英寸 | 8.4 × 7.1 mm | 0.84 × 0.71 mm |
| 1 英寸 | 13.13 × 8.76 mm | 1.31 × 0.88 mm |
| 1.1 英寸 | 14.19 × 10.3 mm | 1.42 × 1.03 mm |
两张实拍图之间变了什么？
下面的图像是同一类样品在不同成像条件下的结果。圆形端面依然可见，但端面内部、外缘与周围表面之间的明暗平衡发生了明显变化。
并不能说一张图自动比另一张“更好”。正确的成像条件取决于要检什么：边缘测量、表面观察与自动缺陷分类，可能各自需要不同的曝光或照明配比。
同轴照明好用，但装调仍然关键
同轴照明把光沿光路送向样品。在较为平整的反光表面上，它能让端面与周围区域之间产生更清晰的差异。LTCM10-65C 带同轴照明接口，光源可直接与镜头集成。
实际使用中，仍有三项调整需要关注：
- 样品角度：轻微倾斜就会改变回光，使端面一侧比另一侧更亮。
- 曝光：过亮会吃掉边缘细节，过暗会把小特征埋进背景。
- 对焦位置：标称物方景深仅 0.02 mm，机械定位与对焦稳定性不能随意对待。
一套实用的检测流程
- 确认光纤或光纤阵列的尺寸，判断整排阵列是否需要一次成像。
- 按所需视野与最小关注特征，选择相机靶面和像元尺寸。
- 把样品固定在可重复的角度上，并将镜头置于 65 mm 工作距离处。
- 调整同轴照明与曝光，直到目标边缘或表面特征稳定，而不是单纯把画面调亮。
- 在用于尺寸评估之前，先对整套相机—镜头系统做标定。
- 用合格与不合格样品实测，建立真实的检出阈值与重复性数据。
这套配置适合什么
适合的任务
- 高倍率光纤端面成像
- 光纤阵列与 V 型槽组件观察
- MPO/MTP、FAU 与光纤器件的目视检查
- 端面边缘与间距评估
- 采用固定倍率的机器视觉集成
需要额外设备或另行验证
- 三维表面角度测量
- 表面粗糙度或干涉测量
- 回波损耗、耦合效率或波前测试
- 在未定义标准的前提下做自动缺陷分类
- 仅凭镜头分辨率就承诺的精度
常见问题
1.86 μm 的物方分辨率是否等于 1.86 μm 的测量精度？
不是。它是镜头的标称光学分辨率指标。系统精度还取决于相机像元尺寸、图像对比度、标定、机械结构、照明、软件与重复性。
这支镜头能用 2/3 英寸相机吗？
可以。搭配表中 8.4 × 7.1 mm 的靶面时，对应物方视野约为 0.84 × 0.71 mm。靶面更大可获得更大视野，而镜头倍率仍为 10×。
为什么景深只有 0.02 mm？
高倍率与 NA 0.18 带来精细的光学细节，同时也使对焦更敏感，因此对样品位置与镜头安装的机械稳定性要求更高。
这支镜头能检测划痕和污染吗？
它可以提供表面特征的高倍率图像，但实际可检出的尺寸与分类可靠性，必须结合所选相机、照明、软件与代表性样品来确定。
这支镜头适合做尺寸测量吗？
远心设计有利于稳定的边缘成像与尺寸评估。完整系统仍需按所需公差做标定与重复性验证。
