0.1mm以下斜楔形透镜光纤如何实现高清成像与角度测量？

应用背景

斜楔形透镜光纤 是一种在光纤端面加工出斜楔形与微透镜结构的特种光纤，具有较高的光耦合效率和较低的背向反射，广泛应用于光通信、光纤激光、光纤传感、医疗光子及精密光学等领域。

本次被测样品直径约为0.1mm，材质为 高纯二氧化硅，也就是石英玻璃。 客户需要将0.1mm以下的透镜光纤进行高清放大，清晰观察光纤端面及斜口轮廓，并配合测量软件完成斜口角度和相关尺寸检测。

检测难点

1. 样品尺寸小，普通显微倍率不足

斜楔形透镜光纤的直径约为0.1mm，端面结构十分微小。普通显微视觉系统可能难以提供足够的放大倍率，无法清晰呈现斜口边缘和微透镜轮廓。

2. 斜面容易产生反光和阴影

光纤端面的斜楔形结构容易受到照明角度、表面反光和局部阴影的影响。当边缘对比度不足时，会增加轮廓识别和角度测量的难度。

3. 成像与测量需要协同完成

只有清晰图像还不够，还需要测量软件提取斜口轮廓，并完成角度和尺寸分析。如果镜头、光源、机械平台和测量软件分别由不同供应商提供，容易增加系统集成、调试和后期维护难度。

原有检测方式主要面临倍率和清晰度不足，以及显微成像与高精度测量软件需要多方配合的问题。

解决方案

针对斜楔形透镜光纤尺寸小、边缘难以识别和角度测量困难等问题，本案例采用 普密斯多元传感测量系统， 通过高倍率光学成像、组合照明和MetX测量软件完成检测。

1. 1.4X～9X光学变倍

系统具备1.4X～9X光学变倍范围，可根据样品大小和检测位置灵活调整观察倍率。更多相关光学产品可查看 工业镜头与变倍镜头。

低倍率便于快速寻找和定位光纤样品，高倍率则可用于观察光纤端面、斜口边缘及微小轮廓，兼顾观察范围和细节分辨能力。

2. 高分辨率光学成像

系统采用专业光路设计，将高放大倍率与高分辨率成像相结合，使光纤端面及斜楔形轮廓能够清晰呈现，为后续轮廓识别和角度测量提供稳定的图像基础。

3. 同轴光与环形光组合照明

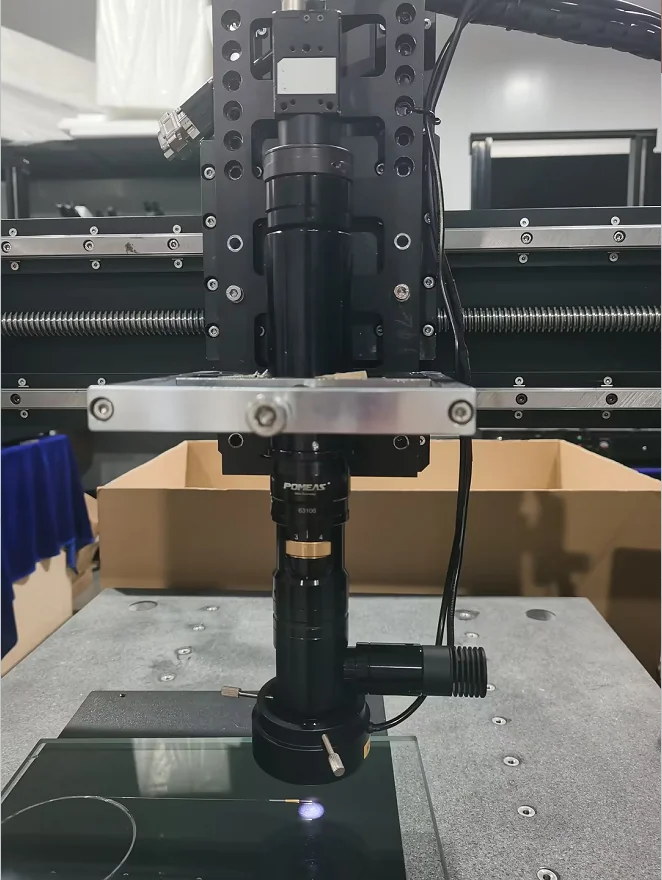

系统采用 同轴落射光源 搭配 机器视觉环形光源。

同轴光主要用于突出光纤端面特征，环形光用于补充边缘照明。两种光源配合使用，有助于减少阴影和局部反光，提高斜面边缘及轮廓的可见性。

4. 紧凑式系统结构

系统结构紧凑，便于安装和集成，可根据检测平台、自动化设备及现场空间进行配置，降低机械安装和系统对接难度。

5. MetX测量软件

MetX测量软件可用于显示光纤端面图像、提取斜面轮廓，并完成斜口角度及相关尺寸测量。检测结果可在软件界面中直观显示，方便操作人员查看和记录。

该方案包含1.4X～9X光学变倍、高分辨率光路、紧凑结构、组合照明和MetX测量软件。

检测流程

第一步：放置光纤样品

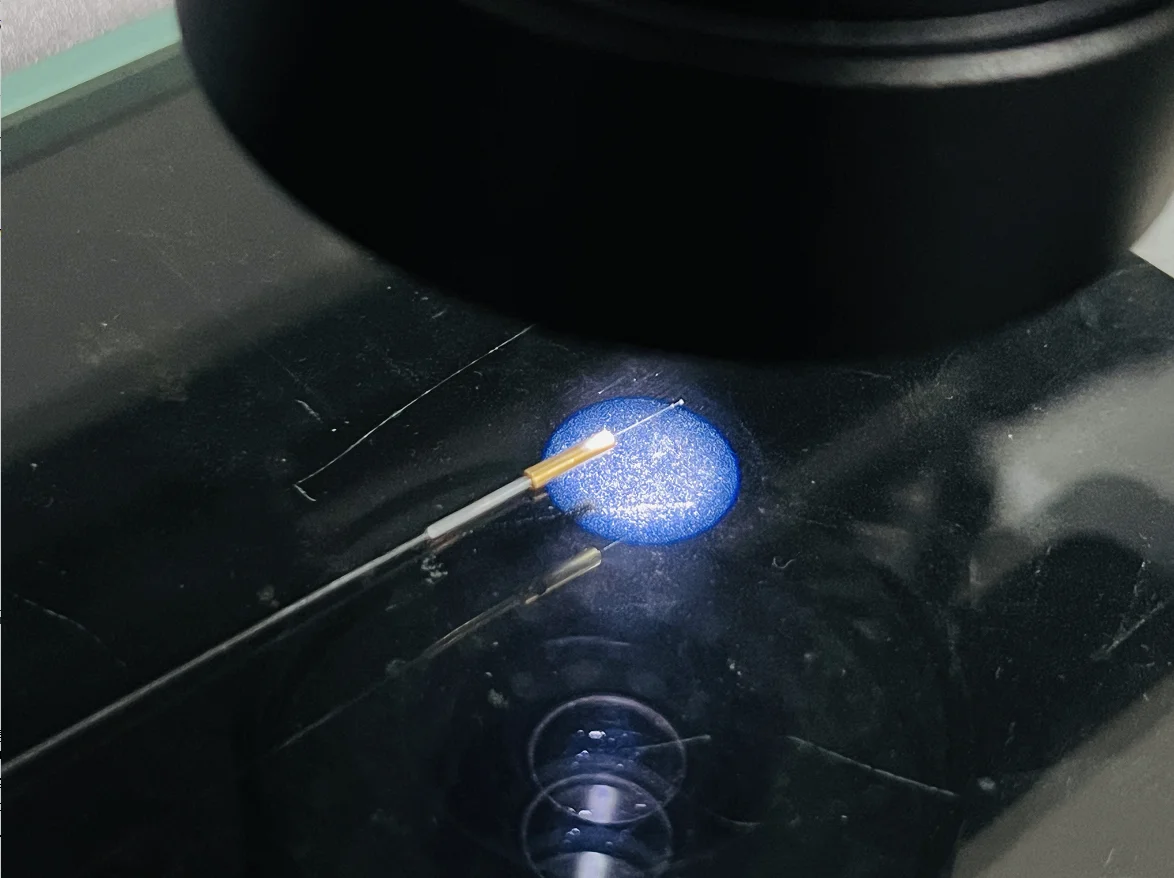

将斜楔形透镜光纤放置在测量平台上，并调整光纤端面的方向和位置，使被测区域进入系统视野。

第二步：调整观察倍率

根据光纤尺寸选择合适的倍率，使光纤端面完整显示，同时保证斜口边缘和微透镜结构具有足够的图像细节。

第三步：调整照明效果

分别调整同轴光和环形光的亮度，使光纤斜口边缘清晰显示，并减少阴影和反光对轮廓识别的影响。

第四步：采集端面图像

通过高倍率光学系统采集斜楔形透镜光纤端面的清晰图像，为软件测量提供稳定的图像基础。

第五步：测量斜口角度

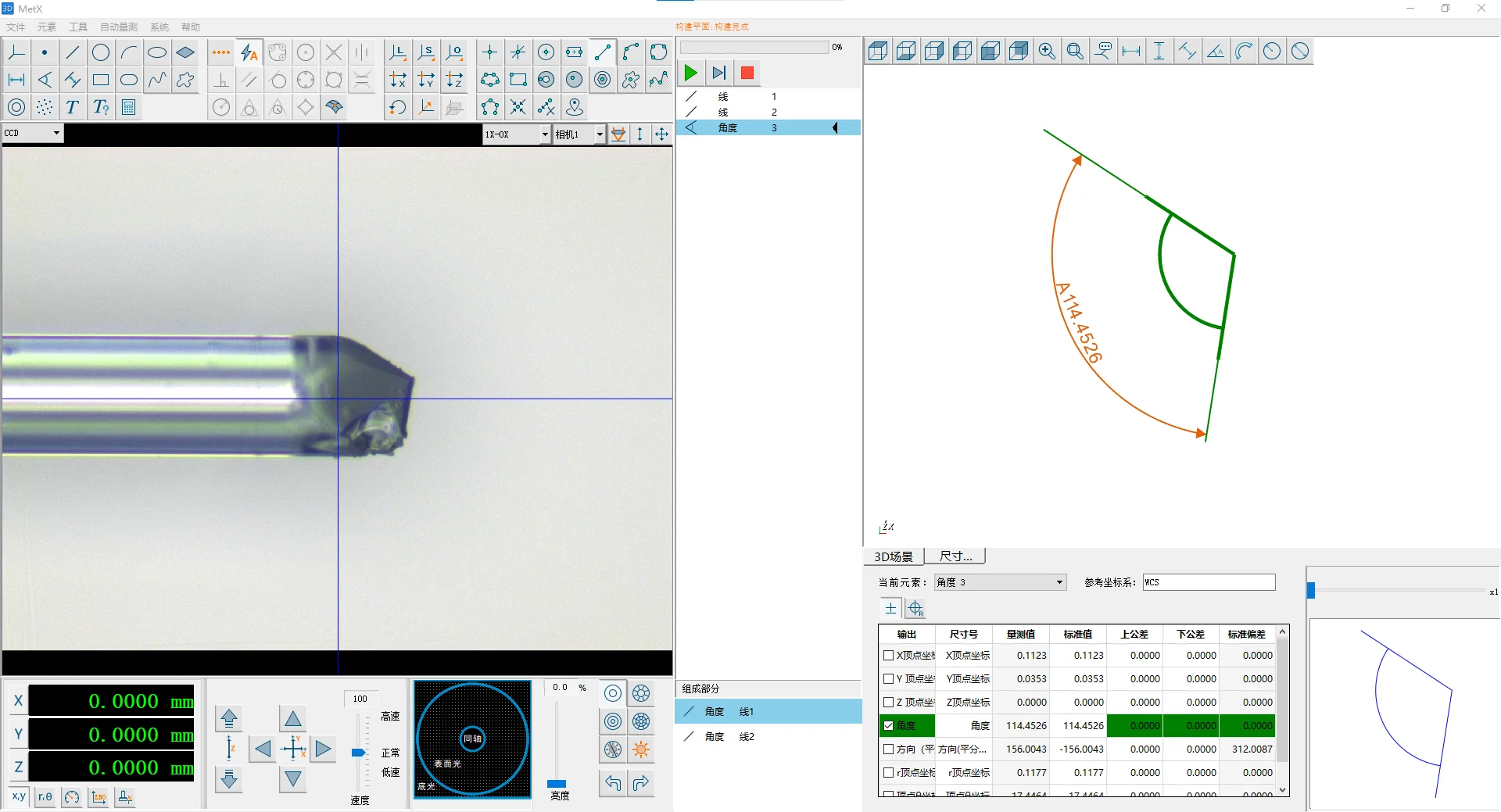

使用MetX测量软件提取斜面轮廓，完成斜口角度及相关尺寸测量，并在软件界面中显示检测结果。

原方案的测试方式为将光纤产品放置在测量平台上，通过系统执行检测并直观显示尺寸结果。

应用效果

通过高倍率光学成像、同轴光与环形光组合照明以及MetX测量软件配合，系统能够清晰呈现斜楔形透镜光纤端面，并完成斜口轮廓、角度及相关尺寸检测。

该方案具有以下应用特点：

1. 清晰观察光纤端面及斜楔形轮廓；
2. 成像与尺寸测量在同一套系统内完成；
3. 检测流程简单，减少人工操作带来的误差；
4. 测量结果可实时显示和记录；
5. 有助于提高检测一致性和质量管控效率；
6. 可提供光学、照明、机械结构及测量软件整体方案。

文档显示，该系统具有较好的稳定性和重复性，可降低人为误差，并支持检测数据记录和质量追溯。

典型应用领域

该检测方案可应用于：

• 斜楔形透镜光纤检测；
• 光纤端面角度测量；
• 光通信器件检测；
• 高速光模块光纤耦合；
• 半导体激光器耦合；
• 光纤激光器组件检测；
• 光纤传感器检测；
• 精密光学及集成光子器件检测。

总结

对于直径约0.1mm及以下的斜楔形透镜光纤，检测的关键不仅是将样品放大，还需要保证斜口边缘清晰、照明均匀，并能够准确提取轮廓和完成角度测量。

通过高倍率光学系统、同轴光与环形光组合照明以及MetX测量软件，可以将光纤端面观察、图像采集、轮廓提取和角度测量整合到同一检测流程中，减少多供应商对接带来的集成风险，提高检测效率和质量管理能力。
