فحص نهايات V-groove ومصفوفات الألياف (FAU): خيارات التصوير المتمركز والمجهري

في تغليف الأجهزة البصرية لم يعد الفحص يقتصر على موصل واحد في كل مرة. تضع ركائز V-groove ووحدات مصفوفات الألياف (FAU) أربعة أو ثمانية أو أكثر من نهايات الألياف المصقولة جنباً إلى جنب على ركيزة واحدة من الزجاج أو السيليكون، وجودة الصف كاملةً هي التي تحدد فقد الاقتران للجهاز النهائي. يشرح هذا المقال ما يجب أن يُظهره فحص نهايات V-groove / FAU، ولماذا هو أصعب من فحص موصل مفرد، وأي تركيبات تصوير وإضاءة تناسب مقياسي العمل المعنيين — مع أربع صور حقيقية من كاميرا لعينة V-groove بأربعة ألياف.

Other languages: English · 中文 · Español · Français · Русский

1. ما الذي يجب أن يُظهره الفحص

محكّ الحكم على نهاية مصفوفة ألياف هو صف نهايات الألياف المستقرّة في الأخاديد V. عملياً تشمل قائمة الفحص:

• وجود الألياف وتموضعها — كل أخدود مصمَّم يحتوي ليفاً بالخطوة المتوقعة، دون أخاديد فارغة أو ألياف متقاطعة.
• ارتفاع نهاية الليف (بروز أو انغماس) — يجب أن تجلس النهاية المصقولة على ارتفاع التصميم بالنسبة لوجه الركيزة؛ الليف البارز أو الغائر يغيّر فجوة الاقتران.
• الاتركزية مركز/غلاف في الصورة — تحت التكبير، يجب أن تجلس بقعة المركز الساطعة داخل حلقة الغلاف بمركزية تكفي لميزانية الاقتران.
• تلوّث النهاية — غبار أو وبر أو بقايا تلميع أو نزيف لاصق على الصف أو داخل أي أخدود.
• حالة وجه الركيزة — تقشّرات أو خدوش أو آثار لاصقة على حافة الزجاج قد تضلّل التجميع اللاحق.

مقياسا التصوير مهمّتان مختلفتان. لقطة Overview تسأل: «هل كل ليف حاضر ومستقر، وهل الصف نظيف؟» — بمجال عدّة مليمترات. ولقطة الليف المفرد تسأل: «هل هذا المركز متمركز وهذه النهاية نظيفة؟» — بمجال ليف واحد. المحطة العملية تحتاج الاثنين، أو متغيّراً سلساً بينهما.

2. لماذا هو أصعب من موصل مفرد

ثلاث خصائص لعينات V-groove تحدّد الخيار البصري:

• اختلاط الانعكاسية. نهاية الليف المصقولة هدف صغير ساطع شبه مرآة؛ والزجاج حولها سطح كبير منخفض التباين. الإضاءة التي تُبرز الألياف تغسل الركيزة، والعكس صحيح.
• مقياسان في قطعة واحدة. بغلاف قطره 125 ميكرومتر (القيمة النمطية) وخطوة أخاديد بمئات الميكرومترات، تقع السمات المهمة عند حد تغطية تكبير ثابت واحد على مستشعر قياسي.
• بنية ارتفاعات. تجلس النهايات بمستوى السطح أو أدنى قليلاً داخل الأخاديد. الضوء القادم بزاوية خاطئة يُظلّل الأخاديد ويخفي الألياف؛ الضوء السائر على المحور البصري يبلغ قاعها.

3. لقطة المصفوفة: تصوير متمركز بإضاءة محورية

لمشاهدة الصف كاملاً من الأعلى، الخيار الطبيعي عدسة متمركزرة (telecentric) بإضاءة محورية مدمجة. ينزل الضوء المحوري على محور التصوير، فيبلغ الأخاديد الضحلة ويعود من النهايات المصقولة المستوية — وهي ذاتها الهندسة التي صوِّرت بها العينة أدناه. وتُبقي المتمركزية قياس الخطوة بين الألياف المتجاورة خالياً من تشوه المنظور، وهو أمر جوهري عندما تكون الخطوة نفسها قيمة محلّ حكم.

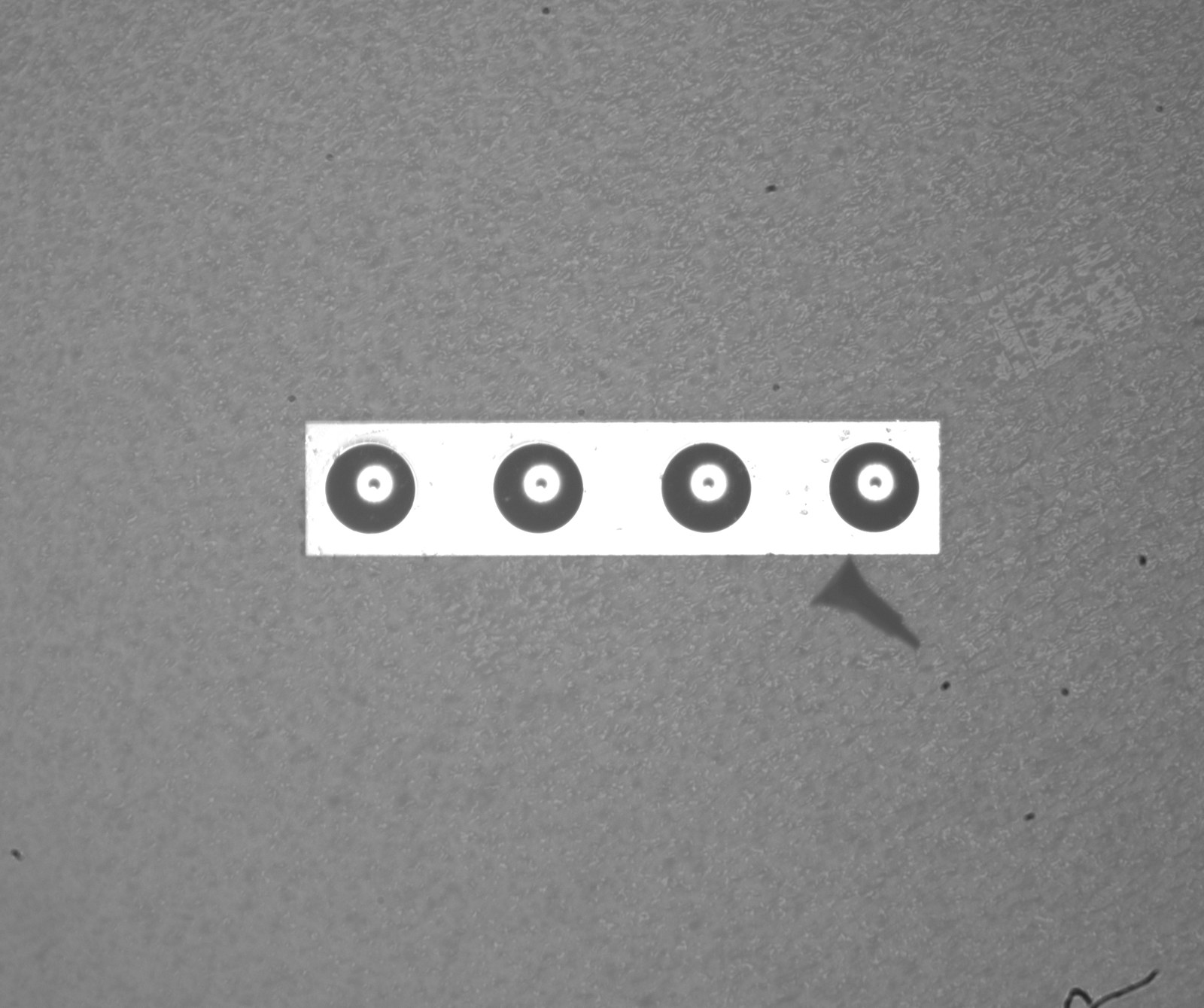

في الصورة أعلاه تُحلّ النهايات الأربع بوضوح: كل واحدة تُظهر بقعة المركز الساطعة داخل حلقة الغلاف الداكنة، والأربع تحافظ على خطوة منتظمة على شريط الركيزة الفاتح. هذه لقطة «الصف كامل ومستقر ونظيف» — الكادر الذي يحكم عليه خط الإنتاج في جزء من الثانية.

في هذا المقياس تغطي عائلة العدسات المتمركزرة مسافات العمل والمجالات النمطية لركائز FAU؛ نموذج متمركز محوري 2X معروض في صفحة المنتج، والعائلة كاملة ضمن العدسات المتمركزرة.

4. لقطة التفصيل: زووم أو بصريات مجهر على ليف مفرد

عندما ينتقل المحكّ إلى ليف مفرد — اتركزية المركز، جسيم ملوِّث، جودة التلميع — لم تعد لقطة المصفوفة تملك بكسلات كافية. يغطي هذا المستوى مساران ببصريات متراكبة:

• زووم + شيئية APO. جسم زووم متصل بمنفذ فصل محوري، يُحوَّل عبر حلقة APO إلى شيئية APO، فيقطع في محطة واحدة الطريق من Overview إلى التفصيل. يحمل التحويل معاملاً إلزامياً: التكبير الكلي = تكبير الزووم × تكبير شيئية APO × 0.55، حيث 0.55 معامل اقتران حلقة APO. وإغفاله يفسد كل حسابات المجال وحجم البكسل اللاحقة. مشروع منفَّذ على هذا المسار موثَّق في دراسة فحص نهايات موصلات الألياف.
• بصريات مجهر. عندما تكون المحطة مخصصة لليف واحد في كل مرة، يوفر مجهر قياس أو شيئية مجهر بتكبير ثابت مع منفذ محوري أعلى فتحة عددية وأقصر مسار بصري وأكثر استقراراً.

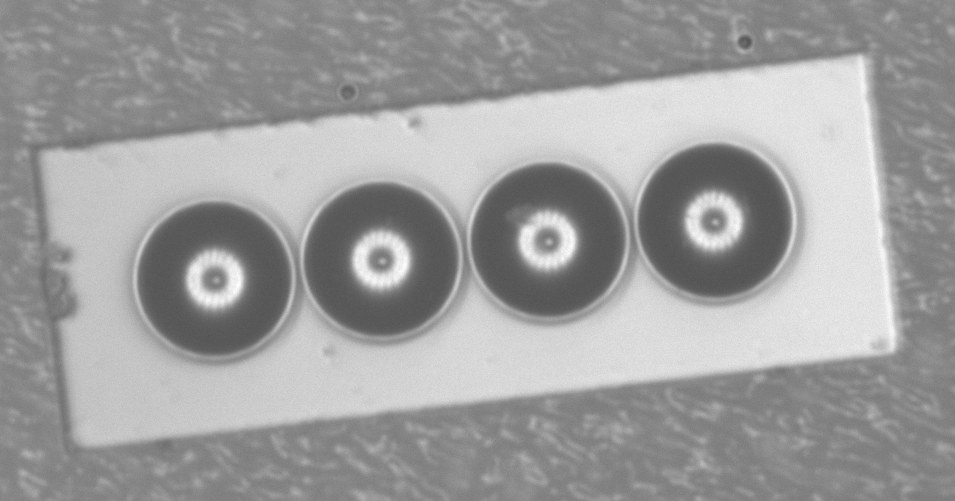

اللقطة المقربة أدناه للعينة نفسها بأربعة ألياف عند تكبير أعلى: بقعة المركز وحلقة الغلاف والملمس الحيودي الدقيق حول كل مركز مُحلّة جميعها — وهو مستوى التفصيل الذي تصبح عنده أحكام الاتركزية والتلوث السطحي ممكنة.

5. التلوث هو العيب الذي تراه الكاميرا أولاً

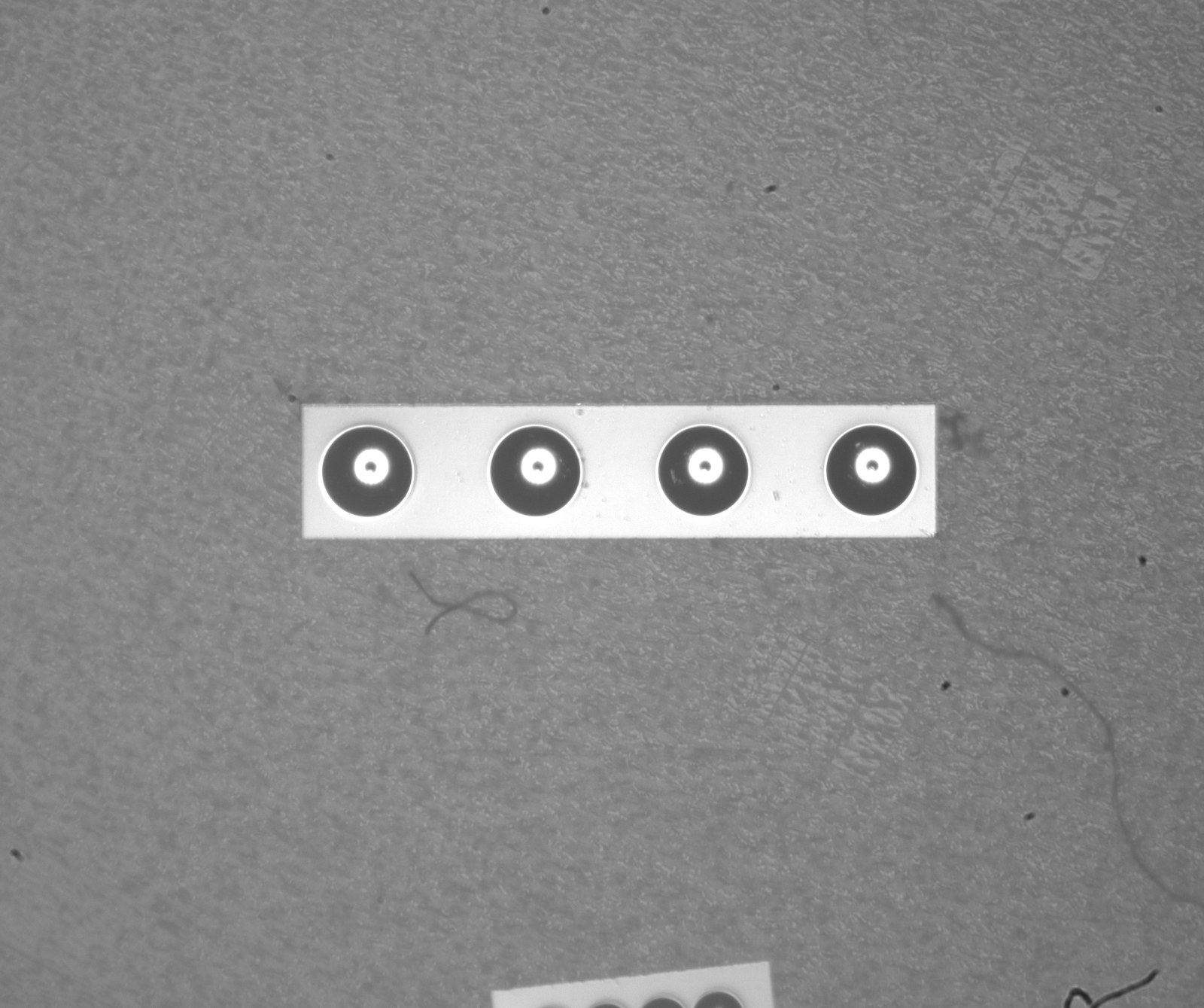

في العينات الحقيقية، أكثر العيوب المرئية تكراراً ليس سوء التلميع بل التلوث. تُظهر الصورة التالية ركيزة من النوع نفسه ووقعة وبرة سائبة تعبر المشهد قرب الصف. عيب من هذا النوع بديهٍ على مقياس المصفوفة — وهي ثانية حاجةٍ إلى إبقاء محطة Overview في العملية بدل القفز مباشرة إلى التكبير العالي.

6. المنظر الجانبي: فحص هندسة الأخدود

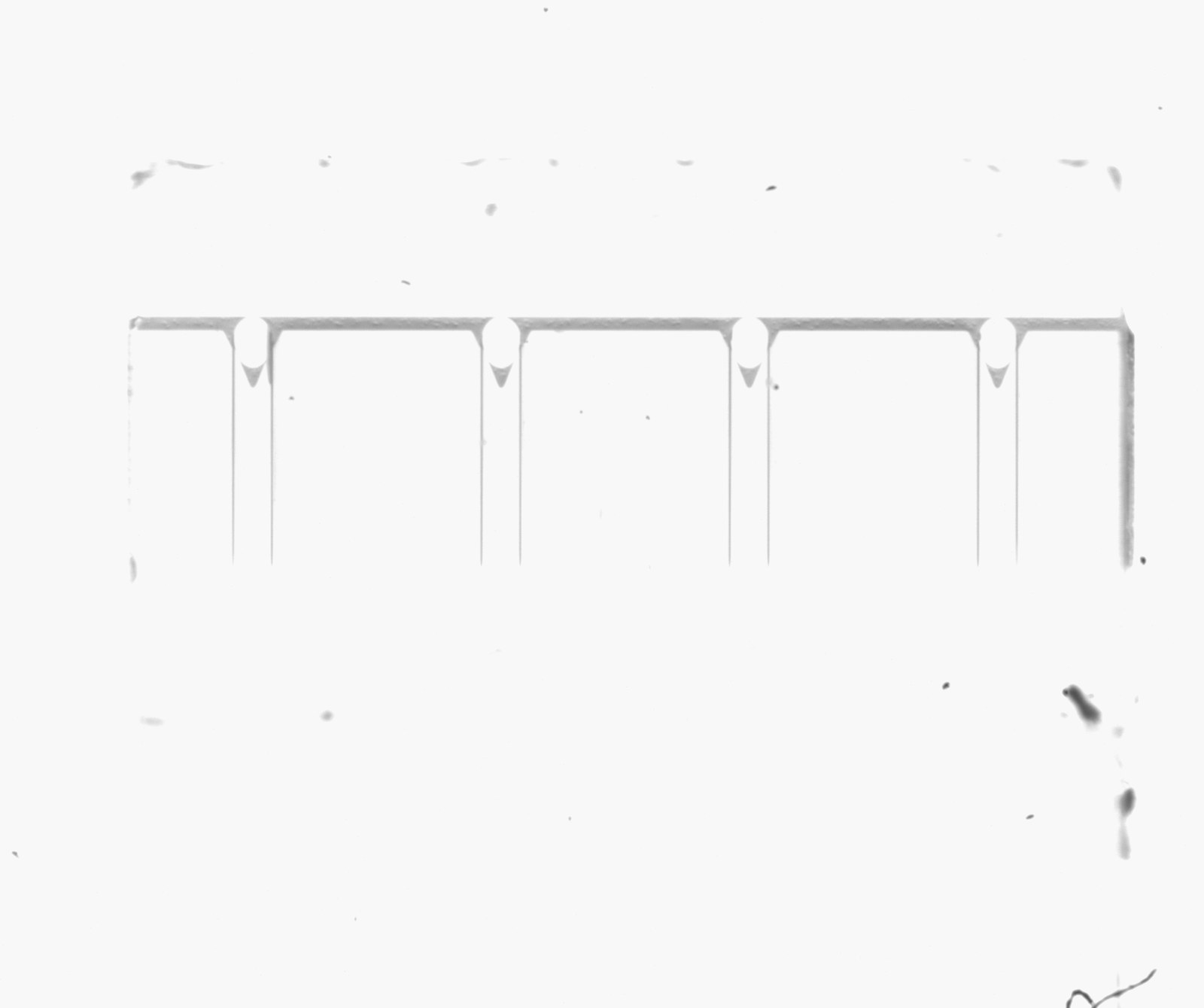

الصورة الرابعة جانب آخر من العائلة نفسها: ركيزة V-groove من الجانب، مع صف جدران الأخاديد وقيعانها المستديرة مُحلّة على طول الحافة العليا. تُستخدم مناظر جانبية أو مائلة كهذه لفحص عمق الأخدود وتقشّر الحواف وحالة حافة الركيزة عموماً — تذكيراً بأن فحص V-groove ليس عملاً للنهايات فقط؛ هندسة الأخدود التي تتموضع الألياف تُحكم عليها بذاتها.

7. ملاحظات الإضاءة

• المحورية للنهايات. النهايات المصقولة تعيد الضوء على المحور؛ الإضاءة المحورية عبر الفاصل المدمج في العدسة تجعلها ساطعة على الركيزة الأغمق.
• الماسة أو الحلقية للركيزة والأخاديد. التقشّرات وآثار اللاصق وظلال الأخاديد تُقرأ أفضل بضوء ماس — وهو الاتجاه الذي يتجنبه المسار المحوري عمداً.
• الطول الموجي أقل تأثيراً من الهندسة هنا، لكن المقايضات بين الأبيض والأصفر والأزرق لنهايات الألياف مقارنة في دليل اختيار إضاءة النهايات.

FAQ

بماذا يختلف فحص V-groove / FAU عن فحص موصل مفرد؟

نهاية الموصل هدف واحد بموضع ثابت؛ ركيزة V-groove صف من أهداف صغيرة على جسم أكبر بانعكاسية مختلطة. لذا يجري الفحص على مقياسين — لقطة مصفوفة تؤكد أن كل ليف حاضر ومستقر والصف نظيف، ولقطة تفصيل على نهايات مفردة لأحكام الاتركزية والتلوث. الاكتفاء بالتكبير العالي بأسلوب الموصلات غير فعّال للقطة المصفوفة.

أي نوع عدسات يناسب لقطة المصفوفة؟

عدسة متمركزرة بإضاءة محورية مدمجة. تُبقي المتمركزرة الخطوة بين الألياف المتجاورة بلا تشوه منظور، ويدخل المسار المحوري الأخاديد الضحلة فتعيد النهايات المصقولة صوراً ساطعة عالية التباين. العدسات FA القياسية تصلح لمتطلبات أخف، لكن بدقة خطوة وتباين أخدود أضعف.

كيف يُحسب التكبير الكلي عند تحويل زووم إلى شيئية APO؟

التكبير الكلي = تكبير الزووم × تكبير شيئية APO × 0.55، حيث 0.55 معامل اقتران إلزامي لحلقة APO. مثلاً زووم 4.5X على شيئية APO 5X يعطي نحو 12.4X (تقديري). إغفال 0.55 يبالغ في تقدير التكبير بنحو النصف ويفسد حسابات المجال وحجم البكسل المبنية عليه.

أي إضاءة أفضل للألياف المستقرة في أخاديد V؟

الإضاءة المحورية للنهايات نفسها — الأوجه المصقولة تعيد الضوء على المحور والركيزة لا. ولعيوب حافة الركيزة وجدران الأخاديد أضف ضوءاً ماساً أو حلقياً. على عينات V-groove تزن هندسة الضوء أكثر من لونه.

ما العيوب التي يجب فحصها على نهاية FAU؟

القائمة القياسية: ألياف مفقودة أو متقاطعة، بروز النهاية أو انغماسها بالنسبة للركيزة، اتركزية المركز/الغلاف، تلوث النهاية (غبار، وبر، بقايا تلميع، نزيف لاصق)، وتقشّرات أو خدوش على وجه الركيزة وجدران الأخاديد.

هل تغطي محطة واحدة لقطة المصفوفة وتفصيل الليف المفرد معاً؟

نعم — زووم متصل بمنفذ محوري، يُحوَّل عبر حلقة APO إلى شيئية APO، يقطع على كاميرا واحدة الطريق من المصفوفة إلى التفصيل؛ التكبير الكلي = زووم × شيئية × 0.55. وعند اشتراط أقصى دقة على ليف مفرد تبقى محطة البصريات المجهرية الخيار الأقوى.
