Двойной телецентрический объектив F 0.5X, 179mm WD

Двойной телецентрический объектив F 0.5X, 179mm WD

PMS-LTFM05-179 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Разрешение на объекте 18 μm, MTF >40% при…

SKU:

Описание
Параметры
Файлы (0)

Описание продукта

PMS-LTFM05-179 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Разрешение на объекте 18 μm, MTF >40% при 50 lp/mm; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление F-Mount, поддержка сенсоров до 35mm (72.0×48.0mm).

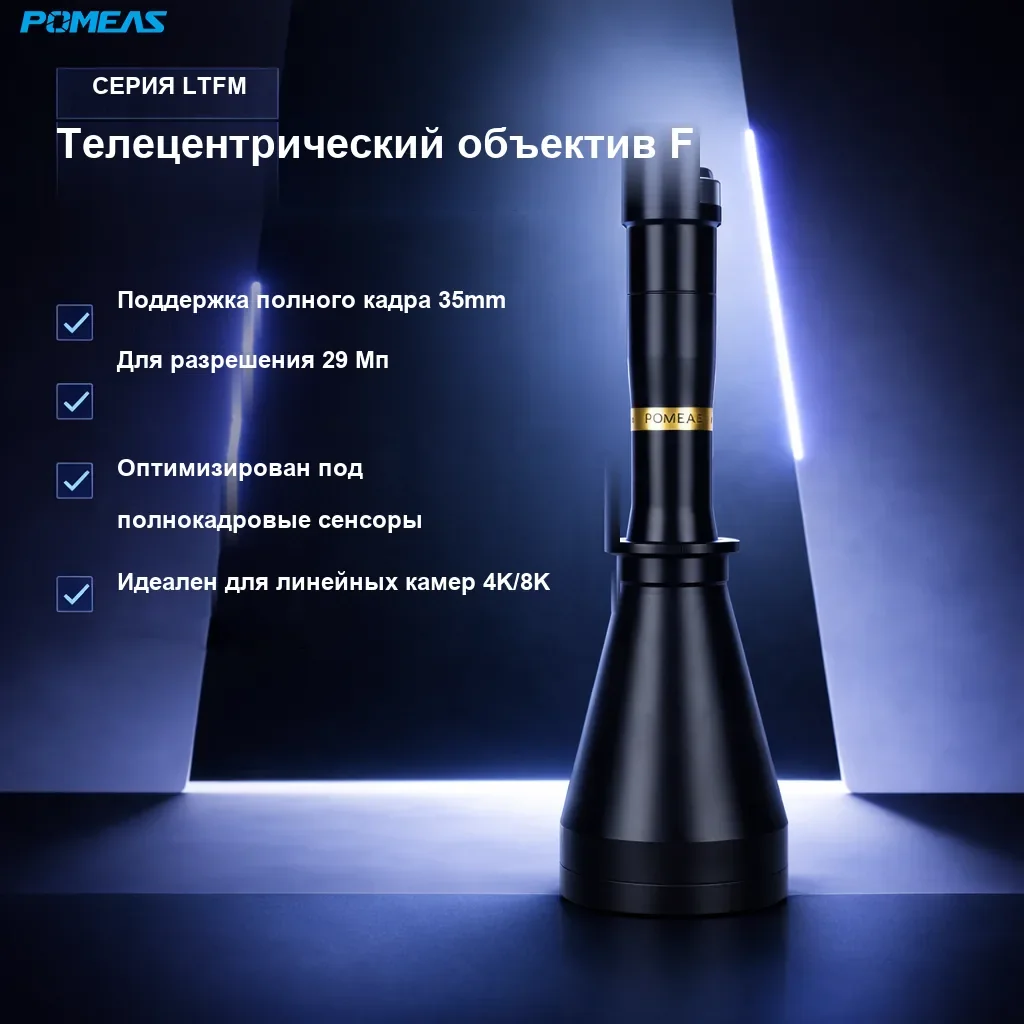

PMS-LTFM05-179 Двойной телецентрический объектив F 0.5X, 179mm WD

Основные особенности

Увеличение 0.5X, рабочее расстояние 179 mm, поле 72.0 × 48.0 mm на сенсорах 35 mm.
Разрешение на стороне объекта 18 μm для контроля мелких деталей.
Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
Оптика F13 с разрешением 18 μm — максимальное увеличение серии LTFM.
Стандартное крепление F-Mount, совместимо с типовыми промышленными камерами.
Поддерживаемые сенсоры: 35mm (72.0×48.0mm). Возможна адаптация под задачу.

Технические характеристики

Модель	PMS-LTFM05-179
Увеличение	0.5X
Рабочее расстояние	179mm
Разрешение	18μm
Центральная MTF	>40% @ 50lp/mm
Число F	13
Макс. размер сенсора	35mm (72.0×48.0mm)
Тип крепления	F-Mount
Рабочая температура	-10°C~+50°C

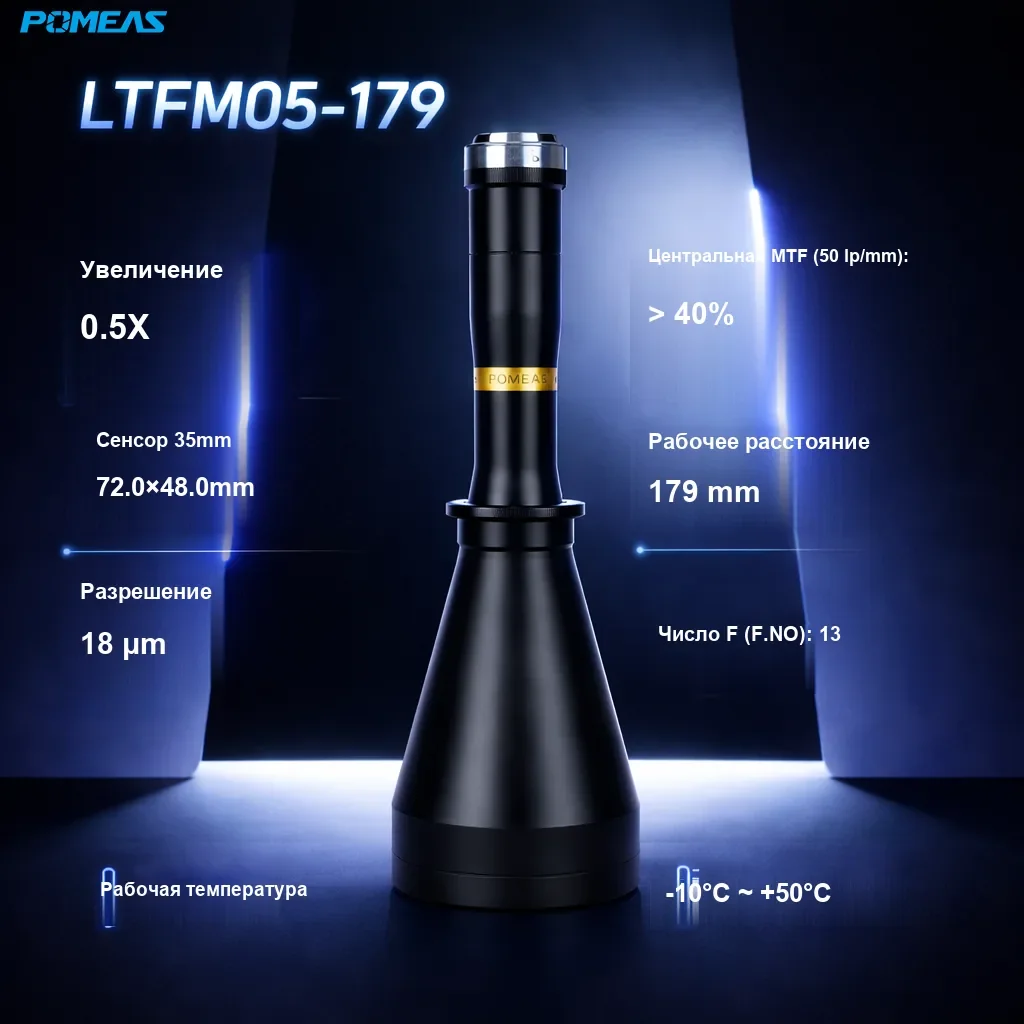

PMS-LTFM05-179 Двойной телецентрический объектив F 0.5X, 179mm WD - Технические характеристики

Типичные применения

Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и когда его применять?

Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 35mm (72.0×48.0mm). Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какая у него дисторсия?

Дисторсия TV этой модели составляет — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
